Najkrócej, tylna skrzynka w E61 obsługuje kluczowe obwody komfortu i zasilania
- W E61 skrzynka znajduje się po prawej stronie bagażnika, za boczną tapicerką.
- W praktyce obejmuje zakres numerów od 50 do 89, ale przypisanie zależy od daty produkcji i wyposażenia.
- Najczęściej trafiają tu obwody paliwa, PDC, tylnej wycieraczki, gniazd 12 V, haka, audio i zawieszenia pneumatycznego.
- Jeśli bezpiecznik przepala się ponownie, problem często leży w wiązce, złączu albo module, nie w samym wkładzie.
- Przy wymianie zawsze trzeba użyć bezpiecznika o takim samym amperażu.

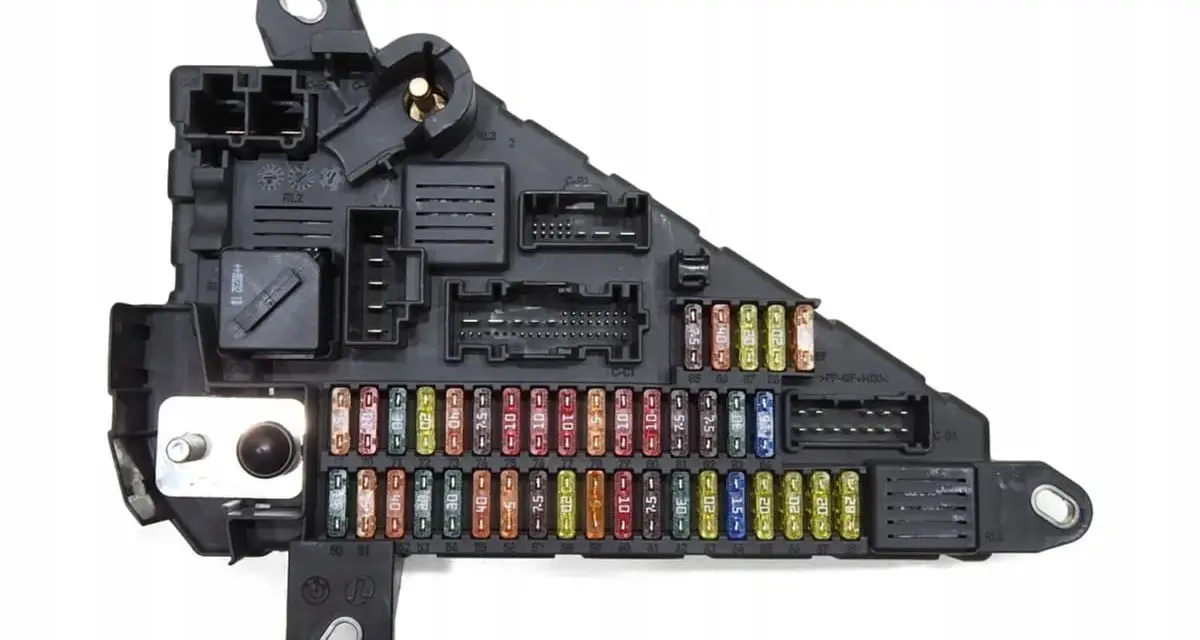

Gdzie znajduje się tylna skrzynka i jak do niej wejść
W E61 dostęp do tej skrzynki jest prosty, ale wymaga cierpliwości. Otwieram bagażnik, odsłaniam prawą stronę wykładziny lub bocznej osłony i szukam plastikowej pokrywy serwisowej. To pod nią kryje się blok bezpieczników, a obok bardzo często także akumulator i inne elementy zasilania, więc nie warto szarpać całego boczka na siłę.
Najpraktyczniej jest użyć latarki i plastikowego podważaka. Numery na obudowie bywają małe, a w aucie z lat 2003-2010 łatwo pomylić samą pokrywę bezpieczników z osłoną akumulatora. Ja zawsze zaczynam od sprawdzenia, czy w danym egzemplarzu nie ma śladów wilgoci, korozji albo wcześniejszej naprawy tapicerki, bo to od razu podpowiada, czy problem jest tylko elektryczny, czy już „elektryczno-wodny”.
Gdy już wiesz, gdzie szukać, warto zrozumieć sam układ, bo w E61 nie chodzi wyłącznie o pojedyncze wkłady, ale też o przekaźniki i elementy zasilania umieszczone w tej samej strefie.
Jak czytać układ i dlaczego wersja auta ma znaczenie
W tylnej części E61 numeracja bezpieczników zwykle obejmuje zakres od 50 wzwyż, a w praktyce najważniejsze są wpisy z okolic 50-89. Trzeba jednak pamiętać o jednej rzeczy: BMW zmieniało przypisania zależnie od miesiąca produkcji i wyposażenia, zwłaszcza po 09.2005. To oznacza, że sam numer bezpiecznika nie wystarczy, jeśli porównujesz dwa różne auta albo dwa Touringi z różnych roczników.
W tej strefie nie ma tylko klasycznych bezpieczników. Obok nich występują też przekaźniki i dodatkowa płyta bezpieczników mocy. To ważne, bo część usterek wygląda jak „spalony bezpiecznik”, a w rzeczywistości dotyczy przekaźnika, zasilania modułu albo połączenia masowego. Jeśli patrzysz na to pierwszy raz, najłatwiej popełnić błąd polegający na traktowaniu każdego problemu jako identycznego.
Właśnie dlatego w E61 zawsze łączę dwa kroki: sprawdzam tabelę przypisań dla konkretnej daty produkcji i równolegle patrzę na wyposażenie samochodu. Touring z hakiem, PDC, zawieszeniem pneumatycznym i audio HiFi ma po prostu więcej „tylnych” odbiorników niż podstawowa wersja.
Które obwody najczęściej siedzą w tylnej skrzynce
Poniżej zebrałem te pozycje, które najczęściej mają praktyczne znaczenie przy diagnostyce. To nie jest sztywna lista dla każdego egzemplarza, tylko bezpieczne punkty odniesienia, od których naprawdę warto zacząć.
| Numer | Co zwykle zasila | Co może się dziać przy awarii |
|---|---|---|
| 50 | Układ paliwowy lub sterowanie pompą paliwa, w nowszych wersjach także elementy związane ze spryskiwaczami reflektorów | Auto kręci, ale nie odpala albo zanika zasilanie pomocniczego obwodu |
| 52 | Micro Power Module, a w E61 także kompresor zawieszenia pneumatycznego | Tył auta nie podnosi się, zawieszenie nie dobija albo pojawia się komunikat o błędzie |
| 53 | Soft-close klapy, comfort access i elektronika klamek, zależnie od wersji | Klapa nie domyka się miękko, nie działa bezkluczykowe otwieranie albo klamki są martwe |
| 54 | Zasilanie terminal 15 lub ogrzewanie tylnej szyby, zależnie od daty produkcji | Brak ogrzewania szyby albo część funkcji po zapłonie nie startuje |
| 58 | Tylna wycieraczka lub ogrzewanie tylnej szyby | Nie działa wycieraczka tylna albo odszranianie szyby |
| 62 | Moduł instalacji przyczepy | Hak nie ma zasilania lub pojawiają się błędy związane z przyczepą |
| 69 | PDC | Nie działają czujniki parkowania albo pojawia się komunikat o systemie parkowania |
| 73 | Moduł haka lub wzmacniacz HiFi, zależnie od wyposażenia | Brak zasilania haka, zanik dźwięku z tyłu lub błędy wzmacniacza |
| 82 | Gniazdo w bagażniku, tylny zapalniczka albo RDC w nowszych autach | Martwe gniazdo 12 V albo błąd ciśnienia w oponach |
| 88 | Gniazdo w bagażniku i tylny zapalniczka | Brak zasilania akcesoriów z tyłu |
Jeśli miałbym wskazać jedną rzecz, która robi największą różnicę, to byłaby to właśnie zgodność numeru z rocznikiem i wyposażeniem. Dwa E61 mogą mieć podobną listę funkcji, ale już inny układ konkretnego bezpiecznika. Dlatego nie lubię diagnoz „na pamięć” bez sprawdzenia daty produkcji.
Ta tabela prowadzi do kolejnego, praktyczniejszego pytania: jak sprawdzić bezpieczniki tak, żeby nie wymieniać ich w ciemno i nie przegapić prawdziwej przyczyny usterki.
Jak sprawdzam bezpieczniki, żeby nie zgadywać
Najpierw wyłączam zapłon i odczekuję chwilę, aż moduły uspokoją się po zamknięciu auta. Potem sprawdzam bezpiecznik nie tylko wzrokowo, ale też pomiarem ciągłości lub napięcia po obu stronach gniazda. W praktyce zdarza się, że wkład wygląda dobrze, a mimo to jest pęknięty wewnątrz albo ma słaby styk.
- Sprawdzam dokładną datę produkcji auta i odpowiadający jej opis bezpieczników.
- Odsłaniam prawy bok bagażnika i identyfikuję numer bezpiecznika na schemacie.
- Weryfikuję wkład miernikiem, a nie tylko na oko.
- Jeśli bezpiecznik jest spalony, wymieniam go na taki sam amperaż.
- Jeśli nowy bezpiecznik przepala się od razu, szukam zwarcia w odbiorniku, wiązce albo module.
To ostatnie zdarza się częściej, niż wielu kierowców zakłada. Wtedy dokładanie większego bezpiecznika nie rozwiązuje problemu, tylko przesuwa go dalej i potrafi narobić szkód. Ja traktuję to jako jeden z najgorszych nawyków przy amatorskiej naprawie elektryki.
Gdy układ jest sprawny, a problem wraca, trzeba przejść od samego wkładu do szerszej diagnostyki. I właśnie tu E61 pokazuje swoją drugą stronę: część usterek nie ma nic wspólnego z bezpiecznikiem, mimo że tak wygląda na pierwszy rzut oka.
Kiedy winna jest wiązka, moduł albo wilgoć, a nie sam bezpiecznik
W Touringach bardzo często problem zaczyna się od wiązki klapy bagażnika, przelotek przy zawiasach albo zawilgocenia po prawej stronie kufra. Przelotka to po prostu elastyczny odcinek, przez który przechodzą przewody między nadwoziem a ruchomą klapą. Jeśli pękają tam żyły albo dostaje się woda, objaw potrafi wyglądać dokładnie jak awaria bezpiecznika: raz działa, raz nie działa, a po chwili pojawia się kolejny komunikat na zegarach.
W praktyce szczególnie podejrzane są sytuacje, w których jednocześnie szwankuje kilka systemów tylnych, na przykład PDC, wycieraczka, gniazdo 12 V i zamek klapy. To rzadko oznacza cztery osobne przepalone bezpieczniki. Częściej chodzi o wspólny punkt zasilania, korozję złącza, problem z masą albo uszkodzenie modułu pod boczkiem bagażnika.
- Jeśli nie działa tylna wycieraczka, najpierw patrzę na wiązkę klapy i złącza, dopiero potem na sam bezpiecznik.
- Jeśli zawieszenie pneumatyczne nie pracuje, sprawdzam zasilanie kompresora, stan przekaźnika i ewentualną wilgoć w okolicy skrzynki.
- Jeśli pojawia się błąd PDC lub RDC, szukam również problemu w module, czujniku lub zasilaniu całego obwodu.
- Jeśli przepala się bezpiecznik gniazda 12 V, sprawdzam samo gniazdo i wtyczki akcesoriów, bo zwarcie bywa mechaniczne.
W takich przypadkach sama wymiana wkładu daje tylko chwilową poprawę albo żadną. Dlatego przy E61 nie wolno zatrzymać się na etapie „spalony bezpiecznik = sprawa zamknięta”.
Co sprawdzam przy E61 od razu po otwarciu bagażnika
Jeżeli mam ograniczony czas, robię cztery szybkie rzeczy. Po pierwsze, patrzę na ślady wody i korozji przy prawym boczku. Po drugie, kontroluję, czy schemat zgadza się z datą produkcji samochodu. Po trzecie, zapisuję numer i amperaż wyjętego bezpiecznika, zanim cokolwiek wymienię. Po czwarte, sprawdzam, czy problem dotyczy jednego obwodu, czy kilku powiązanych elementów naraz.
Takie podejście oszczędza czas i pieniądze, a przede wszystkim pozwala uniknąć typowego błędu: mechanicznego „przekładania” bezpieczników bez zrozumienia, co w ogóle zasila dana linia. W luksusowym aucie klasy E61 to szczególnie ważne, bo elektronika jest rozproszona, a tylna część nadwozia obsługuje więcej funkcji, niż sugeruje sam wygląd bagażnika.
Jeśli mam doradzić jedną rzecz na koniec, to tę: traktuj tylną skrzynkę jako punkt startowy, nie jako jedyne wyjaśnienie usterki. W E61 najlepiej działa połączenie schematu, miernika i oględzin wiązek. Dzięki temu szybciej rozróżnisz zwykły spalony bezpiecznik od realnego problemu z modułem, masą albo wilgocią w bagażniku.
