W BMW E90 opis bezpieczników potrafi zaoszczędzić sporo czasu, ale tylko wtedy, gdy patrzy się na niego jak na narzędzie diagnostyczne, a nie na listę numerów do odhaczania. Poniżej pokazuję, gdzie jest skrzynka, jak czytać legendę, które obwody najczęściej sprawdza się przy awariach oświetlenia i elektryki oraz kiedy sam bezpiecznik nie rozwiąże problemu. To praktyczny przewodnik do szybkiej, sensownej diagnozy, bez zgadywania i bez wymiany części w ciemno.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Główna skrzynka bezpieczników w E90 znajduje się za schowkiem po stronie pasażera.
- Opis na karcie przypisań zależy od daty produkcji, więc numer z forum nie zawsze pasuje do Twojego auta.
- Najczęściej sprawdza się obwody od gniazd 12 V, oświetlenia, szyb, wycieraczek, radia i wskaźników.
- Bezpiecznik zawsze wymieniam na taki sam amperaż i ten sam typ.
- Jeśli nowy bezpiecznik przepala się ponownie, zwykle problem leży w zwarciu, wiązce albo module, a nie w samym bezpieczniku.
Gdzie szukać skrzynki bezpieczników w BMW E90
W tej generacji najważniejszy panel bezpieczników jest umieszczony za schowkiem, po stronie pasażera. To właśnie tam zaglądam w pierwszej kolejności, kiedy przestaje działać oświetlenie wnętrza, gniazdo 12 V, szyby albo wybrane elementy komfortu. W praktyce nie trzeba rozbierać połowy deski, żeby dojść do podstawowej diagnostyki.
| Element | Gdzie go znaleźć | Po co to ważne |
|---|---|---|
| Panel bezpieczników | Za schowkiem, po stronie pasażera | Obsługuje większość obwodów kabiny i komfortu |
| Karta przypisań | Na pokrywie lub wewnątrz schowka | Pokazuje numer, amperaż i opis obwodu |
| Szczypczyki i zapasowe bezpieczniki | Zwykle w uchwytach przy panelu | Ułatwiają bezpieczną wymianę na miejscu |
Żeby dostać się do panelu, otwieram schowek, zwalniam ograniczniki i opuszczam jego klapę zgodnie z mechanizmem danego egzemplarza. Często sama instrukcja na pokrywie jest bardziej użyteczna niż internetowe skróty, bo od razu pokazuje, co zasila dany bezpiecznik. Jeśli pokrywa z opisem zaginęła, najpewniejszy pozostaje plan przypisany po VIN, bo w E90 układ potrafi się różnić między wersjami i miesiącami produkcji.
Gdy już wiem, gdzie leży panel, przechodzę do odczytania legendy, bo bez tego sam numer bezpiecznika niewiele mówi.

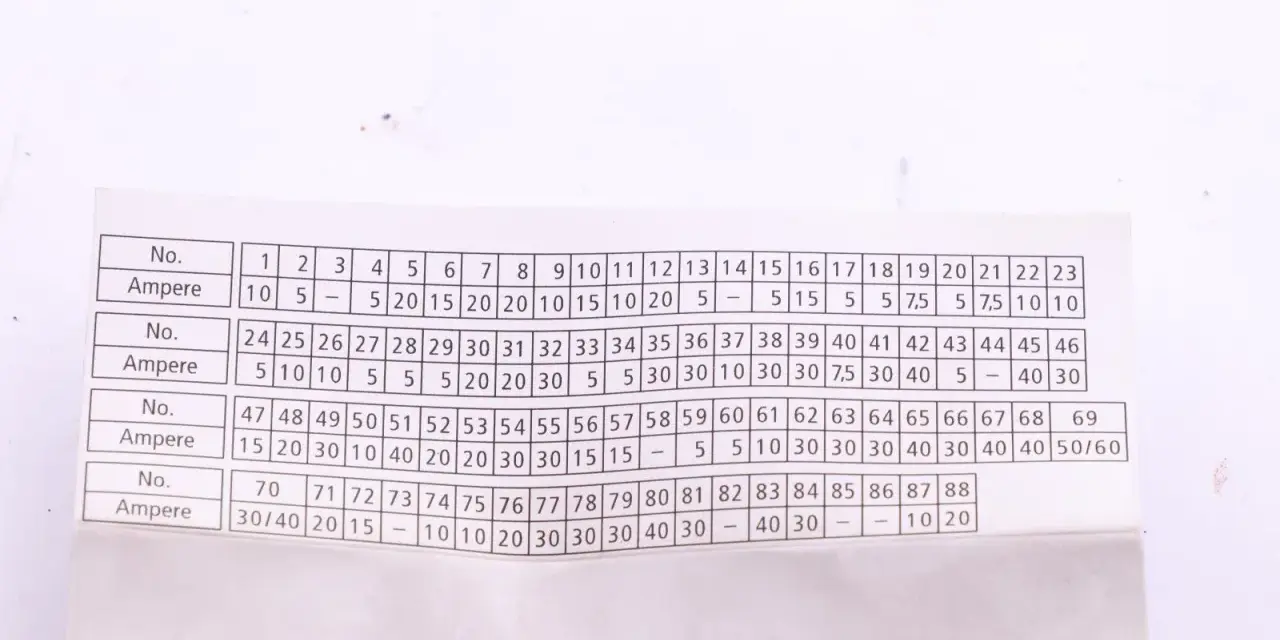

Jak czytać opis na karcie bezpieczników
W BMW E90 legenda nie jest tylko dodatkiem. To ona mówi, czy patrzysz na obwód od gniazda 12 V, oświetlenia bagażnika, szyb, czy może modułu komfortu. Największy błąd, jaki widzę, to wymiana bezpiecznika wyłącznie po numerze znalezionym na forum, bez sprawdzenia wersji auta i daty produkcji.
| Co widzisz na karcie | Co to znaczy | Jak czytam to w praktyce |
|---|---|---|
| Numer bezpiecznika | Oznaczenie konkretnego miejsca w panelu | Ten sam numer nie zawsze oznacza to samo w każdej wersji E90 |
| Amperaż | Wartość prądu, jaki bezpiecznik ma wytrzymać | Nigdy nie zamieniam go na większy, bo to ryzyko dla instalacji |
| Piktogram lub opis | Funkcja chronionego obwodu | Ikonę zawsze czytam razem z opisem, a nie zamiast niego |
| Kolor | Szybka wskazówka co do wartości | Pomaga, ale nie zastępuje nadruku na bezpieczniku |
W E90 szczególnie ważna jest data produkcji. W praktyce można spotkać inne przypisania przed i po 03/2007, więc opis z jednego auta nie musi pasować do drugiego, nawet jeśli oba nazywają się E90. To właśnie dlatego przy diagnozie nie opieram się na pojedynczym poście czy zdjęciu z internetu, tylko na karcie odpowiadającej konkretnemu egzemplarzowi. Kiedy już rozumiem schemat, najłatwiej przejść do obwodów, które faktycznie najczęściej sprawiają kłopot.
Które obwody najczęściej padają w E90
W codziennej praktyce najczęściej wracają te same grupy usterek. Gniazda 12 V, oświetlenie schowka i bagażnika, szyby, wycieraczki, radio, wyświetlacz centralny oraz układy podgrzewania to pierwsze miejsca, które sprawdzam. W wielu autach to właśnie one zdradzają, czy problem jest prosty, czy już bardziej złożony.
| Obwód | Typowy objaw awarii | Co sprawdzam najpierw |
|---|---|---|
| Gniazdo 12 V i zapalniczka | Ładowarka nie działa, kompresor milczy, wtyczka nie podaje prądu | Bezpiecznik, wkład gniazda i ślady przegrzania styków |
| Światło schowka, bagażnika i podświetlenie informacyjne | Brak światła w schowku albo bagażniku, czasem ciemny wyświetlacz pomocniczy | Bezpiecznik, mikrostyk klapy i wiązkę w okolicy zawiasów |
| Gniazdo diagnostyczne OBD i zestaw wskaźników | Brak komunikacji z testerem, błędy komunikacyjne, martwy licznik lub komunikaty losowe | Zasilanie bezpiecznika, stan gniazda i masę |
| Elektryczne szyby i szyberdach | Szyba nie reaguje albo działa tylko po jednej stronie | Bezpiecznik, przycisk, sterownik drzwi i adaptację mechanizmu |
| Wycieraczki i spryskiwacze | Wycieraczki nie pracują, ruszają tylko czasami albo zatrzymują się w połowie | Bezpiecznik, silnik wycieraczek i przekaźnik/sterowanie |
| Ogrzewanie tylnej szyby i foteli | Brak grzania mimo poprawnego przycisku | Bezpiecznik, element grzejny i moduł sterujący |
W autach bogatszych wersji lista robi się dłuższa o PDC, radio z nawigacją, alarm, podgrzewanie lusterek czy hak. To normalne, bo E90 ma kilka poziomów wyposażenia i nie wszystkie egzemplarze mają identyczny układ. Dlatego przy elektryce nie ufam samemu opisowi z ogólnego forum, tylko sprawdzam, jak dana funkcja jest przypisana w konkretnym aucie. Skoro już wiemy, czego szukać, warto zrobić to poprawnie, żeby nie dołożyć sobie kolejnej usterki przy wymianie.
Jak wymienić bezpiecznik bez ryzyka
Sam proces jest prosty, ale tylko pod warunkiem, że nie traktuje się go jak losowego podmieniania elementów. Wymiana trwa kilka minut, natomiast pomyłka z amperażem potrafi narobić znacznie większych szkód niż sam przepalony bezpiecznik.
- Wyłączam zapłon i odczekuję chwilę, aż instalacja przejdzie w spoczynek.
- Otwieram schowek i odsłaniam panel bezpieczników.
- Odczytuję numer, wartość i opis obwodu z karty przypisań.
- Sprawdzam, czy bezpiecznik rzeczywiście jest przepalony, a nie tylko lekko nadtopiony.
- Wyjmuję go szczypczykami i wkładam identyczny typ oraz identyczny amperaż.
- Testuję działanie obwodu, zanim zamknę panel i schowek.
Jeśli bezpiecznik jest spalony, patrzę też na jego kolor, ale nie opieram się wyłącznie na kolorze. Zamienniki bywają mieszane, a w starszych autach ktoś mógł już coś wcześniej podmienić. Najważniejszy jest nadruk na obudowie. Nie wkładam też bezpiecznika o wyższym amperażu „na próbę”, bo to nie naprawia przyczyny, tylko przesuwa problem dalej w instalację. Gdy wymiana nic nie daje albo nowy element przepala się od razu, wtedy zaczyna się diagnoza głębsza.
Kiedy problem leży głębiej niż bezpiecznik
Jeżeli nowy bezpiecznik pali się ponownie, to zwykle znak, że w obwodzie jest zwarcie, przeciążenie albo uszkodzony odbiornik. W BMW E90 szczególnie często winna bywa wiązka w przelotce drzwi, przewody prowadzone do klapy bagażnika albo moduł odpowiedzialny za komfort i oświetlenie. W takich sytuacjach sama podmiana bezpiecznika daje tylko chwilowy efekt.
- Jeśli usterka pojawia się po poruszeniu drzwiami, sprawdzam wiązkę w przelotce.
- Jeśli problem wraca po otwarciu bagażnika, oglądam przewody klapy i mikrostyki.
- Jeśli kilka funkcji wnętrza pada naraz, podejrzewam moduł footwell albo zasilanie główne.
- Jeśli awaria występuje po wilgoci, szukam śladów wody przy złączach, pod dywanikiem i w okolicach modułów.
- Jeśli bezpiecznik przepala się natychmiast, szukam zwarcia w samym odbiorniku albo w jego przewodach.
W E90 moduł footwell, czyli sterownik odpowiedzialny za część funkcji wnętrza, potrafi udawać zwykłą awarię bezpiecznika. Dla kierowcy objaw jest podobny: nie działa światło, szyba albo wybrane sterowanie. Różnica wychodzi dopiero przy dokładniejszej diagnozie. To ważne, bo w takim aucie nie zawsze opłaca się zaczynać od kolejnych bezpieczników, tylko od sprawdzenia zasilania, masy i stanu wiązek. Po takim przeglądzie zostaje już tylko końcowa weryfikacja, która oszczędza najwięcej czasu i pieniędzy.
Co sprawdzam, zanim uznam usterkę za zamkniętą
Po wymianie bezpiecznika nie zamykam tematu od razu. Najpierw upewniam się, że obwód działa pod obciążeniem, a nie tylko „na chwilę” po wciśnięciu przycisku. Przy elektryce w E90 ważne są też rzeczy poboczne, które łatwo przeoczyć, bo wyglądają niepozornie.
- Stan akumulatora i klem, bo słabe zasilanie potrafi zmylić diagnozę.
- Ślady wilgoci przy modułach i pod wykładziną.
- Styk gniazda 12 V, jeśli awaria dotyczy ładowarki albo kompresora.
- Wiązkę w drzwiach i klapie bagażnika, jeśli problem wraca przy ruchu elementów nadwozia.
- Kartę przypisań zgodną z VIN, jeśli w schowku brakuje opisu albo ktoś wcześniej mieszał w instalacji.
Jeżeli chcesz szybko dojść do źródła problemu, zaczynaj od opisu przypisań, potem sprawdź sam bezpiecznik, a dopiero później szukaj zwarcia, modułu albo przerwy w wiązce. W BMW E90 to podejście działa lepiej niż mechaniczna wymiana kolejnych elementów, bo układ elektryczny potrafi być logiczny, ale nie lubi zgadywania. Przy dobrze odczytanej karcie i spokojnej diagnozie większość usterek elektrycznych da się zawęzić naprawdę szybko.
