W Mercedesie ML W164 elektryka jest rozłożona logicznie, ale bez dobrego punktu odniesienia łatwo pomylić skrzynkę, numer bezpiecznika albo po prostu szukać usterki w złym miejscu. Ten tekst porządkuje temat praktycznie: pokazuję, gdzie są skrzynki bezpieczników, jak czytać kartę zabezpieczeń, które obwody zwykle obsługują poszczególne sekcje i co zrobić, gdy na desce rozdzielczej pojawiają się kontrolki lub gaśnie jeden z odbiorników.
Najważniejsze informacje o bezpiecznikach w ML W164
- W W164 są trzy główne miejsca, które sprawdzam jako pierwsze: prawa strona deski rozdzielczej, komora silnika i prawa strona bagażnika.
- Karta bezpieczników znajduje się z zestawem narzędzi pod podłogą bagażnika, więc nie warto zgadywać numerów z pamięci.
- Ten sam model może mieć inne przypisanie obwodów w zależności od rocznika, silnika i wyposażenia.
- Jeśli nowy bezpiecznik znowu się przepala, problemem zwykle nie jest sam wkład, tylko zwarcie, przeciążony odbiornik albo wilgoć w instalacji.
- Najczęstsze objawy to brak radia, gniazda 12 V, wycieraczek, centralnego zamka, tylnej elektryki albo kontrolek systemów ABS i ESP.
Gdzie w ML W164 znajdują się skrzynki bezpieczników
W tym modelu najważniejsze są trzy skrzynki: po stronie pasażera w desce rozdzielczej, w komorze silnika po prawej stronie oraz w bagażniku po prawej stronie. To właśnie od nich zaczynam diagnostykę, bo w praktyce każda z nich obsługuje inny typ odbiorników i daje trochę inne objawy awarii.
| Miejsce | Jak się do niego dostać | Co zwykle chroni |
|---|---|---|
| Deska rozdzielcza po stronie pasażera | Otwórz drzwi pasażera i zdejmij boczną pokrywę | Obwody komfortu i wnętrza, często radio, gniazda, część oświetlenia, zamki, lusterka i sterowanie wyposażeniem |
| Komora silnika po prawej stronie | Otwórz maskę, odepnij klamry i unieś pokrywę | Obwody większego poboru prądu, zarządzanie silnikiem, układy jezdne, wentylatory i inne ważne zasilania |
| Bagażnik po prawej stronie | Otwórz klapę, zwolnij zatrzaski i odchyl osłonę | Tylna część nadwozia, klapa, tylna wycieraczka, hak, gniazda, część oświetlenia i moduły nadwozia |

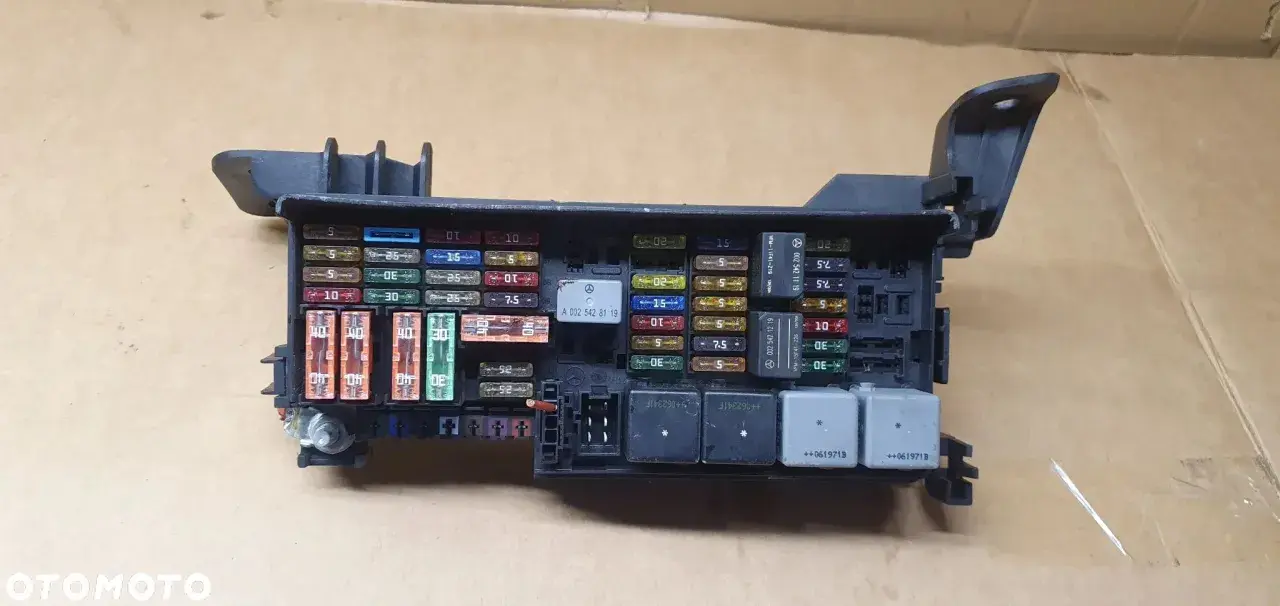

Mercedes umieszcza też kartę opisującą bezpieczniki przy zestawie narzędzi pod podłogą bagażnika. Ja zawsze zaczynam właśnie od niej, bo w W164 przypisanie obwodów potrafi zależeć od wersji silnikowej i wyposażenia, a zgadywanie z internetu szybko prowadzi do błędnych wniosków. Taki układ warto mieć przed oczami, zanim przejdzie się do odczytywania samej karty.
Najlepiej widać to wtedy, gdy pojawia się konkretny objaw. Właśnie dlatego następna sekcja pokazuje, jak czytać opis bezpieczników bez mieszania numerów, amperażu i funkcji odbiorników.
Jak czytać kartę bezpieczników i nie pomylić wersji
Karta bezpieczników nie służy tylko do odczytania numeru. Najważniejsze są trzy rzeczy: amperaż, czyli dopuszczalne natężenie prądu, funkcja obwodu oraz zgodność z konkretną wersją auta. Dla ML W164 to szczególnie ważne, bo ten sam model bywał sprzedawany z innym osprzętem i inną elektryką.- Amperaż musi być identyczny jak w oryginale. Nie dobiera się go „na oko” i nie zwiększa, żeby bezpiecznik nie padał.
- Piktogram lub opis mówi, czego dotyczy obwód, ale nie zawsze pokazuje pełną listę wszystkich odbiorników podpiętych pod dany zabezpieczony tor.
- Numer bezpiecznika nie jest uniwersalny dla wszystkich roczników i rynków, więc opis z innego egzemplarza może wprowadzić w błąd.
- SAM, czyli moduł nadwozia odpowiedzialny za sterowanie wieloma funkcjami, może łączyć kilka odbiorników w jednym obwodzie. To tłumaczy, dlaczego po przepaleniu jednego elementu potrafi zgasnąć kilka pozornie niezależnych funkcji.
W praktyce oznacza to jedno: nie szukam „najbliższego pasującego” bezpiecznika, tylko najpierw identyfikuję obwód i dopiero potem sprawdzam wkład. Taka kolejność oszczędza czas, a przede wszystkim zmniejsza ryzyko przypadkowego uszkodzenia instalacji. Gdy to już jasne, można sensownie uporządkować, które odbiorniki zwykle siedzą w której skrzynce.
Które obwody zwykle siedzą w której skrzynce
W W164 nie ma jednej zasady typu „radio zawsze jest tu, a światła zawsze tam”, ale da się wskazać typowe grupy odbiorników. To wystarcza, żeby w większości przypadków zawęzić poszukiwania do jednej strefy auta.
| Skrzynka | Typowe obwody | Co zwykle przestaje działać |
|---|---|---|
| Deska rozdzielcza po stronie pasażera | Radio, COMAND, gniazda 12 V, część oświetlenia wnętrza, centralny zamek, lusterka, część sterowania komfortem | Jedna strefa kabiny, pojedyncze akcesoria, brak zasilania w kokpicie |
| Komora silnika | Zarządzanie silnikiem, zasilanie części układu jezdnego, wentylatory, wycieraczki, wybrane pompy i układy dużego poboru | Kontrolki ABS, ESP lub innych systemów, tryb awaryjny, problemy z uruchamianiem albo pracą napędów |
| Bagażnik po prawej stronie | Tylna wycieraczka, klapa, tylne lampy, hak holowniczy, gniazda w tylnej części auta, moduły tyłu nadwozia | Awaria tylnej elektryki, problemy z klapą, brak zasilania tylnego wyposażenia |
To jest najpraktyczniejszy sposób myślenia o elektryce W164: nie rozbijam od razu wszystkiego na pojedyncze numery, tylko najpierw zawężam obszar. Jeśli znikają funkcje tylnej części auta, najpierw sprawdzam bagażnik; jeśli padają rzeczy w kabinie, zaczynam od deski; jeśli zapalają się ostrzeżenia układu jazdy, patrzę w stronę komory silnika. I właśnie po tym rozpoznaję, czy problem jest prosty, czy już wymaga głębszej diagnostyki.
Największa pułapka? Założenie, że objaw i uszkodzony bezpiecznik zawsze leżą dokładnie w tym samym miejscu. W Mercedesach z tej epoki bywa inaczej, zwłaszcza gdy w grę wchodzą moduły nadwozia, wilgoć albo doposażenie po zakupie. To prowadzi prosto do rozpoznawania symptomów, które widzisz na zegarach i w elektryce auta.
Jak rozpoznać przepalony bezpiecznik po objawach i kontrolkach
Przepalony bezpiecznik nie zawsze daje spektakularny sygnał. Czasem gaśnie tylko jedna funkcja, a czasem na desce rozdzielczej wyskakuje kilka ostrzeżeń naraz, bo dany moduł stracił zasilanie. Właśnie dlatego patrzę nie tylko na sam brak działania, ale też na to, co dokładnie padło i w jakich warunkach.
| Objaw | Co zwykle sugeruje |
|---|---|
| Nie działa pojedynczy odbiornik, na przykład radio albo gniazdo 12 V | Prawdopodobny jest prosty bezpiecznik w skrzynce kabinowej lub bagażnikowej |
| Nie działa kilka funkcji z jednej strefy auta, na przykład tył nadwozia | W grę wchodzi bezpiecznik, moduł SAM albo problem z wiązką w tej samej sekcji |
| Zapala się ABS, ESP, kontrolka układu hamulcowego albo inne ostrzeżenie systemowe | Możliwy jest problem z zasilaniem obwodu w komorze silnika albo przerwą w zasilaniu modułu |
| Nowy bezpiecznik pali się ponownie po chwili | Najczęściej chodzi o zwarcie, przeciążony silnik, uszkodzony przewód albo wilgoć w instalacji |
Warto też pamiętać o różnicy między awarią bezpiecznika a spadkiem napięcia. Przy słabym akumulatorze, kiepskim alternatorze albo utlenionych stykach objawy mogą wyglądać podobnie, ale źródło problemu jest inne. Ja zawsze sprawdzam, czy usterka jest stała, czy pojawia się tylko po uruchomieniu konkretnego odbiornika, bo to bardzo szybko odróżnia prostą awarię od bardziej złożonej.
Jeśli na zegarach świecą się lampki ABS, ESP, hamulców czy ciśnienia w oponach, nie zakładam od razu najgorszego. Najpierw ustalam, czy moduł rzeczywiście nie dostaje zasilania, czy tylko przestał komunikować się z resztą auta. Taka różnica oszczędza sporo niepotrzebnych wydatków i prowadzi do właściwej sekcji instalacji. Następny krok to już bezpieczna wymiana samego wkładu.
Jak wymienić bezpiecznik bez ryzyka
Sam proces wymiany jest prosty, ale w ML W164 liczy się kolejność. Mercedes zaleca wyłączyć wszystkie odbiorniki, zgasić auto i wyjąć kluczyk przed rozpoczęciem pracy. Ja dodaję do tego jeszcze jedną zasadę: najpierw diagnoza, potem wymiana, bo przypadkowe wstawianie kolejnych wkładów bez sprawdzenia obwodu kończy się zwykle tym samym problemem.
- Wyłącz zapłon i wszystkie odbiorniki prądu.
- Wyjmij kluczyk lub upewnij się, że samochód jest całkowicie wyłączony.
- Otwórz właściwą skrzynkę bezpieczników i porównaj opis z kartą schowaną pod podłogą bagażnika.
- Wyjmij bezpiecznik i sprawdź, czy wkład jest przerwany albo nadtopiony.
- Wstaw identyczny typ i identyczny amperaż.
- Zamknij pokrywę dokładnie tak, aby do środka nie dostawała się wilgoć ani brud.
Nie używam bezpiecznika o wyższej wartości „na próbę”. To nie rozwiązuje problemu, tylko przesuwa go dalej w instalację i może skończyć się uszkodzeniem przewodów albo modułów. Mercedes bardzo wyraźnie ostrzega też przed mostkowaniem przepalonego bezpiecznika, bo wtedy zamiast ochrony obwodu dostajesz ryzyko przegrzania. Jeśli nowy wkład od razu pada, to nie jest już temat do domysłu, tylko do diagnostyki.
Warto zwrócić uwagę na samą obudowę skrzynki. Pokrywy muszą być domknięte równo, zwłaszcza w komorze silnika i w bagażniku, bo wilgoć potrafi szybko zniszczyć styki. To drobiazg, ale w praktyce często właśnie on odróżnia jednorazową usterkę od problemu, który wraca co kilka dni. Gdy bezpiecznik pada ponownie, trzeba iść krok dalej.
Co zrobić, gdy nowy bezpiecznik znów się przepala
Jeżeli po wymianie bezpiecznik znowu się przepala, traktuję to jako sygnał ostrzegawczy, nie jako zachętę do kolejnej wymiany. W takim momencie trzeba szukać przyczyny po stronie odbiornika, przewodu albo warunków pracy danego obwodu.
- Sprawdzam, czy w obwodzie nie ma zwarcia do masy, zwłaszcza przy przetartych wiązkach w okolicy zawiasów, klapy bagażnika albo foteli.
- Oglądam gniazda, silniki i przełączniki, które mogły się zatrzeć lub zacząć pobierać za duży prąd.
- Sprawdzam, czy do auta nie dołożono akcesoriów aftermarketowych, które podpięto w niewłaściwe miejsce.
- Patrzę na ślady wilgoci, korozji lub osadu w skrzynce bezpieczników i przy modułach nadwozia.
- Jeśli problem dotyczy tylnej części auta, biorę pod uwagę także hak holowniczy, wiązkę klapy i rear SAM.
Właśnie w takich przypadkach najbardziej przydaje się spokojna diagnostyka: pomiar poboru prądu, kontrola ciągłości przewodów i odczyt błędów z modułów. W Mercedesie ML W164 to szczególnie ważne, bo jedna usterka potrafi wywołać kaskadę objawów, które wyglądają jak kilka różnych awarii naraz. Jeśli bezpiecznik pali się drugi raz, nie zwiększam jego wartości i nie liczę na szczęście - najpierw lokalizuję przyczynę.
Na tym etapie najczęściej wychodzi, czy winny jest sam odbiornik, wiązka, kontakt w skrzynce czy jednak moduł. To już nie jest zwykła wymiana wkładu, tylko sensowna naprawa elektryki, która oszczędza kolejne awarie i niepotrzebne koszty. Zostało jeszcze tylko zebrać najważniejsze wnioski w praktyczny sposób.
Co z elektryki W164 naprawdę warto zapamiętać
Gdybym miał zostawić jeden praktyczny skrót myślowy, powiedziałbym tak: w ML W164 najpierw identyfikuję strefę auta, potem sprawdzam kartę bezpieczników, a dopiero na końcu wymieniam wkład. Dzięki temu nie błądzę między skrzynkami i nie tworzę sobie dodatkowych problemów.
- Jeśli problem dotyczy kabiny, zaczynam od skrzynki pasażera.
- Jeśli gaśnie tył auta albo klapa, sprawdzam bagażnik po prawej stronie.
- Jeśli pojawiają się kontrolki systemowe i ograniczenia jazdy, zaglądam do komory silnika.
- Jeśli bezpiecznik wraca do życia tylko na chwilę, szukam zwarcia albo przeciążonego elementu, a nie mocniejszego wkładu.
- Jeśli auto ma nietypowe wyposażenie, traktuję opis z innego egzemplarza tylko jako wskazówkę, nie jako wyrocznię.
Właśnie tak podchodzę do W164: bez pośpiechu, bez zgadywania i bez „napraw” polegających na większym bezpieczniku. To auto odwdzięcza się przewidywalną diagnostyką, ale tylko wtedy, gdy patrzy się na nie jak na układ połączonych obwodów, a nie zbiór przypadkowych usterek.
