Volvo V50 bezpieczniki opis - gdzie szukać i co sprawdzić

W Volvo V50 układ zabezpieczeń elektrycznych jest dość logiczny, ale tylko wtedy, gdy wiesz, gdzie szukać i jak czytać opis poszczególnych obwodów. Ten artykuł pokazuje, jak wygląda volvo v50 bezpieczniki opis w praktyce: od rozmieszczenia skrzynek, przez najważniejsze pozycje, aż po szybkie sprawdzenie usterki bez zgadywania. Przyda się zwłaszcza wtedy, gdy przestają działać wycieraczki, radio, gniazdo 12 V, ogrzewanie szyby albo zapala się kontrolka ABS czy SRS.

Jak jest zorganizowany układ bezpieczników w Volvo V50

W dokumentacji Volvo dla V50 układ jest prosty: dwie główne skrzynki bezpieczników, jedna w komorze silnika i druga pod schowkiem pasażera. To rozwiązanie jest wygodne, bo od razu dzieli obwody na te bardziej „mocowe” i te związane z kabiną, komfortem oraz elektroniką wnętrza. W praktyce oznacza to, że przy awarii nie trzeba szukać po całym aucie, tylko zawęzić diagnozę do właściwej strefy.

Instrukcja Volvo podaje, że skrzynka w komorze silnika ma 36 pozycji, a skrzynka w kabinie 50 pozycji. Warto też pamiętać, że w zależności od rocznika i wyposażenia część opisów może się różnić, ale logika całego układu pozostaje podobna. Ja zawsze zaczynam od objawu, a dopiero potem od numeru bezpiecznika, bo to oszczędza czas i zmniejsza ryzyko błędu.

To dobre miejsce, żeby zapamiętać jedną rzecz: jeśli gaśnie kilka funkcji naraz, winny bywa nie pojedynczy odbiornik, tylko zasilanie całej gałęzi. Z tego punktu przechodzę do skrzynki pod maską, bo to ona najczęściej odpowiada za problemy, które wyglądają poważniej, niż są w rzeczywistości.

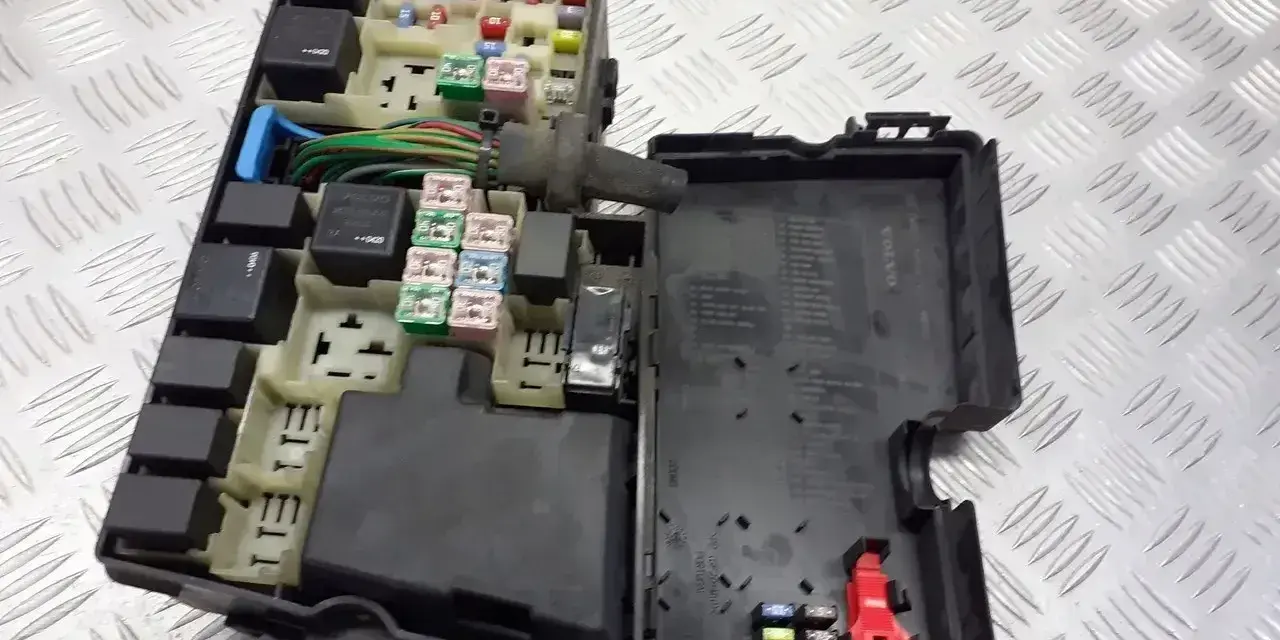

Co chroni skrzynka w komorze silnika

Skrzynka pod maską zabezpiecza przede wszystkim obwody o większym poborze prądu. To tutaj trafiają elementy, które mają bezpośredni wpływ na pracę auta albo na funkcje, bez których jazda szybko staje się uciążliwa. W praktyce oznacza to, że gdy nie działają wycieraczki, klakson, ogrzewanie szyby czy wentylator nawiewu, właśnie tu warto zajrzeć jako pierwsze.

• 7 i 8 - ABS pompa i zawory. Gdy pojawia się kontrolka ABS, to jedne z pierwszych pozycji do sprawdzenia.
• 10 - wentylator nawiewu. Jeśli kabina przestaje dmuchać, zaczynam od tego punktu.
• 12 - ogrzewanie tylnej szyby. Typowa usterka zimą, łatwa do zdiagnozowania.
• 16 - zasilanie systemu infotainment. Radio lub część multimediów może całkiem zamilknąć.
• 17 - wycieraczki przedniej szyby. To jeden z najbardziej praktycznych punktów w codziennym użytkowaniu.
• 20 - klakson. Brak sygnału dźwiękowego często wynika właśnie z tego bezpiecznika.
• 29 - przednie światło przeciwmgłowe. Przydatne, gdy szukasz prostego powodu braku oświetlenia.
• 31 - regulator napięcia alternatora. Gdy pojawiają się problemy z ładowaniem, ten punkt ma znaczenie.

W tej skrzynce ważny jest też sposób wykonania samych wkładek. Część pozycji ma format Midi Fuse albo JCASE, czyli większych bezpieczników do obwodów wysokoprądowych. To nie są elementy, które warto wymieniać „na siłę” zwykłymi kombinacjami. Volvo wyraźnie rozdziela te typy, a przy niektórych pozycjach zaleca warsztat, bo zbyt lekka ręka w złym miejscu kończy się droższą awarią niż sam spalony wkład.

Jeżeli po wymianie nadal nie działa kilka funkcji jednocześnie, podejrzewałbym zasilanie całej skrzynki albo uszkodzenie przewodu, a nie pojedynczy odbiornik. Z tego powodu równie ważna jest skrzynka w kabinie, która odpowiada za wiele objawów mylonych z „dziwną elektroniką”.

Co znajdziesz pod schowkiem pasażera

Druga skrzynka jest bardziej „wnętrzowa” i to właśnie tam trafia sporo elementów związanych z kontrolkami, komfortem oraz wyposażeniem dodatkowym. Tu najczęściej szuka się przyczyny niedziałającego gniazda, oświetlenia, podgrzewania foteli, szyberdachu, centralnego zamka czy komunikatów związanych z elektroniką pokładową. To także miejsce, w którym szybko można odsiać proste usterki od problemów z modułem lub wiązką.

W tej skrzynce często kryją się usterki, które kierowca opisuje bardzo ogólnie: „coś nie działa w środku”. W praktyce dobrze jest zawęzić temat do jednej grupy objawów, bo wtedy szybciej dojdziesz do odpowiedniego numeru. Jeśli nie działają wyłącznie lampki i gniazdo, szukasz inaczej niż wtedy, gdy auto sygnalizuje problem z ABS albo SRS. Następny krok to bezpieczna wymiana, bo nawet najlepszy opis nic nie da, jeśli uszkodzisz element przy wyciąganiu.

Jak wymienić bezpiecznik bez ryzyka

Wymiana bezpiecznika w V50 nie jest trudna, ale wymaga odrobiny dyscypliny. Ja zawsze robię to tak samo: najpierw gaszę zapłon, potem sprawdzam właściwą skrzynkę, a dopiero na końcu wyjmuję wkład. Taka kolejność zmniejsza ryzyko zwarcia i pozwala szybciej odróżnić spalony bezpiecznik od zwykłego błędu w rozpoznaniu obwodu.

1. Wyłącz zapłon i wszystkie odbiorniki, które mogą pobierać prąd.
2. Otwórz właściwą skrzynkę i porównaj opis na pokrywie z objawem usterki.
3. Wyjmij bezpiecznik i obejrzyj go pod światło lub z boku. Jeśli metalowy mostek jest przerwany, wkład jest spalony.
4. Włóż nowy bezpiecznik o tym samym amperażu i tym samym kolorze.
5. Sprawdź, czy problem ustąpił i czy obwód działa stabilnie po kilku minutach.

Warto też uważać na wysokoprądowe pozycje w skrzynce silnikowej. Część z nich nie jest przeznaczona do przypadkowej wymiany na poboczu, tylko do obsługi serwisowej. Tu rozsądek jest ważniejszy niż pośpiech, bo zła decyzja potrafi unieruchomić większy fragment instalacji niż pierwotna usterka.

Jak rozpoznać, że winny jest bezpiecznik, a nie moduł

Najczęstszy błąd polega na tym, że kierowca widzi kontrolkę albo brak jednej funkcji i od razu zakłada uszkodzenie modułu. Tymczasem w Volvo V50 sporo problemów zaczyna się od zwykłego bezpiecznika lub przekaźnika. Różnica jest istotna, bo spalony wkład to szybka i tania naprawa, a uszkodzony moduł oznacza już diagnostykę, kodowanie albo przynajmniej solidny pomiar instalacji.

Jeśli po wymianie wszystko wraca do normy, sprawa jest prosta. Jeśli jednak kontrolka wraca albo bezpiecznik pali się ponownie, trzeba szukać dalej: w silniczku wycieraczek, zamoczonej lampie, przetartym przewodzie, przekaźniku albo module. To ważne rozróżnienie, bo sam bezpiecznik zwykle nie psuje się „bez powodu”.

W praktyce najwięcej czasu oszczędza chłodna obserwacja objawów. Jeden spalony bezpiecznik to drobiazg, ale ten sam obwód, który wraca po wymianie, jest już sygnałem, że instalacja prosi o dokładniejszą diagnostykę.

Co jeszcze sprawdzam, gdy bezpiecznik jest cały

Jeżeli wkład wygląda dobrze, nie zamykam tematu. W samochodzie elektryka lubi udawać prostą awarię, a prawdziwa przyczyna siedzi obok. W Volvo V50 szczególnie warto sprawdzić stan styków, przekaźnik, wtyczkę odbiornika i sam element wykonawczy, na przykład silnik wycieraczek, lampę, pompkę lub zamek. Bezpiecznik jest ochroną, nie diagnozą.

Najbardziej typowe scenariusze to zabrudzone styki, korozja w gnieździe, przetarty przewód przy ruchomym elemencie albo przekaźnik, czyli elektryczny przełącznik sterujący większym prądem. Zdarza się też, że sama elektronika działa poprawnie, a problemem jest masa, czyli punkt powrotu prądu do nadwozia. To szczególnie ważne przy kontrolkach i oświetleniu, bo słaba masa potrafi imitować kilka różnych usterek naraz.

Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: najpierw lokalizuj objaw, potem skrzynkę, potem konkretny obwód. Taka kolejność sprawdza się lepiej niż przypadkowe wyjmowanie wkładów jeden po drugim. Dzięki temu opis bezpieczników w V50 staje się realnym narzędziem do naprawy, a nie tylko tabelą numerów w schowku.
