Układ bezpieczników w Renault Clio 3 jest prosty tylko na pierwszy rzut oka: jedna usterka potrafi wyłączyć szybę, radio, wycieraczkę albo ogrzewanie tylnej szyby. Problem zaczyna się wtedy, gdy opis na klapce różni się od tego, co ktoś wrzucił do internetu, albo gdy konkretna wersja auta ma inny zestaw wyposażenia. Poniżej rozpisuję, gdzie szukać skrzynek, jak czytać oznaczenia i kiedy winny jest bezpiecznik, a kiedy już sama instalacja.
Najważniejsze informacje o bezpiecznikach w Clio III
- Renault Clio 3 ma zwykle dwie skrzynki bezpieczników: w kabinie i w komorze silnika.
- W kabinie dostęp do skrzynki bywa po prawej stronie kierownicy albo w schowku, zależnie od wersji.
- Opis na naklejce trzeba czytać razem z wyposażeniem auta, bo nie każdy egzemplarz ma identyczny układ.
- Najczęściej sprawdza się obwody szyb, radia, gniazda 12 V, świateł stop, tylnej wycieraczki i ogrzewania szyby.
- Bezpiecznik zawsze wymieniamy na taki sam amperaż, bez „podbijania” wartości.
- Jeśli nowy bezpiecznik pali się ponownie, problem zwykle leży w zwarciu, wiązce, przełączniku albo module.
Gdzie są bezpieczniki w Renault Clio 3

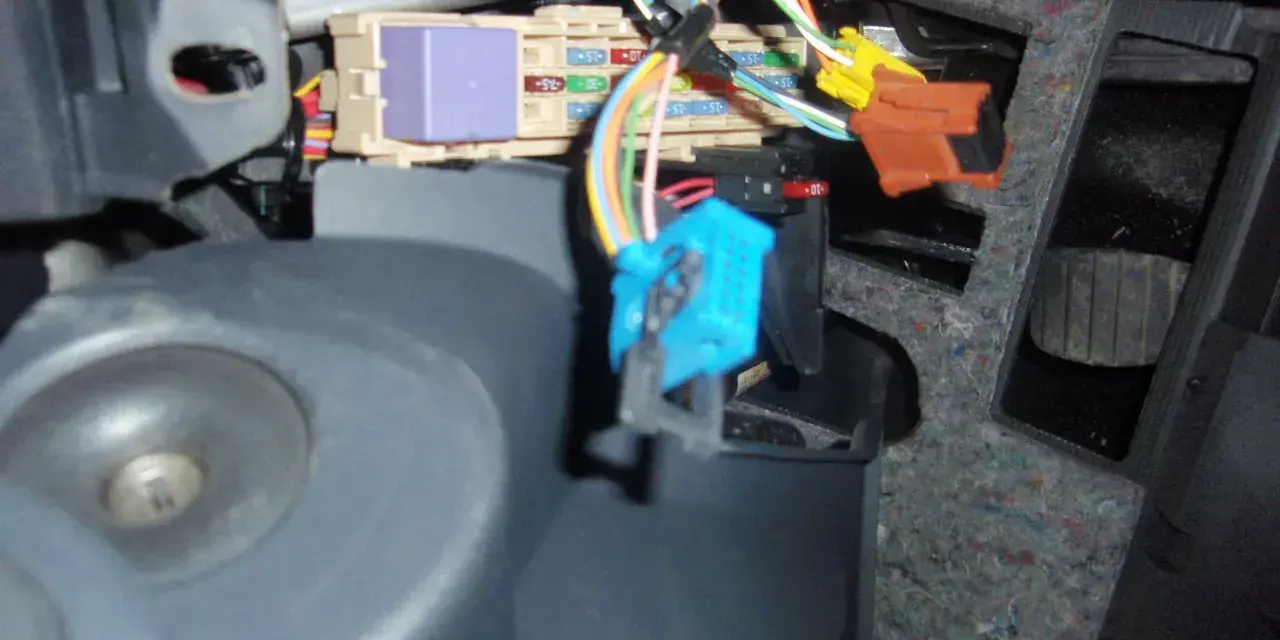

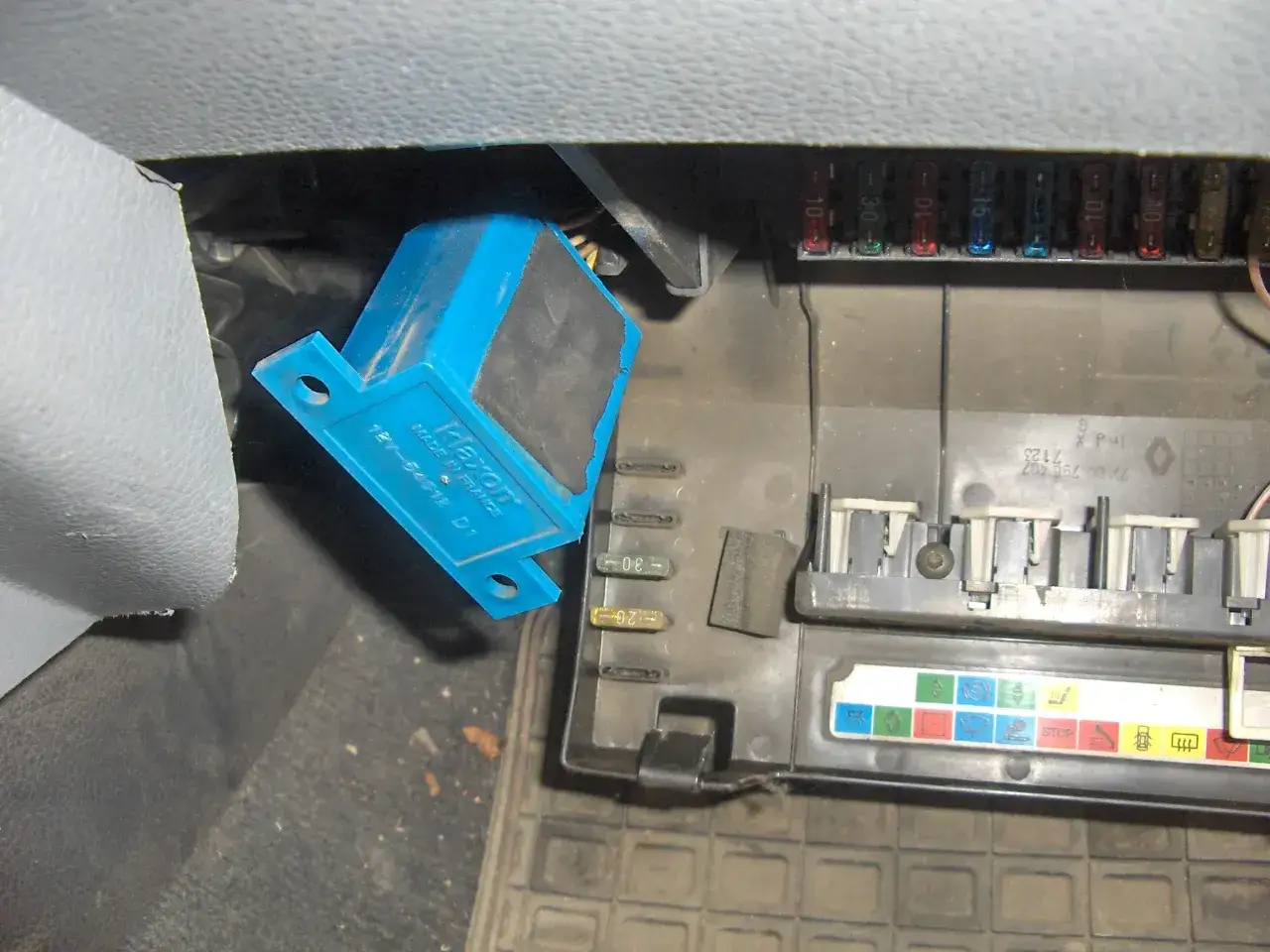

W Clio III spotkasz dwie podstawowe skrzynki: jedną w kabinie, drugą w komorze silnika. Skrzynka wewnętrzna bywa ukryta po prawej stronie kolumny kierownicy albo w schowku, a to, która wersja trafiła do konkretnego auta, zależy od rocznika i wyposażenia. Ja zawsze zaczynam od odnalezienia naklejki z opisem na pokrywie, bo właśnie ona pokazuje, które obwody naprawdę są obecne w danym egzemplarzu.
Druga skrzynka znajduje się pod maską, zwykle po lewej stronie komory silnika. Odpowiada za obwody bardziej wymagające prądowo albo trudniejsze serwisowo, więc nie warto podchodzić do niej „na czuja”. W praktyce to właśnie tam trafiają bezpieczniki i przekaźniki od elementów takich jak ABS, wentylator, światła czy wybrane zasilania sterowników. To prowadzi prosto do kolejnego kroku: trzeba umieć odczytać opis, zamiast zgadywać po numerze slotu.
Jak czytać opis bezpieczników i nie zgadywać
Opis na etykiecie nie zawsze jest rozpisany pełnymi nazwami. W Clio 3 spotyka się skróty i symbole odnoszące się do konkretnych grup odbiorników: szyb elektrycznych, centralnego zamka, nawiewu kabiny, radioodtwarzacza, ogrzewania tylnej szyby, ABS/ESP, lusterek, tylnej wycieraczki, świateł stop czy gniazda zapalniczki. Jeśli auto ma inne wyposażenie, część pól może być opisana jako niewykorzystana albo po prostu nie występować.
To ważne, bo dwa egzemplarze tego samego modelu potrafią mieć inny zestaw obwodów w tej samej skrzynce. Dlatego nie opierałbym się wyłącznie na numerze pozycji z forum albo na zdjęciu znalezionym w pośpiechu. Najpierw sprawdzam naklejkę na pokrywie, potem porównuję objaw z funkcją danego obwodu i dopiero wtedy szukam konkretnego bezpiecznika.
- Jeśli padło kilka drobnych odbiorników naraz, szukam wspólnego zasilania.
- Jeśli nie działa jedna funkcja, sprawdzam najpierw jej bezpiecznik, a dopiero potem przełącznik i wiązkę.
- Jeśli pole jest opisane skrótem, nie zgaduję po kolorze plastiku ani po „uniwersalnym” schemacie z internetu.
Gdy już wiem, który obwód mam pod lupą, łatwiej odróżnić zwykłą awarię od problemu, który daje objawy na desce rozdzielczej.
Jak kontrolki i objawy elektryczne zawężają trop
W elektryce Clio III kontrolka i brak działania nie zawsze znaczą to samo. Jeśli nie działa konkretny odbiornik, bezpiecznik jest pierwszym tropem. Jeśli natomiast na zestawie wskaźników świeci się lampka ABS, airbag albo immobilizera, sam bezpiecznik może być tylko częścią problemu, a nie jego źródłem.
| Objaw | Co sprawdzam jako pierwsze | Co to zwykle oznacza |
|---|---|---|
| Nie działa radio, podświetlenie lub gniazdo 12 V | Obwód zasilania akcesoriów i bezpiecznik w kabinie | Wspólny problem zasilania, często dość prosty do namierzenia |
| Nie działają szyby albo centralny zamek | Bezpiecznik komfortu i sterowanie drzwi | Możliwa awaria obwodu wspólnego albo wiązki w drzwiach |
| Nie działa tylna wycieraczka, ogrzewanie szyby lub lusterka | Bezpiecznik tylnej części nadwozia | Częsty ślad po zwarciu w klapie bagażnika albo przelotce przewodów |
| Nie świecą światła stop, awaryjne albo kierunkowskazy | Bezpiecznik sygnalizacji i włącznik świateł | Tu nie zakładam automatycznie winy bezpiecznika, bo problem bywa też w przełączniku |
| Świeci ABS, ESP albo kontrolka immobilizera | Zasilanie modułu i odczyt błędów | Bezpiecznik to tylko jeden z możliwych powodów, obok czujnika lub modułu |
Właśnie tutaj najłatwiej o błędny skrót myślowy: brak działania jednego układu nie oznacza jeszcze, że trzeba od razu wymieniać pół auta. Czasem przepalona wkładka odcina jeden konkretny obwód, a czasem kontrolka sygnalizuje już problem z czujnikiem lub sterownikiem. To dlatego przed wymianą warto wiedzieć, jak zrobić to bezpiecznie.
Jak bezpiecznie wymienić bezpiecznik
Ja zawsze wymieniam bezpiecznik w tej samej kolejności: najpierw wyłączam zapłon, potem sprawdzam opis na naklejce, a dopiero na końcu wyjmuję wkładkę szczypcami z pokrywy. Jeśli metalowy mostek wewnątrz jest przerwany albo obudowa wygląda na nadtopioną, bezpiecznik jest do wymiany. Najważniejsza zasada jest prosta: nowy bezpiecznik musi mieć identyczny amperaż.
- Wyłącz zapłon i odczekaj chwilę, zanim dotkniesz skrzynki.
- Odszukaj właściwy obwód na naklejce lub w instrukcji samochodu.
- Wyjmij bezpiecznik szczypcami z pokrywy lub z zestawu w aucie.
- Sprawdź, czy wkładka jest przepalona, pęknięta albo nadtopiona.
- Włóż nowy element o tym samym amperażu.
- Przetestuj odbiornik i obserwuj, czy problem nie wraca.
Nie podmieniam bezpiecznika na mocniejszy tylko po to, żeby „na chwilę działało”. To zły nawyk, bo zbyt duży amperaż może pozwolić przewodom się przegrzać, zanim wkładka zareaguje. Nie używam też drutu, folii ani przypadkowych zamienników. Jeśli dostęp do skrzynki jest w komorze silnika, pracuję ostrożnie i nie wkładam rąk w okolice gorących elementów.
Jeśli po wymianie wszystko działa, problem był rzeczywiście prosty. Jeżeli jednak wkładka pali się ponownie, trzeba już szukać głębiej.
Kiedy problem leży poza bezpiecznikiem
W starszym Clio III nie każda awaria elektryczna kończy się na bezpieczniku. W praktyce często widzę cztery scenariusze: bezpiecznik jest dobry, ale odbiornik nie reaguje; nowy bezpiecznik przepala się natychmiast; usterka pojawia się tylko po deszczu albo przy otwieraniu klapy; albo na desce świeci kontrolka, a sama funkcja jeszcze działa. Każdy z tych przypadków prowadzi w inną stronę.- Jeśli bezpiecznik jest cały, sprawdzam przełącznik, przekaźnik, masę i sam odbiornik.
- Jeśli wkładka pali się od razu, podejrzewam zwarcie albo uszkodzoną wiązkę.
- Jeśli problem wraca po ruchu klapy lub drzwi, szukam przetarcia przewodów w przelotkach.
- Jeśli świeci ABS, airbag albo immobilizer, podchodzę do diagnostyki komputerowej, a nie tylko do wymiany bezpiecznika.
W Clio 3 szczególnie często kłopot robią przeróbki po poprzednich właścicielach: dokładane radio, alarm, kamery, LED-y czy „naprawy” robione skrętką i taśmą. Takie modyfikacje potrafią maskować prawdziwą przyczynę i dokładnie dlatego wolę najpierw zrozumieć objaw, a dopiero później ruszać instalację.
Co sprawdzam w Clio 3, zanim zamknę temat
Jeżeli mam przed sobą używane Clio III albo auto z niewyjaśnioną usterką elektryki, robię krótki test wszystkich funkcji, które najczęściej siedzą na bezpiecznikach. To oszczędza czas i od razu pokazuje, czy problem jest lokalny, czy dotyczy większej części instalacji.
- Sprawdzam wszystkie szyby elektryczne i lusterka.
- Testuję radio, gniazdo 12 V, oświetlenie wnętrza i podświetlenie.
- Włączam tylną wycieraczkę, ogrzewanie tylnej szyby i światła przeciwmgielne.
- Sprawdzam kierunkowskazy, światła awaryjne i światła stop.
- Patrzę, czy po uruchomieniu silnika nie świecą kontrolki ABS, airbag lub immobilizera.
- Oglądam pokrywy skrzynek, szukając śladów grzania, korozji albo „domowych” przeróbek.
W starszym Clio III to właśnie dokładane akcesoria i wilgoć w okolicy wiązek najczęściej robią więcej zamieszania niż sam bezpiecznik. Jeśli ten krótki test wypada dobrze, diagnoza staje się dużo prostsza, a układ elektryczny przestaje wyglądać jak zagadka. W takim aucie najwięcej daje spokojna, logiczna kolejność sprawdzania, nie przypadkowa wymiana części.
