W BMW E60 skrzynka bezpieczników w schowku jest jednym z tych miejsc, do których zaglądam najpierw, gdy przestaje działać gniazdo 12 V, dmuchawa, wybrane kontrolki albo któryś z modułów elektrycznych zaczyna zachowywać się losowo. Ten układ nie jest trudny, ale łatwo go źle odczytać, bo w tej generacji BMW część przypisań zależy od rocznika, wersji silnikowej i wyposażenia. Poniżej rozpisuję to praktycznie: gdzie jest panel, jak go otworzyć, jak czytać opis i kiedy problem leży już nie w bezpieczniku, tylko głębiej w instalacji.
Najważniejsze fakty o bezpiecznikach w E60 w jednym miejscu
- Główna skrzynka bezpieczników w kabinie E60 znajduje się za schowkiem, po stronie pasażera.
- Dostęp zwykle wymaga otwarcia schowka i zwolnienia dwóch zatrzasków lub klipsów, po czym klapka opada w dół.
- Opis bezpieczników nie jest uniwersalny dla wszystkich E60, bo zmieniał się wraz z rocznikiem i wyposażeniem auta.
- W praktyce najczęściej sprawdza się zasilanie modułów świateł, dmuchawy, DSC, dostępu do auta, rozruchu, wentylatora i modułów drzwi.
- Jeżeli bezpiecznik przepala się ponownie, to zwykle nie jest przypadek, tylko sygnał zwarcia, przeciążenia albo problemu z osprzętem.
- Najbezpieczniej korzystać z karty bezpieczników przypisanej do konkretnego numeru VIN, a nie z jednego ogólnego schematu z internetu.

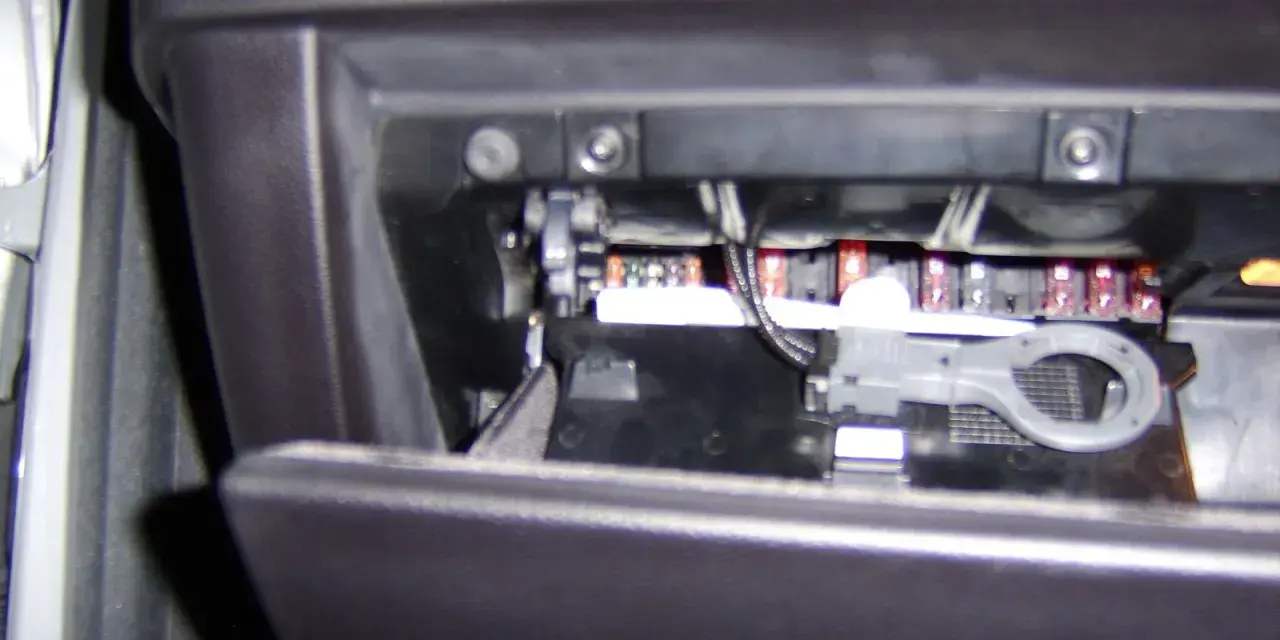

Gdzie jest skrzynka w schowku i jak dostać się do panelu
W E60 nie trzeba nic rozbierać na siłę. Otwieram schowek do końca, zwalniam dwa zatrzaski lub klipsy trzymające osłonę i opuszczam panel w dół. Dopiero wtedy widać właściwy blok bezpieczników oraz opis przypisań, który zwykle znajduje się na wewnętrznej stronie osłony albo w dokumentacji auta.
To ważne, bo wiele osób szuka bezpieczników „z przodu”, a w praktyce w tej generacji BMW frontowy blok jest ukryty właśnie w rejonie schowka pasażera. W zależności od wersji auta można tam znaleźć też zapasowe bezpieczniki i niewielkie narzędzie do ich wyjmowania. Ja zawsze zalecam, żeby nie podważać ich śrubokrętem ani nie ciągnąć palcami, bo łatwo uszkodzić gniazdo lub sąsiedni element instalacji.
Jeżeli panel stawia opór, nie szarp go. W starszych BMW plastik po latach robi się sztywniejszy i lepiej sprawdza się spokojny ruch niż siłowe odginanie. Gdy już odsłonisz blok, możesz przejść do tego, co naprawdę ma znaczenie: jak czytać opis i nie pomylić numeru bezpiecznika z jego funkcją.
Jak czytać opis bezpieczników w E60
W opisie bezpieczników patrzę zawsze na trzy rzeczy: numer pozycji, wartość prądową w amperach i nazwę obwodu. Sam numer nie mówi jeszcze nic, jeśli nie zestawisz go z amperażem i funkcją. W BMW E60 to szczególnie ważne, bo część miejsc bywa niewypełniona, a przypisania potrafią się różnić między autem sprzed i po zmianach produkcyjnych, zwłaszcza około września 2005 roku.
Najprościej można to czytać tak:
| Co widzisz w opisie | Co to oznacza w praktyce |
|---|---|
| Numer bezpiecznika | Pozycję w panelu, czyli miejsce, gdzie szukać konkretnego zabezpieczenia. |
| Amperaż | Maksymalny prąd, jaki dany bezpiecznik ma wytrzymać, na przykład 5 A, 10 A, 20 A albo 50 A. |
| Nazwa obwodu | Element lub moduł, który jest chroniony, na przykład dmuchawa, światła, moduł drzwi albo zasilanie silnika. |
| Pusta pozycja | Miejsce przewidziane przez producenta, ale niewykorzystane w danej konfiguracji auta. |
| Różnice między rocznikami | To samo miejsce może mieć inne przypisanie w zależności od daty produkcji i opcji wyposażenia. |
W praktyce nie ufam schematowi „uniwersalnemu” bardziej niż temu, co wynika z numeru VIN i wyposażenia auta. BMW udostępnia dziś kartę bezpieczników dopasowaną do konkretnego egzemplarza i to jest najrozsądniejsza droga, szczególnie jeśli samochód ma doposażenie, nietypowy rynek pochodzenia albo był już wcześniej modyfikowany. Dzięki temu szybciej odróżnisz zwykły brak zasilania od błędu modułu, który tylko wygląda jak problem z bezpiecznikiem.
Które obwody najczęściej są chronione w tej skrzynce
Jeśli chodzi o elektrykę i kontrolki, najczęściej sprawdzam nie „wszystko po kolei”, tylko te obwody, które w E60 najczęściej tłumaczą objawy widoczne w kabinie. Niektóre z nich zasilają duże elementy komfortu i bezpieczeństwa, dlatego ich awaria daje od razu zauważalny efekt. Inne odpowiadają za pozornie drobne rzeczy, ale bez nich zaczyna się lawina drobnych usterek.
| Obwód | Co zwykle dzieje się przy awarii | Dlaczego warto zacząć właśnie od tego |
|---|---|---|
| DSC / system stabilizacji | Pojawiają się kontrolki trakcji, stabilizacji lub komunikaty o błędzie układu jezdnego. | To jeden z tych sygnałów, których nie warto zbywać jako „przypadkowych”. |
| Dmuchawa i sterowanie nawiewem | Wentylacja działa tylko czasami albo całkiem przestaje pracować. | Brak nawiewu w BMW szybko zamienia się w realny problem użytkowy, zwłaszcza zimą. |
| Moduły świateł | Gaśnie wybrane oświetlenie, pojawia się komunikat o spalonej żarówce albo błędach lamp. | W E60 elektronika świateł jest bardziej rozbudowana niż w starszych autach, więc objaw nie zawsze oznacza tylko żarówkę. |
| CAS / elektronika rozruchu | Auto nie reaguje normalnie na kluczyk, pojawiają się problemy z zapłonem lub rozruchem. | To obszar, którego nie wolno diagnozować „na czuja”, bo tu łatwo wejść w błędną ścieżkę. |
| Zasilanie silnika i elektroniki | Zapala się check engine, auto przechodzi w tryb awaryjny albo traci część funkcji. | Jeżeli tu coś się dzieje, problem często wymaga już szerszej diagnostyki niż sam bezpiecznik. |
| Wentylator elektryczny | Rośnie temperatura pracy, wentylator nie startuje albo pracuje nieprawidłowo. | To jeden z obwodów, których nie ignoruję, bo konsekwencje bywają kosztowne. |
| Moduł drzwi / gateway | Przestają działać szyby, centralny zamek, lusterka lub część funkcji komfortu. | Właśnie tu często widać różnicę między prostą usterką zasilania a problemem komunikacji modułów. |
Jeżeli w E60 przestaje działać coś „z kabiny”, nie zakładam od razu, że winny jest sam bezpiecznik. Czasem to tylko skutek, a prawdziwy problem siedzi w module, przewodzie albo wilgoci w instalacji. I właśnie dlatego następny krok powinien być wykonany metodycznie, a nie z losowym wyjmowaniem kolejnych wkładek.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Przy takiej diagnozie liczy się porządek. Ja zaczynam od wyłączenia zapłonu i odczekania chwili, żeby moduły przeszły w stan spoczynku. Potem lokalizuję właściwy numer, sprawdzam amperaż i wyjmuję bezpiecznik odpowiednim chwytakiem. To drobiazg, ale robi różnicę: łatwo dzięki temu nie uszkodzić sąsiednich pozycji i nie pomylić wkładek o podobnym kolorze.
- Wyłącz zapłon i odłącz odbiorniki, które mogą jeszcze pobierać prąd.
- Odszukaj numer bezpiecznika w opisie przypisanym do Twojego egzemplarza.
- Wyjmij wkładkę i obejrzyj ją pod światło, szukając przerwanego mostka.
- Włóż nowy bezpiecznik dokładnie o takim samym amperażu.
- Uruchom obwód i sprawdź, czy problem zniknął.
Najważniejsza zasada jest prosta: nie zwiększam wartości bezpiecznika „żeby wytrzymał”. Jeśli układ był chroniony elementem 10 A, to nie ma żadnego sensu wciskać 15 A tylko dlatego, że nowy bezpiecznik przepala się zbyt szybko. W takim momencie instalacja krzyczy, że coś jest nie tak. Dodatkowo, jeśli masz w skrzynce zapasowe bezpieczniki, warto od razu sprawdzić, czy odpowiadają dokładnie temu samemu typowi i ratingowi.
Po wymianie nie zostawiam sprawy samym wrażeniom. Testuję obwód kilka razy, a jeśli bezpiecznik znów pada po chwili, kończę zgadywanie. To prowadzi nas do najważniejszego momentu: kiedy problem nie leży już w samym bezpieczniku, tylko w instalacji albo podzespołach.
Kiedy problem nie leży już w samym bezpieczniku
Jeżeli bezpiecznik przepala się ponownie, nie traktuję tego jako pecha. W praktyce oznacza to przeciążenie, zwarcie, uszkodzony silniczek, zawilgocony moduł albo problem z wiązką. W E60 spotyka się to częściej, niż wielu kierowców chciałoby przyznać, bo auto ma już swoje lata, a elektronika w tej generacji jest rozbudowana i wrażliwa na stan instalacji.
- Jeżeli awaria pojawia się po deszczu lub myciu auta, sprawdzam wilgoć w kostkach i modułach.
- Jeżeli przepala się bezpiecznik od gniazda 12 V, biorę pod uwagę uszkodzony adapter, ładowarkę albo zwarcie w samej wtyczce.
- Jeżeli znikają kontrolki, światła lub komunikacja z modułem, nie ograniczam się do samej wymiany wkładki.
- Jeżeli problem wraca od razu po uruchomieniu, szukam miejsca, w którym obwód faktycznie pobiera za dużo prądu.
- Jeżeli w aucie były dokładane akcesoria, zawsze sprawdzam, czy ktoś nie wpiął ich „na skróty” w istniejącą instalację.
W takich sytuacjach pomagają już pomiar prądu, test ciągłości obwodu i diagnostyka komputerowa. Dla mnie to jest granica między prostą obsługą a realną naprawą elektryki. I właśnie dlatego warto zakończyć temat tym, co praktycznie zostaje kierowcy na co dzień, gdy chce uniknąć kolejnego szukania na ślepo.
Co jeszcze warto mieć pod ręką w E60, gdy elektryka zaczyna płatać figle
W samochodzie tej klasy dobrze działa jedna zasada: lepiej mieć przygotowany mały plan niż wracać do schowka po każdej drobnej usterce. W aucie z rozbudowaną elektroniką przydaje się zdjęcie karty bezpieczników przypisanej do konkretnego egzemplarza, zestaw zapasowych wkładek i świadomość, że nie każdy problem z kontrolką oznacza spalony bezpiecznik. Czasem to tylko początek większego tropu.
Jeśli miałbym wskazać jedną rzecz, to byłaby nią dyscyplina w diagnostyce. W BMW E60 szybka reakcja ma sens, ale tylko wtedy, gdy idzie w parze z odczytem właściwego schematu. Gdy masz pod ręką poprawny opis bezpieczników, potrafisz odróżnić zwykłą przerwę zasilania od usterki modułu i oszczędzasz sobie niepotrzebnych prób oraz kosztów.
Na koniec zostawiam prostą zasadę: w E60 najpierw sprawdzam właściwy opis, potem sam bezpiecznik, a dopiero później instalację i moduły. To podejście jest spokojne, ale zwykle właśnie ono najszybciej prowadzi do celu.
