W Astrze G układ bezpieczników jest prosty, ale tylko wtedy, gdy zna się właściwą skrzynkę, numerację i różnice między rocznikami. Poniżej pokazuję, gdzie szukać bezpieczników i przekaźników, jak czytać ich opis oraz które obwody najczęściej odpowiadają za światła, kontrolki, wycieraczki, centralny zamek i elektrykę wnętrza. Dorzucam też praktyczny sposób sprawdzania, żeby nie wymieniać elementów na ślepo.
Najważniejsze informacje w skrócie
- Główna skrzynka znajduje się w kabinie, pod deską rozdzielczą za schowkiem.
- Pod maską są dodatkowe bloki z bezpiecznikami i przekaźnikami dla obwodów o większym poborze prądu.
- Numer bezpiecznika i jego amperaż muszą zgadzać się z fabrycznym opisem dla konkretnej wersji auta.
- Rocznik ma znaczenie - układ Astry G sprzed i po 2001 roku nie jest identyczny.
- Jeśli nowy bezpiecznik znów się przepala, problem zwykle leży w obwodzie, a nie w samym bezpieczniku.
Gdzie w Astrze G znajdziesz skrzynki bezpieczników
W Astrze G nie szukałbym wszystkiego w jednym miejscu. Z perspektywy praktyki serwisowej najważniejszy jest blok w kabinie, umieszczony pod deską rozdzielczą za schowkiem pasażera. To właśnie on obsługuje większość typowych odbiorników: oświetlenie, kierunkowskazy, wycieraczki, centralny zamek, wyświetlacz i część wyposażenia komfortu.
Pod maską znajdują się z kolei osobne bloki dla obwodów o większym obciążeniu. Jeden z nich odpowiada za bezpieczniki wysokoprądowe, drugi za przekaźniki. Taki podział ma sens: krótsza droga zasilania, mniejsze straty i prostsza ochrona elementów, które pobierają więcej prądu, jak wentylator chłodzenia, ABS czy wspomaganie kierownicy.
Jeśli chcesz dostać się do skrzynki w kabinie, zwykle trzeba lekko ścisnąć boczne ścianki schowka, opuścić go i odblokować uchwyt. W praktyce to szybka czynność, ale warto robić ją spokojnie, bo stare plastiki w Astrze G potrafią być kruche. Przy kolejnych sekcjach zobaczysz, dlaczego samo miejsce montażu to za mało bez właściwego odczytania numeracji.

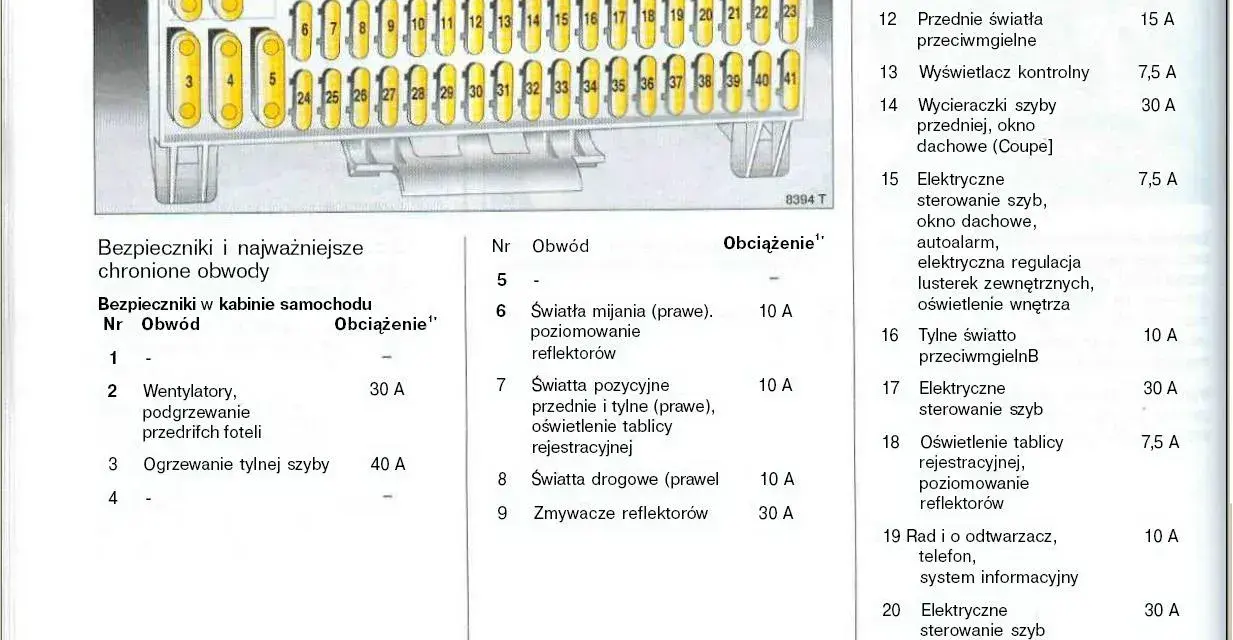

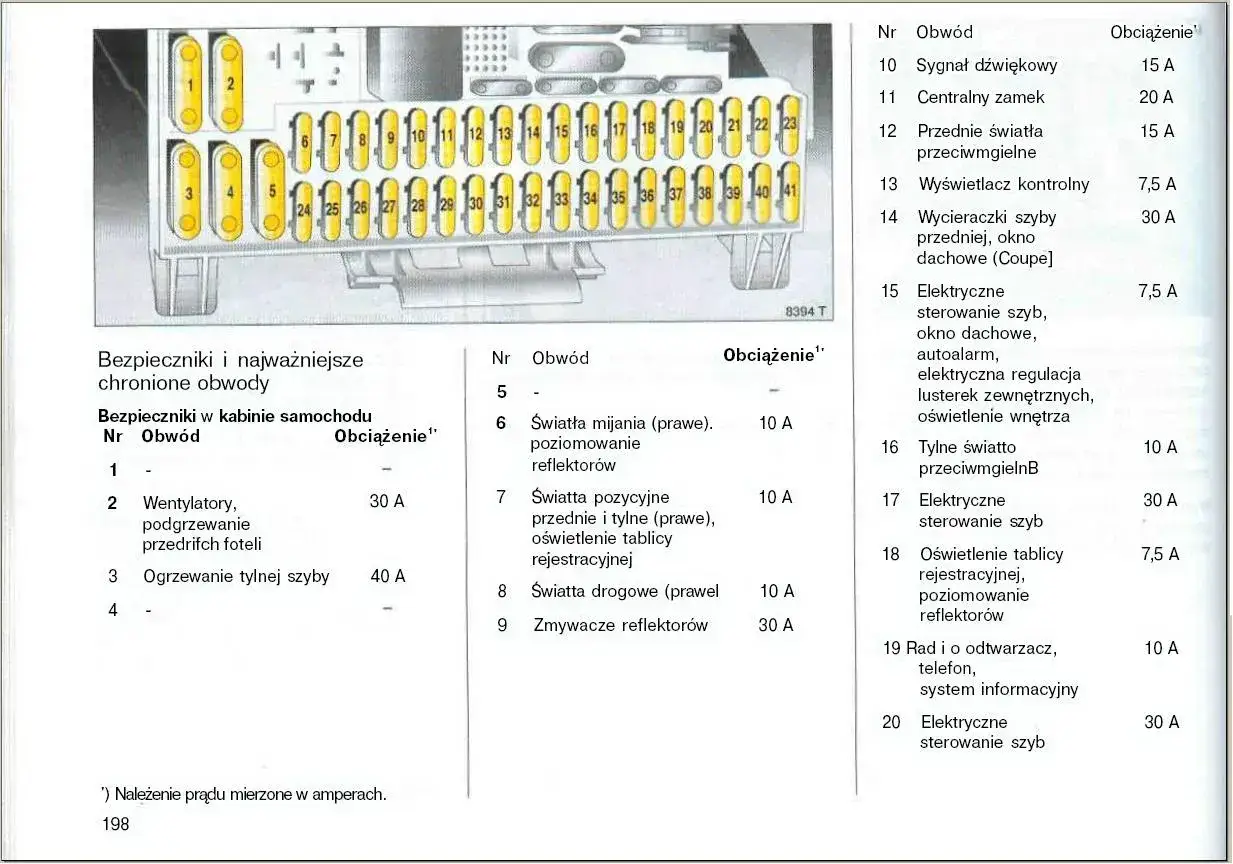

Jak czytać oznaczenia i amperaż bezpieczników
Opis bezpieczników w Oplu Astrze G opiera się na trzech rzeczach: numerze gniazda, wartości w amperach i przypisanym obwodzie. Numer mówi, który element sprawdzasz, amperaż pokazuje, ile prądu bezpiecznik ma wytrzymać, a opis obwodu wyjaśnia, co przestaje działać po jego przepaleniu.
Amperaż nie jest wartością do „zaprogramowania na oko”. Jeśli fabrycznie siedzi tam 10 A, to nie wkłada się 15 A „na wszelki wypadek”. Bezpiecznik ma chronić instalację, a nie tylko sam odbiornik. Zbyt mocny może pozwolić na przegrzanie przewodów, a to już robi się kosztowne i niebezpieczne.
W praktyce patrzę także na kolor wkładki, bo przyspiesza diagnostykę. Najczęściej spotkasz:
- 5 A - zwykle brązowy lub jasnobeżowy,
- 10 A - czerwony,
- 15 A - niebieski,
- 20 A - żółty,
- 30 A - zielony,
- 40 A - pomarańczowy.
Ważne są też przekaźniki. To nie są bezpieczniki, tylko sterowane elektrycznie przełączniki dla większych obciążeń. Jeżeli na przykład nie działa pompa paliwa albo wentylator chłodzenia, winny bywa nie tylko bezpiecznik, ale właśnie przekaźnik. Tę różnicę dobrze mieć w głowie, zanim przejdziesz do konkretnego obwodu.
Które obwody najczęściej sprawdzam przy awarii
Najwięcej pytań o bezpieczniki w Astrze G dotyczy zawsze tych samych objawów: brak świateł, martwe szyby elektryczne, cisza po wciśnięciu klaksonu albo zanik kontrolki i wyświetlacza. Poniżej zebrałem najczęstsze punkty zapalne, czyli miejsca, od których zaczynam diagnostykę.
| Objaw | Co zwykle sprawdzam najpierw | Dlaczego to ważne |
|---|---|---|
| Nie działa klakson | F10 15 A oraz przekaźnik klaksonu | To jeden z najprostszych obwodów do weryfikacji, a awaria często zaczyna się właśnie od niego. |
| Martwe kierunkowskazy lub awaryjne | F22 15 A | W wielu wersjach ten obwód obejmuje też licznik i komputer pokładowy. |
| Nie świeci tylna szyba grzana | F3 40 A i przekaźnik ogrzewania tylnej szyby | To obwód o większym poborze prądu, więc przepalenie nie jest tu niczym niezwykłym. |
| Nie działają wycieraczki przednie | F14 30 A oraz przekaźnik silnika wycieraczek | Przy takim objawie najpierw eliminuję zasilanie, potem sam silnik i mechanikę ramion. |
| Padły szyby elektryczne | F15, F17 lub F20 zależnie od wersji | W Astrze G szyby często mają więcej niż jeden punkt zabezpieczenia, więc nie wolno zgadywać. |
| Nie działa zapalniczka lub gniazdo 12 V | F36 w wielu wersjach | To jeden z częstszych powodów zgłoszeń, zwłaszcza po używaniu ładowarek i adapterów. |
| Brak części kontrolek lub wyświetlacza | F13, F22, F29 albo F34, zależnie od rocznika | Elektronika zestawu wskaźników bywa podzielona na kilka zabezpieczeń, więc trzeba sprawdzać cały tor zasilania. |
| Problem z ABS lub wspomaganiem | Bezpieczniki pod maską, np. F5 lub F7 w blokach wysokoprądowych | Tu nie szukałbym wyłącznie w kabinie, bo układ jest zasilany osobnym torem. |
Jeśli zależy Ci na szybkiej diagnozie, zacząłbym właśnie od tych obwodów. W kolejnym kroku ważne jest jednak to, że Astra G ma dwie różne logiki wyposażenia zależnie od rocznika, a to potrafi namieszać nawet osobom, które znają ten model od lat.
Czym różnią się wersje sprzed i po 2001 roku
To właśnie tutaj najczęściej pojawia się błąd. W Astrze G rocznik i wyposażenie zmieniają układ oraz opis bezpieczników. Sama lokalizacja skrzynki w kabinie pozostaje zbliżona, ale rozpiska już nie zawsze jest taka sama. Dlatego nie polecam ślepo korzystać z jednego schematu znalezionego w internecie bez sprawdzenia daty produkcji auta.
| Obszar | Wersje wcześniejsze | Wersje od 2001 roku |
|---|---|---|
| Blok w kabinie | Układ jest prosty, ale część pozycji ma inne przypisania | Pojawia się więcej funkcji komfortu i elektroniki użytkowej |
| Kontrolki i wyświetlacz | Występują typowe bezpieczniki dla wskaźników i multidiaplay | Częściej spotyka się osobne zabezpieczenia dla wskaźników, ostrzeżeń i komputera pokładowego |
| Wyposażenie dodatkowe | Rzadziej występują bardziej rozbudowane opcje | Mogą pojawić się obwody dla xenonów, czujnika zajętości fotela, automatu czy dodatkowego ogrzewania |
| Pod maską | Wysokoprądowe zasilanie odpowiada głównie za podstawowe grupy odbiorników | Opis jest bardziej rozbudowany, zwłaszcza dla ABS, wspomagania i sterowania silnikiem |
Najprostsza zasada jest taka: jeśli schemat nie zgadza się z wyposażeniem auta, to nie jest właściwy schemat. W Astrze G niektóre wersje mają dodatkowe elementy, a wtedy ten sam numer bezpiecznika może dotyczyć zupełnie innego obwodu. To prowadzi wprost do najpraktyczniejszej części, czyli bezpiecznej wymiany.
Jak bezpiecznie wymienić przepalony bezpiecznik
Wymiana bezpiecznika nie jest trudna, ale warto robić ją metodycznie. Ja podchodzę do tego zawsze w czterech krokach, bo dzięki temu ograniczam ryzyko pomyłki i od razu widzę, czy problem był jednorazowy, czy jednak wraca.
- Wyłącz zapłon i odbiorniki - kluczyk ma być wyjęty, a światła, radio i nawiew wyłączone.
- Otwórz odpowiednią skrzynkę - w kabinie za schowkiem, a jeśli trzeba, także blok pod maską.
- Wyjmij bezpiecznik - najlepiej plastikową pincetą z pokrywy lub z wnętrza skrzynki.
- Włóż nowy o identycznym amperażu - nie większym, nie „na próbę”, tylko taki sam jak fabryczny.
W samym bezpieczniku szukam przerwanego, stopionego albo wyraźnie pękniętego mostka. To wystarczy, by uznać go za spalony. Jeśli po wymianie wszystko wraca do normy, problem mógł być chwilowy. Jeśli nie wraca, trzeba iść dalej, bo sam bezpiecznik zwykle nie psuje się bez powodu.
Dobrym nawykiem jest też zachowanie starego elementu do porównania. Przy modelach kilkunastoletnich zdarza się, że ktoś wcześniej włożył niewłaściwy amperaż albo zamiennik z innej skrzynki. Taki detal potrafi utrudnić diagnozę bardziej niż sama awaria.
Co robię, gdy nowy bezpiecznik znów się przepala
Jeżeli po wymianie bezpiecznik przepala się ponownie, nie szukałbym kolejnego opakowania w sklepie. To sygnał, że w obwodzie jest zwarcie, przeciążenie albo problem z odbiornikiem. Wtedy sama wymiana już nic nie daje, bo chroni tylko skutek, a nie przyczynę.
- Przetarty przewód - klasyka przy wiązkach w drzwiach, przy klapie bagażnika i w okolicach kolumny kierownicy.
- Zużyty silnik - np. dmuchawa, wycieraczka albo siłownik szyby pobiera za dużo prądu.
- Założone akcesoria - radio, alarm, kamera cofania lub ładowarka podłączone „na szybko” często robią bałagan.
- Zalanie lub korozja styków - w starszym aucie to nie jest teoria, tylko bardzo częsty scenariusz.
- Zły bezpiecznik - niższy będzie wybijał za wcześnie, wyższy może ukryć prawdziwy problem.
Jeśli awaria dotyczy kontrolki, wyświetlacza albo świateł, zaczynam od prostych rzeczy: wtyczek, masy, kostek i miejsc, gdzie wiązka się zgina. Dopiero potem przechodzę do samego odbiornika. To oszczędza czas i zwykle szybciej prowadzi do faktycznej przyczyny niż wymiana kolejnych bezpieczników.
W praktyce najwięcej dają: właściwy schemat dla rocznika, cierpliwe sprawdzenie amperażu i uczciwa diagnoza obwodu. Gdy masz to pod ręką, elektryka w Astrze G przestaje być zgadywanką, a staje się zwykłą, logiczną diagnostyką.
