W BMW E87 drobna usterka elektryczna bardzo często zaczyna się od rzeczy banalnej: gniazda 12 V, radia, szyb, świateł albo kontrolki DSC, która zapala się bez oczywistej przyczyny. W tym modelu sam bezpiecznik to dopiero początek diagnostyki, bo układ i numeracja zależą od rocznika oraz wyposażenia auta. Poniżej zbieram praktyczny opis bezpieczników BMW serii 1 E87: gdzie ich szukać, jak czytać oznaczenia i które obwody sprawdzać w pierwszej kolejności.
Najważniejsze fakty do szybkiej diagnozy
- W E87 nie ma jednej uniwersalnej rozpiski dla wszystkich roczników, więc zawsze sprawdzaj kartę bezpieczników pod konkretny egzemplarz.
- W starszych autach spotkasz inną lokalizację skrzynki niż w późniejszych wersjach, dlatego pierwszy krok to identyfikacja miejsca, a nie wymiana elementów na chybił trafił.
- Najczęściej sprawdzane obwody dotyczą gniazda 12 V, OBD, szyb, lusterek, radia, oświetlenia, DSC/ABS i wentylatora chłodnicy.
- Bezpiecznik wymienia się wyłącznie na taki sam amperaż i taki sam typ wkładki.
- Jeśli nowy bezpiecznik przepala się od razu, problem zwykle leży w zwarciu, wiązce, silniku napędu albo module sterującym.

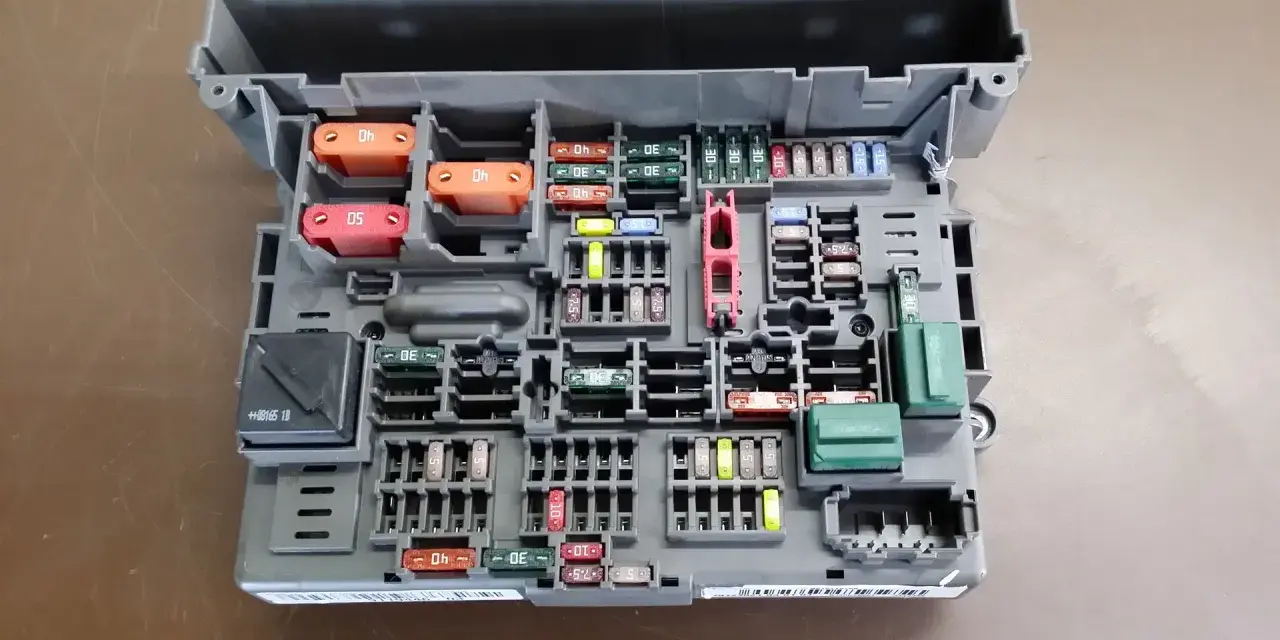

Gdzie są bezpieczniki w BMW E87 i dlaczego rozpiska bywa różna
W praktyce spotykam w tym modelu dwa podejścia do rozmieszczenia bezpieczników. W części starszych egzemplarzy skrzynka jest opisana inaczej niż w późniejszych autach, a sama karta bywa przypisana do konkretnego wyposażenia, nie do całej serii w oderwaniu od wersji silnikowej i pakietów. Dlatego nie ufam jednej losowej tabeli z internetu, tylko zaczynam od ustalenia rocznika i sprawdzenia, czy auto ma wyposażenie typu czujniki parkowania, podgrzewane fotele, xenony, radio z rozbudowanym nagłośnieniem albo dodatkowe ogrzewanie.
Najczęściej miejsce szukania jest proste: okolice schowka pasażera, karta z opisem bezpieczników w aucie albo instrukcja obsługi. W starszych E87 można spotkać rozpiski prowadzące do skrzynki w komorze silnika, w nowszych wersjach częściej pojawia się układ za schowkiem. Właśnie dlatego ten sam objaw, na przykład martwe gniazdo 12 V, może mieć inny numer bezpiecznika w dwóch niemal identycznych autach.
| Wariant | Co zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Starsze E87 | Inny układ opisów i częściej szukana skrzynka w komorze silnika | Rocznik, silnik i dodatkowe wyposażenie potrafią zmienić numerację |
| Późniejsze E87 | Opis najczęściej prowadzony przez skrzynkę za schowkiem | Ta sama funkcja może mieć inny numer niż w starszym aucie |
Najpewniejszym punktem odniesienia jest karta bezpieczników przypisana do konkretnego VIN. To podejście oszczędza czas i eliminuje zgadywanie, które w BMW bardzo łatwo kończy się niepotrzebnym rozbieraniem pół wnętrza. Gdy masz już punkt odniesienia, można przejść do odczytu amperażu i typów wkładek.
Jak czytać oznaczenia i amperaż bez zgadywania
Bezpiecznik ma dwa istotne parametry: typ i natężenie prądu, zapisane najczęściej w amperach. W E87 spotkasz przede wszystkim wkładki MINI, ATO oraz MAXI. To nie jest detal dla purystów, tylko praktyczna informacja, bo te trzy grupy różnią się wielkością i zastosowaniem. Zbyt duży bezpiecznik nie rozwiązuje problemu, tylko opóźnia zadziałanie zabezpieczenia, a to może skończyć się przegrzaniem przewodu.
| Typ wkładki | Najczęstszy zakres | Gdzie pojawia się najczęściej | Co to oznacza w praktyce |
|---|---|---|---|
| MINI | 5A, 7.5A, 10A, 15A, 20A | Obwody sterujące, elektronika wnętrza, OBD, lampki, radio | To najczęstszy typ w drobnych obwodach i sterowaniu |
| ATO | 20A, 30A, 40A | Szyby, grzanie, zasilanie części odbiorników, pompa paliwa, większe moduły | Obsługuje obwody o wyższym poborze prądu |
| MAXI | 40A, 50A, 60A | Wentylator chłodnicy, DSC/ABS, DME/IVM, większe zasilania główne | Chroni elementy, które potrafią pobierać dużo prądu |
Najważniejsze nie jest to, czy wkładka wygląda podobnie, tylko czy ma identyczny prąd znamionowy i właściwy format. Na obudowie zwykle widać wartość 5A, 10A, 15A, 20A, 30A albo 40A i właśnie tego trzeba pilnować. Jeśli widzę w aucie bezpiecznik spalony po wymianie, to traktuję to jako sygnał diagnostyczny, a nie zachętę do włożenia „mocniejszego” zamiennika. To właśnie na tym etapie najłatwiej uniknąć pomyłki między podobnym objawem a właściwym obwodem.
Które bezpieczniki najczęściej sprawdzam przy typowych objawach
Numery w E87 zmieniają się między rocznikami i wersjami wyposażenia, więc poniżej pokazuję obwody, które w praktyce sprawdza się najczęściej, razem z przykładowymi oznaczeniami z popularnych rozpisk. To nie jest mapa absolutna dla każdego egzemplarza, tylko sensowny punkt startowy przy realnej usterce.
| Objaw | Co sprawdzam najpierw | Przykładowe oznaczenia spotykane w E87 | Dlaczego to ważne |
|---|---|---|---|

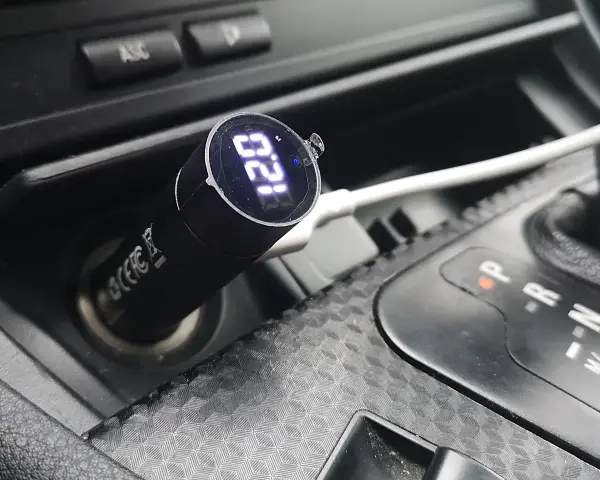

| Brak zasilania gniazda 12 V lub zapalniczki | Bezpiecznik gniazda, stan samego gniazda i ewentualne zwarcie od ładowarki | 8, 30 | To jedna z najczęstszych usterek i często daje prosty, lokalny objaw |
| Brak komunikacji przez OBD | Zasilanie złącza diagnostycznego i bezpiecznik sterujący tym obwodem | 2, 74 | Bez tego interfejs nie połączy się z autem, więc diagnoza stoi w miejscu |
| Radio, wzmacniacz albo multimedia przestają działać | Bezpiecznik radia, wzmacniacza i modułów audio | 14, 15, 18, 31, 42 | W E87 system audio bywa rozdzielony na kilka zabezpieczeń |
| Szyby lub lusterka działają wybiórczo | Obwód szyb, centralny moduł sterowania i zasilanie lusterek | 21, 36, 41, 62, 63, 64, 80, 81 | Jeśli kilka elementów pada naraz, problem może leżeć w jednym wspólnym obwodzie |
| Kontrolka DSC, ABS albo trakcji | Bezpieczniki układu stabilizacji i zasilania sterownika | 4, 12, 65, 82, 90 | Tu nie zawsze winny jest bezpiecznik, ale to dobry punkt startowy |
| Wentylator chłodnicy pracuje źle albo wcale | Duży bezpiecznik zasilający wentylator i sterowanie chłodzeniem | 67, 69, 70, 88, 92 | To obwód o dużym poborze prądu, więc przepalenie zwykle ma konkretną przyczynę |
| Nie świeci licznik albo pojawiają się dziwne kontrolki | Bezpiecznik zestawu wskaźników, oświetlenia wnętrza i zasilania sterowników | 58, 61, 74 | Przy problemach z kontrolkami warto od razu sprawdzić też napięcie akumulatora |
W E87 bardzo łatwo pomylić objaw z przyczyną. Brak świateł kontrolnych nie zawsze oznacza spalony bezpiecznik, a niesprawna szyba nie zawsze oznacza winę samej wkładki. Jeśli system ma wspólny moduł sterujący, jeden przepalony bezpiecznik potrafi wyłączyć kilka funkcji naraz, ale dokładnie odwrotnie też się zdarza: winny bywa silniczek, przełącznik albo przetarta wiązka. Jeśli wymiana nie pomaga, trzeba zejść poziom niżej i sprawdzić samą instalację.
Jak wymienić przepalony bezpiecznik bez błędu
Ja zawsze zaczynam od upewnienia się, że mam dokładny numer obwodu, a nie tylko objaw. To proste, ale oszczędza dużo czasu, bo w BMW zbyt łatwo wymienić właściwy typ w niewłaściwym miejscu albo odwrotnie.
- Wyłącz zapłon i odczekaj chwilę, żeby moduły zasnęły.
- Odszukaj właściwą kartę bezpieczników dla swojego rocznika i wyposażenia.
- Wyjmij bezpiecznik specjalnym chwytakiem albo małymi szczypcami, bez szarpania za przewody.
- Sprawdź wkładkę wzrokowo i, jeśli masz miernik, potwierdź ciągłość obwodu.
- Włóż nowy bezpiecznik dokładnie tego samego typu i tego samego amperażu.
- Włącz odbiornik i obserwuj, czy awaria wraca od razu, czy dopiero po chwili.
Nie wkładaj bezpiecznika o wyższym amperażu „żeby nie wybijało”. To jedna z tych rad, które w praktyce robią więcej szkody niż pożytku. Jeśli nowy element przepala się natychmiast, to nie jest sygnał do zwiększania wartości, tylko do szukania zwarcia, przeciążenia albo uszkodzonego odbiornika. Jeśli bezpiecznik wraca do usterki, problem zwykle leży już poza samą wkładką.
Kiedy winny jest nie bezpiecznik, tylko instalacja albo moduł
W BMW E87 zdarzają się sytuacje, w których bezpiecznik jest tylko ofiarą, a nie przyczyną. Tak dzieje się zwłaszcza wtedy, gdy auto ma słaby akumulator, niedoładowanie, wilgoć w instalacji albo przetartą wiązkę w miejscu, które pracuje przy otwieraniu drzwi, klapy czy schowka. Wtedy sama wymiana bezpiecznika daje krótkotrwały efekt albo nie daje go wcale.
- Jeśli przepala się ten sam obwód kilka razy, szukaj zwarcia albo przeciążenia, nie kolejnej wkładki.
- Jeśli jednocześnie wariują różne kontrolki, sprawdź napięcie akumulatora i stan ładowania alternatora.
- Jeśli problem pojawił się po deszczu, myjni lub postoju z otwartymi szybami, nie lekceważ wilgoci w złączach i korozji styków.
- Jeśli objaw dotyczy tylko jednego odbiornika, podejrzewaj silniczek, moduł lub przełącznik bardziej niż całą skrzynkę.
Przy kontrolkach i elektryce w E87 najwięcej czasu oszczędza mi myślenie warstwami: najpierw zasilanie, potem bezpiecznik, później moduł i dopiero na końcu sam odbiornik. Taka kolejność jest zwyczajnie skuteczniejsza niż losowe podmienianie części. W praktyce to właśnie ona pozwala odróżnić drobną usterkę od problemu, który wciągnął już pół instalacji.
Co warto mieć pod ręką, żeby diagnoza w E87 była szybka
Jeżeli jeździsz BMW E87 na co dzień, dobrze jest przygotować sobie mały zestaw, który pozwala zareagować bez stresu. Nie chodzi o rozbudowany warsztat w bagażniku, tylko o kilka rzeczy, które naprawdę robią różnicę przy pierwszej diagnostyce.
- Zapas kilku bezpieczników MINI i ATO w najczęściej spotykanych wartościach, zwłaszcza 5A, 10A, 15A, 20A i 30A.
- Mały chwytak do bezpieczników albo precyzyjne szczypce.
- Latarkę czołową, bo w BMW dostęp do skrzynki nie zawsze jest wygodny.
- Prosty multimetr do sprawdzenia ciągłości i napięcia.
- Wydrukowaną albo zapisaną kartę bezpieczników dopasowaną do VIN.
To właśnie takie sprawdzenie oszczędza najwięcej czasu, kiedy coś w E87 zaczyna szwankować. Zamiast zgadywać, masz pod ręką właściwy typ wkładki, właściwy punkt odniesienia i narzędzie, które od razu pokaże, czy problem naprawdę leży po stronie bezpiecznika. Jeśli chcesz utrzymać ten model w dobrej formie, trzymaj się prostej zasady: najpierw identyfikacja obwodu, potem amperaż, dopiero na końcu wymiana.
