W Mercedesie GL elektryka potrafi być bardzo przewidywalna, ale tylko wtedy, gdy wiadomo, która skrzynka obsługuje dany obwód. Najczęściej problem nie polega na samym bezpieczniku, lecz na szukaniu go w złym miejscu albo na wymianie niewłaściwego elementu. Poniżej porządkuję lokalizacje, typowe funkcje poszczególnych obwodów i to, jak bezpiecznie odróżnić drobną usterkę od poważniejszego problemu z zasilaniem.
Najpierw znajdź właściwą skrzynkę, potem sprawdzaj konkretny obwód
- W Mercedesie GL nie ma jednej uniwersalnej skrzynki, tylko kilka punktów dostępu zależnych od generacji i wyposażenia.
- Najczęściej sprawdza się panel przy desce, komorę silnika, przestrzeń przy baterii oraz tył auta.
- Przepalony bezpiecznik zwykle wyłącza cały obwód, na przykład nawiew, audio, gniazdo 12 V, lampę lub regulację fotela.
- Jeżeli nowy bezpiecznik pali się ponownie, problemem jest zwykle zwarcie, wilgoć, przeciążenie albo uszkodzona wiązka.
- Zawsze montuj bezpiecznik o tym samym amperażu, a nie „mocniejszy” zamiennik.

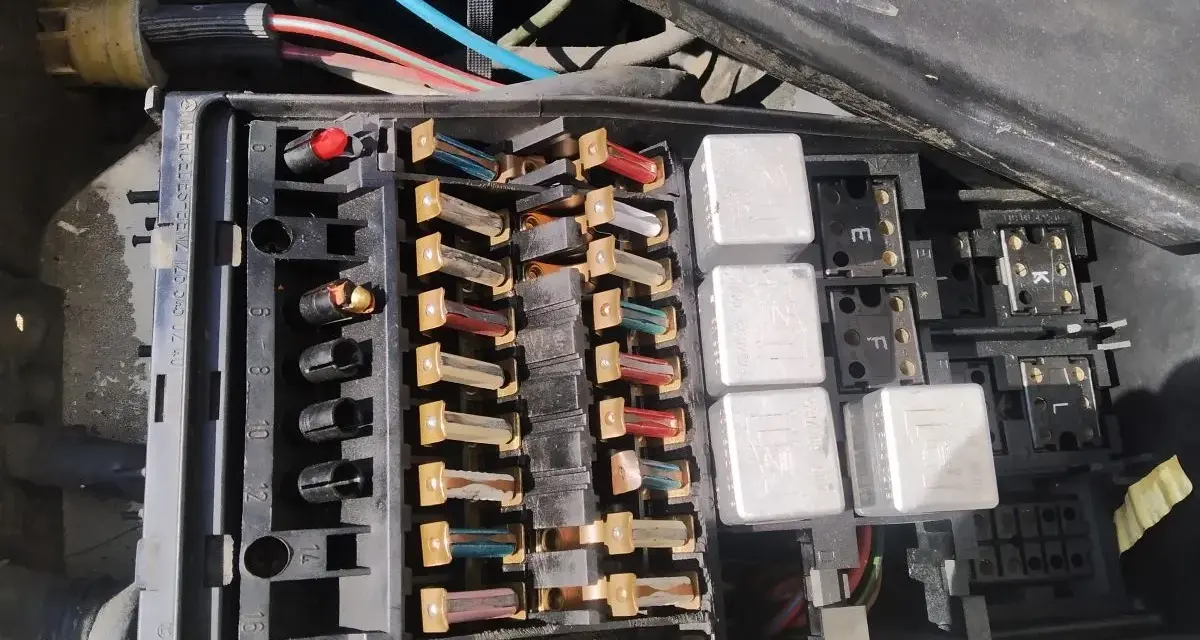

Gdzie w Mercedesie GL znajdują się skrzynki bezpieczników
W GL układ bezpieczników jest rozproszony, bo samochód ma osobne punkty zasilania dla komfortu, nadwozia i napędu. Ja zwykle zaczynam od ustalenia generacji auta, bo to od razu zawęża poszukiwania: X164 ma inny układ niż X166, a po liftingu część opisów potrafi się jeszcze różnić zależnie od silnika i wyposażenia.
W praktyce najczęściej trafisz na cztery miejsca. To właśnie one odpowiadają za większość usterek, które kierowca widzi jako „brak prądu” albo losowo znikające funkcje.
| Obszar | X164 | X166 | Co zwykle zasila |
|---|---|---|---|
| Panel przy desce | Strona pasażera, bok deski rozdzielczej | Tablica rozdzielcza / panel instrumentów | Zegar, wskaźniki, klimatyzacja, sterowanie kolumną, COMAND |
| Komora silnika | Za prawym reflektorem, po stronie pasażera | Przedział silnika pod pokrywą | Światła, wycieraczki, klakson, ESP, rozrusznik, AIRMATIC |
| Strefa przy akumulatorze | Pod fotelem pasażera, obok baterii | Pod przednim fotelem pasażera, przy akumulatorze | Moduły komfortu, fotele, zasilanie tyłu auta, hamulec postojowy |
| Tył auta | Po prawej stronie bagażnika | Pod lewym tylnym siedzeniem | Gniazda 12 V, hak, klapa bagażnika, tylny wycieracz, audio |
To ważne, bo w Mercedesie GL problem z jednym objawem nie musi oznaczać jednej skrzynki. Jeśli nie działa audio, światło w bagażniku i gniazdo 12 V, ja nie patrzę już wyłącznie na panel przy desce, tylko od razu sprawdzam tylną strefę zasilania. Taki sposób myślenia oszczędza czas i od razu prowadzi do właściwego obwodu.
Co zwykle kryje każda skrzynka
Najbardziej użyteczne w opisie bezpieczników nie są same numery, tylko logika przypisania obwodów. W GL pewne grupy funkcji wracają niemal zawsze, choć ich dokładne wartości amperowe zależą od rocznika i wersji wyposażenia.
Obwody komfortu i wnętrza
- Zestaw wskaźników i elektronika deski rozdzielczej, zwykle w zakresie 5-7,5 A.
- Klimatyzacja, panel sterowania nawiewem i sterowanie kolumną kierownicy, najczęściej 5-15 A.
- COMAND, ekran, audio i moduły multimedialne, zwykle 5-10 A.
- Podgrzewanie foteli, regulacja siedzeń i elementy tylnej kabiny, często 20-30 A.
Obwody nadwozia i zewnętrzne
- Światła przednie, przeciwmgielne i klakson, najczęściej 7,5-15 A.
- Wycieraczki, spryskiwacze i ogrzewanie tylnej szyby, zwykle 15-30 A.
- Klapa bagażnika, oświetlenie tablicy, elektryczne domykanie i hak holowniczy, często 10-30 A.
- Gniazda 12 V i zapalniczka, zwykle 15-20 A.
Przeczytaj również: BMW E87 - jakie żarówki pasują do halogenu i ksenonu?
Obwody napędu i bezpieczeństwa
- ESP i układy stabilizacji, zwykle 5-25 A zależnie od modułu.
- Pompa paliwa lub sterowanie pompą, w praktyce od 5 A do 40 A w zależności od wersji.
- AIRMATIC i kompresor zawieszenia, najczęściej 15-40 A.
- Rozrusznik, Direct Select i elementy sterowania skrzynią biegów, zwykle wyżej obciążone bezpieczniki 25-40 A.
W skrócie: małe wartości, takie jak 5 A czy 7,5 A, zwykle chronią elektronikę sterującą, a większe bezpieczniki obsługują elementy, które naprawdę pobierają prąd, jak fotele, kompresor zawieszenia czy wycieraczki. To właśnie dlatego sam wygląd bezpiecznika nie wystarcza, trzeba jeszcze wiedzieć, jaki obwód chroni. Dzięki temu łatwiej przejść do objawów i odróżnić zwykłą awarię od sygnału z głębszej usterki.
Jak czytać objawy na kontrolkach i w elektryce
W Mercedesie GL kontrolki często pokazują skutek, a nie przyczynę. Brak komunikatu na desce nie wyklucza bezpiecznika, ale też sama kontrolka nie dowodzi, że winny jest bezpiecznik. Ja patrzę przede wszystkim na to, czy padł pojedynczy element, czy cała grupa funkcji zasilanych z jednego miejsca.
| Objaw | Co może być podpięte pod problem | Co sprawdzić najpierw |
|---|---|---|
| Nie działa licznik, ekran albo panel klimatyzacji | Panel deski rozdzielczej, zasilanie modułów wnętrza | Bezpieczniki przy desce i napięcie akumulatora |
| Zgasło audio, COMAND albo nawigacja | Moduł multimedialny i jego zasilanie | Tylną skrzynkę lub panel przy fotelu / akumulatorze |
| Nie działają światła, klakson albo wycieraczki | Obwody komory silnika | Skrzynkę w komorze silnika i stan styków |
| Nie podnosi się zawieszenie lub świeci kontrolka AIRMATIC | Kompresor, sterowanie zawieszeniem, zasilanie pomocnicze | Bezpiecznik wysokoprądowy i napięcie ładowania |
| Martwe gniazdo 12 V albo zapalniczka | Tylny lub bagażnikowy obwód zasilania akcesoriów | Tylną skrzynkę i sam wkład gniazda |
| Nie pracuje pompa paliwa, silnik kręci, ale nie odpala | Pompa, przekaźnik, zasilanie sterownika | Bezpiecznik, przekaźnik, potem diagnostykę sterownika |
Jeżeli jeden bezpiecznik odpowiada za kilka pozornie niezwiązanych funkcji, to już jest trop. Jeśli przepala się kolejny raz, nie szukam „lepszego bezpiecznika”, tylko zwarcia, przeciążenia albo wilgoci. Właśnie tu elektryka GL zaczyna być bardziej diagnostyką niż zwykłą wymianą elementu.
Jak bezpiecznie wymienić bezpiecznik
Mercedes-Benz przypomina, że bezpiecznik trzeba zastąpić elementem o takim samym amperażu. To nie jest drobny szczegół, tylko podstawowa zasada bezpieczeństwa. Zbyt mocny bezpiecznik może nie przerwać obwodu wtedy, kiedy powinien, a to otwiera drogę do przegrzania instalacji.
- Wyłącz zapłon i odczekaj chwilę, aż moduły całkowicie się uśpią.
- Odszukaj właściwą skrzynkę według generacji auta i opisu obwodu.
- Wyjmij bezpiecznik plastikowym chwytakiem, nie metalem.
- Porównaj wartość nadrukowaną na wkładce i włóż identyczny amperaż.
- Zamknij pokrywę dokładnie i sprawdź, czy element działa po włączeniu zapłonu.
Kolor pomaga, ale nie jest jedyną wskazówką. Najważniejszy jest nadrukowany amperaż i to, że nowy bezpiecznik ma być taki sam jak stary. Jeżeli po chwili znów się przepala, kończę eksperymenty i szukam przyczyny, bo sam bezpiecznik nie jest źródłem problemu. Taki test prowadzi już prosto do najczęstszych błędów, które widzę przy tych autach.
Najczęstsze błędy przy diagnozie elektryki w GL
W dużym Mercedesie łatwo wpaść w pułapkę prostego myślenia: „nie działa, więc na pewno bezpiecznik”. W praktyce to tylko jeden z elementów układanki. Najwięcej czasu traci się wtedy, gdy patrzy się na jeden panel i ignoruje resztę samochodu.
- Sprawdzanie tylko jednej skrzynki, mimo że problem siedzi w innej strefie zasilania.
- Wkładanie bezpiecznika o większym amperażu „żeby wytrzymał dłużej”.
- Wymiana bez szukania przyczyny zwarcia, przez co nowy wkład przepala się od razu.
- Pomijanie śladów wilgoci, nalotu i korozji w okolicy tylnych skrzynek oraz pod fotelami.
- Uznawanie każdej kontrolki za winę bezpiecznika, choć czasem problem leży w module, czujniku albo słabym zasilaniu.
Co sprawdzić, gdy bezpiecznik jest cały
Jeżeli bezpiecznik wygląda dobrze, nie oznacza to jeszcze, że układ jest zdrowy. W GL często problem zaczyna się wyżej: od baterii, ładowania, styków albo modułu zasilania. Ja w takim momencie nie zgaduję, tylko idę po kolei.
| Co sprawdzić | Dlaczego to ma sens | Orientacyjna wartość |
|---|---|---|
| Napięcie akumulatora na postoju | Słaby akumulator potrafi wywołać lawinę błędów i fałszywych kontrolek | Około 12,4-12,7 V |
| Napięcie ładowania po uruchomieniu | Za niskie ładowanie wyłącza część modułów i destabilizuje elektronikę | Zwykle około 13,8-14,7 V |
| Masy i złącza | Utlenione styki dają objawy identyczne jak przepalony bezpiecznik | Brak luzu, brak nalotu, brak wilgoci |
| Moduł SAM i sterowniki zasilania | To one rozdzielają prąd na wiele obwodów jednocześnie | Diagnoza komputerowa i pomiar obciążenia |
| Wiązka przewodów | Przetarcie izolacji często powoduje powtarzające się przepalenia | Szczególnie przy klapie, fotelach i komorze silnika |
Jeżeli napięcie jest słabe, zaczynam od zasilania, a nie od wymiany kolejnych wkładek. Jeżeli problem wraca po wymianie bezpiecznika, szukam zwarcia, wilgoci lub uszkodzonej wiązki. Właśnie taki porządek pracy najbardziej skraca diagnozę i chroni przed niepotrzebnymi kosztami.
Awaryjny zestaw, który naprawdę ma sens w Mercedesie GL
W długiej podróży albo przy starszym GL warto mieć w bagażniku kilka rzeczy, które realnie pomagają, zamiast tylko uspokajać sumienie. Nie chodzi o pełny warsztat, tylko o prosty zestaw, który pozwala szybko potwierdzić drobną usterkę i nie utknąć na zgadywaniu.
- Komplet bezpieczników o najczęstszych wartościach: 5 A, 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A i 40 A.
- Plastikowy chwytak do bezpieczników.
- Małą latarkę, najlepiej z wąskim snopem światła.
- Multimetr do sprawdzenia napięcia akumulatora i ciągłości obwodu.
- Krótki wydruk albo notatkę z rozmieszczeniem skrzynek dla konkretnego rocznika.
- Prosty skaner OBD, jeśli auto zaczyna wyświetlać więcej niż jedną kontrolkę naraz.
To właśnie taki zestaw pozwala przejść od domysłów do konkretu. W Mercedesie GL najważniejsze jest szybkie zawężenie obszaru: najpierw generacja, potem właściwa skrzynka, a dopiero później sam bezpiecznik lub moduł. Dzięki temu kontrolki i elektryka przestają być chaosem, a stają się logiczną mapą, po której da się sprawnie poruszać.
