Budowa reflektora samochodowego - jak działa przednia lampa?

Budowa reflektora samochodowego bywa dziś bardziej złożona, niż sugeruje sam klosz widoczny z zewnątrz. W jednej lampie pracują razem elementy optyczne, zasilanie, chłodzenie, regulacja wysokości i zabezpieczenia przed wilgocią, a w autach klasy premium dochodzą jeszcze sterowniki i funkcje adaptacyjne. Ten tekst pokazuje, z czego składa się przedni reflektor, jak odróżnić halogen od ksenonu i LED oraz co naprawdę mówi kontrolka błędu oświetlenia.

Z czego składa się przedni reflektor

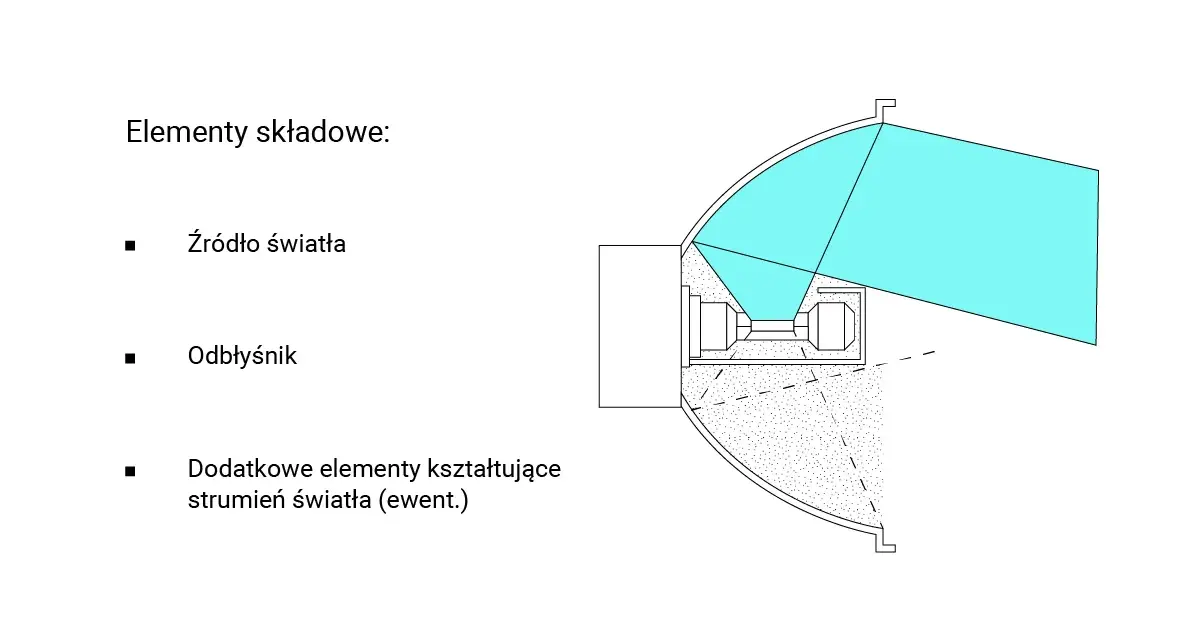

Gdy rozbieram reflektor na części, patrzę na niego jak na zamknięty układ, w którym każdy element ma własne zadanie. Obudowa utrzymuje całość, chroni wnętrze i daje punkt mocowania do nadwozia, ale to dopiero początek. W środku pracują elementy optyczne, które formują wiązkę, oraz osprzęt elektryczny, który decyduje o tym, czy lampa w ogóle zapali się i czy zrobi to we właściwym momencie.

• Obudowa - przenosi obciążenia, chroni wnętrze przed brudem, wodą i temperaturą oraz utrzymuje lampę w odpowiednim położeniu.
• Klosz - najczęściej z poliwęglanu z warstwą ochronną UV; w starszych autach bywał szklany. Jego zadaniem jest przepuszczenie i uporządkowanie światła, a nie tylko „przykrycie” lampy.
• Odbłyśnik - kieruje światło źródła tam, gdzie ma trafić. Gdy jego powierzchnia matowieje albo się przegrzeje, reflektor świeci słabiej nawet przy sprawnej żarówce.

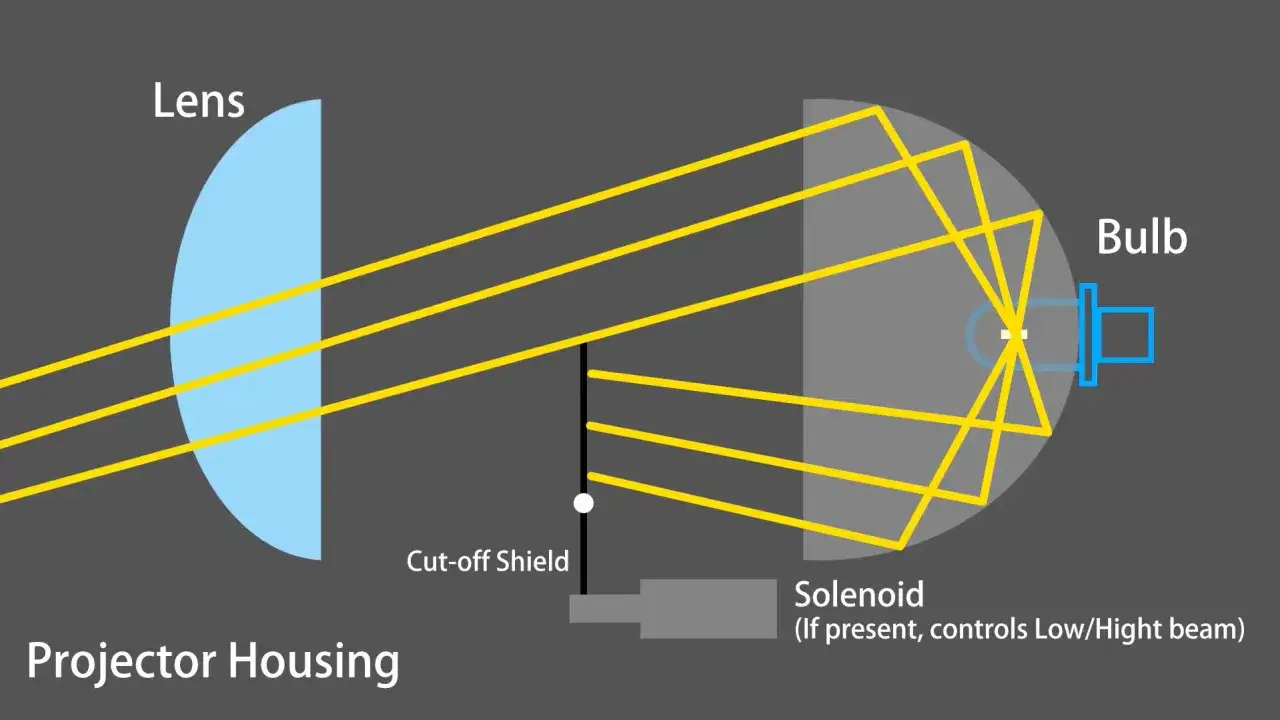

• Soczewka - w reflektorach projektorowych precyzyjnie formuje snop światła i ostrą granicę odcięcia, dzięki czemu nie oślepia kierowców z naprzeciwka.
• Przesłona - zasłania część strumienia i odpowiada za charakterystyczną linię światło-cień w mijaniach.
• Źródło światła - żarówka halogenowa, palnik ksenonowy albo moduł LED. To od niego zależy cała reszta osprzętu.
• Uszczelki i odpowietrzniki - pilnują, żeby w środku nie zbierała się wilgoć, a jednocześnie pozwalają lampie oddychać przy zmianach temperatury.
• Elementy regulacyjne - śruby, silniczki i przekładnie, które ustawiają wysokość oraz czasem także kierunek świecenia.

W nowoczesnych autach premium reflektor bywa już nie pojedynczym „oczkiem”, tylko modułem złożonym z kilku segmentów świetlnych. To ważne, bo im bardziej rozbudowana lampa, tym mniej sensu ma szukanie problemu wyłącznie w samej żarówce. Kiedy znamy te warstwy, łatwiej zrozumieć, dlaczego różne technologie świecą i psują się w inny sposób.

Jak optyka zmienia się w halogenie, ksenonie i LED

Największa różnica między typami lamp nie polega dziś na samym kształcie obudowy, tylko na tym, skąd bierze się światło i kto nim steruje. W halogenie układ jest prosty, w ksenonie dochodzi wysokonapięciowy zapłon, a w LED rolę główną przejmuje elektronika i chłodzenie. To właśnie dlatego dwa pozornie podobne reflektory mogą wymagać zupełnie innej diagnostyki.

Przy mocniejszych lampach, zwłaszcza takich, których źródło przekracza 2000 lumenów, automatyczne poziomowanie przestaje być dodatkiem, a staje się elementem bezpieczeństwa. W praktyce oznacza to, że reflektor trzeba rozumieć jako system, nie jako pojedynczy podzespół. I właśnie tu zaczyna się elektryka, która potrafi unieruchomić całą lampę mimo sprawnych diod czy palnika.

Co robi elektryka reflektora poza samą żarówką

Ja przy diagnozie zawsze zaczynam od prostego pytania: czy do lampy w ogóle dociera prawidłowe zasilanie. W reflektorze nie chodzi już tylko o plus i masę. Do gry wchodzą bezpieczniki, przekaźniki, sterownik nadwozia, moduł świateł, a czasem także komunikacja po magistrali danych, czyli po prostu sieci, która pozwala samochodowi „rozmawiać” z lampą.

• Bezpiecznik - chroni obwód przed przeciążeniem, ale jego sprawdzenie nie kończy diagnostyki.
• Masa i wtyczka - słaby styk potrafi powodować migotanie, chwilowe gaśnięcie lub błąd tylko po nagrzaniu lampy.
• Moduł sterujący - decyduje o zasilaniu, jasności, sekwencjach i komunikacji z resztą auta.
• Statecznik lub driver - w ksenonie i LED reguluje pracę źródła światła; bez niego lampa nie ruszy albo będzie świecić niestabilnie.
• Silniczek regulacji - ustawia położenie lampy w pionie, a w systemach adaptacyjnych także reaguje na skręt i obciążenie.
• Czujniki poziomu nadwozia - informują sterownik, jak mocno samochód jest dociążony i czy trzeba skorygować ustawienie świateł.

W autach z LED bardzo ważne jest także chłodzenie. Diody same z siebie są oszczędne, ale elektronika, która je zasila, oraz temperatura wewnątrz lampy już nie. Zbyt wysoka temperatura skraca żywotność modułu, dlatego w nowoczesnych reflektorach spotyka się radiatory, kanały odprowadzania ciepła, a czasem nawet wentylatory. Gdy to zrozumiemy, łatwiej rozszyfrować komunikat na desce i odróżnić zwykłą przepaloną żarówkę od błędu systemowego.

Jak rozpoznać problem po kontrolce lub komunikacie

Kontrolka związana z oświetleniem nie zawsze mówi wprost, co się zepsuło. Często tylko sygnalizuje, że samochód wykrył odchylenie od normy: za niski pobór prądu, przerwę w obwodzie, brak odpowiedzi modułu albo problem z pozycją lampy. To ważne, bo ten sam komunikat może mieć kilka przyczyn, a wymiana źródła światła bywa tylko najprostszym, niekoniecznie skutecznym krokiem.

• Komunikat o spalonej żarówce - zwykle oznacza przerwę w obwodzie, zużytą żarówkę, słaby styk albo zbyt mały pobór prądu po montażu niezgodnego zamiennika LED.
• „Check headlamp leveling” lub podobny alert - wskazuje na problem z poziomowaniem, czujnikiem wysokości, silniczkiem regulacji albo kalibracją po naprawie zawieszenia.
• Ostrzeżenie o adaptacyjnym oświetleniu - może oznaczać usterkę modułu skrętu, komunikacji z czujnikiem kąta skrętu kierownicy lub błędne kodowanie po wymianie lampy.
• Migotanie bez stałego błędu - często sugeruje kłopot z masą, przegrzewaniem sterownika, wilgocią w złączu albo pękającym przewodem.

W praktyce nie ufam samemu komunikatowi bez oględzin. Jeśli po wymianie żarówki błąd wraca, najczęściej sprawdzam najpierw wtyczkę, masę i dane zapisane w sterowniku, a dopiero później podejrzewam samą lampę. To podejście oszczędza czas, bo przy reflektorach złożonych z elektroniki jeden objaw potrafi przykryć zupełnie inne uszkodzenie. A skoro wiemy już, jak elektronika sygnalizuje awarie, warto zobaczyć, jakie usterki pojawiają się najczęściej w samej lampie.

Najczęstsze usterki i ich objawy

Reflektor bardzo rzadko psuje się „w całości”. Zwykle pierwszy pada jeden element, a reszta zaczyna pracować w gorszych warunkach. Właśnie dlatego przy oględzinach patrzę zarówno na światło, jak i na stan obudowy, klosza, złączy oraz regulacji.

Najbardziej zdradliwy przypadek to reflektor, który świeci, ale świeci źle. Z zewnątrz wszystko wygląda w porządku, a kierowca dopiero nocą zauważa, że granica światła jest rozmyta, jedna strona świeci wyżej albo lampa nie reaguje na obciążenie bagażnika. Taki objaw zwykle oznacza problem w układzie regulacji albo przegrzanie elementów optycznych, a nie zwykłą „zużytą żarówkę”. Zostaje jeszcze kwestia regulacji i homologacji, czyli miejsca, w którym technika spotyka się z przepisami.

Regulacja i wymiana muszą pasować do homologacji

Przy reflektorach nie chodzi wyłącznie o to, żeby „coś świeciło”. Liczy się jeszcze to, jak światło jest rozłożone na drodze, czy nie oślepia innych i czy cały układ pozostaje zgodny z homologacją. Dlatego nie traktuję zamiany lampy albo żarówki jako drobnej czynności kosmetycznej. W reflektorze liczy się zgodność źródła światła, optyki, regulacji i osprzętu elektronicznego.

W praktyce oznacza to kilka prostych zasad. Po pierwsze, nie warto wkładać przypadkowych LED-owych zamienników do reflektora halogenowego, jeśli cała lampa nie została do tego przewidziana i dopuszczona. Po drugie, w mocniejszych lampach automatyczne poziomowanie i układ czyszczenia nie są ozdobą, tylko elementem bezpieczeństwa. Po trzecie, po wymianie całego reflektora, modułu lub elementów regulacji często trzeba zrobić ustawienie podstawowe albo kalibrację diagnostyczną. Ja zawsze sprawdzam też, czy odpowietrzenie nie zostało przypadkiem zatkane podczas naprawy, bo później to właśnie wilgoć wywołuje „zagadkowe” błędy elektryczne.

Jeżeli lampa ma być naprawdę sprawna, musi świecić prawidłowo w każdych warunkach: z pełnym bagażnikiem, po deszczu, po zimnym starcie i po dłuższej jeździe nocą. To właśnie wtedy wychodzi, czy reflektor jest tylko poprawnie zamontowany, czy rzeczywiście działa tak, jak powinien. Na końcu zostaje krótka lista kontroli, którą warto zrobić zanim uzna się temat za zamknięty.

Co sprawdzam, zanim uznam reflektor za sprawny

Jeżeli mam pod ręką samochód z podejrzanym reflektorem, zaczynam od prostych rzeczy i dopiero potem przechodzę do elektroniki. To zwykle najlepsza kolejność, bo pozwala odsiać drobiazgi od realnej awarii i nie wymieniać drogich modułów bez potrzeby.

• Czy klosz nie jest zmatowiony, popękany albo nadmiernie przegrzany.
• Czy wewnątrz lampy nie ma wody, śladów pary lub osadu po wilgoci.
• Czy oba reflektory świecą symetrycznie i mają podobną barwę światła.
• Czy wiązka przewodów, wtyczka i masa nie mają śladów korozji albo przegrzania.
• Czy system poziomowania reaguje po włączeniu zapłonu i zmianie obciążenia auta.
• Czy po wymianie części nie trzeba skasować błędu albo wykonać kalibracji.

Jeśli któryś z tych punktów nie przechodzi testu, problem zwykle nie kończy się na samej żarówce. W reflektorze najczęściej zawodzi nie jeden element, tylko współpraca całego układu: optyki, zasilania, chłodzenia i regulacji. I właśnie dlatego przy diagnozie oświetlenia najlepiej patrzeć na lampę jak na mały system, a nie tylko na źródło światła schowane za kloszem.
