Najważniejsze informacje o bezpiecznikach w W212
- W W212 nie ma jednej centralnej skrzynki - najważniejsze punkty znajdziesz pod maską i w bagażniku, a w niektórych wersjach także w dodatkowych blokach dużej mocy.
- Opis bezpieczników zależy od rocznika, rynku, nadwozia i wyposażenia, więc ten sam numer potrafi oznaczać inny obwód.
- Jeśli przestaje działać tylko jedna funkcja, najpierw sprawdź bezpiecznik i zasilanie tego obwodu; jeśli padło kilka rzeczy naraz, podejrzewaj wspólne zasilanie albo moduł SAM.
- W bagażniku zwykle siedzą obwody komfortu, foteli, ogrzewania tylnej szyby, radia, KEYLESS-GO, czujników parkowania i instalacji przyczepy.
- Nie zwiększaj wartości bezpiecznika „na próbę” - jeśli nowy element przepala się ponownie, przyczyna jest głębiej niż sam bezpiecznik.
Gdzie znajdują się skrzynki bezpieczników w W212

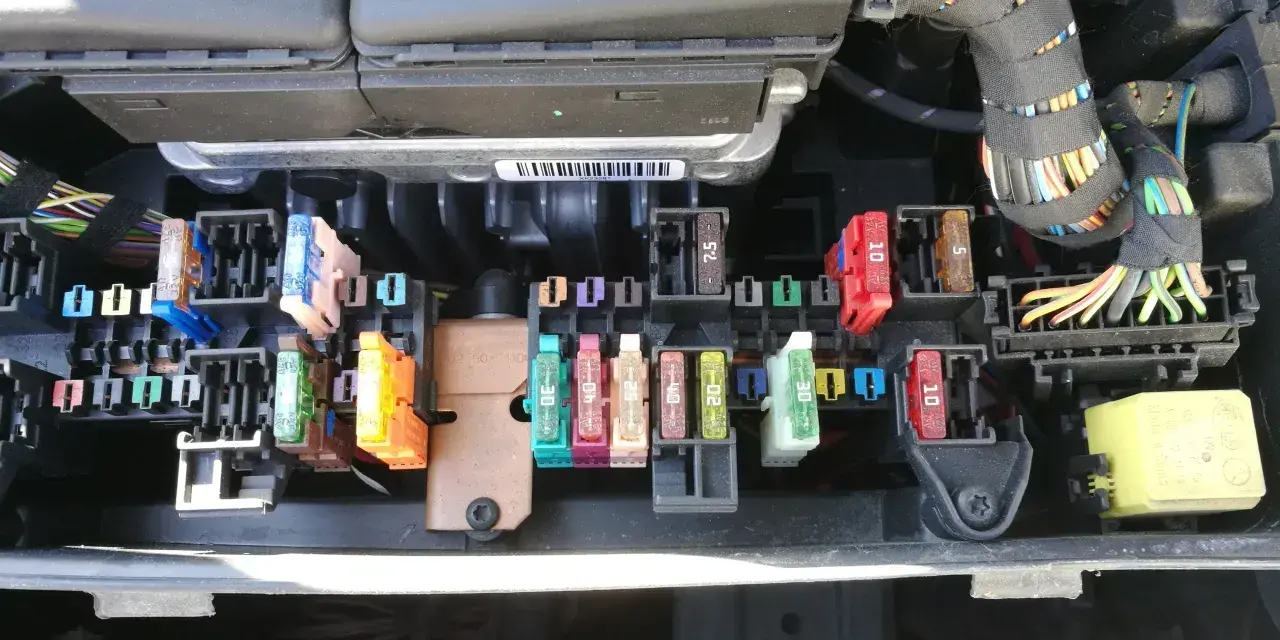

W W212 najważniejsze skrzynki są rozmieszczone tak, żeby oddzielić obwody wysokiego poboru od elektroniki komfortu. Główna skrzynka znajduje się w komorze silnika po lewej stronie, patrząc w kierunku jazdy, a druga kluczowa skrzynka jest w bagażniku po prawej stronie, pod osłoną lub za wykładziną. W instrukcji auta opis i rozdział z przypisaniem bezpieczników są trzymane razem z wyposażeniem pokładowym, więc warto traktować układ jako element konkretnej konfiguracji, nie jako uniwersalny schemat dla całej serii.
| Lokalizacja | Dostęp | Co zwykle obsługuje |
|---|---|---|
| Komora silnika, lewa strona | Po otwarciu pokrywy w komorze i zdjęciu osłony | ESP/ABS, wycieraczki, starter, część oświetlenia, COMAND, radar, AIRMATIC, zasilanie sterowników |
| Bagażnik, prawa strona | Za tapicerką lub pod pokrywą serwisową | Fotele, ogrzewanie tylnej szyby, pompa paliwa, KEYLESS-GO, audio, alarm, czujniki parkowania, kamera |
| Bloki dużej mocy | W zależności od wersji, zwykle przy akumulatorze lub w strefie przedniego zasilania | Alternator, wentylator chłodnicy, wspomaganie, moduły SAM, układy o dużym poborze prądu |
W wersjach z ECO start/stop, hybrydą albo BlueTEC pojawiają się dodatkowe bloki przedwstępnych zabezpieczeń i osobne obwody wysokoprądowe. To ważne, bo w takim aucie nie wszystko da się znaleźć w „zwykłej” skrzynce pod maską. I właśnie od tego rozróżnienia zaczyna się sensowna diagnoza.
Jak czytać opis bezpieczników, żeby nie pomylić obwodów
W praktyce nie wystarczy spojrzeć na sam numer pozycji. Trzeba jeszcze odczytać wartość amperową, opis obwodu i dopisek o wersji wyposażenia. W W212 ten sam slot może oznaczać coś innego w sedanie, kombi, dieslu, benzynie, aucie przed liftm lub po lifcie, a nawet w zależności od rynku. Dlatego w internecie tak często widać rozbieżne tabele - ludzie porównują nie to samo auto.
| Element opisu | Co oznacza | Na co uważać |
|---|---|---|
| Numer | Pozycja w skrzynce | Sam numer nic nie mówi bez wersji auta |
| Amperaż | Prąd znamionowy bezpiecznika | Zawsze wymieniaj na taki sam, nie „mocniejszy” |
| Opis obwodu | Element lub moduł chroniony przez dany bezpiecznik | To podpowiada, gdzie szukać objawu w aucie |
| Dopisek wersji | Informacja, że pozycja dotyczy tylko konkretnego silnika, rynku albo daty produkcji | Najczęstsze źródło pomyłek przy szukaniu schematu |
Ja patrzę na ten układ tak: jeśli z jednego obwodu znika kilka funkcji naraz, nie zaczynam od losowego grzebania po całym aucie, tylko od przypisanej gałęzi zasilania. To prowadzi wprost do tego, co siedzi pod maską i co w W212 najczęściej powoduje prawdziwe zamieszanie.
Co zwykle obsługuje skrzynka pod maską
Przednia skrzynka bezpieczników w W212 odpowiada przede wszystkim za układy, bez których samochód nie powinien funkcjonować albo nie powinien funkcjonować stabilnie. W praktyce trafiają tam obwody związane z ESP, sterowaniem silnika, wycieraczkami, starterem, częścią oświetlenia, COMAND-em, czujnikami asystentów jazdy i niekiedy z AIRMATIC. Jeśli coś tutaj padnie, kontrolki potrafią zapalić się jednocześnie, choć realna awaria dotyczy jednego wspólnego zasilania.
| Przykładowy obwód | Typowy objaw awarii | Co to zwykle oznacza |
|---|---|---|
| Wycieraczki | Brak pracy albo zatrzymanie w połowie | Bezpiecznik, przekaźnik, silnik wycieraczek lub mechanizm |
| ESP / ABS | Kontrolka stabilizacji, komunikat o układzie jezdnym | Nie zawsze czujnik - czasem zasilanie sterownika |
| COMAND / radio | Ekran gaśnie, restartuje się albo milczy | Obwód zasilania, moduł główny lub masa |
| AIRMATIC / asystenci | Komunikaty o zawieszeniu, radarze lub aktywnym bezpieczeństwie | Zasilanie modułu albo układ wysokiego poboru prądu |
| Starter / silnik | Brak rozruchu lub kliknięcie bez obrotu rozrusznika | Nie tylko bezpiecznik, ale też przekaźnik, akumulator lub sterowanie |
Warto pamiętać o jednym szczególe: w Mercedesie istotną rolę odgrywa SAM, czyli moduł nadwozia rozdzielający zasilanie i sygnały dla wielu odbiorników. Gdy jego obwód ma problem, objawy bywają rozlane po całym aucie, a bezpiecznik jest tylko początkiem diagnozy. Z tego miejsca naturalnie przechodzi się do skrzynki w bagażniku, która odpowiada za zupełnie inny zestaw funkcji.
Skrzynka w bagażniku i jej wpływ na komfort oraz wyposażenie
Druga ważna skrzynka w W212 siedzi w bagażniku i obsługuje przede wszystkim wyposażenie komfortowe oraz część elektroniki nadwozia. To właśnie tam często trafiają bezpieczniki od foteli, ogrzewania tylnej szyby, gniazd zasilania, alarmu, anten, KEYLESS-GO, nagłośnienia, czujników parkowania, kamery cofania, a w kombi także elementów związanych z pokrywą tylnej klapy. Na papierze wygląda to jak detal, ale w praktyce jedna uszkodzona gałąź potrafi wyłączyć bardzo odczuwalną funkcję codzienną.
| Obszar | Po co jest ten bezpiecznik | Co zauważy kierowca |
|---|---|---|
| Ogrzewanie tylnej szyby | Duży pobór prądu przy odparowywaniu szyby | Szyba nie czyści się z pary i szronu |
| Fotele i ich regulacja | Zasilanie sterowników i silniczków | Brak regulacji, brak pamięci ustawień, brak podgrzewania |
| KEYLESS-GO i alarm | Obsługa dostępu, anten i zabezpieczeń | Auto gorzej reaguje na klamki lub wyświetla nietypowe błędy |
| Audio i wzmacniacz | Zasilanie systemu multimediów | Cisza w głośnikach albo reset jednostki |
| Czujniki parkowania / kamera | Obwody wspomagające manewrowanie | Brak obrazu, błędy parktronic, ciągłe piszczenie |
| Hak / przyczepa | Obsługa dodatkowej instalacji | Brak świateł przyczepy albo komunikat o błędzie oświetlenia |
Jeśli masz kombi, warto pamiętać jeszcze o wycieraczce tylnej i mechanizmach klapy. W sedanie odpowiednikiem problemu bywa z kolei oświetlenie tylne, zasilanie modułów komfortu albo ogrzewanie szyby. I właśnie dlatego kontrolki na desce nie zawsze mówią wprost, że winny jest bezpiecznik - czasem pokazują tylko skutek, nie źródło problemu.
Jak kontrolki i komunikaty zdradzają problem z bezpiecznikiem
Kontrolka na desce rozdzielczej rzadko powie wprost: „spalił się bezpiecznik”. Częściej zobaczysz komunikat o układzie stabilizacji, asystencie parkowania, zawieszeniu, oświetleniu albo zasilaniu elektroniki. Dla kierowcy to bywa mylące, ale dla diagnosty to cenna wskazówka. Jeśli jedna funkcja zniknęła bez innych objawów mechanicznych, zaczynam od bezpiecznika. Jeśli razem padły dwie lub trzy pozornie niezwiązane rzeczy, patrzę szerzej - na wspólne zasilanie, moduł, masę albo wilgoć w instalacji.
- Jedna funkcja nie działa - najczęściej winny jest bezpiecznik, przekaźnik albo lokalny moduł wykonawczy.
- Kilka funkcji padło naraz - podejrzewam wspólny obwód, zasilanie modułu SAM albo blok przedwstępny.
- Bezpiecznik przepala się ponownie - to zwykle nie jest „zły bezpiecznik”, tylko zwarcie lub przeciążenie po stronie odbiornika.
- Objaw pojawia się i znika - często winna bywa wilgoć, przetarta wiązka, słaby styk albo utlenione gniazdo.
To ważne rozróżnienie, bo w nowoczesnym Mercedesie kontrolka bywa tylko końcowym sygnałem całego łańcucha zdarzeń. Jeśli umiesz ją czytać razem z objawem, oszczędzasz sobie zgadywania. Następny krok to już bezpieczne sprawdzenie samego bezpiecznika, bez robienia z tego eksperymentu na instalacji auta.
Jak sprawdzić i wymienić bezpiecznik bez ryzyka
Najlepiej działa prosta kolejność. Zaczynam od wyłączenia zapłonu i odczekania, aż auto „zaśnie”, bo w W212 część sterowników jeszcze przez chwilę pracuje po zgaszeniu. Potem otwieram właściwą skrzynkę, osuszam ją, jeśli widać wilgoć, i porównuję numer oraz amperaż z tabelą dla mojego auta. Jeśli wkład jest spalony, wymieniam go na identyczną wartość, a nie na „większy, żeby nie wybijało”.
- Wyłącz zapłon, wyjmij kluczyk lub upewnij się, że KEYLESS-GO jest wyłączony.
- Odczekaj chwilę, aż kontrolki i moduły przestaną pracować.
- Otwórz właściwą skrzynkę i sprawdź, czy w środku nie ma wilgoci.
- Porównaj numer pozycji i amperaż z dokumentacją dla swojej wersji auta.
- Wyjmij bezpiecznik wyciągaczem i obejrzyj metalowy mostek wewnątrz.
- Wymień element tylko na taki sam i sprawdź, czy funkcja wróciła.
- Jeśli nowy bezpiecznik przepala się ponownie, zakończ eksperymenty i szukaj zwarcia.
W praktyce przydaje się też zwykły multimetr, bo ciągłość obwodu można sprawdzić szybciej niż na oko. A skoro już mowa o błędach, to właśnie one najczęściej zamieniają prostą naprawę w niepotrzebną gonitwę po całym aucie.
Najczęstsze błędy przy W212 i kiedy problem leży głębiej
Najgorszy nawyk to wkładanie bezpiecznika o wyższym amperażu „na próbę”. To nie naprawia usterki, tylko podnosi ryzyko uszkodzenia przewodów, modułu albo samego odbiornika. Drugim częstym błędem jest korzystanie z tabeli od innej wersji W212 - sedan i kombi potrafią mieć inne rozkłady, a diesel, benzyna i hybryda jeszcze inne dopiski.
- Nie zwiększaj amperażu bezpiecznika.
- Nie zakładaj, że każda skrzynka wygląda tak samo w każdej wersji auta.
- Nie ignoruj wilgoci w bagażniku i śladów korozji na stykach.
- Nie kończ diagnostyki na samym bezpieczniku, jeśli problem wraca po kilku minutach.
- Nie myl uszkodzonego obwodu z problemem masy, przekaźnika albo modułu SAM.
Jeśli bezpiecznik przepala się ponownie, bardzo często winny jest sam odbiornik: silniczek, pompa, grzałka, lampka, moduł fotela albo doposażenie montowane później. Wtedy bezpiecznik jest tylko strażnikiem, który robi swoją robotę. Na koniec zostaje rzecz praktyczna: co warto mieć pod ręką, żeby nie tracić czasu, kiedy elektryka w W212 zacznie kaprysić.
Co warto mieć pod ręką, żeby szybciej ogarnąć elektrykę W212
W tym modelu najlepiej sprawdza się mały zestaw awaryjny: komplet bezpieczników o właściwych wartościach, wyciągacz, latarka i prosty multimetr. Dobrze mieć też zdjęcie własnej skrzynki bezpieczników, bo po latach łatwo pomylić pozycje, zwłaszcza gdy wcześniej ktoś już coś przy aucie grzebał. Jeśli jeździsz wersją bogato wyposażoną, zapisanie numeru VIN i trzymanie schematu zgodnego z konkretną konfiguracją oszczędza więcej czasu niż jakikolwiek „uniwersalny” opis z forum.
W W212 elektryka jest logiczna, ale nie jest identyczna w każdej sztuce. Jeśli zaczniesz od właściwej skrzynki, nie pomylisz objawu z przyczyną i nie podniesiesz na siłę wartości bezpiecznika, większość drobnych problemów rozwiążesz bez stresu. Przy powtarzających się awariach najlepiej przejść od razu do diagnostyki modułów, zasilania i wiązek, bo to właśnie tam zwykle ukrywa się prawdziwy problem.
