Bezpieczniki w Fiacie Doblo odpowiadają za rzeczy, które kierowca zauważa natychmiast: światła, kontrolki, radio, gniazda 12 V, wycieraczki czy centralny zamek. Gdy któryś obwód przestaje działać, najczęściej problem da się zawęzić szybko, ale tylko wtedy, gdy zna się układ skrzynek i umie się czytać ich opis bez zgadywania. Poniżej rozpisuję to praktycznie: gdzie szukać skrzynki, jak odczytać legendę i które obwody najczęściej sprawdzam w pierwszej kolejności.
Najważniejsze informacje o bezpiecznikach w Doblo, które warto znać od razu
- W Doblo zwykle są co najmniej dwie skrzynki: jedna w kabinie, druga w komorze silnika.
- Układ bezpieczników zależy od generacji, rocznika, silnika i wyposażenia, więc numer z internetu nie zawsze pasuje 1:1.
- Ten sam objaw, na przykład brak radia albo jednego światła mijania, może mieć inne oznaczenie w starszym i nowszym aucie.
- Bezpiecznik zawsze wymienia się na taki sam amperaż, a nie na „mocniejszy”, który akurat jest pod ręką.
- Jeśli nowy bezpiecznik przepala się ponownie, zwykle winny jest już przewód, odbiornik, masa albo moduł sterujący.
Gdzie w Doblo szukać skrzynek bezpieczników

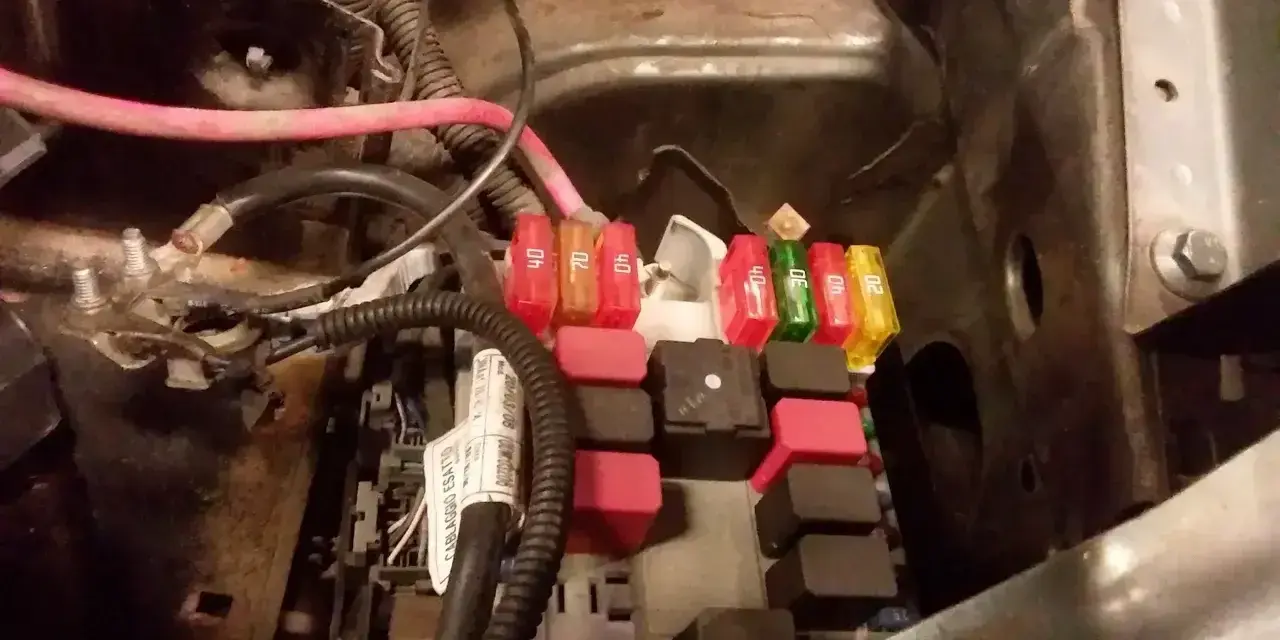

W praktyce najpierw rozróżniam generację auta, bo to od razu zawęża poszukiwania. W starszych Doblò I z lat 2000-2010 masz panel bezpieczników w kabinie oraz skrzynkę w komorze silnika, a w nowszych Doblò II skrzynka pod maską jest przy akumulatorze, po prawej stronie silnika, natomiast skrzynka we wnętrzu znajduje się za osłoną w dolnej części deski rozdzielczej. Warto zapamiętać jedną rzecz: opis na pokrywie jest ważniejszy niż ogólny schemat znaleziony w sieci, bo układ potrafi się różnić nawet między wersjami tego samego modelu.
| Generacja | Skrzynka w kabinie | Skrzynka pod maską | Co to oznacza w praktyce |
|---|---|---|---|
| Doblo I 2000-2010 | Panel przy desce rozdzielczej | Komora silnika | Wiele obwodów komfortu jest w kabinie, a zasilanie silnika i wentylatorów pod maską |
| Doblo II od 2010 | Za osłoną w dolnej części deski, przy kolumnie kierownicy | Po prawej stronie silnika, obok akumulatora | Większość drobnych odbiorników jest łatwo dostępna, ale dokładny opis zależy od wyposażenia |
Ja zwykle zaczynam od kabiny, jeśli nie działa radio, lampka, zamek albo gniazdo 12 V. Pod maskę zaglądam szybciej wtedy, gdy problem dotyczy świateł drogowych, chłodzenia, wentylatora nawiewu lub obwodów silnika. Gdy już wiadomo, gdzie szukać, trzeba jeszcze poprawnie odczytać oznaczenia, bo tu najłatwiej o pomyłkę.
Jak czytać opis bezpieczników bez zgadywania
Legenda bezpieczników jest zbudowana prosto: numer wskazuje pozycję, amperaż mówi o maksymalnym prądzie, a opis obok podaje, co dany obwód chroni. W Fiacie Doblo spotkasz oznaczenia typu F12, F36 czy F53, ale sam numer nic nie daje, jeśli nie uwzględnisz rocznika i wersji auta. Najczęstszy błąd to założenie „byle pasował”, czyli podmiana 7,5 A na 10 A albo 15 A na 20 A tylko po to, żeby samochód jeszcze raz ruszył z miejsca.
- F oznacza pozycję bezpiecznika w legendzie.
- Amperaż to wartość prądu, którą wkładka może bezpiecznie przenieść przed przepaleniem.
- Przekaźnik to sterowany elektrycznie przełącznik, który obsługuje większe obciążenia niż sam mały bezpiecznik.
- BCM czyli Body Computer to centralny moduł, który nadzoruje część instalacji komfortu i zasilania.
- EOBD to standard diagnostyki pokładowej, czyli złącze i logika, dzięki którym komputer zewnętrzny łączy się z autem.
W praktyce czytam opis w tej kolejności: najpierw numer, potem amperaż, na końcu dopiero funkcja obwodu. Jeśli na pokrywie widzę kilka bezpieczników dla jednego układu, nie traktuję tego jak błędu producenta, tylko jak rozdzielenie obciążenia między różne gałęzie instalacji. To właśnie odróżnia szybką diagnozę od przypadkowego podmieniania wkładek.
Które obwody najczęściej trafiają na bezpieczniki
W Doblò najczęściej szukam bezpiecznika wtedy, gdy przestaje działać pojedyncza funkcja albo cały mały pakiet funkcji z jednej gałęzi. Poniżej zestawiam najczęstsze przykłady z dwóch popularnych generacji, bo właśnie tu różnice między rocznikami są najbardziej widoczne.
| Obwód | Doblo I 2000-2010 | Doblo II 2010+ | Typowy objaw awarii |
|---|---|---|---|
| Światło mijania lewe | F5, 10 A | F13, 7,5 A | Nie świeci jedna strona, druga działa normalnie |
| Światło mijania prawe | F10, 10 A | F12, 7,5 A | Gaśnie tylko jedna lampa, kontrolki zwykle zostają aktywne |
| Wentylator nawiewu kabiny | F15, 30 A | F08, 40 A | Nawiew nie reaguje albo działa tylko na wybranych biegach |
| Ogrzewanie tylnej szyby | F19, 30 A | F20, 30 A | Tylna szyba nie odparowuje, często nie grzeją też powiązane elementy |
| Gniazdo 12 V i zapalniczka | F20, 20 A | F85, 30 A lub F95/F96, 15 A | Brak ładowania telefonu, brak zasilania akcesoriów |
| Centralny zamek | F23, 20 A | F38, 20 A | Drzwi nie zamykają się lub otwierają z opóźnieniem |
| Radio i gniazdo diagnostyczne | F22, 10 A | F36, 10 A | Radio milczy, a tester OBD nie łączy się z autem |
| Poduszki powietrzne | F14, 7,5 A | F50, 7,5 A | Świeci kontrolka SRS i system zapisuje błąd |
Na takich przykładach najlepiej widać, że nie szuka się „jednego bezpiecznika od wszystkiego”, tylko konkretnego obwodu. Jeśli padło tylko jedno światło, jedna zapalniczka albo jedna funkcja w kabinie, szansa na winny bezpiecznik jest duża. Jeśli jednak znikają naraz różne elementy, szukam już wspólnego zasilania, modułu albo masy, bo samo włożenie nowej wkładki niewiele da.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Ja zawsze robię to w tej samej kolejności, bo dzięki temu nie gubię się między numerami i nie uszkadzam gniazda. Sama wymiana trwa chwilę, ale tylko wtedy, gdy nie pomija się podstawowych kroków.
- Wyłącz zapłon i odczekaj, aż elektronika przejdzie w spoczynek.
- Otwórz właściwą skrzynkę i porównaj numer z legendą na pokrywie albo w instrukcji.
- Wyjmij bezpiecznik wyciągaczem albo plastikowym chwytakiem, nie metalowym narzędziem.
- Sprawdź, czy metalowy mostek wewnątrz wkładki jest przerwany, przyciemniony albo nadtopiony.
- Włóż bezpiecznik o identycznym amperażu i takim samym typie.
- Uruchom funkcję, która wcześniej nie działała, i sprawdź, czy wszystko wróciło do normy.
- Jeśli nowy bezpiecznik przepala się od razu, przerwij testy i szukaj zwarcia lub uszkodzonego odbiornika.
Ważny detal: nie oceniam bezpiecznika wyłącznie „na oko”, jeśli gniazdo wygląda podejrzanie. Zdarza się, że wkładka jest cała, ale styki są zaśniedziałe albo obudowa gniazda nadtopiona i wtedy problem wraca po kilku minutach. W takich sytuacjach pomaga dopiero dokładniejsza diagnostyka, a nie kolejna wymiana tej samej wkładki.
- Nie wkładaj bezpiecznika o wyższym amperażu „na próbę”.
- Nie mostkuj obwodu drutem ani spinaczem.
- Nie dotykaj gniazd, jeśli skrzynka jest wilgotna lub zabrudzona olejem.
- Nie ignoruj bezpieczników związanych z airbagiem, ABS, ECU i układem paliwowym.
Gdy wiesz już, jak bezpiecznie wymienić wkładkę, pozostaje najważniejsze pytanie: kiedy problem w ogóle nie leży w bezpieczniku. I właśnie tu najczęściej wychodzą pomyłki przy elektryce w Doblo.
Kiedy problem nie leży w samym bezpieczniku
Najbardziej mylący scenariusz jest prosty: bezpiecznik wygląda dobrze, a urządzenie nadal nie działa. Wtedy wiele osób wymienia go drugi i trzeci raz, choć przyczyna leży gdzie indziej. Z mojego doświadczenia najczęściej chodzi o uszkodzony odbiornik, słabą masę, przekaźnik, korozję złącza albo błąd zapisany w module BCM czy ECM.
| Objaw | Co to zwykle oznacza | Na co patrzę dalej |
|---|---|---|
| Nowy bezpiecznik przepala się natychmiast | Najczęściej zwarcie w obwodzie | Żarówka, silniczek, przewód, wilgoć w złączu |
| Bezpiecznik jest cały, ale funkcja martwa | Problem z przekaźnikiem, masą lub sterowaniem | Styk, złącze, moduł BCM, włącznik |
| Nie działa kilka rzeczy naraz | Wspólne zasilanie albo wspólny moduł | Główne zasilanie, skrzynka w komorze silnika, przewody zasilające |
| Kontrolka świeci, ale elektryka działa częściowo | Błąd zapisany w sterowniku | Diagnostyka OBD, odczyt błędów, sprawdzenie historii usterki |
To szczególnie ważne przy obwodach takich jak airbag, ABS, wentylator, ładowanie czy elektroniczne sterowanie szybami. W takich przypadkach sama wkładka bywa tylko elementem większego problemu, a naprawa polega na znalezieniu przyczyny, nie na kasowaniu skutku. Właśnie dlatego przy elektryce Doblo nie opłaca się działać „na ślepo”.
Co warto mieć w Dobló, żeby następna awaria zajęła pięć minut
Najpraktyczniejsze rozwiązanie jest banalne: trzymać pod ręką kilka najczęściej używanych bezpieczników, mały wyciągacz i zdjęcie legendy z własnego auta. Ja dorzucam do tego krótką notatkę o roczniku i wersji silnika, bo przy Doblo to naprawdę ułatwia życie. Jeśli samochód ma rozbudowane wyposażenie, zwłaszcza klimatyzację automatyczną, czujniki ciśnienia, Blue&Me albo dodatkowe ogrzewanie, schemat najlepiej sprawdzić po konkretnym egzemplarzu, a nie po samym modelu.
W praktyce najwięcej czasu oszczędza nie sam zapas bezpieczników, tylko nawyk szybkiego porównania objawu z właściwym obwodem. Gdy kontrolka, radio, szyba albo zamek przestają działać, zaczynam od numeru F, potem sprawdzam amperaż, a dopiero później szukam głębiej w instalacji. Taki porządek naprawdę skraca diagnozę i pozwala uniknąć przypadkowych napraw, które niczego nie rozwiązują.
