Cewka zapłonowa potrafi udawać kilka różnych usterek naraz: od zużytej świecy, przez problem z wiązką, aż po błąd sterowania zapłonem. Pokażę, jak sprawdzić cewkę zapłonową multimetrem, ale też kiedy taki test ma sens, a kiedy jest tylko pierwszym filtrem przed dokładniejszą diagnozą. To ważne, bo w nowoczesnych silnikach samo zmierzenie oporu nie zawsze daje pełny obraz.
Najkrótsza droga do sensownej diagnozy cewki
- Najpierw wyłącz zapłon, odłącz cewkę i obejrzyj obudowę, wtyczkę oraz okolice świecy pod kątem pęknięć, śladów przebicia i wilgoci.
- Mierz oporność tylko wtedy, gdy konstrukcja cewki na to pozwala; w wielu prostszych układach ma to sens, ale w cewkach z elektroniką bywa mylące.
- W wielu klasycznych cewkach spotyka się wartości rzędu 0,4-2 Ω na uzwojeniu pierwotnym i 6 000-10 000 Ω na wtórnym, ale zawsze wygrywa specyfikacja konkretnego auta.
- Jeśli odczyt jest skrajny, jak 0 Ω albo OL / nieskończoność, najpierw wyklucz błąd pomiaru, a dopiero potem zakładaj uszkodzenie cewki.
- Gdy błąd zapłonu przenosi się po zamianie cewek między cylindrami, winna bardzo często jest sama cewka albo świeca, a nie sterownik.
- W cewkach typu coil-on-plug i w układach z modułem wewnętrznym sam omomierz bywa niewystarczający, więc wtedy warto sięgnąć po oscyloskop lub diagnoskop warsztatowy.
Kiedy test cewki miernikiem ma sens
Nie każdą cewkę da się ocenić tak samo. W starszych konstrukcjach, w blokach cewek i w części prostszych układów COP pomiar rezystancji nadal daje dobrą wskazówkę. W nowszych silnikach, zwłaszcza tam, gdzie cewka ma wbudowany moduł, diodę albo jest mocno zintegrowana z elektroniką silnika, odczyt omomierza mówi mniej, niż wielu kierowców się spodziewa.
Ja patrzę na to tak: miernik ma sens, jeśli chcesz szybko odsiać cewkę z przerwą, zwarciem albo wyraźnie odstającą od reszty. Jeśli jednak auto ma już objawy typowe dla pracy pod obciążeniem, a sama rezystancja wygląda poprawnie, test oporności traktuję tylko jako początek.
| Typ cewki | Czy multimetrem da się ją sensownie ocenić | Co sprawdzasz | Najważniejsze ograniczenie |
|---|---|---|---|
| Cewka klasyczna / blokowa | Tak, zwykle całkiem dobrze | Uzwojenie pierwotne i wtórne | Trzeba znać właściwą specyfikację modelu |
| Coil-on-plug | Częściowo | Rezystancję i porównanie między cylindrami | W wielu wersjach wynik nie pokaże usterki pod obciążeniem |
| Cewka z modułem lub diodą | Często słabo lub wcale | Tylko to, co przewiduje producent | Pomiar omowy może być mylący albo niewykonalny |
| Listwa cewek / rail | Tak, ale ostrożnie | Porównanie poszczególnych kanałów | Nie wszystkie piny są przeznaczone do prostego testu rezystancji |
W praktyce najwięcej sensu ma diagnoza tam, gdzie cewka jest odseparowana i ma czytelne piny. Jeśli masz już taki układ, warto dobrze przygotować auto i sam miernik, bo od tego zależy połowa wiarygodności wyniku.
Przygotuj auto i miernik, zanim dotkniesz sondami cewki
Zaczynam od bezpieczeństwa i powtarzalności pomiaru. Silnik ma być wyłączony, zapłon odłączony, a najlepiej także minus akumulatora zdjęty, jeśli dostęp do cewki jest ciasny i grozi przypadkowym zwarciem. Przy cewkach umieszczonych głęboko w studzienkach świec ważne jest też, żeby okolica była sucha i czysta, bo wilgoć potrafi zafałszować objawy bardziej niż sama cewka.
Sam multimetr ustawiam na pomiar Ω w najniższym zakresie odpowiednim dla małych oporów. Przy cewkach pierwotnych chodzi zwykle o wartości poniżej kilku omów, więc liczy się czułość miernika i stan przewodów pomiarowych. To nie jest detal: same przewody potrafią dodać około 0,1-0,2 Ω, a przy tak niskich wartościach robi to różnicę.
- Sprawdź, czy znasz pinout cewki i jej specyfikację.
- Odmierz rezystancję przewodów, zwierając końcówki sond, jeśli miernik nie ma funkcji REL.
- Nie mierz na podłączonym obwodzie, chyba że producent wyraźnie przewiduje taki test.
- Jeśli cewka jest gorąca, daj jej chwilę, bo temperatura może zmienić odczyt i utrudnić porównanie.
Dopiero po takim przygotowaniu sam pomiar ma sens. W kolejnym kroku ważniejsza od samego ruchu sondą jest już poprawna interpretacja wyniku.
Jak wykonać pomiar krok po kroku
Przy prostych cewkach mierzę najpierw uzwojenie pierwotne, potem wtórne. Przy coil-on-plug robię to tylko wtedy, gdy dokumentacja samochodu rzeczywiście przewiduje taki test i podaje miejsca przyłożenia sond. W autach premium z ciasną zabudową, gdzie cewka siedzi głęboko na świecy, najważniejsze jest precyzyjne trafienie w odpowiednie styki, a nie samo „dotknięcie gdzieś miernikiem”.
- Odłącz wtyczkę cewki i upewnij się, że układ nie jest pod napięciem.
- Odszukaj piny uzwojenia pierwotnego według schematu lub opisu producenta.
- Przyłóż sondy do tych dwóch punktów i odczytaj wartość oporu.
- Jeśli cewka ma dostęp do wyjścia wysokiego napięcia, zmierz też uzwojenie wtórne między przewidzianymi punktami.
- Powtórz pomiar na każdej cewce, jeśli silnik ma kilka identycznych sztuk.
- Porównaj wynik z dokumentacją i z pozostałymi cewkami w tym samym silniku.
Wartość skrajnie niska zwykle sugeruje zwarcie, a wartość OL albo nieskończoność najczęściej oznacza przerwę w uzwojeniu lub brak kontaktu na końcówkach pomiarowych. Z kolei wynik tylko trochę poza zakresem nie zawsze oznacza już złą cewkę. Czasem problemem jest styk sond, temperatura albo to, że mierzysz element o konstrukcji innej niż klasyczna cewka z dwoma uzwojeniami.
| Odczyt | Najczęstsza interpretacja | Co robię dalej |
|---|---|---|
| 0 Ω lub bardzo blisko zera | Zwarcie albo błąd pomiaru przewodów | Sprawdzam sondy, zakres i porównuję z inną cewką |
| OL / nieskończoność | Przerwa w obwodzie, uszkodzenie lub brak kontaktu | Powtarzam pomiar, potem oceniam cewkę jako podejrzaną |
| Wartość zbliżona do specyfikacji | Cewka może być sprawna elektrycznie | Sprawdzam świecę, zasilanie, wiązkę i objawy pod obciążeniem |
| Jedna cewka wyraźnie odstaje od pozostałych | Najmocniejszy trop diagnostyczny | Porównuję cylinder, świece i zamieniam cewki miejscami |
Najlepsza praktyka jest prosta: nie ufam jednemu odczytowi w oderwaniu od reszty układu. Właśnie dlatego następny krok to porównanie cewki z resztą zapłonu, bo to często oszczędza niepotrzebnej wymiany części.
Jak odróżnić usterkę cewki od problemu świecy lub instalacji
W układzie zapłonowym rzadko psuje się wyłącznie jeden element w próżni. Z doświadczenia wiem, że najłatwiej pomylić uszkodzoną cewkę z zużytą świecą, przebiciem na przewodzie, korozją w złączu albo problemem z masą. W autach, które już mają za sobą kilka serwisów, wina często leży nie w samej cewce, tylko w tym, że została przeciążona przez zbyt duży odstęp na świecy albo słabe warunki pracy w studzience.
Jeśli silnik pokazuje błąd misfire, na przykład P0301-P0308, a po zamianie cewek między cylindrami kod „przechodzi” razem z cewką, mam mocny argument, że to właśnie ona jest winna. Jeśli błąd zostaje na tym samym cylindrze, patrzę najpierw na świecę, wtrysk, kompresję, wiązkę i sterowanie. To prostsze, niż się wydaje, ale wymaga dyscypliny w kolejnych krokach.
- Sprawdź stan świecy i przerwę na elektrodach.
- Obejrzyj gumową fajkę cewki pod kątem pęknięć i śladów przebicia.
- Poszukaj oleju lub wilgoci w studzience świecy.
- Skontroluj złącze elektryczne, piny i przewód zasilający.
- Porównaj zachowanie silnika na zimno i po rozgrzaniu.
Jeżeli świece są zużyte, cewka musi wytworzyć wyższe napięcie, żeby przeskoczyć iskra, a to z czasem przyspiesza jej awarię. To jeden z powodów, dla których sama wymiana cewki bez kontroli świec bywa połowicznym rozwiązaniem. Następnie warto wiedzieć, jakich błędów nie popełniać, żeby nie wyciągać fałszywych wniosków.
Najczęstsze błędy, które fałszują wynik
Największy problem nie leży w samym mierniku, tylko w pośpiechu. Widziałem już pomiary robione na podłączonej cewce, na złym zakresie, z uszkodzonym przewodem pomiarowym albo bez porównania do dokumentacji auta. W takich warunkach nawet dobry element potrafi wyglądać na uszkodzony.
- Mierzenie oporu bez odłączenia cewki od instalacji.
- Porównywanie wyniku z internetową „średnią” zamiast z danymi konkretnego silnika.
- Ignorowanie rezystancji przewodów pomiarowych przy niskich wartościach.
- Wykonywanie pomiaru tylko na jednej cewce bez porównania pozostałych.
- Ocenianie cewki wyłącznie po oporności, mimo że objaw pojawia się tylko pod obciążeniem.
- Pomijanie faktu, że nie każda cewka da się sprawdzić omomierzem w prosty sposób.
Jeśli wykluczysz te pomyłki, odczyt staje się dużo bardziej wiarygodny. A gdy nadal nie masz pewności, czas przejść na wyższy poziom diagnostyki, bo właśnie tam wychodzą usterki, których zwykły miernik nie widzi.
Kiedy omomierz nie wystarczy i co robię dalej

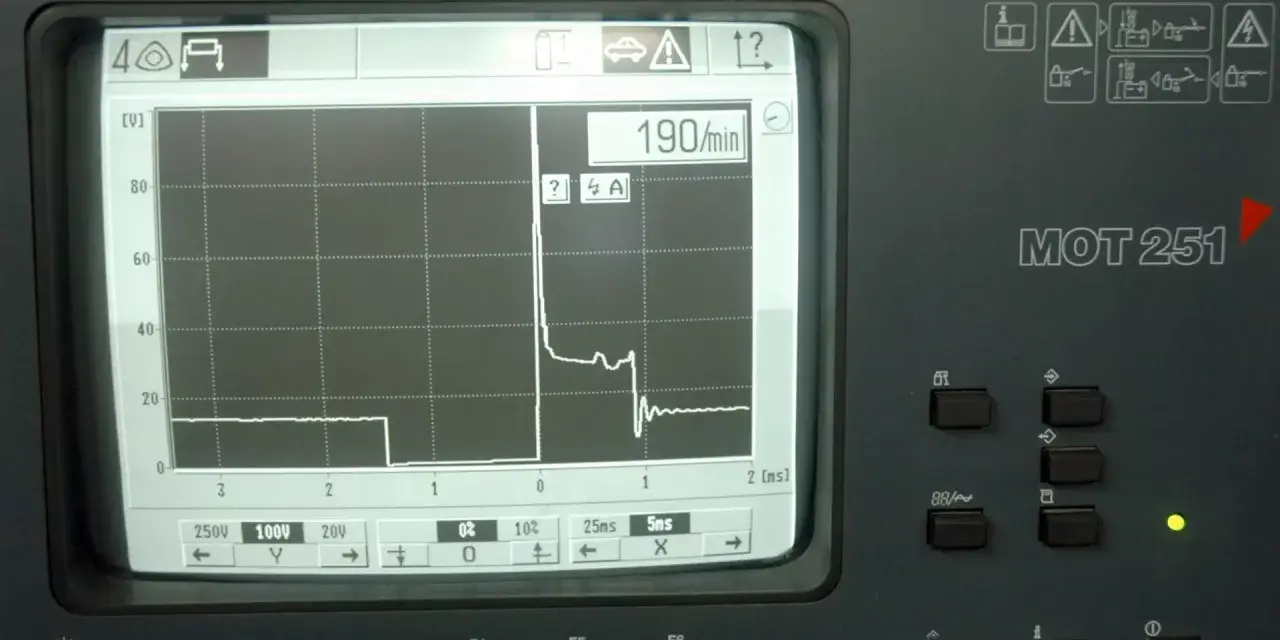

Sam multimer najlepiej wykrywa uszkodzenia statyczne: przerwę, zwarcie albo wyraźną anomalię rezystancji. Nie pokaże mi jednak wszystkiego, co dzieje się przy wysokim napięciu, przy obciążeniu i po rozgrzaniu silnika. Dlatego w praktyce warsztatowej bardzo pomocny jest oscyloskop, bo pokazuje przebieg zapłonu i pozwala ocenić cewkę w ruchu, a nie tylko na stole.
Sięgam po dokładniejszą diagnostykę, gdy:
- silnik szarpie tylko pod obciążeniem;
- problem pojawia się po rozgrzaniu i znika po ostygnięciu;
- rezystancja wygląda poprawnie, ale wypadanie zapłonu wraca;
- cewka ma zintegrowaną elektronikę, przez co pomiar oporu niewiele mówi;
- auto ma kilka identycznych cewek i trzeba ustalić, która zmienia przebieg pracy pod obciążeniem.
W takiej sytuacji używam też testera iskry albo zamiany cewek między cylindrami, bo to nadal szybki i skuteczny sposób na potwierdzenie tropu. Jeśli masz dostęp do profesjonalnej diagnostyki, zyskujesz najwięcej właśnie wtedy, gdy problem jest przerywany, zależny od temperatury albo obciążenia.
Co sprawdzam jeszcze, zanim kupię nową cewkę
Zanim uznam cewkę za winowajcę, sprawdzam jeszcze trzy rzeczy: świece, stan złącza i to, czy w cylindrze nie ma warunków, które nową część zniszczą równie szybko jak poprzednią. To szczególnie ważne w silnikach, gdzie dostęp do zapłonu jest trudny, a wymiana cewki kosztuje więcej niż w prostych jednostkach. Nie lubię wracać do tego samego auta z tą samą usterką po tygodniu, tylko dlatego, że ktoś wymienił pół diagnostyki zamiast przyczyny.
Jeżeli odczyt z multimetru potwierdza problem, wymieniam cewkę dopiero po sprawdzeniu świecy i wiązki, a po naprawie kasuję błędy i robię jazdę próbną w warunkach zbliżonych do tych, w których usterka występowała. To najprostszy sposób, żeby nie zgadywać, tylko rzeczywiście domknąć temat. W praktyce właśnie tak wygląda rozsądna odpowiedź na pytanie, jak sprawdzić cewkę zapłonową multimetrem i nie pomylić diagnozy z przypadkowym odczytem.
