Układ DPF nie psuje się wyłącznie „od filtra”. Bardzo często problem zaczyna się od czujnika różnicy ciśnień, jego zasilania albo zatkanych wężyków, które podają sterownikowi błędny obraz sytuacji. Poniżej pokazuję, jak sprawdzić czujnik różnicy ciśnień dpf multimetrem tak, żeby oddzielić awarię samego sensora od usterki w instalacji lub w wydechu.
Najkrótsza droga do sensownej diagnozy
- Multimetr pozwala sprawdzić zasilanie 5 V, masę, ciągłość przewodów i sygnał wyjściowy czujnika.
- Nie mierzy on bezpośrednio zapchania DPF, więc sam wynik napięcia trzeba interpretować w kontekście całego układu.
- Najpierw oglądam wężyki, wtyczkę i wiązkę, dopiero potem robię pomiary elektryczne.
- W zdrowym układzie sygnał powinien zmieniać się płynnie, a nie skakać albo stać w miejscu.
- Jeśli brakuje 5 V referencyjnych lub masy, winny bywa często przewód, nie sam czujnik.
- Po wymianie sensora w części aut potrzebna jest adaptacja lub inicjalizacja w sterowniku.
Co dokładnie da się sprawdzić multimetrem
Multimetr nie daje odpowiedzi na pytanie, czy filtr DPF jest zapchany sadzą w konkretnym procencie. Daje za to coś równie ważnego: pozwala ocenić, czy czujnik dostaje prawidłowe zasilanie, czy ma dobrą masę i czy jego sygnał zmienia się logicznie wraz z różnicą ciśnień. To właśnie od tych trzech rzeczy zaczynam, bo w praktyce najwięcej błędów wynika nie z samego sensora, tylko z instalacji.
Najczęściej w grę wchodzi czujnik analogowy z trzema przewodami: zasilanie referencyjne 5 V, masa i wyjście sygnałowe. W wielu układach sygnał pracuje w przybliżeniu w zakresie od około 0,5 do 4,5 V, ale nie traktuję tego jako uniwersalnej normy dla każdego auta. Zawsze sprawdzam dane serwisowe konkretnego modelu, bo producenci potrafią różnić się zakresem, sposobem filtracji i logiką pracy sterownika.
| Da się sprawdzić | Co to mówi | Czego to nie rozstrzyga |
|---|---|---|
| Zasilanie 5 V | Czy sterownik i wiązka podają poprawne napięcie odniesienia | Nie potwierdza jeszcze, że sam czujnik mierzy poprawnie |
| Masa | Czy układ ma właściwy punkt odniesienia | Nie pokazuje stanu wężyków ani DPF |
| Sygnał wyjściowy | Czy napięcie reaguje na różnicę ciśnień | Nie mówi wprost, czy filtr jest czysty lub zatkany |
| Ciągłość przewodów | Czy wiązka nie jest przerwana lub zwarta | Nie zastępuje testu pod obciążeniem |
Jeśli potrzebujesz jednego zdania, które porządkuje temat, brzmi ono tak: multimetr sprawdza elektrykę czujnika, a nie jego „intuicję” o stanie filtra. To rozróżnienie oszczędza mnóstwo niepotrzebnych wymian. Następny krok to przygotowanie auta i samego pomiaru tak, aby nie pomylić objawu z przyczyną.
Jak przygotować auto i multimetr, żeby pomiar miał sens

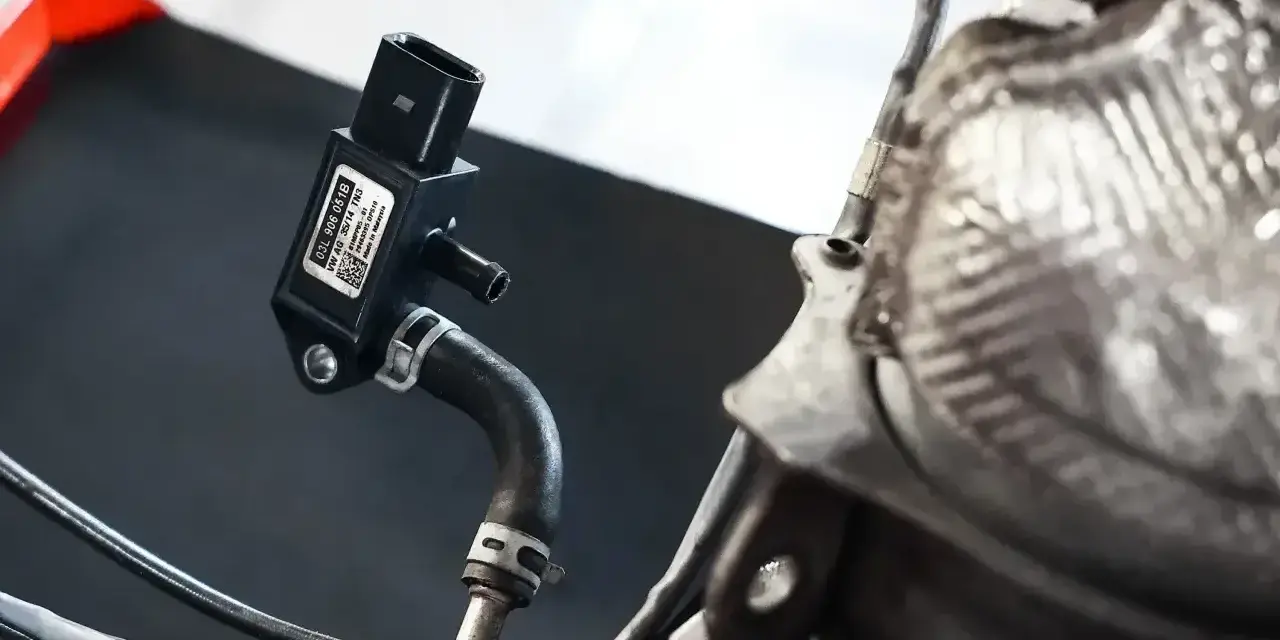

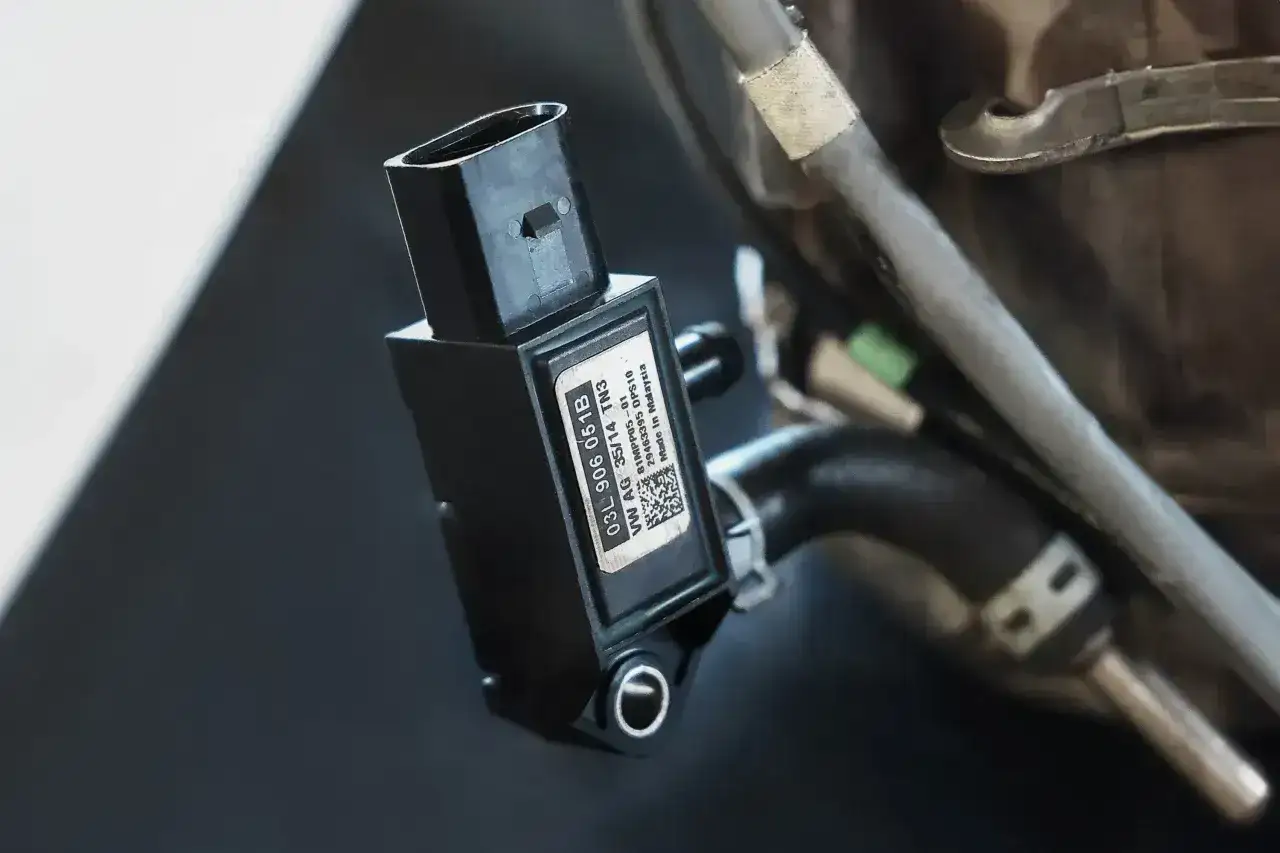

Zanim wezmę miernik do ręki, chcę wiedzieć, że nie walczę z prostą usterką mechaniczną. Czujnik różnicy ciśnień zwykle siedzi w komorze silnika, a do DPF prowadzą do niego dwa cienkie przewody. Właśnie te przewody, złącza i okolice filtra bywają pierwszym źródłem problemu, zwłaszcza w dieslach jeżdżących na krótkich odcinkach.
Do pracy wystarczy kilka rzeczy, ale bez nich łatwo zgadywać zamiast diagnozować:
- multimetr z pomiarem napięcia stałego, ciągłości i oporu,
- cienkie końcówki do back-probingu albo igły diagnostyczne,
- schemat pinów dla konkretnego modelu,
- latarka i rękawice,
- opcjonalnie ręczna pompka z manometrem, jeśli chcesz sprawdzić reakcję czujnika na sztucznie podaną różnicę ciśnień.
Przygotowanie auta ma znaczenie większe, niż wielu kierowców zakłada. Silnik powinien być zimny albo co najmniej nieprzegrzany, bo okolice DPF potrafią mieć bardzo wysoką temperaturę. Auto ustawiam na równej nawierzchni, wyłączam zapłon na czas rozpinania wtyczki i nie przebijam izolacji „na ślepo”, jeśli da się użyć właściwej końcówki diagnostycznej. To drobiazgi, ale właśnie na nich najczęściej psuje się pomiar.
W praktyce przed włączeniem multimetru sprawdzam też rzeczy banalne: czy wężyk nie jest spękany, zgnieciony albo zamieniony miejscami, czy wtyczka siedzi pewnie i czy nie ma zielonego nalotu na pinach. Gdy to jest zaniedbane, można przez godzinę mierzyć dobry czujnik i dojść do złego wniosku. Teraz przejdę do właściwych kroków pomiaru.
Jak krok po kroku zmierzyć czujnik różnicy ciśnień DPF
Najpierw ustawiam multimetr na napięcie stałe. W wielu warsztatowych testach wystarcza zakres 20 V DC albo automatyczny dobór zakresu. Potem pracuję w tej kolejności, bo skraca to diagnostykę i zmniejsza ryzyko błędu:
- Odczytuję kody usterek i zapisuję warunki, w których się pojawiły.
- Oglądam czujnik, wtyczkę i dwa przewody prowadzące do DPF.
- Sprawdzam, czy na pinie zasilania jest około 5 V referencyjnych.
- Mierzę masę, najlepiej pod obciążeniem lub przynajmniej jako spadek napięcia względem akumulatora.
- Badam pin sygnałowy przy włączonym zapłonie i przy pracującym silniku.
- Obserwuję, czy napięcie reaguje płynnie po zwiększeniu obrotów.
- Jeśli mam ręczną pompkę i wiem, jak bezpiecznie ją podłączyć, podaję niewielką, kontrolowaną różnicę ciśnień i patrzę na reakcję sygnału.
Najbardziej interesuje mnie zachowanie sygnału, a nie jedna przypadkowa liczba. Na postoju, przy wyłączonym silniku i prawidłowo podłączonym układzie, napięcie sygnałowe zwykle jest niskie i stabilne. Po uruchomieniu silnika oraz przy lekkim wzroście obrotów powinno zmieniać się płynnie. Jeśli skacze, zanika albo stoi jak przyklejone, mam już mocną wskazówkę.
| Co mierzę | Najczęściej oczekiwany wynik | Co oznacza odchylenie |
|---|---|---|
| Zasilanie referencyjne | Około 5 V, zwykle w granicy 4,8-5,2 V | Brak 5 V sugeruje problem z wiązką, bezpiecznikiem, sterownikiem albo zwarciem |
| Masa | Minimalny spadek napięcia, najlepiej bardzo blisko 0 V | Wyższy spadek wskazuje na słaby punkt masowy, korozję lub przerwę |
| Sygnał bez obciążenia | Wartość niska, ale nie zerowa; często okolice 0,5-1,0 V | 0 V albo 5 V zwykle oznacza zwarcie, przerwę lub martwy czujnik |
| Sygnał przy wzroście ciśnienia | Płynny wzrost napięcia | Skoki, opóźnienia lub brak reakcji sugerują usterkę sensora, przewodów albo przewodów pomiarowych |
Jeśli dysponuję także diagnostyką live data, porównuję napięcie z wartością widoczną w sterowniku. To ważne, bo czasem multimetr pokazuje pozornie poprawny sygnał, a ECU widzi błąd z powodu zakłóceń, przeskoków albo niezgodności z zakresem. Sama analiza napięcia nie zawsze wystarcza, więc trzeba umieć czytać wyniki szerzej.
Jak interpretować wyniki i odróżnić uszkodzony czujnik od problemu w instalacji
Tu najłatwiej popełnić kosztowny błąd. Wymiana czujnika bez sprawdzenia wiązki i wężyków często kończy się powrotem usterki po kilku dniach. Ja patrzę przede wszystkim na wzorzec, nie na pojedynczy odczyt.
| Objaw na mierniku | Prawdopodobna przyczyna | Co robię dalej |
|---|---|---|
| Brak 5 V na zasilaniu | Przerwa, zwarcie, problem po stronie sterownika lub bezpiecznika | Sprawdzam wiązkę od wtyczki do ECU i szukam zwarcia do masy lub plusa |
| Masę widać tylko „na chwilę” albo z dużym spadkiem | Zaśniedziały pin, słaby punkt masowy, uszkodzony przewód | Czyszczę złącza, mierzę spadek napięcia i kontroluję ciągłość przewodu |
| Sygnał ma stale 0 V | Zwarcie do masy, przerwany przewód sygnałowy albo uszkodzony sensor | Odłączam czujnik, sprawdzam reakcję wiązki i porównuję z danymi serwisowymi |
| Sygnał ma stale około 5 V | Zwarcie do zasilania, przerwa w obwodzie sygnałowym albo czujnik poza zakresem | Kontroluję przewód sygnałowy i stan wtyczki, potem testuję czujnik osobno |
| Napięcie zmienia się, ale nielogicznie | Przytkane lub zamienione wężyki, nieszczelność, błędny montaż | Sprawdzam przebieg przewodów, drożność i kierunek podłączenia |
| Wszystko elektrycznie wygląda dobrze, a błąd wraca | DPF jest faktycznie obciążony sadzą lub popiołem | Weryfikuję stan filtra, obciążenie sadzą i warunki regeneracji |
W autach z wyższej półki, także w dieslach klasy premium, układ bywa bardzo czuły na odchylenia. Niewielka korozja pinu albo delikatnie pęknięty przewód potrafi generować takie same objawy jak uszkodzony sensor. Dlatego zanim uznam czujnik za winowajcę, chcę mieć potwierdzenie z co najmniej dwóch niezależnych testów. To jest dużo rozsądniejsze niż wymiana „na próbę”.
Wężyki i króćce potrafią oszukać cały pomiar
To jeden z najbardziej niedocenianych elementów diagnostyki. Czujnik różnicy ciśnień nie mierzy „gołych” spalin z kosmosu, tylko to, co doprowadzą do niego cienkie przewody. Jeśli jeden z nich jest zatkany sadzą, zgnieciony albo źle założony, wynik napięciowy może być kompletnie oderwany od rzeczywistości.
Najczęstsze problemy, które widzę w praktyce, są zaskakująco prozaiczne:
- nagromadzona sadza w cienkim wężyku,
- pęknięcie przewodu przy króćcu,
- odwrócone podłączenie przewodów przed i za DPF,
- przetarcie lub stopienie przewodu przy gorących elementach wydechu,
- woda lub kondensat blokujący przepływ w układzie pomiarowym.
W praktyce lubię najpierw odpiąć przewody i sprawdzić ich drożność osobno. Zrobiłbym to nawet wtedy, gdy czujnik elektrycznie wydaje się sprawny. Czasem wystarczy delikatne przedmuchanie i kontrola, czy wężyk nie ma zwężeń, a sygnał wraca do normy. Jeśli jednak przewody są czyste, a ciśnienie różnicowe nadal wygląda podejrzanie, trzeba spojrzeć szerzej: na sam filtr DPF, styl jazdy i historię regeneracji.
Jest tu jeszcze jedna ważna granica. Multimetr nie powie mi, czy DPF jest zapchany popiołem, a nie sadzą. Nie pokaże też, czy filtr jest po prostu stary i ma ograniczoną przepustowość. Gdy sygnał elektryczny wygląda dobrze, a objawy się utrzymują, sięgam po diagnostykę sterownika i dane o obciążeniu filtra. To naturalne przejście do sprawdzenia najczęstszych błędów przy samym pomiarze.
Najczęstsze błędy przy diagnozie i czego nie robić
W diagnostyce DPF najbardziej kosztuje pośpiech. Da się zrobić pomiar poprawnie, a mimo to wyciągnąć błędny wniosek, jeśli od początku źle ustawimy cel. Najczęściej widzę pięć powtarzalnych błędów.
- Sprawdzanie oporu samego czujnika „na zimno”, jakby był zwykłym rezystorem. W wielu przypadkach to nic nie mówi.
- Ignorowanie masy. Brak dobrego odniesienia potrafi udawać uszkodzony sensor.
- Pomiar na przypadkowym pinie bez schematu. To prosta droga do fałszywego wyniku.
- Wymiana czujnika bez sprawdzenia dwóch wężyków i wtyczki. To jeden z najdroższych skrótów myślowych.
- Próba „naprawy” przez agresywne przedmuchiwanie lub podawanie zbyt dużego ciśnienia. Taki test potrafi uszkodzić delikatny element pomiarowy.
Osobno traktuję też auta, w których po montażu nowego czujnika trzeba wykonać adaptację lub zaprogramowanie w sterowniku. W części modeli to nie jest opcja, tylko normalna procedura serwisowa. Jeśli po wymianie sensor nadal pokazuje błędne wartości, a wszystko mechanicznie wygląda dobrze, problemem może być właśnie brak inicjalizacji albo niepoprawna kalibracja. To szczególnie ważne w samochodach, które jeżdżą dużo po mieście i szybko łapią zanieczyszczenia w układzie DPF.
Dlatego ja zawsze patrzę na cały zestaw objawów: kod błędu, odczyt napięcia, stan przewodów i historię regeneracji. Dopiero wtedy decyzja o wymianie ma sens, a nie jest tylko ruchem z katalogu części.
Zanim wymienisz sensor, sprawdź jeszcze te trzy rzeczy
Gdybym miał zostawić jedną praktyczną zasadę, byłaby bardzo prosta: nie skreślaj czujnika, dopóki nie sprawdzisz zasilania, masy i drożności przewodów. W większości przypadków właśnie tam leży problem, a sam sensor jest tylko „posłańcem” złej informacji. To podejście oszczędza pieniądze i skraca czas naprawy.
Po udanym pomiarze robię jeszcze krótki test drogowy albo obserwuję live data podczas spokojnej jazdy. Jeśli napięcie i odczyt różnicy ciśnień reagują płynnie, a sterownik nie wraca z błędem, diagnoza jest zwykle trafiona. Jeśli nie, wracam do początku i sprawdzam układ pod kątem nieszczelności, przytkanych przewodów oraz rzeczywistego stanu filtra. W przypadku DPF cierpliwość jest często tańsza niż przypadkowa wymiana części.
Jeżeli po tych krokach nadal masz wątpliwości, najlepszy następny ruch to porównanie odczytu z dokumentacją serwisową konkretnego modelu i wykonanie adaptacji po ewentualnej wymianie czujnika. Taka kolejność daje dużo większą szansę, że naprawa zakończy się za pierwszym razem.
