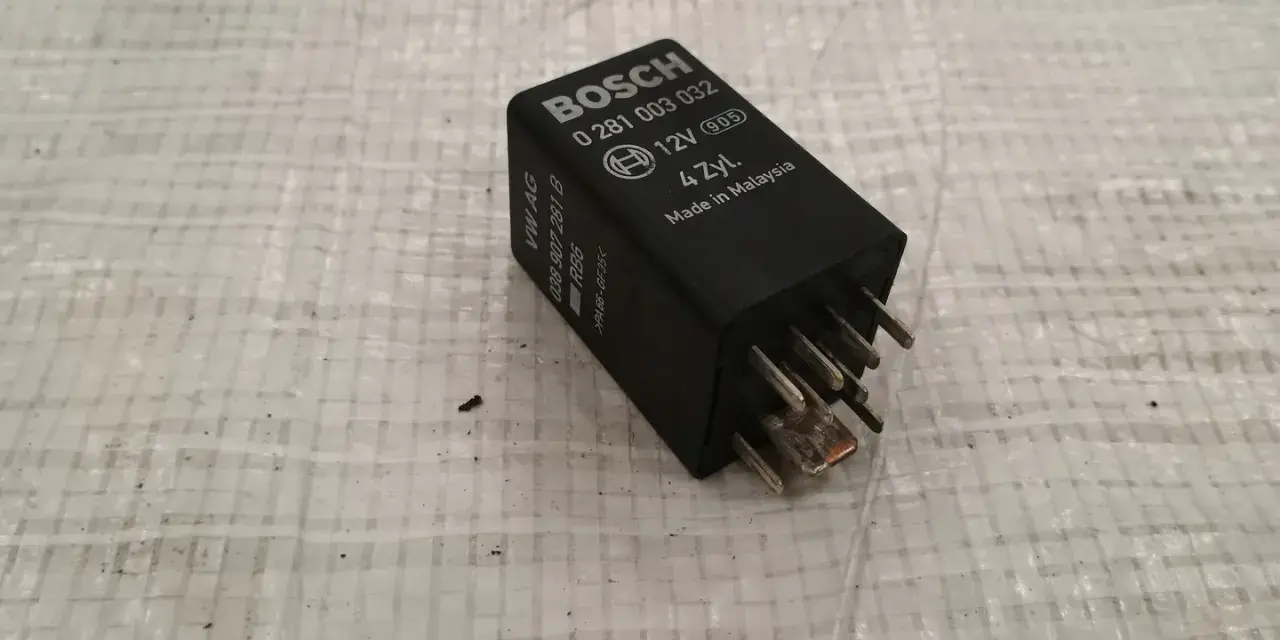

W Audi A4 B7 układ świec żarowych nie ma jednego, uniwersalnego punktu montażu. Ja zawsze zaczynam od kodu silnika, bo w jednych wersjach moduł siedzi przy lewym podszybiu, a w innych za dolną osłoną po lewej stronie deski. Poniżej pokazuję, gdzie go szukać, jak odróżnić awarię przekaźnika od problemu ze świecą i co sprawdzić, zanim kupisz część na ślepo.
Najkrótsza droga do właściwego miejsca
- Najczęściej moduł świec żarowych w A4 B7 siedzi w skrzynce elektrycznej przy lewym podszybiu.
- W części wersji to nie klasyczny przekaźnik, tylko sterownik automatyki rozgrzewania świec.
- W niektórych silnikach 2.0 TDI trzeba szukać elementu za dolną osłoną po lewej stronie deski.
- Bezpiecznik S39 i wilgoć w okolicy podszybia to dwa tropy, które warto sprawdzić od razu.
- Migająca kontrolka świec nie zawsze oznacza same świece, często sygnalizuje też problem z zasilaniem lub sterowaniem.
Gdzie szukać modułu świec żarowych w Audi A4 B7
W tym modelu kluczowe jest rozróżnienie między wersjami silnikowymi. W praktyce najczęściej szukam elementu w skrzyneczce elektrycznej przy lewym podszybiu, czyli pod plastikową osłoną u podstawy przedniej szyby po stronie kierowcy. Tam zwykle trafisz na wspornik przekaźników i bezpieczników, a obok niego na moduł odpowiedzialny za grzanie świec.
Pod pojęciem podszybie chodzi po prostu o przestrzeń pod plastikową osłoną przy szybie czołowej. To miejsce, w którym producent lubił chować przekaźniki, bezpieczniki i elementy sterujące, bo jest blisko komory silnika, a jednocześnie da się tam jeszcze sensownie poprowadzić wiązkę.
| Kod silnika | Co zwykle tam siedzi | Gdzie szukać | Co zobaczysz po demontażu osłon |
|---|---|---|---|
| AVB, AVF, AWX | J52, czyli klasyczny przekaźnik świec żarowych | Lewa strona podszybia, skrzynka elektryczna | Wspornik przekaźników i bezpieczników z jednym z gniazd opisanych jako układ grzania |
| BKE, BPW, BRB, BRC | J179, czyli sterownik automatyki rozgrzewania świec | To samo miejsce przy lewym podszybiu | Moduł elektroniczny, który pełni rolę przekaźnika, ale nie jest nim w klasycznym sensie |
| BLB, BRD, BVA, BNA | J359 i J360, czyli przekaźniki małej i dużej mocy grzania | Za tablicą przyrządów, po lewej stronie | Wspornik przekaźników za dolną osłoną w kabinie |
To ważne, bo wielu właścicieli szuka jednego, identycznego przekaźnika dla wszystkich diesli, a w A4 B7 tak to nie działa. Jeśli nie masz pewności, zacznij od kodu silnika z naklejki danych auta albo książki serwisowej. Dopiero wtedy szukanie ma sens i nie kończy się rozbieraniem połowy podszybia bez potrzeby.
Po czym poznać, że problem leży w sterowaniu świecami
Objawy usterki w układzie świec żarowych są podstępne, bo łatwo pomylić je z osłabionym akumulatorem albo pojedynczą wadliwą świecą. Najbardziej charakterystyczny sygnał to gorszy rozruch na zimno, szczególnie po nocnym postoju. Drugi trop to kontrolka świec, która miga albo zapala się nieregularnie, mimo że silnik po chwili pracuje w miarę normalnie.
Ja patrzę na objaw i dopiero potem na część. Jeśli problem dotyczy wyłącznie mrozów albo chłodnych poranków, winna bywa sama świeca, złącze albo spadek napięcia. Jeśli natomiast układ nie grzeje wcale, błędy wracają po skasowaniu albo kontrolka świec zachowuje się dziwnie również po odpaleniu, wtedy podejrzenie pada mocniej na przekaźnik lub sterownik.
| Objaw | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Trudny rozruch tylko na zimno | Świece, zasilanie albo słaby akumulator | Napięcie, bezpiecznik, oporność świec |
| Migająca kontrolka świec | Błąd sterowania, niekoniecznie samej świecy | Odczyt błędów i stan wiązki |
| Brak napięcia na wszystkich świecach | Bezpiecznik, moduł lub zasilanie modułu | S39, masa, wtyczki przy podszybiu |
| Awaria tylko jednego cylindra | Pojedyncza świeca albo przewód | Test samej świecy i przewodu do cylindra |
W Audi kontrolka świec potrafi być sygnałem szerszego problemu z elektroniką silnika, więc sam symbol nigdy nie daje pełnej odpowiedzi. To właśnie dlatego po objawie przechodzę do pomiaru, a nie do natychmiastowego zamawiania części.
Jak sprawdzić układ bez wymiany na ślepo
Jeśli chcesz trafić w problem za pierwszym razem, idź po kolei. Ja robię to w takiej kolejności, bo najpierw weryfikuję zasilanie i dopiero potem samą elektronikę. Taki plan oszczędza czas i chroni przed kupowaniem niepasującego modułu.
- Odczytaj kod silnika. Bez tego łatwo szukać w złym miejscu.
- Sprawdź bezpiecznik świec żarowych, zwłaszcza S39, oraz stan złączy w skrzynce przy podszybiu.
- Obejrzyj okolice lewej strony podszybia pod kątem wilgoci, korozji i zielonego nalotu na pinach.
- Zmierz, czy na wyjściu do świec pojawia się napięcie po włączeniu zapłonu i na zimnym silniku.
- Porównaj świece między sobą. Jedna odbiegająca od reszty często jest winna bardziej niż cały moduł.
- Jeśli auto ma diagnostykę komputerową, odczytaj błędy i porównaj je z objawem, zamiast kasować je w ciemno.
Najbardziej praktyczny test to połączenie odczytu błędów z prostym pomiarem napięcia. Jeśli zasilanie nie dochodzi do modułu, problem jest gdzie indziej niż w samym przekaźniku. Jeśli zasilanie jest, a wyjścia nie ma, wtedy dopiero sens ma podmiana elementu. To brzmi banalnie, ale właśnie na tym etapie najczęściej ucieka czas i pieniądze.
Co najczęściej psuje diagnozę
Przy tej usterce ludzie najczęściej mylą lokalizację z funkcją. Ktoś szuka klasycznego przekaźnika, a w jego aucie siedzi już sterownik elektroniczny. Ktoś inny kupuje część po samym opisie modelu, bez kodu silnika, i dostaje element, który pasuje „prawie” albo w ogóle nie współpracuje z instalacją.
- Zakładanie, że każdy diesel w A4 B7 ma ten sam układ grzania.
- Ignorowanie wilgoci pod osłoną podszybia.
- Wymiana świec bez sprawdzenia zasilania i bezpiecznika.
- Pomijanie słabego akumulatora, który potrafi udawać awarię układu świec.
- Kupowanie używanego modułu bez sprawdzenia numeru części i wersji silnika.
W praktyce największy błąd to robienie diagnozy „na pamięć”. A4 B7 ma kilka odmian układu grzania i to, co działa w jednym silniku, w drugim prowadzi w ślepą uliczkę. Dlatego zanim cokolwiek wymienisz, upewnij się, że patrzysz na właściwy wspornik i właściwy typ modułu.
Ile kosztuje naprawa i kiedy wymiana ma sens
Jeśli układ jest tylko zabrudzony, zaśniedziały albo zalany wilgocią, czasem wystarcza czyszczenie styków i naprawa złącza. To najtańszy scenariusz, ale też najmniej efektowny, bo wymaga dobrej oceny stanu instalacji. Gdy jednak sam moduł jest uszkodzony, koszt rośnie wyraźnie.
W aktualnych katalogach części widać rozpiętość od około 75 zł za prostszy zamiennik do około 737-801 zł za droższe elementy OEM, zależnie od wersji silnika i producenta. To dobry sygnał ostrzegawczy: w A4 B7 nie kupuje się „po nazwie”, tylko po numerze i zgodności z konkretną odmianą układu.
| Rozwiązanie | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Czyszczenie i naprawa złącza | Gdy widać korozję, wilgoć lub luźny styk | Niski koszt, szybki efekt | Nie pomoże przy uszkodzonej elektronice |
| Zamiennik | Gdy numer części się zgadza i instalacja jest zdrowa | Rozsądna cena | Jakość bywa różna między producentami |
| Oryginał | Gdy auto ma być po prostu pewne i bezpowrotne w naprawie | Największa zgodność | Najwyższy koszt |
| Używany moduł | Tylko awaryjnie i po sprawdzeniu numerów | Najtańszy wariant | Ryzyko powtórki usterki |
Ja używkę traktuję tylko jako rozwiązanie tymczasowe. Jeśli auto ma jeździć codziennie, lepiej dopłacić do części, która pasuje dokładnie do kodu silnika i nie wymaga później ponownej rozbiórki podszybia. W tym układzie robocizna bywa bardziej irytująca niż sama część.
Co sprawdzić po naprawie, żeby problem nie wrócił
Po wymianie samego przekaźnika albo sterownika nie zamykam tematu od razu. Zawsze sprawdzam jeszcze odpływy podszybia, bo zapchane kanały wodne potrafią zalać skrzynkę i zabić nowy element szybciej, niż kierowca zdąży to zauważyć. To szczególnie ważne w autach, które stoją pod drzewami albo długo jeździły z zatkanymi odpływami.
Warto też zerknąć na stan akumulatora i przewodów masowych. Słabe zasilanie potrafi udawać awarię modułu, a po wymianie części problem i tak wraca. Jeśli po naprawie kontrolka świec zachowuje się normalnie, silnik odpala bez zwłoki i błędy nie wracają po kilku cyklach jazdy, to zwykle znak, że trafiłeś w prawdziwą przyczynę.
W Audi A4 B7 najważniejsze jest nie tyle samo znalezienie przekaźnika, ile rozpoznanie, który układ masz w swoim silniku. Gdy to ustalisz, lokalizacja przestaje być zagadką: jedne wersje mają moduł przy lewym podszybiu, inne pod deską po stronie kierowcy, a dalsza diagnoza sprowadza się już do bezpiecznika, zasilania, wiązki i samej świecy. To właśnie ta kolejność oszczędza najwięcej czasu i pieniędzy.
