Układ SRS nie wybacza zgadywania, dlatego przy diagnozie liczy się nie tylko sam element, ale też to, gdzie został zamontowany i z czym współpracuje. W praktyce odpowiedź na pytanie czujnik uderzeniowy gdzie się znajduje zależy od tego, czy mówimy o sensorze przednim, bocznym czy centralnym, bo każdy z nich pilnuje innej strefy auta. W samochodach klasy premium, także europejskich, te elementy bywają schowane głębiej niż się wydaje, więc bez właściwej wiedzy łatwo szukać nie tam, gdzie trzeba.
Najkrócej, czujnik uderzeniowy nie ma jednego stałego miejsca
- Najczęściej szuka się go z przodu auta, przy pasie przednim, belce czołowej albo w okolicy chłodnicy.
- Czujniki boczne zwykle siedzą w słupku B, progu, drzwiach lub przy tylnym nadkolu.
- W wielu autach centralny moduł SRS jest pod tunelem środkowym albo pod deską rozdzielczą.
- Różne wersje tego samego modelu mogą mieć inną liczbę sensorów i inną lokalizację montażu.
- Przy pracy przy SRS trzeba odłączyć akumulator i odczekać kilka minut zgodnie z procedurą producenta.
Gdzie najczęściej montuje się czujniki uderzeniowe
Najbardziej typowe miejsca są dość powtarzalne, choć producent potrafi je rozmieścić inaczej w zależności od generacji auta, wersji nadwozia i wyposażenia. Ja zawsze zaczynam od rozróżnienia, czy chodzi o czujnik czołowy, boczny, czy o centralny moduł decyzyjny układu SRS, bo to od razu zawęża obszar poszukiwań. Nie ma jednego uniwersalnego miejsca, ale są lokalizacje, które pojawiają się najczęściej.
| Miejsce montażu | Co zwykle tam znajdziesz | Po co właśnie tam | Co to oznacza dla serwisu |
|---|---|---|---|
| Pas przedni, belka czołowa, okolice chłodnicy | Przedni sensor zderzeniowy | Szybki odczyt uderzenia czołowego | Często trzeba zdjąć zderzak, grill lub osłony przednie |

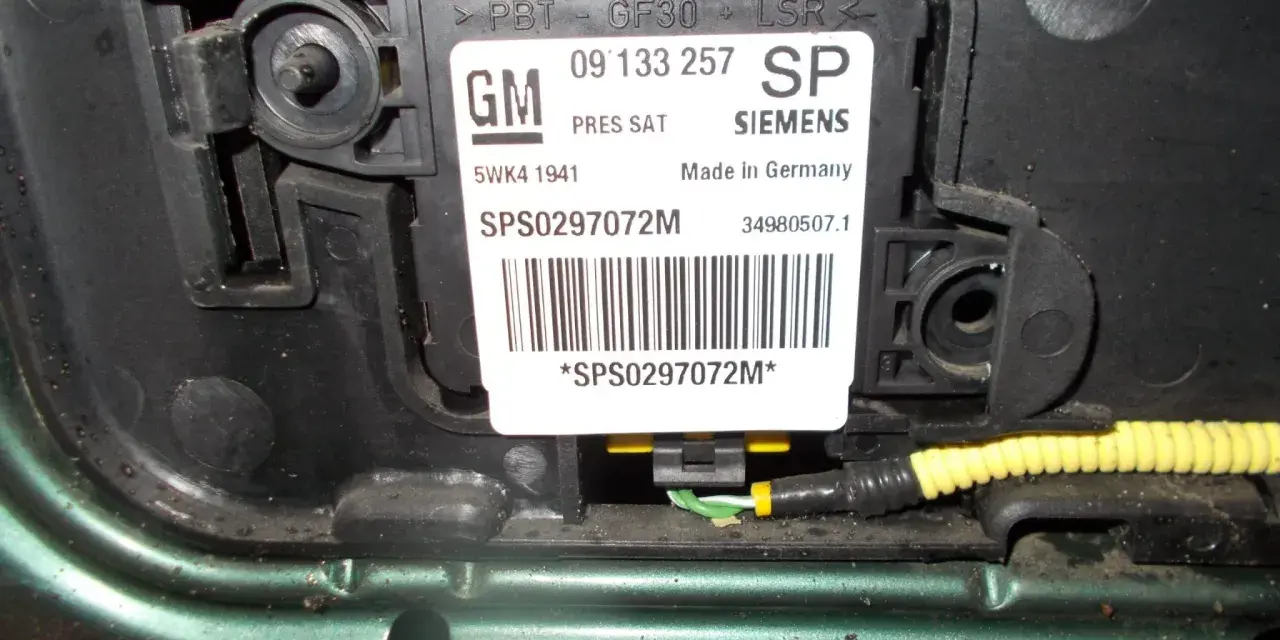

| Słupek B, próg, okolice drzwi | Sensor boczny | Reakcja na uderzenie w bok auta | Dostęp bywa pod tapicerką i listwami progowymi |
| Tunel środkowy, konsola, okolice pod deską | Centralny moduł SRS lub akcelerometr | Analiza przeciążeń całego nadwozia | Rozbiórka wnętrza wymaga ostrożności i dokumentacji |
| Tylne nadkole, tylny słupek, czasem drzwi tylne | Dodatkowy sensor boczny lub tylny | Obsługa rozbudowanych układów bocznych i kurtyn | W większych autach lokalizacja może być bardziej rozproszona |
W praktyce czujnik bywa ukryty nie tam, gdzie widać pierwszy ślad po kolizji, tylko tam, gdzie konstrukcja nadwozia najlepiej przenosi przeciążenie. To właśnie dlatego w jednym modelu znajdziesz go przy zamku maski, a w innym dopiero po zdjęciu bocznej tapicerki. Ten rozkład ma sens, bo kolejne sekcje nadwozia przekazują inny rodzaj sygnału niż sam zderzak czy poszycie drzwi, a to prowadzi nas do tego, dlaczego producent nie stosuje jednego schematu dla wszystkich aut.
Dlaczego jedno auto ma ich kilka
Nowoczesny samochód nie opiera bezpieczeństwa na jednym detektorze. Układ SRS zbiera dane z kilku punktów, a potem porównuje je z logiką sterownika, żeby odróżnić realne zderzenie od mocnego dobicia zawieszenia, uderzenia kołem w krawężnik czy kontaktu parkingowego. Im bardziej rozbudowane wyposażenie bezpieczeństwa, tym bardziej rozproszony układ pomiarowy.
W praktyce wygląda to tak: sensor przedni pilnuje strefy zgniotu, boczny reaguje na gwałtowne przeciążenie boku nadwozia, a centralny moduł SRS podejmuje decyzję, czy uruchomić poduszki, napinacze pasów i kurtyny. W autach klasy premium, także w europejskich modelach, takie rozwiązanie jest szczególnie częste, bo samochód ma więcej stref ochrony i więcej wariantów wyzwalania. Dzięki temu system może zareagować precyzyjniej, ale dla użytkownika oznacza to jedno: bez schematu konkretnego modelu nie da się zgadywać lokalizacji na ślepo.
Warto też pamiętać, że w starszych autach potocznie „czujnikiem uderzeniowym” bywa nazywany również wyłącznik po kolizji, który odcina zasilanie paliwa albo blokuje rozruch. To nie zawsze jest ten sam element co sensor poduszek, więc pierwszym krokiem jest ustalenie, czy problem dotyczy SRS, czy blokady po wypadku. To rozróżnienie oszczędza mnóstwo czasu, bo dalej diagnozuje się zupełnie inny obwód.
Jak znaleźć lokalizację w swoim modelu bez zgadywania
Ja zaczynam od danych auta, a nie od rozbierania plastików. W praktyce najwięcej daje numer VIN, kod błędu i dokumentacja serwisowa, bo to od razu pokazuje, czy mówimy o czujniku przednim, bocznym, czy o module centralnym. Jeśli chcesz dojść do miejsca montażu szybko i bez ryzyka, trzymaj się prostego porządku działań.
- Sprawdź instrukcję obsługi lub dokumentację serwisową dla konkretnego VIN.
- Odczytaj kody błędów z modułu SRS, bo opis często zdradza stronę auta albo typ sensora.
- Porównaj objaw z lokalizacją: przód, bok, tylna część nadwozia albo wnętrze przy tunelu.
- Oceń, czy element jest widoczny po zdjęciu osłony, czy dopiero po demontażu tapicerki lub zderzaka.
- Jeśli auto było po kolizji, sprawdź też wiązkę, wtyczki i sam sterownik, nie tylko czujnik.
Przy demontażu obowiązuje jedna zasada, której nie lubię pomijać nawet w prostych przypadkach: odłącz akumulator i odczekaj kilka minut. W zależności od konstrukcji producent zaleca zwykle co najmniej 3 minuty, a w części procedur 5-10 minut, żeby rozładowały się kondensatory układu. To nie jest przesada, tylko normalna ostrożność przy pirotechnice samochodowej. Jeśli nie masz pewności, lepiej zatrzymać się na etapie identyfikacji niż od razu zdejmować poduszkę, napinacz albo boczną osłonę.
Właśnie tutaj widać różnicę między zwykłą naprawą a pracą przy SRS. W serwisie nie szuka się czujnika „na oko”, tylko według błędu, wersji nadwozia i przebiegu przewodów, a dopiero potem zdejmuję osłony. To podejście jest wolniejsze tylko na początku, ale finalnie daje mniej przypadkowych uszkodzeń i mniej niepotrzebnych kosztów.
Objawy uszkodzenia i pułapki diagnozy
Najbardziej oczywisty sygnał to kontrolka SRS albo komunikat o błędzie poduszek powietrznych na zestawie wskaźników. Tyle że sama lampka nie mówi jeszcze, że winny jest konkretny sensor. Często problem leży w wiązce, wtyczce, zawilgoceniu złącza albo w module, który zapisał błąd po zdarzeniu drogowym. Dlatego ja zawsze traktuję kontrolkę jako początek diagnozy, a nie gotową odpowiedź.
Do częstych objawów należą także:
- stałe świecenie kontrolki SRS po naprawie blacharskiej,
- błąd pojawiający się po zdjęciu fotela, konsoli lub bocznej tapicerki,
- brak reakcji napinaczy albo poduszek po kolizji,
- komunikat o błędzie czujnika bocznego, mimo że sam sensor wygląda dobrze,
- wilgoć pod wykładziną lub korozja przy złączach w podłodze i progu.
Jest jeszcze jedna pułapka: po wypadku auto może nie odpalać nie dlatego, że uszkodził się sam czujnik, tylko dlatego, że sterownik zablokował rozruch albo zapisał dane zderzenia. W starszych konstrukcjach spotyka się też osobne odcięcie paliwa. To ważne, bo w takim przypadku szukanie sensora w zderzaku niczego nie da, jeśli problem siedzi w module SRS albo w procedurze odblokowania po kolizji.
W praktyce błędna diagnoza najczęściej bierze się z pośpiechu. Ktoś widzi kontrolkę, wymienia przypadkowy element i dopiero potem okazuje się, że prawdziwą przyczyną był urwany przewód przy progu albo źle wpięta kostka pod fotelem. To właśnie dlatego przy SRS liczy się logika objawu, nie sama intuicja.
Jak bezpiecznie podejść do demontażu i wymiany
Przy układzie poduszek nie ma miejsca na improwizację. Sensor uderzeniowy jest elementem bezpieczeństwa biernego, więc musi być zamontowany w odpowiednim kierunku, na właściwym mocowaniu i z prawidłowym momentem dokręcenia. Nawet niewielkie przekoszenie albo luźny montaż potrafi zmienić odczyt przeciążenia, a wtedy system może zadziałać za późno albo w ogóle nie wtedy, kiedy powinien.
Jeśli dochodzi do wymiany, trzymam się kilku zasad:
- zawsze odłączam akumulator i czekam zgodnie z procedurą producenta,
- nie mierzę obwodów pirotechnicznych zwykłym omomierzem bez wiedzy o procedurze,
- nie używam przypadkowych zamienników o niepewnych parametrach,
- sprawdzam stan wiązki, bo uszkodzony przewód często wygląda jak wadliwy czujnik,
- po kolizji kontroluję także sterownik SRS, napinacze i taśmę pod kierownicą, jeśli błąd tego wymaga.
W wielu autach jeden sensor nie działa w izolacji od reszty systemu. Jeśli wystrzeliły poduszki, sama wymiana czujnika może być tylko częścią naprawy, bo sterownik bywa zapisany jako uszkodzony albo wymaga wymiany, resetu lub programowania. To szczególnie istotne w autach bardziej zaawansowanych, gdzie producent traktuje układ jako całość, a nie zbiór luźnych części.
Jeżeli robisz to poza warsztatem, najbezpieczniej ograniczyć się do wstępnej identyfikacji i odczytu kodów. Przy samym demontażu łatwo uszkodzić klips, wtyczkę albo osłonę, a wtedy mała naprawa zamienia się w większy problem. I właśnie z tego powodu przy SRS opłaca się pracować wolniej niż zwykle.
Najczęstsze pomyłki przy szukaniu tego elementu
Najbardziej klasyczny błąd to mylenie czujnika poduszek z wyłącznikiem bezwładnościowym odcinającym paliwo. Drugi to przekonanie, że sensor zawsze siedzi przy samym zderzaku. W nowoczesnych autach często jest dokładnie odwrotnie: element jest osadzony głębiej, w konstrukcji nośnej nadwozia albo za tapicerką słupka.
Do typowych pomyłek należą też:
- szukanie tylko jednego czujnika, choć auto ma kilka punktów pomiarowych,
- ignorowanie różnic między wersją z kurtynami a wersją podstawową,
- zakładanie, że błąd oznacza uszkodzony sensor, choć winna jest wtyczka lub przewód,
- rozbieranie wnętrza bez wcześniejszego odczytu kodu błędu,
- kasowanie kontrolki bez usunięcia źródła problemu.
Warto też uważać na internetowe skróty myślowe. To, że w jednym modelu sensor boczny jest w słupku B, nie znaczy, że w kolejnym roczniku będzie w tym samym miejscu. Producenci zmieniają konstrukcję po liftingu, po zmianie norm bezpieczeństwa albo po wprowadzeniu innej wersji nadwozia. Jeśli ktoś szuka „na pamięć”, zwykle traci czas, a czasem jeszcze uszkadza tapicerkę lub wiązkę.
Co warto sprawdzić przed wymianą, żeby nie płacić dwa razy
Zanim zamówisz część albo oddasz auto do rozbierania, sprawdź trzy rzeczy: dokładny kod błędu, miejsce wystąpienia problemu i historię kolizji lub napraw blacharskich. To naprawdę wystarcza, żeby odróżnić przypadek, w którym trzeba wymienić czujnik, od sytuacji, w której wystarczy naprawa wiązki albo poprawienie złącza. W praktyce właśnie ta kolejność oszczędza najwięcej pieniędzy.
Jeśli auto jest z segmentu premium, nie zakładaj, że najtańsza droga będzie najlepsza. W takich konstrukcjach system bezpieczeństwa bywa bardziej czuły na montaż, wersję osprzętu i kodowanie po wymianie. Dlatego przy układzie SRS wybieram sprawdzony schemat: identyfikacja, odczyt błędów, lokalizacja, dopiero potem wymiana. Taka kolejność jest nudna, ale skuteczna.
