W BMW X5 E70 elektryka jest rozdzielona rozsądnie, ale bez znajomości układu łatwo szukać usterki w złym miejscu. Poniżej rozbijam temat na konkretne strefy: gdzie są skrzynki bezpieczników, które obwody warto sprawdzać najpierw i jak odróżnić zwykły przepalony bezpiecznik od problemu w module albo wiązce. To praktyczny przewodnik dla kierowcy, który chce szybko ustalić, dlaczego przestał działać klakson, gniazdo 12 V, wycieraczka albo centralny zamek.
Najkrótsza droga do diagnozy to sprawdzenie właściwej strefy zasilania i karty przypisań po VIN
- W E70 bezpieczniki są rozrzucone w kilku miejscach, nie tylko pod schowkiem.
- Najpierw sprawdza się obwód objęty objawem, a dopiero potem sam bezpiecznik.
- W bagażniku znajdziesz kartę z przypisaniem, ale w autach z różnym wyposażeniem schemat potrafi się różnić.
- Bezpiecznik o wyższym amperażu nie rozwiązuje problemu i może uszkodzić instalację.
- Jeśli pada kilka funkcji naraz, winny bywa moduł, przekaźnik, masa albo zasilanie główne.
Gdzie szukać skrzynek bezpieczników w BMW X5 E70
W tym modelu patrzę na układ elektryczny jak na trzy poziomy zasilania. Pierwszy to blok pod schowkiem pasażera, drugi to skrzyńka w prawej części bagażnika, a trzeci to bezpieczniki wysokoprądowe na akumulatorze. To ważne, bo wiele osób ogranicza się do jednego miejsca i przez to gubi pół diagnozy.
W praktyce BMW X5 E70 ma też kartę przypisań bezpieczników, którą najlepiej traktować jako punkt odniesienia, a nie tabelę „na zawsze”. Rocznik pomaga, ale nie zastępuje wyposażenia konkretnego auta. W jednej wersji możesz mieć inne zabezpieczenie audio, w innej dodatkowy moduł przyczepy, a jeszcze inna różnica dotyczy gniazd 12 V czy tylnej klapy.
| Miejsce | Co zwykle obsługuje | Jak do niego podejść |
|---|---|---|
| Pod schowkiem pasażera | Obwody kabinowe, komfortowe i część sterowania nadwoziem | Opuść dolny panel, odkręć mocowania i zsuń osłonę w dół |
| Prawa strona bagażnika | Multimedia, klapa tylna, gniazda 12 V, przyczepa, część komfortu | Zdejmij boczną osłonę i wygłuszenie |

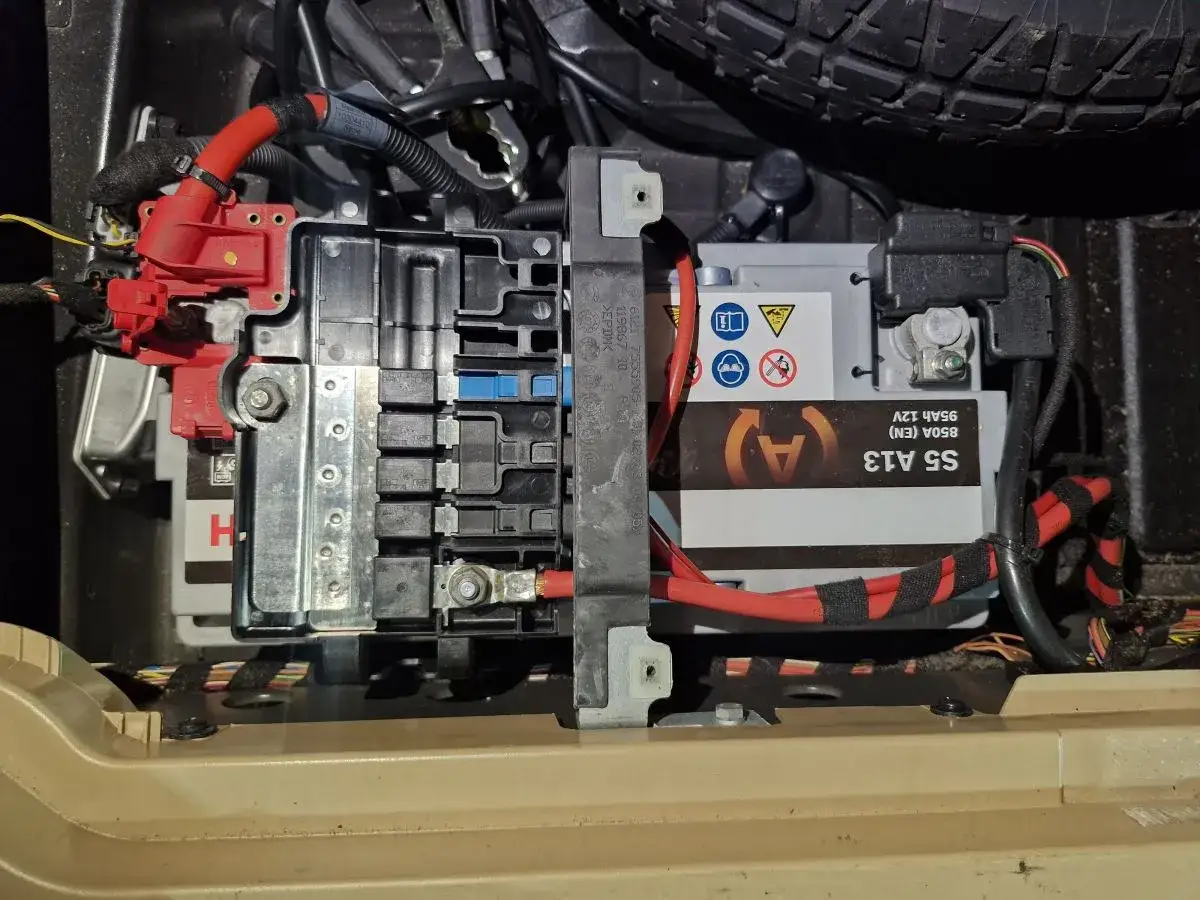

| Na akumulatorze w bagażniku | Bezpieczniki wysokoprądowe 80-250 A | Pracuj ostrożnie, bo to już nie jest zwykły obwód „w kabinie” |
Na akumulatorze spotyka się elementy o dużych wartościach prądowych, zwykle rzędu 80 A, 100 A i 250 A. To właśnie tam trafia część zasilania całego auta, więc jeśli usterka wygląda na „globalną”, nie warto zaczynać od losowych bezpieczników w kabinie. Z tej mapy łatwo przejść do tego, jak w ogóle czytać oznaczenia i nie pomylić wersji wyposażenia z wersją schematu.
Jak czytać rozpiski i nie pomylić wersji wyposażenia
Ja zaczynam zawsze od dwóch pytań: czy padł jeden odbiornik, czy cała grupa, oraz czy problem dotyczy zasilania, czy sterowania. To rozróżnienie oszczędza czas, bo w E70 nie każdy objaw oznacza spalony bezpiecznik. Czasem bezpiecznik jest tylko skutkiem zwarcia, a czasem wszystko wygląda na elektrykę, gdy winny jest moduł, przekaźnik albo masa.
W schematach BMW litera F oznacza bezpiecznik, a liczba po niej to jego numer. Wartość w amperach mówi, jak duży prąd obwód może bezpiecznie przenieść. Jeśli zamiast 20 A włożysz 30 A, instalacja nie stanie się „mocniejsza” - po prostu wzrośnie ryzyko uszkodzenia wiązki albo urządzenia.
- F to bezpiecznik, a nie przekaźnik.
- A oznacza amperaż, czyli dopuszczalny prąd.
- Kreska w tabeli zwykle oznacza brak obsadzenia albo wariant niewykorzystany.
- Ten sam model i ten sam rocznik mogą mieć inne przypisania zależnie od rynku i wyposażenia.
- Jeśli schemat z bagażnika różni się od tego, co widzisz w aucie, nie zakładaj od razu błędu - sprawdź kartę przypisań po VIN.
W BMW X5 E70 właśnie ta zmienność jest najczęstszą pułapką. Dla jednej sztuki istotny będzie moduł przyczepy, dla drugiej system audio, a dla trzeciej dodatkowe zabezpieczenie tylnej klapy. Dlatego przy diagnozie trzymam się zasady: najpierw lokalizacja i objaw, dopiero potem numer bezpiecznika. To prowadzi prosto do obwodów, które w E70 sprawdzam najczęściej.
Najczęściej sprawdzane bezpieczniki i ich obwody
Jeśli chcesz dojść do usterki bez błądzenia, zacznij od tych pozycji, które najczęściej odpowiadają za codzienne problemy z elektryką i kontrolkami. W praktyce widać tu pełen przekrój: od schowka i klaksonu po ABS, multimedia, gniazda 12 V i tylną klapę. To nie jest pełna, uniwersalna tabela dla każdego egzemplarza, ale bardzo użyteczny punkt startowy.
Bezpieczniki pod schowkiem pasażera
| Numer | Amperaż | Obwód | Co zwykle sygnalizuje awarię |
|---|---|---|---|
| F2 | 10 A | Blokada schowka | Schowek nie otwiera się albo pracuje opornie |
| F9 | 15 A | Klakson | Brak sygnału dźwiękowego |
| F21 | 30 A | Ogrzewanie tylnej szyby | Szyba nie odparowuje i nie grzeje |
| F24 | 40 A | Aktywny układ kierowniczy | Kontrolka wspomagania lub komunikat o układzie kierowniczym |
| F26 | 30 A | Spryskiwacz reflektorów | Brak działania spryskiwaczy świateł |
| F27, F28, F30 | 15 A, 15 A, 30 A | Centralny zamek | Jedne drzwi nie reagują albo zamek działa wybiórczo |
| F29, F31 | 40 A, 40 A | Tylne szyby elektryczne | Tylne szyby przestają pracować po jednej lub obu stronach |
| F32 | 40 A | Pompka/sprężarka zawieszenia | Auto nie podnosi się prawidłowo albo słychać brak pracy kompresora |
| F35, F36, F42, F43 | 30 A, 30 A, 30 A, 30 A | Zarządzanie silnikiem | Komunikaty o napędzie, problemy z rozruchem, gaśnięcie, ograniczenie mocy |
| F37 | 30 A | Silnik tylnej wycieraczki | Tylna wycieraczka nie rusza |
| F40 | 30 A | Moduł ABS | Kontrolka ABS/DSC, brak wspomagania systemów stabilizacji |
| F44 | 30 A | Silnik wycieraczek przedniej szyby | Przód nie pracuje albo zatrzymuje się w losowym położeniu |
Tu jest ważna rzecz praktyczna: jeśli pada klakson, schowek albo tylna szyba, zwykle diagnoza jest prosta. Jeśli jednak świeci kontrolka ABS/DSC albo pojawiają się komunikaty o napędzie, sam bezpiecznik bywa tylko pierwszą warstwą problemu. Wtedy trzeba pójść krok dalej i sprawdzić również sterowanie oraz zasilanie modułu.
Przeczytaj również: Bezpieczniki w Astrze G - gdzie są i co sprawdzić?
Bezpieczniki w bagażniku po prawej stronie
| Numer | Amperaż | Obwód | Typowy objaw |
|---|---|---|---|
| F99 | 40 A | Moduł otwierania i zamykania klapy tylnej | Klapa nie reaguje albo pracuje tylko częściowo |
| F103 | 30 A | Wzmacniacz audio | Brak dźwięku lub cisza w całym systemie audio |
| F109 | 10 A | Odbiornik nawigacji | System nawigacji nie startuje |
| F111 | 20 A | Główne gniazdo zapalniczki | Ładowarka i zasilanie 12 V z przodu nie działają |
| F113 | 20 A | Gniazdo 12 V w konsoli środkowej | Brak zasilania dla akcesoriów na środku kabiny |
| F116 | 20 A | Gniazdo przyczepy | Problem z instalacją haka lub przyczepy |
| F119 | 5 A | Moduł multimedialny | Problemy z obsługą mediów, ekranem lub komunikacją systemu |
| F121 | 5 A | Sterowanie klapą | Elektronika klapy działa niepewnie |
| F137 | 5 A | Nawigacja | Brak uruchamiania map lub komunikaty o błędzie systemu |
| F142 | 20 A | Moduł multimedialny | Zakłócenia w części rozrywki i komunikacji |
| F143 | 25 A | Moduł przyczepy | Hak działa tylko częściowo albo wcale |
| F144 | 5 A | Moduł przyczepy | Błędy małego zasilania modułu haka |
| F145-F148 | 10 A | Wspomagane domykanie drzwi | Jedne z drzwi nie domykają się poprawnie |
Ta część bardzo dobrze pokazuje charakter E70: dużo wygody, dużo elektroniki i sporo osobnych obwodów. Jeśli nie działa tylko jedno gniazdo 12 V, zaczynam od F111 albo F113. Jeśli znikają dźwięk, multimedia i nawigacja naraz, bardziej podejrzewam zasilanie modułu niż pojedynczy głośnik czy ekran. Taki sposób myślenia oszczędza czas i od razu zawęża pole poszukiwań.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Sam proces jest prosty, ale w BMW X5 E70 opłaca się robić go metodycznie. Ja trzymam się zasady, że najpierw gaszę zapłon i czekam, aż auto przejdzie w stan spoczynku, a dopiero potem otwieram skrzynkę. Przy obwodach komfortu i modułach elektronicznych to ma znaczenie, bo nie chcesz diagnozować wszystkiego w chwili, gdy system jeszcze „żyje”.
- Wyłącz zapłon i odczekaj chwilę, aż moduły przejdą w stan uśpienia.
- Otwórz właściwą strefę: pod schowkiem, w bagażniku albo przy akumulatorze.
- Wyjmij bezpiecznik szczypcami lub chwytakiem, a potem obejrzyj wkładkę.
- Jeśli metalowy mostek w środku jest przerwany, bezpiecznik jest spalony.
- Włóż dokładnie taki sam amperaż, bez „wzmocnień” na wyczucie.
- Sprawdź, czy problem wraca od razu, czy dopiero po uruchomieniu konkretnej funkcji.
- Nie zwiększaj amperażu tylko dlatego, że obecny bezpiecznik przepala się zbyt szybko.
- Jeśli nowy bezpiecznik przepala się natychmiast, szukaj zwarcia, a nie kolejnego egzemplarza.
- Przy wysokoprądowych zabezpieczeniach na akumulatorze nie warto działać „na próbę”.
- Multimetr daje lepszą odpowiedź niż sam ogląd wkładki, zwłaszcza przy mikropęknięciach.
Najgorszy błąd to wymiana na większy bezpiecznik i liczenie, że „jakoś przejdzie”. W praktyce to kończy się wyższym ryzykiem uszkodzenia modułu albo wiązki. Jeśli po wymianie problem znika tylko na chwilę, to nie jest sukces, tylko sygnał, że układ dalej ma usterkę po stronie obciążenia albo zasilania.
Kiedy winny nie jest bezpiecznik
W E70 bardzo łatwo dać się zwieść prostemu skojarzeniu: nie działa funkcja, więc winny musi być bezpiecznik. Rzeczywistość jest bardziej złożona. Jeśli obwód jest zasilany, a nadal nie działa klapa, wycieraczka, ABS czy centralny zamek, podejrzewam najpierw przekaźnik, wiązkę, masę albo moduł sterujący. W tym modelu rolę centralnej elektroniki nadwozia pełni między innymi JBE, czyli moduł odpowiedzialny za część logiki zasilania i komfortu.
| Objaw | Co sprawdzić po bezpieczniku | Dlaczego to ma sens |
|---|---|---|
| ABS/DSC świeci mimo sprawnego F40 | Czujniki kół, moduł ABS, zasilanie i masa | Bezpiecznik zasila moduł, ale nie naprawia jego logiki ani sygnałów z czujników |
| Klapa tylna nie reaguje | F99, F121, F135, siłownik i wiązka w przelotce | W tej strefie często psuje się sama mechanika lub przewody w ruchomym odcinku |
| Gniazdo 12 V martwe, bezpiecznik dobry | Styki w gnieździe, korozja, przewód zasilający | Wystarczy słaby kontakt, żeby akcesoria przestały ładować |
| Wycieraczki działają losowo | Przekaźnik, silnik wycieraczek, masa | Sam bezpiecznik zwykle nie tłumaczy przerywanej pracy |
| Auto pokazuje kilka komunikatów naraz | Akumulator, IBS, zasilanie główne, wilgoć w bagażniku | Wiele usterek jednocześnie częściej wynika z problemu zasilania niż z pojedynczego obwodu |
Jeśli kontrolka ABS, komunikat o ładowaniu albo ostrzeżenie o układzie napędowym pojawiają się razem z innymi objawami, nie zatrzymuję się na bezpieczniku. To zwykle sygnał, że auto potrzebuje diagnozy szerszej niż wymiana wkładki. I właśnie dlatego w ostatnim kroku patrzę jeszcze na kilka elementów, które w E70 lubią robić kłopoty po latach.
Co jeszcze warto sprawdzić w E70, zanim uznasz temat za zamknięty
W BMW X5 E70 najwięcej problemów elektrycznych rodzi nie sam schemat, tylko jego otoczenie. Akumulator siedzi w bagażniku po prawej stronie, a obok niego pracuje rozdzielnia zasilania, więc wilgoć, słaby styk albo wcześniejsze naprawy mogą rozjechać całą logikę obwodów. Właśnie dlatego po latach eksploatacji nie patrzę wyłącznie na bezpieczniki, ale też na stan wiązek, komory bagażnika i dołożonych akcesoriów.
- Sprawdź, czy w bagażniku nie ma śladów wilgoci albo korozji przy prawej osłonie.
- Oceń stan akumulatora, bo słabe napięcie potrafi imitować uszkodzenie kilku modułów naraz.
- Zweryfikuj, czy ktoś nie dołożył alarmu, radia, haka lub ładowarki podpiętej pod fabryczny obwód.
- Jeśli masz wersję z dużą ilością wyposażenia, korzystaj z karty przypisań właściwej dla konkretnego VIN.
- Przy objawach z grupy komfortu sprawdź też masy i złącza, a nie tylko wkładki topikowe.
Najbardziej praktyczna rada jest prosta: rozpiska bezpieczników pomaga znaleźć kierunek, ale nie zastępuje myślenia o całym układzie. W E70 dobrze zrobiona diagnoza zaczyna się od schematu, a kończy na zrozumieniu, co auto naprawdę sygnalizuje. Jeśli podejdziesz do tego metodycznie, szybciej ustalisz źródło problemu i unikniesz niepotrzebnej wymiany modułów oraz godzin spędzonych pod deską rozdzielczą.
