W Audi A4 B8 układ bezpieczników jest logiczny, ale bez właściwego opisu łatwo sprawdzać wszystko po omacku. W praktyce najczęściej chodzi o niedziałające gniazdo 12 V, radio, MMI, nawiew, oświetlenie albo pojedyncze elementy instalacji elektrycznej, które potrafią wywołać też komunikaty na zegarach. Poniżej pokazuję, gdzie szukać skrzynek, jak czytać ich oznaczenia i jak podejść do diagnozy tak, żeby nie zrobić sobie dodatkowego problemu.
Najważniejsze informacje o bezpiecznikach w Audi A4 B8
- W A4 B8 bezpieczniki są zwykle w dwóch miejscach w kabinie i w bagażniku po prawej stronie.
- Opis na pokrywie łączy numer, amperaż i funkcję obwodu, więc sama lokalizacja nie wystarcza.
- Najczęściej sprawdzane obwody to gniazda 12 V, radio/MMI, nawiew, szyby, oświetlenie i moduły drzwi.
- Rocznik ma znaczenie - w wersjach po liftingu część pozycji jest przeniesiona lub opisana inaczej.
- Bezpiecznik zawsze wymieniam na taki sam amperaż; większy nie naprawia usterki.
- Jeśli nowy bezpiecznik przepala się od razu, problem zwykle leży w odbiorniku, wiązce albo zwarciu.

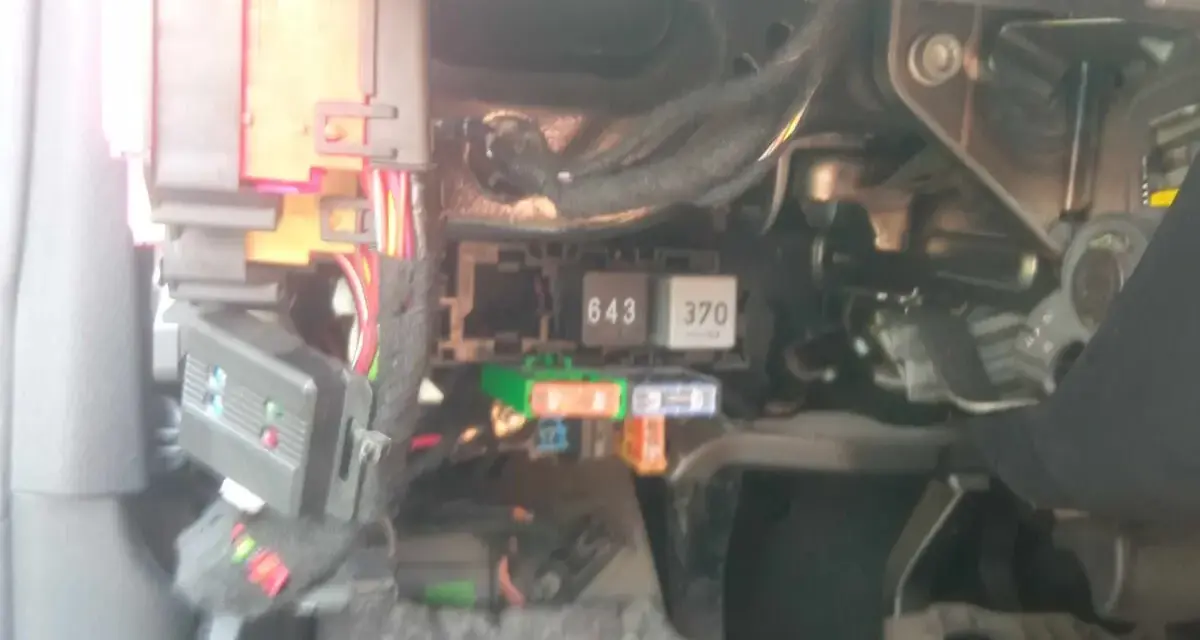

Gdzie szukać bezpieczników w Audi A4 B8
W tej generacji najprościej myśleć o trzech strefach: lewej stronie deski rozdzielczej, prawej stronie deski i prawej części bagażnika. To właśnie tam trafia większość bezpieczników odpowiedzialnych za zasilanie komfortu, elektroniki pokładowej i części wyposażenia dodatkowego. Z praktyki powiem tak: jeśli w aucie przestaje działać pojedyncza funkcja, najpierw otwieram właściwą pokrywę, a dopiero potem szukam numeru na schemacie.
| Miejsce | Jak je znaleźć | Co zwykle tam trafia | Dlaczego to ważne |
|---|---|---|---|
| Lewa strona deski rozdzielczej | Przy bocznej osłonie po stronie kierowcy | Obwody związane z prowadzeniem, czujnikami i częścią instalacji komfortu | Często odpowiada za elementy, które nie rzucają się w oczy, ale wpływają na codzienną jazdę |
| Prawa strona deski rozdzielczej | Przy bocznej osłonie po stronie pasażera | MMI, radio, klimatyzacja, moduły kolumny kierownicy, diagnostyka | Tu najłatwiej szukać przy problemach z elektroniką pokładową i kontrolkami |
| Prawa strona bagażnika | Za boczną tapicerką, po zdjęciu osłony | Gniazda 12 V, zapalniczka, tylne światła, ogrzewanie foteli, moduły drzwi i bagażnika | To najważniejsza strefa przy awariach zasilania większych odbiorników |
W niektórych wersjach wyposażenia rozmieszczenie jest bardziej rozbudowane, ale logika pozostaje ta sama: kabina obsługuje elektronikę „na co dzień”, a bagażnik przejmuje obwody bardziej obciążone prądowo. Gdy już wiem, gdzie szukać skrzynek, przechodzę do odczytania samego opisu, bo bez tego numer bezpiecznika niewiele mówi.
Jak czytać opis na pokrywie i w schemacie
Opis bezpieczników w A4 B8 nie polega wyłącznie na numerze. Trzeba spojrzeć na numer pozycji, wartość w amperach i nazwę obwodu, bo dopiero ten zestaw pozwala przypisać bezpiecznik do konkretnej funkcji. W praktyce pomaga też kolor samego wkładu - w standardowych bezpiecznikach typu blade spotyka się najczęściej takie oznaczenia:
| Kolor | Amperaż | Typowe zastosowanie |
|---|---|---|
| Brązowy | 7,5 A | Lżejsze obwody sterujące i czujniki |
| Czerwony | 10 A | Elektronika pomocnicza, część czujników i modułów |
| Niebieski | 15 A | Wybrane odbiorniki komfortu i oświetlenia |
| Żółty | 20 A | Gniazda, mocniejsze obwody pomocnicze |
| Przezroczysty / biały | 25 A | Wybrane silniki i większe odbiorniki |
| Zielony | 30 A | Szyby, wycieraczki, grzanie i inne obwody dużej mocy |
Najważniejsza zasada jest prosta: kolor ma pomóc, ale nie zastępuje opisu. Jeśli w gnieździe powinien siedzieć bezpiecznik 20 A, nie wolno wkładać 30 A tylko dlatego, że „pasuje i auto znowu pojedzie”. Taki skrót może skończyć się uszkodzeniem wiązki albo samego odbiornika. Z tego miejsca łatwo już przejść do najczęstszych usterek, bo właśnie tam widać, jak praktycznie wykorzystać schemat.
Które obwody sprawdza się najczęściej przy awarii
Jeśli w A4 B8 coś przestaje działać, zwykle nie zaczynam od losowego wyjmowania wkładek. Najpierw patrzę na objaw, a dopiero potem na przypisany obwód. Poniżej zestawiam te sytuacje, które w praktyce wracają najczęściej.
| Objaw | Co sprawdzić najpierw | Gdzie zwykle szukać | Uwagi praktyczne |
|---|---|---|---|
| Nie działa gniazdo 12 V albo zapalniczka | Bezpieczniki zasilające gniazda i zapalniczkę | Bagażnik, prawa strona; w starszych rocznikach czerwony panel D, w nowszych brązowy panel C | To jeden z najczęstszych powodów sprawdzania skrzynki, bo użytkownik od razu zauważa brak zasilania |
| Nie działa radio, MMI albo CD/DVD | Obwody jednostki multimedialnej i bramki komunikacyjnej | Prawa strona deski lub panel w bagażniku, zależnie od wersji | Tu problem bywa szerszy niż sam bezpiecznik, bo objaw może dotyczyć całego modułu |
| Przestaje działać nawiew lub klimatyzacja | Bezpiecznik silnika dmuchawy i sterowania klimatyzacją | Najczęściej prawa strona deski | Jeśli nawiew działa tylko czasami, winny bywa też opornik lub moduł sterujący |
| Nie podnoszą się szyby albo nie działa zamek w drzwiach | Obwody modułów drzwi i podnośników szyb | Bagażnik, sekcje przypisane do drzwi i komfortu | Przy awarii jednej strony auta warto sprawdzić także przelotkę w drzwiach, nie tylko bezpiecznik |
| Nie świeci część tylnego oświetlenia | Zasilanie świateł tylnych | Bagażnik, prawa strona | Jeśli bezpiecznik jest cały, często winny jest moduł lampy albo korozja złącza |
| Na zegarach pojawia się komunikat o awarii instalacji | Zasilanie modułów, stan akumulatora i konkretna gałąź obwodu | Zależnie od komunikatu | Przy kontrolkach nie zakładam od razu przepalonego bezpiecznika, bo przyczyną bywa też zaniżone napięcie |
Właśnie tu widać różnicę między prostą wymianą wkładki a realną diagnozą. Jeśli po tej selekcji nadal nic nie jest jasne, przechodzę do bezpiecznego sprawdzenia bezpiecznika krok po kroku, bez zgadywania i bez ryzyka uszkodzenia instalacji.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Samą wymianę można zrobić w kilka minut, ale tylko wtedy, gdy robi się ją spokojnie i konsekwentnie. Zawsze zaczynam od wyłączenia zapłonu, bo to ogranicza ryzyko zwarcia i przypadkowego uszkodzenia elektroniki. Nie odłączam akumulatora przy zwykłej wymianie wkładki, bo to zwykle nie jest potrzebne, a może wprowadzić dodatkowe komplikacje.
- Wyłącz zapłon i odczekaj chwilę, aż moduły przejdą w stan spoczynku.
- Otwórz właściwą pokrywę i sprawdź legendę na wewnętrznej stronie osłony.
- Wyjmij bezpiecznik przy użyciu chwytaka albo cienkich szczypiec, ale bez szarpania.
- Oceń wkładkę wzrokowo, a najlepiej sprawdź ją multimetrem lub próbnikiem na punktach testowych.
- Włóż nowy bezpiecznik o identycznym amperażu i tym samym typie.
- Jeśli nowy wkład przepala się natychmiast, nie podmieniaj go na mocniejszy - szukaj zwarcia, uszkodzonego odbiornika albo przetartej wiązki.
W praktyce bardzo pomaga zwykły multimetr, bo daje szybki sygnał, czy problem leży w samym bezpieczniku, czy dalej w obwodzie. Gdy taki test nic nie daje, patrzę już nie tylko na wkładkę, ale też na różnice między rocznikami i wersjami wyposażenia, bo w B8 to ma realne znaczenie.
Dlaczego rocznik i wersja wyposażenia zmieniają opis
W Audi A4 B8 nie ma jednego uniwersalnego schematu dla wszystkich egzemplarzy. Sam podział sekcji i przypisanie obwodów potrafią się różnić między wersjami z początku produkcji, modelami po liftingu oraz odmianami typu Avant, Cabriolet czy allroad. To dlatego jeden egzemplarz ma gniazdo 12 V na czerwonym panelu D, a inny już na brązowym panelu C.
| Wariant | Co się zmienia | Co to oznacza w praktyce |
|---|---|---|
| Wczesne roczniki | Część obwodów bagażnika jest opisana inaczej niż w nowszych autach | Nie wolno przenosić opisu z innego roku „na oko” |
| Wersje po liftingu | Przesunięte sekcje, inne nazwy modułów i dodatkowe pozycje | Trzeba czytać schemat dla konkretnego rocznika, a nie dla całej generacji |
| Avant, allroad, Cabriolet | Dodatkowe obwody związane z klapą, dachem, ogrzewaniem lub wyposażeniem nadwozia | Niektóre bezpieczniki występują tylko w określonej odmianie |
| Bogatsze wyposażenie | MMI, Wi-Fi, ACC, podgrzewane fotele, czujniki i moduły komfortu | Więcej elementów elektrycznych oznacza więcej możliwych punktów awarii |
Najprostsza zasada brzmi: najpierw identyfikuję dokładny rocznik i wersję auta, potem dopiero czytam przypisanie obwodu. To oszczędza czas i chroni przed błędnym wnioskiem, że „w innym A4 B8 było inaczej, więc u mnie też będzie tak samo”. Gdy to mam z głowy, zostaje jeszcze jedna praktyczna rzecz: co zrobić, jeśli bezpiecznik jest sprawny, a usterka nadal nie znika.
Co sprawdzić, gdy bezpiecznik jest cały
To moment, w którym wiele osób zatrzymuje się zbyt wcześnie. Sam sprawny bezpiecznik nie oznacza, że układ jest zdrowy. W A4 B8 przy problemach z elektryką sprawdzam jeszcze kilka rzeczy, bo bardzo często winny okazuje się element obok, a nie sam wkład.
- Żarówka lub lampa - przy awarii świateł bezpiecznik bywa dobry, a uszkodzony jest wkład lampy albo złącze.
- Wiązka w drzwiach i klapie - przewody w przelotkach lubią pękać, zwłaszcza gdy element działa tylko czasami.
- Moduł sterujący - jeśli kilka funkcji pada jednocześnie, problem może siedzieć w module komfortu, drzwiach albo bramce komunikacyjnej.
- Masa i korozja złączy - słaby styk potrafi dawać objawy identyczne jak przepalony bezpiecznik.
- Napięcie akumulatora - przy niskim napięciu pojawiają się kontrolki, błędy i losowe przerwy w zasilaniu odbiorników.
Właśnie dlatego przy kontrolkach i elektryce nie ograniczam się do samej skrzynki. Bezpieczniki są pierwszym krokiem, ale nie ostatnim, a w Audi A4 B8 najwięcej czasu oszczędza spokojna diagnoza: najpierw lokalizacja, potem opis, następnie test, a dopiero na końcu wymiana. Jeśli trzymasz się tej kolejności, układ elektryczny przestaje być zagadką, a staje się po prostu logicznym zestawem obwodów, które da się sprawdzić bez chaosu.
