W Alhambrze najpierw patrzę na rocznik i wersję wyposażenia, bo od tego zależy, czy szukasz jednej skrzynki za deską, czy kilku punktów zasilania rozrzuconych po aucie. W praktyce to właśnie tu kryje się temat seat alhambra bezpieczniki opis: gdzie są skrzynki, co obsługują i jak rozpoznać awarię po objawach na desce oraz w elektryce. Jeśli znikają szyby, radio, oświetlenie albo pojawia się kontrolka, dobrze odczytany układ bezpieczników oszczędza czas i pozwala uniknąć zgadywania.
Najważniejsze jest ustalenie rocznika, bo od niego zależy układ skrzynek
- W Alhambrze I z lat 1996-2010 główna skrzynka jest za osłoną w desce, a w części aut dochodzą dodatkowe bezpieczniki przy akumulatorze.
- W Alhambrze II z lat 2010-2020 bezpieczniki są zwykle w kabinie, w komorze silnika i w lewym boku bagażnika.
- W kabinie najczęściej siedzą obwody komfortu: szyby, centralny zamek, radio, lusterka, ogrzewanie i oświetlenie wnętrza.
- W komorze silnika są zwykle mocniejsze obwody: sterowanie silnikiem, ABS, wycieraczki, zasilanie świateł i infotainment.
- Jeżeli nowy bezpiecznik przepala się ponownie, problem zazwyczaj leży głębiej niż sama wkładka.
Gdzie są skrzynki i jak rozpoznać właściwy opis
Ja zawsze zaczynam od generacji, bo w Alhambrze nie ma jednego uniwersalnego schematu. Pierwsza generacja, produkowana w latach 1996-2010, ma główną skrzynkę ukrytą za osłoną w tablicy rozdzielczej, a w niektórych wersjach dodatkowe bezpieczniki znajdują się także w komorze silnika, na przykład na akumulatorze. Druga generacja, czyli auta z lat 2010-2020, korzysta z kilku lokalizacji: panelu po stronie kierowcy pod deską, skrzynki w komorze silnika i w części wersji z dodatkowej skrzynki po lewej stronie bagażnika.
| Generacja | Typowe lata | Gdzie szukać | Co to oznacza w praktyce |
|---|---|---|---|
| Alhambra I | 1996-2010 | Za osłoną w desce rozdzielczej, czasem dodatkowo przy akumulatorze | Najpierw sprawdza się panel pod deską i opis na pokrywie |
| Alhambra II | 2010-2020 | Pod deską po stronie kierowcy, w komorze silnika, czasem w bagażniku | Jedna usterka może siedzieć w innym miejscu niż podpowiada pierwszy odruch |
W nowszej Alhambrze dostęp do skrzynki pod deską zwykle otwiera się małą dźwignią w dolnej części osłony, a w autach z kierownicą po prawej stronie mechanizm pracuje odwrotnie. W komorze silnika pokrywę zwalnia się zatrzaskami, natomiast w bagażniku trzeba zdjąć lewą osłonę wykończenia. Taki podział od razu zawęża poszukiwania, bo nie trzeba bez sensu rozbierać całego wnętrza, kiedy wystarczy jeden panel.
Kiedy już wiem, gdzie szukać, przechodzę do tego, który obwód faktycznie przestał działać. I właśnie tu opis bezpieczników zaczyna mieć sens praktyczny, a nie tylko katalogowy.
Co obsługuje skrzynka w kabinie
Skrzynka w kabinie najczęściej chroni to, co kierowca i pasażerowie odczuwają na co dzień. W pierwszej generacji instrukcja wymienia między innymi oświetlenie, kierunkowskazy, światła awaryjne, ogrzewanie tylnej szyby, wycieraczki, klakson, elektryczne szyby, szyberdach, gniazdo zapalniczki, radio, centralny zamek, radio nawigację, diagnostykę, ABS, ESP, immobiliser i podświetlenie tablicy rozdzielczej. To dobry punkt odniesienia, bo jeśli w aucie znika właśnie taki zestaw funkcji, problem bardzo często siedzi w skrzynce pod deską.
| Obwód | Co zwykle przestaje działać | Dlaczego to ważne |
|---|---|---|
| Szyby i szyberdach | Jedna szyba, cała grupa szyb albo dach przestają reagować | Często winny jest bezpiecznik komfortu, a nie sam mechanizm |
| Centralny zamek i pilot | Auto nie zamyka się z przycisku lub z pilota | Warto sprawdzić zarówno zasilanie, jak i moduł sterujący |
| Radio i multimedia | Brak radia, nawigacji, USB albo dźwięku | W Alhambrze II obwód infotainment bywa zasilany osobnym bezpiecznikiem |
| Oświetlenie wnętrza | Nie świecą lampki kabinowe, czytania lub podświetlenia | To częsty trop przy awariach po zalaniu, zwarciu albo wymianie żarówki |
| Podgrzewanie i lusterka | Nie działa ogrzewanie tylnej szyby, lusterek lub foteli | Tu łatwo pomylić zwykły brak zasilania z uszkodzeniem przycisku |
W praktyce lubię patrzeć też na pojedyncze objawy: jeśli nie działa tylko jedno gniazdo 12 V albo jedna strona oświetlenia, zwykle szukam lokalnego bezpiecznika. Jeśli nie działa kilka elementów naraz, myślę już o wspólnym zasilaniu, przekaźniku albo wiązce. To prowadzi prosto do skrzynki w komorze silnika, gdzie siedzą mocniejsze obwody całego auta.

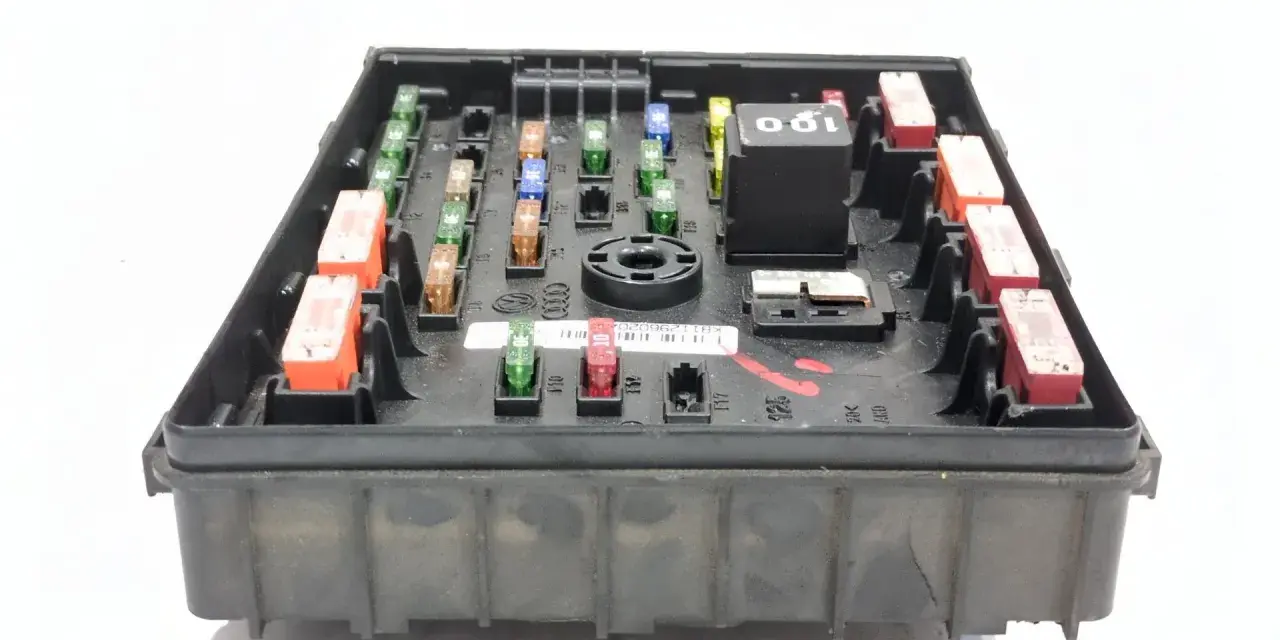

Skrzynka w komorze silnika i kiedy do niej zaglądać
W drugiej generacji Alhambry komora silnika obsługuje obwody, które mają większy pobór prądu albo są krytyczne dla jazdy. W rozpisce modeli 2010-2020 pojawiają się tam między innymi: sterowanie silnikiem, ABS, wiper motor, lewa i prawa linia zasilania świateł, klakson, radio i nawigacja, układ diagnostyczny, stabilizacja napięcia, alternator, sterowanie wspomaganiem, wentylator chłodnicy oraz różne relays i moduły infotainment. To miejsce sprawdzam szczególnie wtedy, gdy zanikają funkcje pozornie niezwiązane ze sobą.
Jeżeli jednocześnie gasną światła, wariują wycieraczki, nie podnosi się wspomaganie albo auto zgłasza błędy ABS czy ładowania, szukam raczej wspólnego zasilania niż pojedynczej drobnej wkładki. W tej skrzynce łatwo też trafić na bezpieczniki związane z radiem, modułem ekranu, pompą wspomagania hamulców lub grzaniem szyby. To już nie jest typowa awaria „jednego przycisku”, tylko sygnał, że elektryka pracuje na wyższym poziomie obciążenia.
Warto zapamiętać jeszcze jedną rzecz: jeden odbiornik może mieć kilka bezpieczników, a kilka odbiorników może korzystać z jednego zabezpieczenia. To dlatego sama wymiana „na oko” rzadko rozwiązuje problem na dłużej. Jeśli bezpiecznik w komorze silnika przepala się ponownie, nie pcham tam mocniejszego i nie szukam skrótów, tylko wracam do przyczyny zwarcia albo przeciążenia. Z tego samego powodu tylna część auta też potrafi zaskoczyć osobną skrzynką.
Dodatkowe bezpieczniki z tyłu auta
W Alhambrze II tylna skrzynka ma duże znaczenie, zwłaszcza jeśli auto ma drzwi przesuwne, elektryczną klapę lub hak holowniczy. W rozpisce dla 2010-2020 w bagażniku pojawiają się między innymi obwody lewej i prawej drzwi przesuwnej, tylnej klapy oraz modułu przyczepy. To właśnie tam szukałbym odpowiedzi, gdy tylne wyposażenie zaczyna działać wybiórczo albo przestaje reagować po myciu, wilgoci czy mocniejszym obciążeniu instalacji.
Praktycznie wygląda to tak: jeśli nie działa zamek tylnej klapy, jedna z przesuwnych drzwi albo instalacja przyczepy, nie zaczynam od radia i panelu pod deską. Najpierw sprawdzam lewą stronę bagażnika i opis na pokrywie, bo tam ukrywa się bardziej lokalny problem. Wersje bogatsze potrafią mieć także osobne zabezpieczenia związane z siedzeniami czy czujnikami, więc przy rozbudowanym wyposażeniu nie warto zakładać, że jeden schemat pasuje do każdego egzemplarza.
Tu właśnie dobrze widać, dlaczego opis bezpieczników trzeba czytać razem z wersją auta, a nie tylko z nazwą modelu. Kiedy już wiesz, który moduł jest podejrzany, możesz przejść do bezpiecznej diagnostyki zamiast zgadywania.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Najprostsza procedura jest krótka, ale nie wolno jej robić byle jak. Najpierw wyłączam zapłon, światła i wszystkie odbiorniki, potem otwieram właściwą skrzynkę i sprawdzam wkładkę pod światło. Przepalony bezpiecznik poznasz po przerwanym metalowym mostku w środku. Jeśli trzeba go wyjąć, używam plastikowych szczypiec z pokrywy albo skrzynki, a nie śrubokręta i nie metalowego drutu.
- Wyłącz zapłon i dany odbiornik.
- Znajdź właściwą skrzynkę według pokrywy albo instrukcji.
- Otwórz osłonę ostrożnie, żeby nie wpuścić wilgoci i brudu.
- Wyjmij bezpiecznik plastikowym chwytakiem.
- Włóż nowy element o tym samym amperażu, kolorze i rozmiarze.
- Jeśli nowy bezpiecznik znów padnie po chwili, zatrzymaj się i szukaj zwarcia.
| Kolor | Amperaż |
|---|---|
| fioletowy | 3 A |
| jasnobrązowy | 5 A |
| brązowy | 7,5 A |
| czerwony | 10 A |
| niebieski | 15 A |
| żółty | 20 A |
| biały lub przezroczysty | 25 A |
| zielony | 30 A |
| pomarańczowy | 40 A |
Warto też pamiętać, że w starszych i nowszych rocznikach lista kolorów bywa trochę inna, ale zasada zawsze zostaje ta sama: nie zakłada się mocniejszego bezpiecznika „na próbę”. W praktyce to proszenie się o uszkodzenie wiązki albo modułu. Ja przy takich naprawach lubię mieć w aucie kilka zapasowych wkładek i notować, co zostało wymienione, bo to później bardzo ułatwia diagnostykę.
Kiedy kontrolka oznacza bezpiecznik, a kiedy większy problem
Nie każda kontrolka na zegarach oznacza przepalony bezpiecznik, ale wiele objawów prowadzi właśnie w tę stronę. Jeśli pojawia się problem z airbagiem, ABS, wspomaganiem, światłami, ogrzewaniem szyby albo radiem, a jednocześnie dany układ przestaje działać, bezpiecznik jest logicznym pierwszym tropem. W Alhambrze II widać to szczególnie przy układach komfortu i przy dodatkowych modułach, gdzie jedna awaria potrafi wyłączyć kilka funkcji naraz.
| Objaw | Co sprawdzam najpierw | Na co uważam |
|---|---|---|
| Nie działa radio, ekran lub USB | Skrzynkę w komorze silnika i obwód infotainment | To może być też problem z modułem zasilania, nie tylko z wkładką |
| Martwe szyby lub szyberdach | Skrzynkę w kabinie | Jeśli kilka szyb padło naraz, szukam wspólnego zasilania |
| Brak działania drzwi przesuwnych lub klapy | Tylną skrzynkę w bagażniku | Tu często winny jest lokalny bezpiecznik modułu drzwi lub klapy |
| Kontrolka ABS, airbag lub wspomagania | Bezpiecznik i zasilanie danego układu | Jeżeli problem wraca, potrzebna jest już diagnostyka komputerowa |
| Brak jednego światła lub jednej strony oświetlenia | Obwód oświetlenia i jego bezpiecznik | Czasem problem siedzi w oprawce, kostce albo masie |
Jeśli nowo włożony bezpiecznik przepala się od razu, nie traktuję tego jako drobnostki. To zwykle oznacza zwarcie, zatarty silnik wycieraczki, uszkodzony moduł, zawilgoconą kostkę albo przewód, który przetarł się w ruchomym elemencie. Wtedy zwykła wymiana bezpiecznika tylko odwleka naprawę i może utrudnić trafienie w prawdziwą przyczynę.
Dwa nawyki, które oszczędzają czas przy elektryce Alhambry
Przy tym modelu najlepiej działa prosta dyscyplina. Zapisuję rocznik, sprawdzam dokładny opis na pokrywie skrzynki i porównuję go z objawem, a nie z domysłem. Dzięki temu szybciej odróżniam problem lokalny od usterki w głównym zasilaniu, co przy dużym aucie z rozbudowaną elektryką naprawdę robi różnicę.
- Miej pod ręką kilka zapasowych bezpieczników i plastikowy chwytak, bo to skraca diagnostykę w trasie.
- Nie oceniaj wszystkiego po samym modelu auta, tylko po generacji i wyposażeniu konkretnego egzemplarza.
- Jeżeli problem dotyczy kilku układów naraz, szukaj wspólnego zasilania, a nie pojedynczej lampki czy przycisku.
- Gdy bezpiecznik przepala się ponownie, zatrzymaj próbę i sprawdź instalację, bo to zwykle sygnał głębszego problemu.
Tak właśnie czytam bezpieczniki w Alhambrze: nie jako listę numerów, tylko jako mapę układu elektrycznego. Jeśli podejdziesz do tego spokojnie i po kolei, dużo łatwiej namierzysz źródło usterki i unikniesz wymiany części na ślepo.
