W Vectrze C z silnikiem 1.9 CDTI elektryka potrafi zaskoczyć drobiazgiem: przestaje działać gniazdo 12 V, znika nawiew, gaśnie podświetlenie licznika albo zapala się kontrolka, której przyczyny nie widać na pierwszy rzut oka. Poniżej porządkuję schemat bezpieczników vectra c 1.9 cdti w praktyczny sposób: pokazuję, gdzie są skrzynki, które obwody są najważniejsze i jak odróżnić zwykły spalony bezpiecznik od problemu w instalacji albo module sterującym. To tekst dla kogoś, kto chce szybko dojść do źródła awarii, a nie tylko znać suchą listę numerów.
Najpierw sprawdź właściwą skrzynkę, a dopiero potem sam bezpiecznik
- W Vectrze C są trzy miejsca, w których najczęściej szuka się przyczyny awarii: kabina, komora silnika i bagażnik.
- W dieslu 1.9 CDTI szczególnie ważne są obwody zasilania sterownika silnika, świec żarowych, rozrusznika i pompy paliwa.
- Gniazdo 12 V zwykle chroni bezpiecznik nr 22 o wartości 30 A w skrzynce kabinowej.
- Kontrolki ABS, ESP, nawiewu i licznika często nie mają jednej prostej przyczyny, więc sam bezpiecznik bywa tylko początkiem diagnozy.
- Puste pola w skrzynkach są normalne, bo układ zależy od wersji wyposażenia i rocznika.
Gdzie są skrzynki bezpieczników w Vectrze C
Najwięcej czasu traci się nie na samym sprawdzeniu bezpiecznika, ale na szukaniu właściwej skrzynki. W tej generacji Vectry układ jest dość logiczny, tylko trzeba pamiętać, że część obwodów siedzi w kabinie, część pod maską, a część z tyłu auta. To ważne zwłaszcza wtedy, gdy problem dotyczy elektryki nadwozia, a nie samego silnika.
| Miejsce | Gdzie dokładnie | Co zwykle obsługuje | Co to znaczy w praktyce |
|---|---|---|---|
| Kabina | Lewy koniec deski rozdzielczej, po stronie kierowcy | Radio, nawiew, licznik, diagnostyka, gniazdo 12 V, część sterowników komfortu | Jeśli nie działa elektronika wnętrza, zaczynam właśnie tutaj |

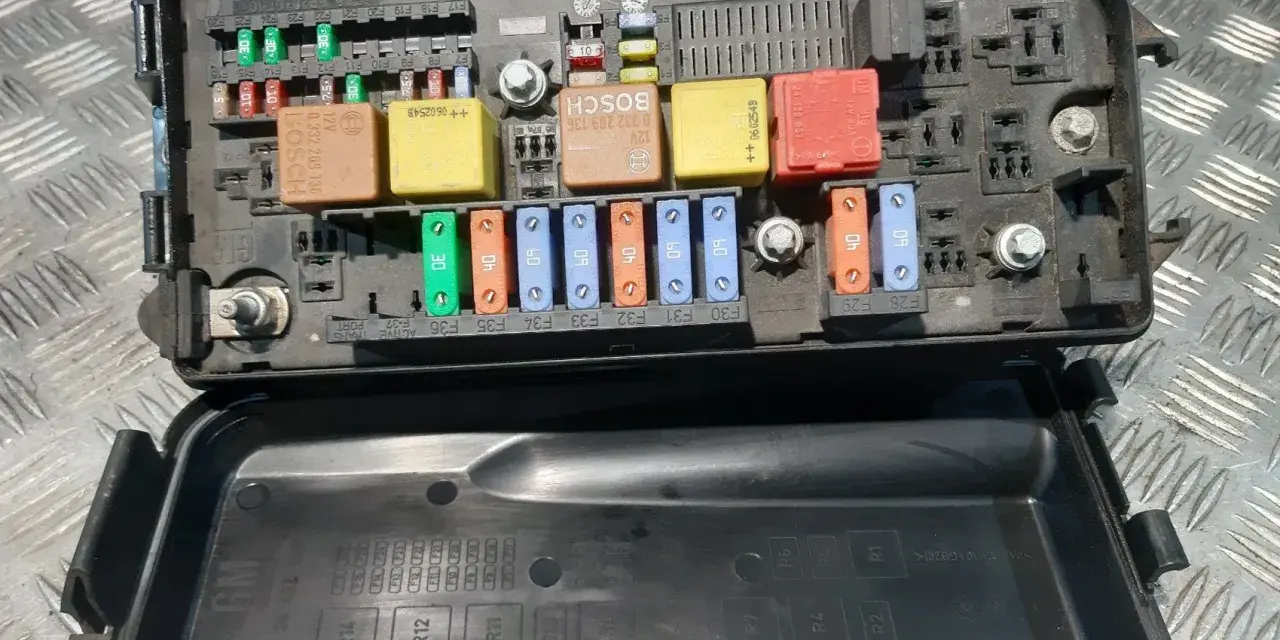

| Komora silnika | Przy akumulatorze, pod plastikową osłoną | ECU, rozrusznik, ABS, światła, spryskiwacze, dogrzewanie, układy diesla | Tu szuka się przyczyn problemów z rozruchem i zasilaniem silnika |
| Bagażnik | Lewa strona, za boczną osłoną | Pompa paliwa, szyba tylna, klapa, czujniki alarmu, część zamków i ogrzewanie foteli | Jeżeli auto kręci, ale nie odpala, ta skrzynka jest równie ważna jak ta pod maską |
W praktyce największy błąd polega na tym, że kierowca zagląda tylko do jednej skrzynki, zwykle tej pod maską. W Vectrze C to za mało. Kiedy już wiadomo, gdzie patrzeć, można przejść do konkretnych obwodów, które najczęściej odpowiadają za objawy w 1.9 CDTI.
Które bezpieczniki w 1.9 CDTI sprawdza się najczęściej
W dieslu najpierw patrzę na zasilanie sterownika, rozruch, podgrzewanie i obwody, które mają wpływ na pracę silnika przy niskiej temperaturze. Dopiero potem sprawdzam wygody, takie jak radio czy gniazdo 12 V. To oszczędza czas, bo przy awarii elektryki łatwo wpaść w pułapkę przypadkowej wymiany mało istotnych elementów.
Bezpieczniki w kabinie
| Nr | Amperaż | Obwód | Po co go sprawdzić |
|---|---|---|---|
| 1 | 20 A | System infotainment | Gdy nie działa radio albo sprzęt multimedialny |
| 2 | 7,5 A | Nawiew, ogrzewanie, klimatyzacja | Gdy dmuchawa milczy albo klimatyzacja reaguje wybiórczo |
| 6 | 7,5 A | Światła stop | Gdy nie świecą lampy stop lub pojawia się błąd związany z hamulcem |
| 11 | 7,5 A | Złącze diagnostyczne | Gdy tester OBD nie łączy się z autem |
| 17 | 15 A | Zegary i wyświetlacz informacji | Gdy gaśnie licznik albo ekran na desce rozdzielczej |
| 22 | 30 A | Zapalniczka i gniazdo zasilania | Gdy nie działa ładowarka, lodówka turystyczna albo nawigacja z gniazda 12 V |
| 23 | 30 A | Nawiew i klimatyzacja | Gdy działa tylko część biegów wentylatora albo układ przestaje chłodzić |
| 26 | 7,5 A | Zegary i wyświetlacz | Gdy problem dotyczy samego panelu wskaźników lub informacji na ekranie |
Bezpieczniki pod maską
| Nr | Amperaż | Obwód | Po co go sprawdzić |
|---|---|---|---|
| 1 | 20 A | ECU silnika | Gdy auto nie odpala, gaśnie w trakcie jazdy albo sterownik nie dostaje zasilania |
| 2 | 25 A | Rozrusznik | Gdy po przekręceniu kluczyka nie ma reakcji albo rozruch jest przerywany |
| 6 | 30 A | Ogrzewanie filtra oleju napędowego | W dieslu ma znaczenie przy niskiej temperaturze i problemach z podgrzewaniem paliwa |
| 7 | 15 A | ESP plus | Gdy zapala się kontrolka stabilizacji toru jazdy |
| 8 | 10 A | Reflektory i podgrzewanie dysz spryskiwaczy | Gdy pada jedno z tych mniej oczywistych zasilań |
| 9 | 7,5 A | Wspomaganie i serwo hamulcowe | Gdy pojawia się cięższa praca układu lub ostrzeżenia po stronie zasilania |
| 14 | 10 A | Sterowanie silnikiem | Gdy silnik pracuje nierówno albo elektronika zgłasza problem z obwodem sterującym |
| 15 | 10 A | ECU silnika | Druga linia zasilania sterownika, ważna przy trudnym rozruchu |
| 16 | 7,5 A | ABS | Gdy zapala się kontrolka ABS albo ESP |
| 23 | 20 A | Dodatkowe ogrzewanie | Istotne w wersjach z dogrzewaniem, szczególnie zimą |
| 33 | 60 A | Główne zasilanie zapłonu, skrzynki i zestawu wskaźników | Gdy kilka obwodów przestaje działać naraz |
| 35 | 30/40 A | Silnik wentylatora chłodnicy | Gdy układ chłodzenia pracuje nieprawidłowo albo wentylator nie włącza się wtedy, kiedy powinien |
W dieslu dochodzi jeszcze dodatkowy blok przy głównej skrzynce. W zależności od wersji może mieć inne rozmieszczenie, ale w praktyce warto znać trzy elementy: moduł sterowania świecami żarowymi 60 A, przekaźnik grzałki filtra paliwa 30 A oraz obwód związany z podgrzewaniem paliwa. To właśnie tam często szuka się przyczyn słabego rozruchu na zimno.
Przeczytaj również: Żarówki do Passata B6 - jak dobrać przód bez pomyłki
Bezpieczniki w bagażniku
| Nr | Amperaż | Obwód | Po co go sprawdzić |
|---|---|---|---|
| 4 | 40 A | Ogrzewanie szyby tylnej | Gdy tylna szyba nie odparowuje mimo włączonego ogrzewania |
| 9 | 15 A | Klakson i system alarmowy | Gdy nie działa sygnał dźwiękowy albo alarm |
| 10 | 20 A | Pompa paliwa | Jedna z pierwszych pozycji do sprawdzenia, gdy auto kręci, ale nie łapie |
| 14 | 15 A | Tylna wycieraczka | Gdy problem dotyczy wyłącznie tylnej szyby |
| 18 | 30 A | Blokada klapy tylnej | Gdy klapa nie otwiera się albo nie zamyka elektrycznie |
| 20 | 7,5 A | Blokada wlewu paliwa | Gdy korek lub klapka wlewu paliwa nie reaguje |
| 22 | 30 A | Elektryczna blokada klapy tylnej | Gdy centralny zamek działa częściowo, a problem dotyczy bagażnika |
Jeżeli szukasz źródła problemu w 1.9 CDTI, trzy numery wracają najczęściej: 1 i 15 przy zasilaniu sterownika, 10 przy pompie paliwa oraz blok świec żarowych pod maską. To właśnie te obwody najczęściej wpływają na rozruch, kontrolki i wrażenie, że „auto żyje, ale nie chce odpalić”.
Jak odczytać objawy, żeby nie wymieniać części na ślepo
W elektryce samochodu objaw jest ważniejszy niż sam numer bezpiecznika. Dwie awarie mogą wyglądać podobnie, ale dotyczyć zupełnie innych obwodów. Dlatego ja zawsze zaczynam od pytania: co dokładnie przestało działać i czy problem dotyczy jednego elementu, czy kilku naraz.
| Objaw | Co sprawdzić najpierw | Co to zwykle oznacza |
|---|---|---|
| Nie działa gniazdo 12 V | 22 w kabinie | Najczęściej spalony bezpiecznik albo zwarcie w samym gnieździe |
| Nie działa nawiew lub klimatyzacja | 2, 23 i 25 w kabinie, potem przekaźniki nawiewu | Problem może dotyczyć zasilania, sterowania lub samego silnika dmuchawy |
| Gaśnie licznik lub ekran | 17 i 26 w kabinie | Tu często winny jest obwód zasilania zestawu wskaźników, a nie sam ekran |
| Nie działają światła stop | 6 w kabinie | Jeżeli bezpiecznik jest dobry, warto sprawdzić włącznik przy pedale hamulca |
| Tester OBD nie łączy się z autem | 11 w kabinie | Brak zasilania na diagnostyce potrafi zmylić bardziej niż sama usterka silnika |
| Zapala się ABS lub ESP | 7, 16, 29, 32 i 33 pod maską | To może być zarówno bezpiecznik, jak i spadek napięcia, czujnik koła lub moduł |
| Auto kręci, ale nie odpala | 1, 2, 10, 15 oraz blok świec żarowych i przekaźniki diesla | W 1.9 CDTI trzeba myśleć szerzej niż tylko o jednym bezpieczniku |
| Nie działa tylna szyba lub klapa | 4, 18, 20 i 22 w bagażniku | Tu często problem siedzi w tylnej skrzynce albo w siłowniku klapy |
Jeśli bezpiecznik przepala się od razu po wymianie, to sygnał, że problem nie leży w samym bezpieczniku. W praktyce oznacza to zwarcie, przeciążenie albo wadliwy odbiornik. Wtedy samo wkładanie kolejnych elementów nic nie daje, a czasem tylko maskuje prawdziwą usterkę.
Typowe błędy przy sprawdzaniu bezpieczników
Przy Vectrze C widzę zwykle te same pomyłki. Nic egzotycznego, po prostu pośpiech i założenie, że wszystkie skrzynki są opisane identycznie. W autach z rozbudowaną elektroniką to rzadko działa na korzyść.
- Sprawdzanie tylko jednej skrzynki. Jeśli nie działa nawiew, licznik albo pompa paliwa, winny może być zupełnie inny blok niż ten, do którego zaglądasz jako pierwszy.
- Ocena wyłącznie wzrokowa. Pęknięcie w bezpieczniku bywa niewidoczne. Miernik lub próbnik daje pewniejszy wynik.
- Wkładanie bezpiecznika o większym amperażu. To nie naprawa, tylko ryzyko uszkodzenia wiązki, sterownika albo samego odbiornika.
- Ignorowanie wersji wyposażenia. Pusty slot nie oznacza awarii. Część pól jest po prostu zarezerwowana dla innych odmian auta.
- Pomijanie stanu akumulatora. Słabe napięcie potrafi wywołać kontrolki ABS, ESP, airbag i problemy z centralnym zamkiem jednocześnie.
Jeżeli po wymianie bezpiecznika problem wraca, nie szukam już kolejnego numeru na chybił trafił. Przechodzę do sprawdzenia przewodów, przekaźników, punktów masowych i zasilania, bo właśnie tam zwykle kryje się prawdziwa przyczyna.
Kiedy problem jest głębiej niż bezpiecznik
W Vectrze C bardzo łatwo pomylić usterkę zasilania z usterką modułu albo czujnika. To dlatego tak ważne jest spojrzenie na cały obraz, a nie tylko na pojedynczy element skrzynki. Jeśli kilka obwodów szwankuje naraz albo bezpiecznik przepala się natychmiast, sama wymiana niczego nie wyjaśni.
| Objaw przy aucie | Co sprawdzić poza bezpiecznikiem | Wartości orientacyjne |
|---|---|---|
| Wiele kontrolek zapala się po rozruchu | Napięcie akumulatora, ładowanie alternatora, masy | Akumulator na postoju zwykle powinien mieć około 12,6-12,8 V, a ładowanie 13,8-14,7 V |
| Auto gaśnie lub nie odpala na zimno | Przekaźniki świec żarowych, blok diesla, zasilanie ECU | Tu sam bezpiecznik bywa tylko częścią większego problemu |
| ABS lub ESP wracają mimo sprawnego bezpiecznika | Czujniki kół, moduł ABS, spadki napięcia | Błąd może pojawiać się okresowo, zwłaszcza przy słabym akumulatorze |
| Nawiew działa tylko czasami | Silnik dmuchawy, opornica, przekaźniki, zaśniedziałe styki | Jeśli działa wybiórczo, problem zwykle nie kończy się na jednej kostce |
W praktyce najlepszą metodą jest zacząć od numerów, które najczęściej dotyczą objawu, a potem potwierdzić je miernikiem. W tej generacji auta szczególnie dobrze sprawdza się taka kolejność: kabina, komora silnika, bagażnik, a dopiero potem reszta instalacji. Dzięki temu szybciej wychodzi, czy winny jest konkretny obwód, czy już cała gałąź elektryki.
Jeżeli pod ręką masz tylko jedną rzecz do zrobienia, sprawdź najpierw bezpieczniki 22, 17, 26, 1 i 10, bo to one najczęściej prowadzą do szybkiej diagnozy przy problemach z wnętrzem, rozruchem i zasilaniem osprzętu. W Vectrze C 1.9 CDTI to zwykle wystarcza, żeby zawęzić awarię do jednego miejsca, zamiast wymieniać części metodą prób i błędów.
