W Passacie B8 elektryka jest rozbita na kilka niezależnych obwodów, więc drobna usterka rzadko oznacza od razu poważny problem. Częściej winny jest pojedynczy bezpiecznik, który odcina tylko jeden układ: wycieraczki, gniazdo 12 V, ogrzewanie szyby albo element infotainmentu. Poniżej pokazuję, gdzie są skrzynki, jak je bezpiecznie sprawdzić i po czym rozpoznać, że problem leży właśnie w zasilaniu.
Najkrótsza droga do diagnozy i wymiany
- W Passacie B8 najczęściej sprawdzasz dwie skrzynki: w kabinie i w komorze silnika.
- W wersji z kierownicą po lewej skrzynka kabinowa jest przy lewej krawędzi deski rozdzielczej, obok kierowcy.
- Nie każdy objaw elektryczny oznacza spalony bezpiecznik, ale to zawsze jeden z pierwszych tropów.
- Zamiennik musi mieć ten sam amperaż i ten sam typ; wyższa wartość nie naprawia przyczyny.
- Jeśli bezpiecznik przepala się ponownie, szukam zwarcia, wilgoci albo uszkodzonego odbiornika.
- Układ różni się zależnie od rynku i wyposażenia, więc najpewniejsza jest instrukcja dla konkretnego auta.

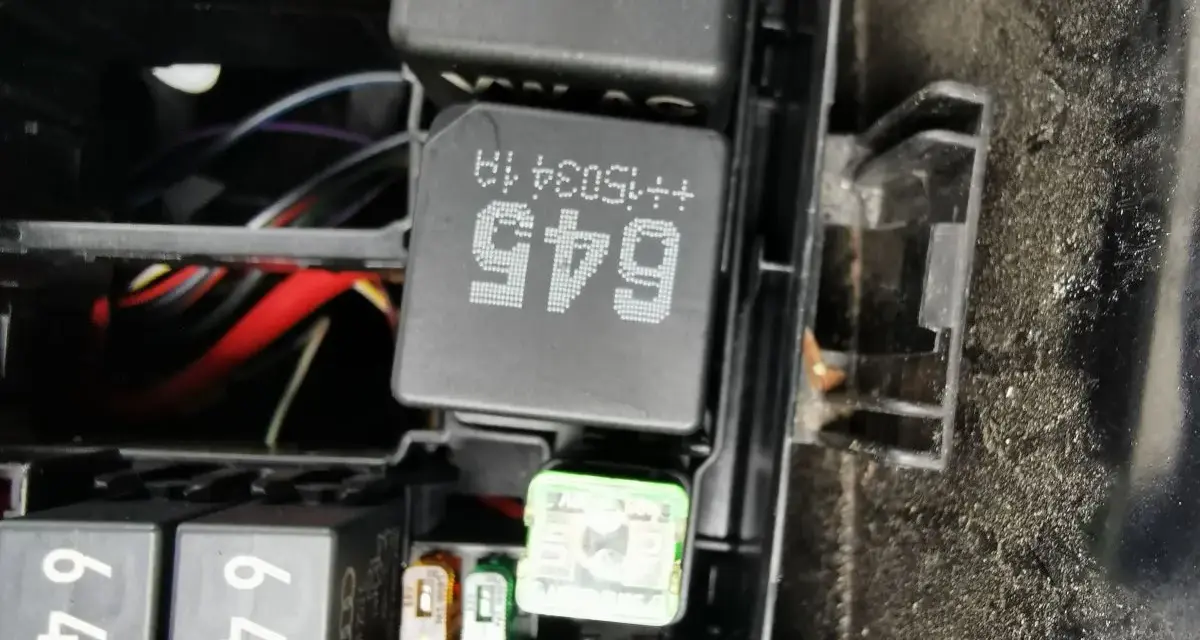

Gdzie są skrzynki i jak je rozpoznać
Ja w Passacie B8 zaczynam od dwóch miejsc. Pierwsze to skrzynka w kabinie, drugie to skrzynka w komorze silnika. W polskiej wersji z kierownicą po lewej skrzynka we wnętrzu jest przy lewej krawędzi deski rozdzielczej, za osłoną obok kierownicy. W autach z kierownicą po prawej ten sam blok ląduje po stronie pasażera, zwykle za schowkiem.
| Miejsce | Gdzie szukać | Po co tam jest |
|---|---|---|
| Skrzynka kabinowa | Lewa strona deski rozdzielczej przy drzwiach kierowcy; w wersjach RHD po stronie pasażera | Obsługuje obwody komfortu, wnętrza i część wyposażenia elektrycznego |
| Skrzynka w komorze silnika | Po lewej stronie komory, przy akumulatorze, pod osłoną | Chroni mocniejsze obwody i część zasilania samochodu |
W praktyce ta kabinowa skrzynka najczęściej odpowiada za rzeczy, których brak odczuwasz od razu: gniazdo 12 V, centralny zamek, ogrzewanie foteli, tylne wycieraczki albo oświetlenie wnętrza. Z kolei w komorze silnika szuka się zabezpieczeń związanych z większymi odbiornikami, na przykład wycieraczkami, klaksonem czy ogrzewaną szybą. To ważne rozróżnienie, bo od razu zawęża obszar poszukiwań. W instrukcji Volkswagena jest też wyraźnie zaznaczone, że numeracja i pozycje mogą różnić się zależnie od rynku oraz wyposażenia, więc nie warto opierać się wyłącznie na jednym uniwersalnym schemacie.
To daje dobry punkt startowy, ale samo znalezienie pokrywy to dopiero połowa roboty. Druga połowa to bezpieczne otwarcie i szybka, sensowna kontrola.
Jak bezpiecznie dostać się do skrzynki i sprawdzić bezpiecznik
W tym miejscu liczy się spokój i kolejność. Ja zawsze wyłączam zapłon, światła, radio i wszystkie ładowarki, a dopiero potem otwieram osłonę. Przy bezpiecznikach nie ma miejsca na improwizację, bo łatwo uszkodzić zatrzaski albo pomylić pozycje.
- Wyłącz zapłon i wszystkie odbiorniki prądu.
- Otwórz odpowiednią osłonę: w kabinie odsuń lub zwolnij schowek, w komorze silnika zdejmij pokrywę skrzynki.
- Wyjmij bezpiecznik pęsetą lub chwytakiem znajdującym się zwykle na pokrywie.
- Sprawdź, czy metalowy mostek w środku jest cały. Przerwany lub nadtopiony oznacza spalony bezpiecznik.
- Jeśli uszkodzenia nie widać, sprawdź ciągłość miernikiem.
- Załóż nowy element o identycznym amperażu i takim samym typie.
Warto od razu zamknąć osłonę po kontroli. Wilgoć i brud nie robią w skrzynce niczego dobrego, a w praktyce potrafią narobić więcej kłopotów niż sam przepalony bezpiecznik. Druga rzecz, którą lubię powtarzać: jeśli bezpiecznik wyskakuje ponownie po chwili, to nie jest sygnał, żeby wkładać trzeci z rzędu. To znak, że trzeba znaleźć przyczynę przeciążenia. Następny krok to zrozumienie, które objawy rzeczywiście pasują do awarii zabezpieczenia.
Które obwody najczęściej dają objawy elektryczne
Przepalony bezpiecznik zwykle nie objawia się „ogólną awarią auta”, tylko bardzo konkretnym brakiem jednej funkcji. To właśnie zawęża diagnostykę. Jeśli zgasło tylko jedno gniazdo albo przestała działać tylna szyba, nie ma sensu od razu podejrzewać całego modułu komfortu.
| Objaw | Co sprawdzam najpierw | Dlaczego to ma sens |
|---|---|---|
| Brak działania gniazda 12 V lub zapalniczki | Bezpiecznik obwodu akcesoriów | To jeden z najczęściej przeciążanych odbiorników |
| Nie działa tylna wycieraczka albo spryskiwacz | Bezpiecznik wycieraczek i zasilanie modułu | Wycieraczki pobierają sporo prądu, szczególnie przy zamarznięciu |
| Brak ogrzewania tylnej szyby lub lusterek | Bezpiecznik układu grzania | To obwód o większym obciążeniu, często zabezpieczany osobno |
| Nie działa centralny zamek lub część komfortu | Skrzynka kabinowa i zasilanie modułu | W Passacie B8 wiele funkcji komfortowych siedzi w tej samej strefie zasilania |
| Nie działa jedna gałąź oświetlenia | Bezpiecznik konkretnej strony lub układu lamp | To typowy objaw lokalnego braku zasilania, a nie „awarii całej elektryki” |
| Brak działania podgrzewania foteli albo szyberdachu | Bezpiecznik obwodu komfortu | Te odbiorniki są zwykle zabezpieczone osobno i łatwo je odseparować w diagnozie |
W praktyce kontrolka na desce albo komunikat w infotainment często jest skutkiem, a nie przyczyną. Moduł traci zasilanie i system zgłasza błąd, choć źródło problemu siedzi niżej, właśnie w bezpieczniku lub w zasilaniu tego obwodu. Dlatego po objawach zawsze przechodzę do doboru właściwego zamiennika, a nie do losowej podmiany wszystkiego po kolei.
Jak dobrać zamiennik i nie zepsuć instalacji
Najważniejsza zasada jest banalna, ale wciąż łamana: nowy bezpiecznik ma mieć dokładnie taki sam amperaż jak stary. Jeśli fabrycznie był 15 A, nie wkładam 20 A „na próbę”. Wyższa wartość nie usuwa zwarcia, tylko przesuwa moment zadziałania zabezpieczenia, a to już może skończyć się uszkodzeniem przewodu albo modułu.
| Typ bezpiecznika | Typowe kolory | Zakres prądu | Gdzie spotyka się go najczęściej |
|---|---|---|---|
| ATO / MINI | brązowy, czerwony, niebieski, żółty, biały, zielony, jasnozielony | 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A, 40 A | Większość obwodów kabinowych i komfortowych |
| JCASE | niebieski, różowy, zielony, czerwony, żółty | 20 A, 30 A, 40 A, 50 A, 60 A | Mocniejsze obwody i większe odbiorniki |
To tylko zakresy, ale w codziennej pracy są bardzo przydatne. Po kolorze od razu widzę, czy ktoś włożył zły element, a po typie wiem, czy nie pomylił małego płaskiego bezpiecznika z większym blokowym. W Passacie B8 spotkasz oba rozwiązania, więc warto patrzeć nie tylko na barwę, ale też na kształt.
Jest jeszcze jedna rzecz, o której łatwo zapomnieć: jeden bezpiecznik może zasilać kilka odbiorników, a jedna funkcja może zależeć od więcej niż jednego zabezpieczenia. To dlatego samo „wizualnie cały” nie zawsze zamyka temat. Jeśli system dalej nie działa, trzeba sprawdzić także masę, wtyczki i sam element wykonawczy. I właśnie tu pojawiają się błędy, które najczęściej wydłużają naprawę.
Najczęstsze błędy, które wracają jak bumerang
- Wkładanie bezpiecznika o większym amperażu zamiast szukania przyczyny.
- Wyciąganie elementu bez zdjęcia, szkicu albo oznaczenia pozycji.
- Mylenie skrzynki kabinowej z tą w komorze silnika.
- Pozostawianie osłony niedomkniętej po kontroli.
- Grzebanie w wilgotnej skrzynce po myjni, deszczu albo zimie z solą na rękach.
- Ignorowanie sytuacji, w której ten sam bezpiecznik przepala się drugi raz w krótkim czasie.
Ja zawsze robię szybkie zdjęcie telefonu przed wyjęciem jakiegokolwiek elementu. To drobiazg, ale oszczędza mnóstwo czasu, zwłaszcza kiedy ktoś później próbuje odtworzyć układ po stronie kierowcy i nie pamięta, co było gdzie. Jeśli awaria wraca, zaczynam już nie od wymiany, tylko od diagnostyki przyczyny przeciążenia.
Co warto mieć pod ręką, gdy elektryka zaczyna wariować
W Passacie B8 część obwodów potrafi chwilowo się wyłączyć, a potem wrócić do pracy po kilku sekundach, kiedy zniknie przeciążenie. Dotyczy to zwłaszcza szyb i foteli, które przy mrozie albo zacięciu mechanizmu potrafią zareagować ochronnie. Jeśli więc szyba przestała działać tylko raz, a potem znowu ruszyła, nie zakładam automatycznie spalonego bezpiecznika. Najpierw sprawdzam, czy nie ma oporu mechanicznego, problemu z zasilaniem albo słabego akumulatora.
- Latarka, żeby dobrze zobaczyć mostek w bezpieczniku.
- Pęseta lub chwytak do bezpieczników.
- Multimetr do sprawdzenia ciągłości i napięcia.
- Komplet zapasowych bezpieczników 7,5 A, 10 A, 15 A, 20 A i 30 A.
- Notatka albo zdjęcie rozpiski przed demontażem osłony.
Jeśli ten sam bezpiecznik przepala się dwa razy z rzędu, nie zamykam tematu na poziomie „wymieniłem i działało chwilę”. To moment, w którym szukam zwarcia, zawilgoconej wiązki albo odbiornika, który pobiera za dużo prądu. Przy pojedynczej usterce wystarczy szybka kontrola, ale przy powracającym problemie lepsza jest rzetelna diagnostyka niż kolejne losowe podmiany.
