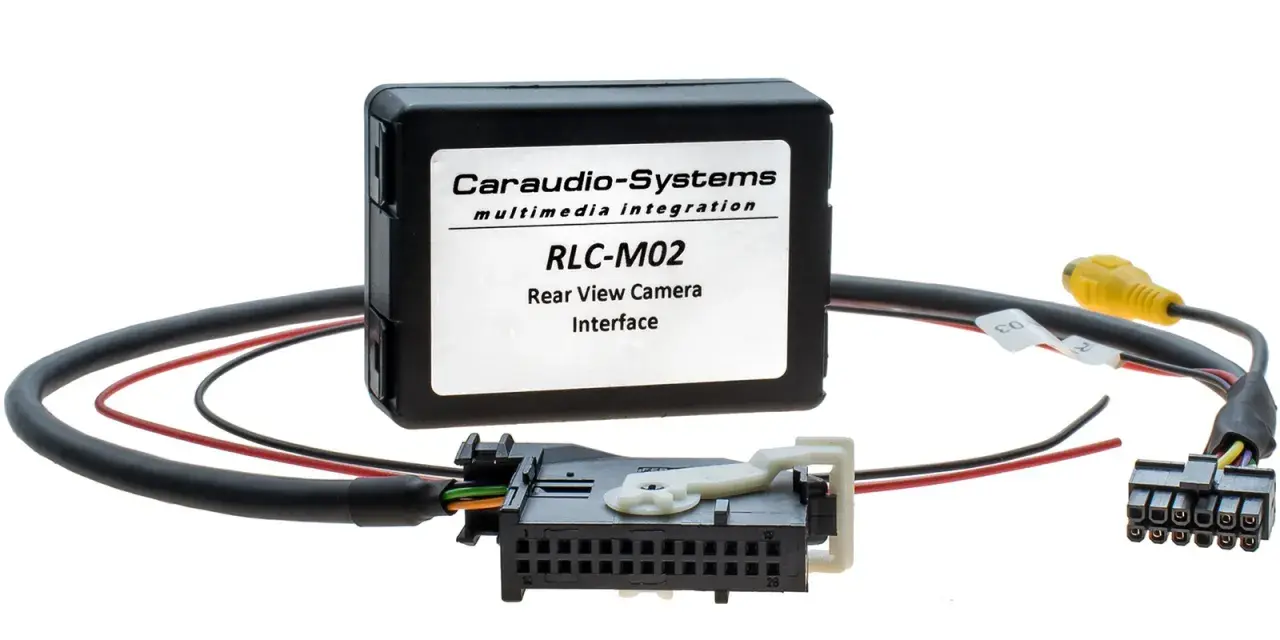

Dobry montaż RNS-E zaczyna się nie od wciskania wtyczek, tylko od zrozumienia, które sygnały są obowiązkowe, a które zależą od wersji auta. W praktyce rns-e schemat podłączenia nie jest jednym rysunkiem, lecz zestawem połączeń dla zasilania, magistrali CAN, audio, sygnału wstecznego i anteny GPS. Jeśli pominiesz jeden z tych elementów, radio może się uruchomić, ale nawigacja, dźwięk albo sterowanie potrafią działać wybiórczo. W tym tekście rozpisuję to tak, jak podchodzę do takiej instalacji w serwisie: od złącz, przez różnice między wersjami auta, aż po kodowanie i test końcowy.
Najważniejsze rzeczy, które trzeba sprawdzić przed podłączeniem RNS-E
- RNS-E pracuje na złączu quadlock, ale praktycznie liczą się osobno: zasilanie, CAN, audio, reverse i antena GPS.
- W autach z Bose część wyjść głośnikowych zastępuje się liniami do wzmacniacza, a nie klasycznym sygnałem na głośniki.
- Najczęstsze problemy po montażu to brak CAN, brak sygnału wstecznego, zły adapter antenowy i pomylone piny w wiązce retrofitowej.
- Po instalacji zwykle trzeba zakodować jednostkę i sprawdzić region, rozmiar opon, położenie kierowcy oraz wyposażenie audio.
- Przed złożeniem kokpitu warto wykonać krótki test radia, nawigacji, telefonu i reakcji na bieg wsteczny.
Jak czytam schemat RNS-E bez zgadywania

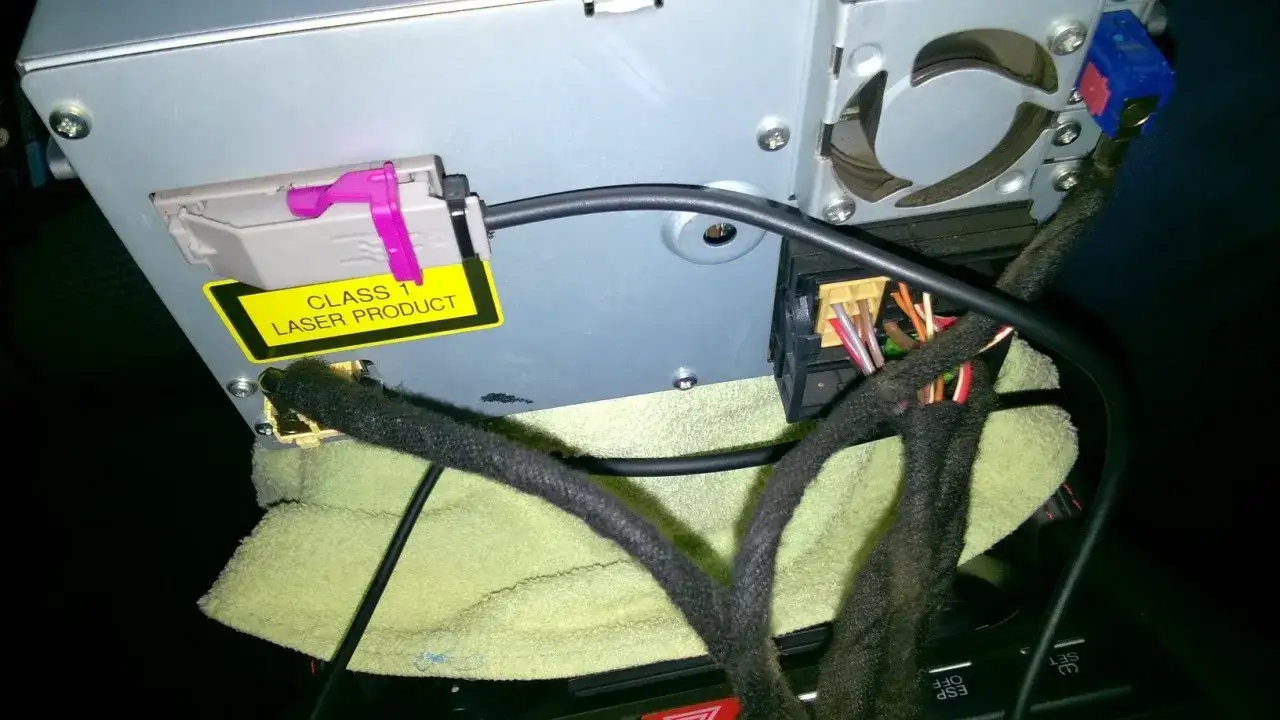

Ja dzielę tę instalację na cztery bloki złącza: A, B, C i D. To wygodniejsze niż myślenie o jednym dużym gnieździe, bo każdy blok odpowiada za inny typ sygnału. W skrócie: A obsługuje wyjścia dla pasywnych głośników, B trafia do funkcji pomocniczych i starszych sygnałów, C prowadzi audio do wzmacniacza albo telefonu, a D niesie zasilanie i komunikację.
| Złącze | Po co jest | Najważniejsze piny |
|---|---|---|
| A | Wyjścia dla pasywnych głośników przednich | 2 RF+, 3 LF+, 6 RF-, 7 LF- |
| B | CD changer, GALA, K-line, AUX i sygnały pomocnicze | 2 audio GND, 3 GALA, 5 K-line, 7 Bose, 8/9 audio IN, 10 zapłon, 11/12 dane |
| C | Wzmacniacz, telefon i sygnał wsteczny | 2 reverse, 3/5/9/11 line out, 6/12 TEL NF, 8 masa audio |
| D | Zasilanie i komunikacja | 9 CAN-H, 10 CAN-L, 11 TEL mute, 12 masa, 13 remote amp, 15 stały plus |
W praktyce to tylko mapa najczęściej używanych połączeń, bo konkretna wiązka może mieć jeszcze piny od alarmu, mikrofonu czy fabrycznego telefonu. Ja zawsze sprawdzam oznaczenia na obudowie i pinout pod dany samochód, zamiast ufać wyłącznie kolorom przewodów. Kiedy ta baza jest jasna, można przejść do przewodów, które naprawdę decydują o tym, czy jednostka wstanie i będzie działała stabilnie.
Które przewody decydują o tym, czy radio wstanie i będzie grało
W praktyce sprawdzam najpierw cztery rzeczy: stały plus, masę, CAN i audio. Stały plus to zasilanie „zawsze obecne” na kl. 30, masa to kl. 31, a CAN H/CAN L odpowiadają za komunikację z autem. Bez CAN RNS-E w wielu samochodach nie dostaje prawidłowej informacji o zapłonie i stanie systemu, więc potrafi się nie wybudzać albo zachowywać niestabilnie.
| Sygnał | Po co jest | Co zwykle widać, gdy go brakuje |
|---|---|---|
| Kl. 30, pin D15 | Stały plus | Radio traci pamięć albo w ogóle nie startuje |
| Kl. 31, pin D12 | Masa | Losowe restarty, brak stabilnej pracy |
| CAN-H / CAN-L, piny D9 i D10 | Komunikacja z autem | Brak wybudzania, martwe przyciski, błędy komunikacji |
| Reverse, pin C2 | Informacja o biegu wstecznym | Mapa „ucieka” po cofaniu |
| GALA, pin B3 | Analogowy sygnał prędkości | W starszych autach system gorzej liczy ruch pojazdu |
| TEL mute, pin D11 | Wyciszenie rozmowy | Telefon nie odcina dźwięku radia |
| Remote amp, pin D13 | Wybudzenie wzmacniacza | W Bose lub DSP nie ma dźwięku mimo działającego ekranu |
GALA to analogowy sygnał prędkości, a K-line to starsza linia diagnostyczna. Nie każdy samochód ich potrzebuje, ale w starszych wiązkach warto wiedzieć, że to nie jest to samo co CAN. Gdy te podstawy są poprawne, największe różnice zaczynają się między konfiguracjami Bose, bez Bose i starszymi retrofitami.
Jak różni się montaż w wersji Bose, bez Bose i w starszych wiązkach
To jest miejsce, w którym najłatwiej o błąd. Dwie instalacje mogą mieć identyczny wygląd wtyczki, a mimo to wymagać innego sposobu prowadzenia sygnału. W autach bez wzmacniacza zewnętrznego RNS-E częściej pracuje jak klasyczne radio z wyjściem na głośniki. W Bose lub DSP sygnał idzie zwykle liniowo do wzmacniacza, a jednostka musi dodatkowo podać sygnał wybudzenia.
| Scenariusz | Co zwykle podłączam | Na co uważam najbardziej |
|---|---|---|
| Non-Bose, pasywne głośniki | Wyjścia głośnikowe z A, zasilanie z D, adapter antenowy i antena GPS | Właściwy harness i poprawna kolejność pinów |
| Bose / DSP | Line out z C, remote-on z D13 i odpowiedni adapter pod fabryczny wzmacniacz | Zły adapter kończy się ciszą mimo działającego wyświetlacza |
| Retrofit z Symphony I | Przepięcie CAN, GALA, reverse i zasilania według konkretnego pinoutu | Gotowy zestaw „plug & play” bywa przygotowany pod inny model radia |
| Retrofit z Symphony II / II+ | Sprawdzenie zgodności wiązki i obsady quadlocka | Mechaniczne pasowanie nie gwarantuje zgodności elektrycznej |
W części aut reverse nie idzie po CAN, więc trzeba go dociągnąć osobno. Bez tego wskazanie pozycji po cofnięciu bywa rozjechane, a system potrzebuje chwili, żeby znowu skorygować lokalizację. To dlatego sama przejściówka nie załatwia wszystkiego - RNS-E nie lubi kompromisów także w antenach.
Przeczytaj również: Jak sprawdzić sprzęgło na postoju? Prosty test i diagnoza!
Antena radiowa i GPS
Do samej nawigacji potrzebujesz nie tylko przejściówki radia, ale też osobnej anteny GPS. Jeśli samochód ma fabryczne FAKRA, adapter musi być dobrany do końcówki instalacji, a nie do samego modelu radia. Zły adapter antenowy daje objawy, które łatwo pomylić z awarią jednostki: słaby odbiór FM, szumy albo brak części stacji. W praktyce właśnie tu najczęściej wychodzi, że wszystko działa poza radiem - i problem wcale nie siedzi w RNS-E.
Po stronie serwisowej zawsze traktuję antenę jako osobny etap, a nie dodatek „na końcu listy”. Gdy radio, nawigacja i dźwięk mają działać od razu, to właśnie dobór anteny i typu wzmacniacza robi często większą różnicę niż sama marka adaptera.
Co trzeba zakodować po montażu
Mechaniczne wpięcie wiązki to połowa pracy. Druga połowa to kodowanie, bo RNS-E musi wiedzieć, w jakim aucie siedzi i jakie opcje ma obsługiwać. Ross-Tech opisuje m.in. ustawienia związane z modelem auta, regionem, rozmiarem opon, impulsem koła, językiem i pozycją kierowcy; w praktyce właśnie te parametry najczęściej rozstrzygają, czy system zachowuje się fabrycznie.
| Ustawienie | Po co je sprawdzam | Co zwykle daje błędna wartość |
|---|---|---|
| Model auta | Dopasowanie logiki systemu do platformy | Menu i zachowanie jednostki nie pasują do auta |
| Region | Zakres radia i standardy rynku | Nieprawidłowe częstotliwości lub niechciane ustawienia domyślne |
| Obwód opony | Dokładność wskazań nawigacji | Mapa zaczyna się rozjeżdżać względem rzeczywistej trasy |
| Wheel pulse | Przeliczanie impulsów koła na ruch auta | Błędna kalibracja po kilku kilometrach |
| Położenie kierowcy | Układ menu i logika obsługi | Niewłaściwy układ ekranu lub niepasujący start screen |
| Opcje wyposażenia | AMI, AUX, CD changer, MFSW i podobne funkcje | Znikające menu albo nieaktywne funkcje |
Jako punkt odniesienia Ross-Tech podaje między innymi kanał 002 dla wheel pulse, gdzie wartość 0 pozwala systemowi samodzielnie się nauczyć po kilku kilometrach, a dla A4 8E pojawia się wartość 45, podczas gdy dla A3 i TT 43. To dobry przykład, że kodowanie nie jest ozdobą po montażu, tylko realnym elementem uruchomienia całego zestawu. Gdy kodowanie jest ustawione poprawnie, zostaje już tylko wychwycenie najczęstszych błędów praktycznych.
Najczęstsze błędy, które widać dopiero po pierwszej jeździe
- Brak dźwięku mimo działającego ekranu - najczęściej pomieszany Bose/non-Bose albo niepodany remote dla wzmacniacza.
- Restart po przekręceniu zapłonu - brak stałego plusa lub słaba masa.
- Mapa „odpływa” po cofaniu - sygnał reverse nie trafił na właściwy pin.
- Słaby odbiór FM - zły adapter antenowy albo niepodłączona druga ścieżka w diversity.
- Brak wybudzania po uruchomieniu auta - CAN H i CAN L są zamienione albo w ogóle niepodłączone.
- Menu telefonu działa, ale rozmowa nie milknie - TEL mute nie został podłączony tam, gdzie trzeba.
To właśnie te usterki najczęściej wyglądają na awarię samej jednostki, a w rzeczywistości są błędem wiązki. Ja zawsze zakładam, że jeśli ekran działa, problem siedzi w jednym z sygnałów pomocniczych, a nie w „zepsutym radiu”. Dzięki temu diagnostyka jest krótsza i mniej kosztowna, a nie przeradza się w wymianę części na ślepo.
Zanim złożysz kokpit, sprawdź te pięć rzeczy jeszcze raz
Gdy instalacja ma być pewna, robię krótki test na otwartym samochodzie: radio ma się wybudzić po zapłonie, głośniki mają grać bez przesteru, nawigacja ma widzieć satelity, a po wrzuceniu wstecznego pozycja auta nie może „uciekać”. Jeśli masz sterowanie z kierownicy, sprawdź też przyciski głośności i źródła, a w aucie z telefonem - wyciszenie rozmowy. Ten ostatni test oszczędza najwięcej czasu, bo po złożeniu deski każda poprawka trwa dwa razy dłużej.
- Sprawdź stały plus, masę i CAN jeszcze przed wsunięciem jednostki na stałe.
- Zweryfikuj, czy radio nie traci pamięci po wyjęciu kluczyka.
- Przetestuj FM, CD lub AUX, telefon i sygnał wsteczny osobno.
- Jeśli coś nie gra, wróć do konkretnego pinu i sprawdź wiązkę zamiast zgadywać.
W dobrze wykonanym montażu RNS-E nie ma efektu „prawie działa”. Albo masz poprawny układ sygnałów, albo po chwili wracają te same problemy: brak dźwięku, gubienie pozycji, losowe restarty i błędy kodowania. Dlatego przy tej instalacji najbardziej opłaca się cierpliwość na etapie okablowania, a nie szybkie składanie wnętrza.
