Najważniejsze informacje o EGR w C4 1.6 HDi
- W większości wersji zawór EGR znajduje się z tyłu silnika, przy grodzi, pod obudową filtra powietrza.
- W 1.6 HDi często pracuje jako część większego zespołu z chłodnicą spalin, więc nie zawsze wygląda jak osobny mały zawór.
- Do podstawowego sprawdzenia zwykle wystarcza latarka i dostęp od góry po zdjęciu osłony dolotu.
- Szarpanie, spadek mocy i tryb awaryjny nie muszą oznaczać awarii EGR, bo podobne objawy daje też dolot, DPF i przepływomierz.
- Czyszczenie ma sens przy lekkim lub średnim nagarze, ale zużyty napęd zaworu często wraca z problemem.
Gdzie dokładnie szukać zaworu EGR w C4 1.6 HDi

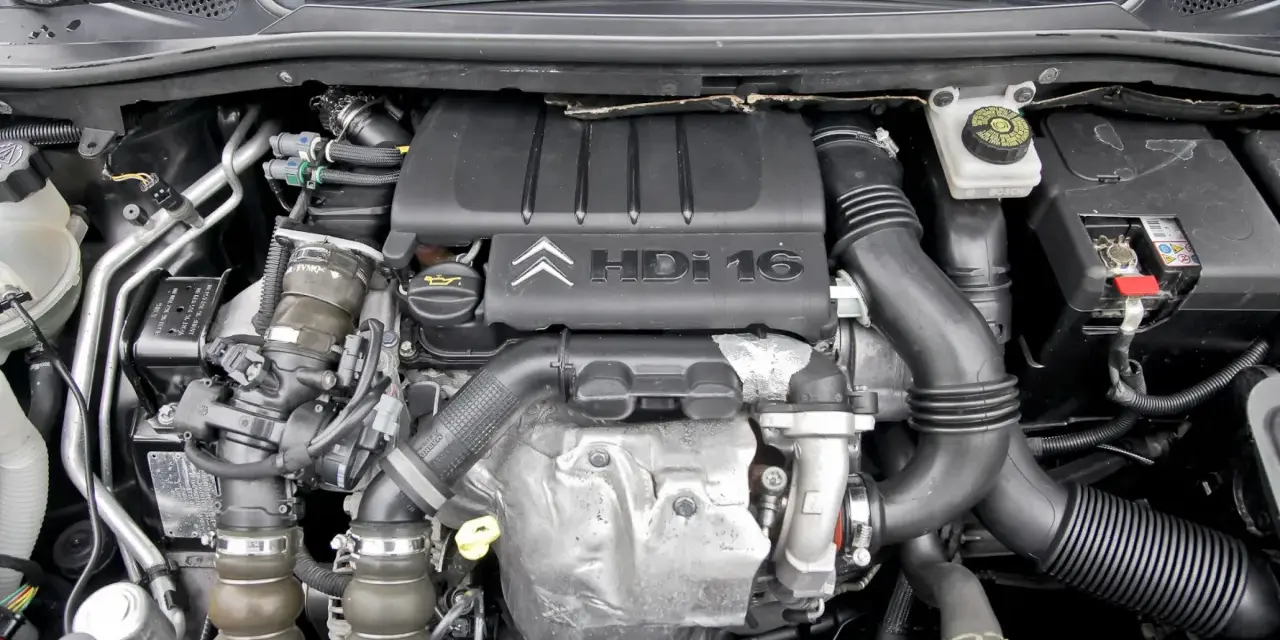

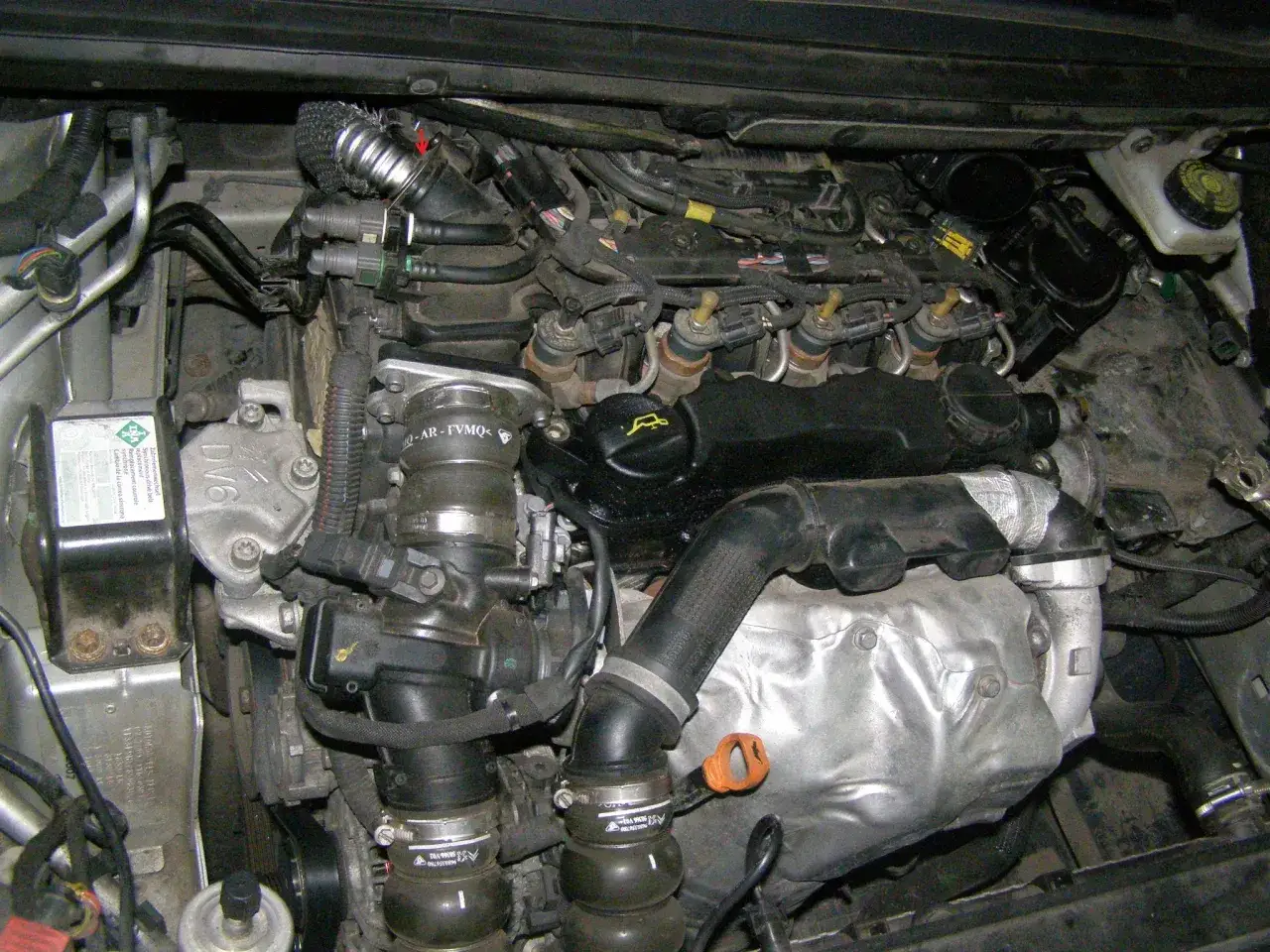

EGR, czyli zawór recyrkulacji spalin, w tej jednostce zwykle jest umieszczony z tyłu silnika, przy ścianie grodziowej, najczęściej pod obudową filtra powietrza lub tuż za nią. To nie jest element ustawiony „na widoku” jak w niektórych prostszych konstrukcjach. W praktyce szukam go po stronie osprzętu dolotowego, w pobliżu kolektora ssącego i metalowych przewodów prowadzących spaliny.
W wielu odmianach 1.6 HDi zawór nie występuje jako samotny moduł. Często jest połączony z chłodnicą EGR i krótkim metalowym kanałem, więc całość wygląda bardziej jak zespół elementów niż pojedyncza część. To ważne, bo człowiek spodziewa się małego zaworu, a widzi rozbudowany blok z przewodami, wtyczką elektryczną i rurami. Ja właśnie od tego zaczynam identyfikację: od lokalizacji przy grodzi, a dopiero później od samego korpusu zaworu.
| Wersja C4 | Typowe położenie EGR | Co zwykle zasłania dostęp |
|---|---|---|
| C4 I 1.6 HDi | Tył komory silnika, przy grodzi, pod dolotem | Obudowa filtra powietrza, rura dolotowa, wiązki |
| C4 Picasso i Grand Picasso | Ten sam rejon, ale zwykle głębiej schowany | Więcej zabudowy pod maską, ciaśniejszy dostęp |
| C4 II 1.6 HDi | Z tyłu silnika, bliżej strony skrzyni i układu dolotowego | Osprzęt dolotu i elementy układu spalin |
Najkrócej: jeśli patrzysz na C4 1.6 HDi z góry i masz wrażenie, że „EGR musi być gdzieś za filtrem powietrza”, to zwykle jesteś blisko prawdy. Właśnie dlatego warto najpierw zlokalizować osprzęt, a dopiero potem sięgać po klucze.
Jak dojść do niego bez zbędnego rozbierania komory
Przy pierwszym podejściu nie próbuję od razu zdejmować połowy osprzętu. Zawór EGR da się zwykle namierzyć szybciej, jeśli podejdziesz do tego metodycznie. W praktyce wystarczy latarka, trochę cierpliwości i oględziny od góry.
- Otwórz maskę i zdejmij górną osłonę silnika, jeśli jest zamontowana.
- Znajdź obudowę filtra powietrza oraz rurę dolotową prowadzącą do silnika.
- Spójrz za silnik, w stronę grodzi, i doświetl przestrzeń latarką z góry.
- Szukaj metalowego korpusu z wtyczką elektryczną i przewodem spalinowym lub połączeniem z chłodnicą EGR.
- Jeśli nadal go nie widać, zdejmij tylko te elementy dolotu, które realnie zasłaniają dostęp, a nie całą zabudowę komory.
W tej jednostce bardzo często wystarczy odpiąć fragment dolotu albo zdjąć obudowę filtra powietrza, żeby zobaczyć więcej. Nie ma sensu zaczynać od przewodów chłodzenia, jeśli celem jest tylko lokalizacja. Ja w takich autach zawsze powtarzam jedną zasadę: najpierw oględziny, później demontaż. W przeciwnym razie łatwo uszkodzić zatrzaski, uszczelki albo złącza, które później generują dodatkowe problemy.
Jeśli masz C4 Picasso, licz się z tym, że dostęp bywa gorszy niż w hatchbacku. Sam EGR jest zwykle w podobnym miejscu, ale „dostanie się do niego” i „zobaczyć go” to dwie różne rzeczy. To prowadzi już do kolejnego pytania: czy objawy, które widzisz, naprawdę wskazują na EGR.
Objawy, które mylą najczęściej
Tu najłatwiej popełnić błąd. Szarpanie przy jednostajnej jeździe nie musi oznaczać awarii EGR, a brak kontrolki nie oznacza, że wszystko jest w porządku. W 1.6 HDi bardzo podobne objawy daje też zapchany dolot, nieszczelność przewodów, przepływomierz albo problem z DPF.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Szarpanie przy stałej prędkości | EGR, przepływomierz, nieszczelność dolotu | Błędy w sterowniku, szczelność przewodów, parametry bieżące |
| Spadek mocy lub tryb awaryjny | Zawór zacięty, DPF, turbo, czujnik ciśnienia doładowania | Diagnostyka, ciśnienie doładowania, stan układu spalin |
| Dymienie na czarno | Za mało powietrza albo zbyt dużo spalin w dolocie | Filtr powietrza, EGR, intercooler, przewody dolotowe |
| Falowanie obrotów na biegu jałowym | Zabrudzony EGR, nagar w dolocie, nieszczelność | Oględziny dolotu, test szczelności, czyszczenie osprzętu |
| Check engine bez wyraźnych objawów | Czujnik położenia EGR, wiązka, wtyczka, adaptacja | Wtyczka, przewody, odczyt kodów usterek |
Z mojego punktu widzenia najbardziej zdradliwy jest przypadek, w którym auto jeździ „prawie normalnie”, a komputer pokazuje tylko pojedynczy błąd związany z EGR. Wtedy nie zakładałbym od razu, że winny jest sam zawór. Czasem źródłem problemu jest nagar w kolektorze ssącym albo nieszczelny dolot, który tylko udaje usterkę EGR. To dobrze prowadzi do pytania, czy czyścić, czy już wymieniać cały element.
Czyszczenie czy wymiana i ile to zwykle kosztuje
W 2026 roku orientacyjne widełki są dość szerokie, bo wszystko zależy od wersji auta, dostępu i tego, czy EGR pracuje jeszcze mechanicznie poprawnie. Ja traktuję czyszczenie jako sensowny test, ale nie jako gwarancję rozwiązania problemu. Jeśli napęd zaworu ma luz, zacina się albo elektronika podaje błędne położenie, samo usunięcie nagaru nie wystarczy.
| Opcja | Kiedy ma sens | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|
| Czyszczenie bez demontażu | Lekki nagar, zawór jeszcze pracuje | Efekt bywa krótkotrwały | 200-350 zł |
| Czyszczenie po demontażu | Większy osad, ale mechanika jest sprawna | Więcej roboczogodzin, większy koszt | 350-650 zł |
| Wymiana zaworu lub modułu | Zawór się zacina, wraca błąd po czyszczeniu, padł napęd | Najdroższa opcja, ale najpewniejsza | 900-1800 zł |
Jeżeli w danej wersji C4 EGR jest połączony z chłodnicą spalin, całkowity rachunek może być wyższy. I tu ważna uwaga: na forach właścicieli C4 często przewija się ta sama obserwacja, że przy większym przebiegu czyszczenie bywa tylko chwilowym odświeżeniem, a nie trwałą naprawą. To nie znaczy, że zawsze trzeba kupować nową część, ale warto realnie ocenić stan mechaniczny, zanim wydasz pieniądze dwa razy. Zanim jednak cokolwiek zamówisz, dobrze jest dopiąć jeszcze kilka szczegółów identyfikacyjnych.
Co sprawdzić przed zamówieniem części i wizytą w warsztacie
W tej rodzinie silników drobny wariant robi dużą różnicę. Dwa pozornie identyczne C4 1.6 HDi mogą mieć inny osprzęt EGR, inne mocowanie albo inny sposób sterowania. Dlatego przed zakupem części albo umówieniem naprawy zawsze sprawdzam kilka rzeczy, które oszczędzają później nerwy i zwroty.
- Kod silnika i VIN - to najszybszy sposób, żeby potwierdzić właściwą wersję osprzętu.
- Obecność chłodnicy EGR - jeśli jest zintegrowana z zaworem, koszt i czas naprawy rosną.
- Typ wtyczki i mocowania - nawet mała różnica potrafi uniemożliwić montaż.
- Uszczelki i obejmy - przy demontażu lepiej założyć nowe, niż wracać do nieszczelności.
- Adaptacja po montażu - w części wersji warto wykonać reset lub naukę pozycji zaworu.
- Stan dolotu i filtra powietrza - jeśli tam jest syf, nowy lub wyczyszczony EGR też nie będzie pracował idealnie.
Jeśli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: w Citroënie C4 1.6 HDi szukaj EGR z tyłu silnika, przy grodzi, pod osprzętem dolotu. Gdy już go namierzysz, nie skupiaj się wyłącznie na samym zaworze, bo w tej jednostce równie często problem leży obok niego. Dobrze wykonana diagnoza jest tu po prostu tańsza niż zgadywanie.
