W Insignii z 2009 roku elektryka jest na tyle rozbudowana, że jeden przepalony bezpiecznik potrafi unieruchomić zarówno drobiazg, jak i ważny układ. Ten opis porządkuje rozmieszczenie bezpieczników w praktyczny sposób: pokazuję, gdzie są trzy skrzynki, które obwody obsługują najczęstsze usterki i kiedy warto podejrzewać sam bezpiecznik, a kiedy problem leży głębiej. Dzięki temu łatwiej znaleźć źródło kłopotu bez zgadywania i bez ryzyka, że uszkodzisz coś przy okazji.
Najważniejsze informacje o bezpiecznikach w Insignii z 2009 roku
- W samochodzie są trzy skrzynki bezpieczników: w komorze silnika, w kabinie i w bagażniku.
- W wersji z kierownicą po lewej skrzynka kabinowa jest zwykle za schowkiem w desce.
- Bezpieczniki w kabinie odpowiadają m.in. za zapalniczkę, nawiew, klimatyzację, centralny zamek i wskaźniki.
- Skrzynka pod maską obsługuje m.in. sterownik silnika, wtrysk, wycieraczki, ABS, wspomaganie i rozrusznik.
- W bagażniku znajdują się obwody wyposażenia dodatkowego, np. hak, podgrzewanie foteli, dach, parkowanie i napęd 4x4.
- Nie zmieniaj amperażu na większy i nie uznawaj bezpiecznika za winnego, jeśli po wymianie przepala się ponownie.

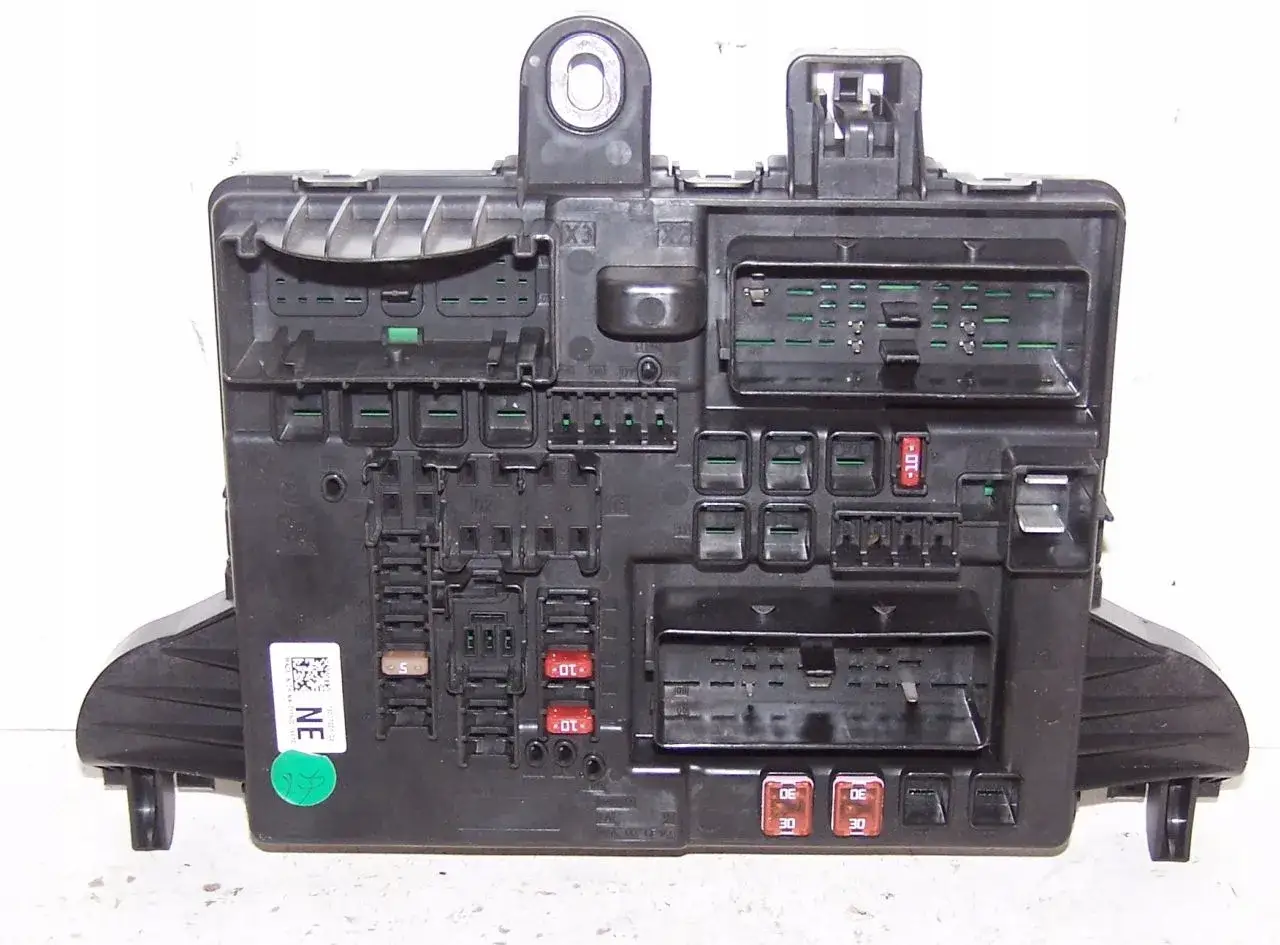

Gdzie są skrzynki bezpieczników w Insignii z 2009 roku
W pierwszej generacji Opla Insignii układ jest prosty, ale trzeba wiedzieć, gdzie patrzeć. Ja zwykle zaczynam od mapy trzech miejsc: komory silnika, kabiny i bagażnika, bo to od razu zawęża obszar poszukiwań. W wersji z kierownicą po lewej, czyli najczęstszej w Polsce, dostęp wygląda tak:
| Skrzynka | Lokalizacja | Co zwykle obsługuje | Kiedy zaglądać w pierwszej kolejności |
|---|---|---|---|
| Komora silnika | Przód po lewej stronie pod maską | Silnik, rozruch, wycieraczki, ABS, wspomaganie, ładowanie wybranych odbiorników | Gdy auto nie odpala, nie działają wycieraczki, świecą się kontrolki ABS albo znikają podstawowe funkcje jazdy |
| Kabina | Za schowkiem w desce rozdzielczej; w wersji RHD za osłoną w schowku | Gniazda 12 V, nawiew, klimatyzacja, centralny zamek, wskaźniki, OBD, airbag | Gdy nie działa wyposażenie używane na co dzień i problem dotyczy wnętrza auta |
| Bagażnik | Lewa strona przestrzeni ładunkowej, za pokrywą | Wyposażenie dodatkowe, hak, ogrzewanie, dach, podgrzewanie foteli, oświetlenie, napęd AWD | Gdy awaria dotyczy opcji wyposażenia, których nie ma w każdej wersji |
W praktyce to ważne, bo objaw nie zawsze prowadzi do tej samej skrzynki. Brak nawiewu nie oznacza tego samego co brak rozruchu, a martwe gniazdo 12 V nie ma wiele wspólnego z bezpiecznikiem od rozrusznika. Kiedy już wiesz, gdzie szukać, trzeba jeszcze poprawnie odczytać legendę i dobrać właściwy wkład, a nie tylko zdjąć pokrywę.
Jak czytać opis bezpieczników i wymieniać je bez ryzyka
W Insignii nie ma sensu działać „na oko”. Najpierw sprawdzam numer bezpiecznika, potem jego wartość w amperach, a dopiero później sam obwód. To ważne, bo jeden układ bywa chroniony przez kilka bezpieczników, a ten sam objaw może mieć źródło w przepalonym wkładzie, przekaźniku, masie albo module sterującym.
Najbezpieczniej trzymać się kilku zasad:
- Wyłącz zapłon i odczekaj chwilę, zanim zaczniesz cokolwiek wyciągać.
- Sprawdź numer w legendzie na pokrywie albo w instrukcji auta.
- Użyj wyciągacza, jeśli jest w skrzynce, zamiast podważać wkład śrubokrętem na siłę.
- Oceń bezpiecznik wizualnie, ale nie kończ na samej „oględzinówce”, jeśli masz wątpliwości.
- Załóż dokładnie taki sam amperaż, jaki był wcześniej.
- Jeśli nowy bezpiecznik przepala się od razu, szukaj zwarcia, a nie kolejnego wkładu.
Nie zakładaj większego bezpiecznika „na próbę” tylko po to, żeby coś ruszyło. To nie naprawia instalacji, tylko zwiększa ryzyko przegrzania przewodu, stopienia złącza albo uszkodzenia modułu. Po takiej „oszczędności” koszt naprawy zwykle rośnie szybciej niż cierpliwość kierowcy. Najbardziej odczuwalne objawy zwykle zaczynają się od skrzynki w kabinie, bo to ona obsługuje wyposażenie używane na co dzień.
Bezpieczniki w kabinie i objawy, które widać od razu
To właśnie ta skrzynka najczęściej odpowiada za usterki, które kierowca widzi natychmiast po wejściu do auta. Jeśli coś przestaje działać w środku kabiny, od tej lokalizacji zaczynam diagnostykę w pierwszej kolejności.
| Numer lub grupa | Obwód | Typowy objaw po awarii |
|---|---|---|
| 6 | Zapalniczka | Ładowarka, wideorejestrator albo inne akcesorium nie dostają zasilania |
| 7 | Gniazdo zasilania | Brak napięcia w jednym z gniazd 12 V |
| 11 | Nawiew wnętrza | Wentylator kabiny nie startuje albo działa tylko sporadycznie |
| 14 | Złącze diagnostyczne | Interfejs OBD nie łączy się z samochodem |
| 15 | Airbag | Zapala się kontrolka systemu poduszek i zapisuje się błąd SRS |
| 16 | Centralny zamek, klapa tylna | Nie działa zamykanie drzwi albo otwieranie klapy |
| 17 | Klimatyzacja | Układ przestaje reagować, sprężarka nie załącza się lub sterowanie jest martwe |
| 21 | Zestaw wskaźników | Część zegarów lub podświetlenie przestaje działać |
| 22 | Zapłon | Auto zachowuje się tak, jakby nie dostawało sygnału „start” |
| 25 | Stacyjka | Problemy z uruchamianiem i zasilaniem wybranych obwodów po przekręceniu kluczyka |
| 26 | Gniazdo w bagażniku | Brak zasilania akcesoriów w przestrzeni ładunkowej |
Jeżeli kontrolki na desce gasną razem z nawiewem albo przestaje działać OBD, ta skrzynka jest pierwszym miejscem do sprawdzenia. W przypadku układów komfortu często okazuje się, że problem jest banalny, ale jeśli do gry wchodzi rozruch albo wspomaganie, trzeba już spojrzeć pod maskę. Tam znajdują się obwody, które mają bezpośredni wpływ na uruchamianie auta i bezpieczeństwo jazdy.
Skrzynka pod maską i układy, które mają największe znaczenie
Przednia skrzynka w komorze silnika odpowiada za rzeczy, których awaria potrafi unieruchomić samochód albo wywołać serię ostrzeżeń na desce. W praktyce to właśnie tam szukam przy problemach z rozruchem, wycieraczkami i układami kontroli jazdy.
| Grupa bezpieczników | Obwód | Co zwykle zauważysz |
|---|---|---|
| 1, 2, 5, 10 | Sterownik skrzyni, sterownik silnika, zapłon, zasilanie ECU | Silnik nie odpala, pojawiają się błędy elektroniki napędowej, auto może wejść w tryb awaryjny |
| 6, 15, 56, 66 | Wycieraczki i spryskiwacze przód/tył | Brak pracy wycieraczek lub spryskiwacza, szczególnie kłopotliwy w deszczu i zimą |
| 8, 9, 12 | Wtrysk, układ zapłonowy, rozrusznik | Brak reakcji przy próbie startu albo bardzo trudny rozruch |
| 18, 19, 22, 23, 26, 27 | AFL, ABS, wspomaganie, hamulec postojowy | Zapalone kontrolki ABS/układu kierowniczego, gorsze wspomaganie, problemy z elektrycznym hamulcem postojowym |
| 24, 25, 21 | Przednie i tylne szyby, wybrane gniazda | Nie działają szyby elektryczne albo brakuje zasilania akcesoriów |
| 60, 61, 65, 69, 70, 71 | Podgrzewanie lusterek, klakson, czujnik deszczu, zasilanie elektroniki nadwozia | Drobne, ale wyraźne objawy: brak podgrzewania, cisza z klaksonu, problemy z automatyką wycieraczek |
Tu dobrze widać, dlaczego nie warto ufać pierwszemu skojarzeniu. Jeśli nie działa klakson, przyczyną nie musi być sam klakson. Jeśli samochód nie odpala, nie zawsze winny jest akumulator. W Insignii ważne jest to, by patrzeć na cały układ: zasilanie, bezpiecznik, przekaźnik, masę i moduł. Właśnie dlatego kolejna skrzynka bywa pomijana, choć w bogatszych wersjach ma ogromne znaczenie.
Bagażnikowa skrzynka i wyposażenie dodatkowe
Ta skrzynka zależy od wersji auta bardziej niż dwie pozostałe. W prostszych egzemplarzach część gniazd pozostaje pusta, a w lepiej wyposażonych Insigniach trafiają tu obwody od wygody, oświetlenia i systemów wspomagających. Jeżeli auto ma hak, dach, ogrzewanie, rozbudowane fotele albo napęd na cztery koła, właśnie tu szukałbym najpierw.
| Grupa bezpieczników | Obwód | Po co to ważne |
|---|---|---|
| 1, 35 | Centralny zamek | Problemy z zamykaniem i otwieraniem auta z pilota lub przyciskiem |
| 2, 10 | Klimatyzacja, dogrzewanie płynu | Awaria może dawać słabszy komfort zimą i kłopoty z pracą układu HVAC |
| 3, 5, 8 | Hak i gniazdo przyczepy | Brak zasilania w instalacji holowniczej albo kłopoty z przyczepą |
| 11, 12, 36 | Elektryczne fotele i pamięć ustawień | Fotele przestają się regulować lub nie zapisują pozycji |
| 13, 33, 34 | Poziomowanie, AWD, dach | To obwody zależne od wyposażenia, ale ich awaria szybko daje mocny sygnał na desce lub w działaniu auta |
| 17, 18, 19, 22 | Podgrzewanie foteli, elektryczna roleta, sunshade | Wygodowe elementy znikają bez dramatycznych objawów, ale są irytujące w codziennej jeździe |
| 23, 31, 32 | Alarm, systemy wspomagające, czujnik boczny | Kontrolki i komunikaty związane z elektroniką bezpieczeństwa mogą pojawić się bez ostrzeżenia |
| 24, 25, 26, 27 | Oświetlenie zewnętrzne | Gaśnie jedna strona świateł postojowych albo część obwodów oświetlenia |
Ta skrzynka często zaskakuje właścicieli, bo awaria nie dotyczy „mechaniki”, tylko opcji wyposażenia. Jeśli jednak po wymianie wkładki problem wraca, bezpiecznik nie jest końcem diagnozy, tylko jej początkiem.
Kontrolki na desce i moment, w którym winny bywa coś więcej niż bezpiecznik
W elektryce Insignii z 2009 roku najłatwiej popełnić jeden błąd: uznać, że każda kontrolka oznacza spalony bezpiecznik. Tak nie jest. W wielu przypadkach bezpiecznik jest skutkiem ubocznym problemu, a nie jego źródłem. Jeśli kilka niezależnych systemów przestaje działać naraz, trzeba spojrzeć szerzej niż tylko na skrzynkę.
| Objaw | Co sprawdzić najpierw | Co to zwykle oznacza |
|---|---|---|
| Nie działa jedna funkcja, bez innych objawów | Odpowiedni bezpiecznik i zasilanie lokalne | Najczęściej zwykła awaria wkładki albo styku |
| Gaśnie kilka układów naraz | Akumulator, ładowanie, masa, moduł nadwozia | Problem z napięciem albo zasilaniem wspólnym dla kilku obwodów |
| Bezpiecznik przepala się od razu po wymianie | Wiązka, przetarty przewód, zalanie, uszkodzony odbiornik | Zwarcie, którego nie wolno „leczyć” kolejnymi wkładkami |
| Świeci kontrolka ABS, airbag albo układu ładowania | Diagnostyka komputerowa i stan zasilania | Bezpiecznik może być tylko częścią większego problemu |
| Brak komunikacji z OBD | Bezpiecznik złącza diagnostycznego i zasilanie modułów | Usterka w obwodzie diagnostycznym albo instalacji sterownika |
W takich sytuacjach nie robię serii losowych podmian. Najpierw sprawdzam, czy problem jest lokalny, czy dotyczy całej gałęzi zasilania. To oszczędza czas i chroni instalację. W praktyce najlepiej zaczynać od skrzynki, która obsługuje objaw, a nie od tej, do której najłatwiej się dostać.
Co przygotować, zanim zaczniesz szukać usterki w Insignii
Jeżeli chcesz podejść do tematu spokojnie i skutecznie, przygotuj kilka prostych rzeczy. W przypadku Insignii naprawdę nie trzeba od razu rozbierać pół auta, ale warto mieć pod ręką podstawowy zestaw do diagnostyki. Ja zwykle polecam:
- zestaw bezpieczników o identycznym amperażu jak oryginał,
- mały wyciągacz do bezpieczników,
- latarkę,
- multimetr,
- interfejs OBD do odczytu błędów,
- krótką notatkę: co nie działa, kiedy przestało działać i czy objaw pojawił się po myciu, mrozie albo montażu akcesoriów.
