W Passacie B5 układ świec żarowych potrafi sprawiać wrażenie bardziej skomplikowanego, niż jest w rzeczywistości. Najczęściej problem sprowadza się do jednego elementu pod deską, kilku bezpieczników i czujnika temperatury, który potrafi całkowicie zmienić decyzję sterownika. Poniżej pokazuję, gdzie szukać przekaźnika, jak dostać się do niego bez walki z plastikami i jak odróżnić awarię przekaźnika od usterki instalacji.
Najkrócej przekaźnik jest pod deską, a przed wymianą warto sprawdzić bezpiecznik i czujnik temperatury
- W Passacie B5 i B5 FL przekaźnik świec żarowych jest zwykle na płycie przekaźników po lewej stronie, pod deską rozdzielczą, nad pedałami.
- W schematach często pojawia się oznaczenie 202, a w części opisów także pozycja 8 lub IV.
- Bezpiecznik mocy układu bywa w komorze silnika po lewej stronie i ma zazwyczaj 60 A albo 80 A, zależnie od wersji.
- Jeśli auto grzeje tylko czasami, winny bywa też czujnik temperatury G2/G62, a nie sam przekaźnik.
- Przed zakupem części sprawdź numer, liczbę pinów i stan gniazda, bo wygląd zewnętrzny bywa mylący.
Gdzie jest przekaźnik świec żarowych w Passacie B5

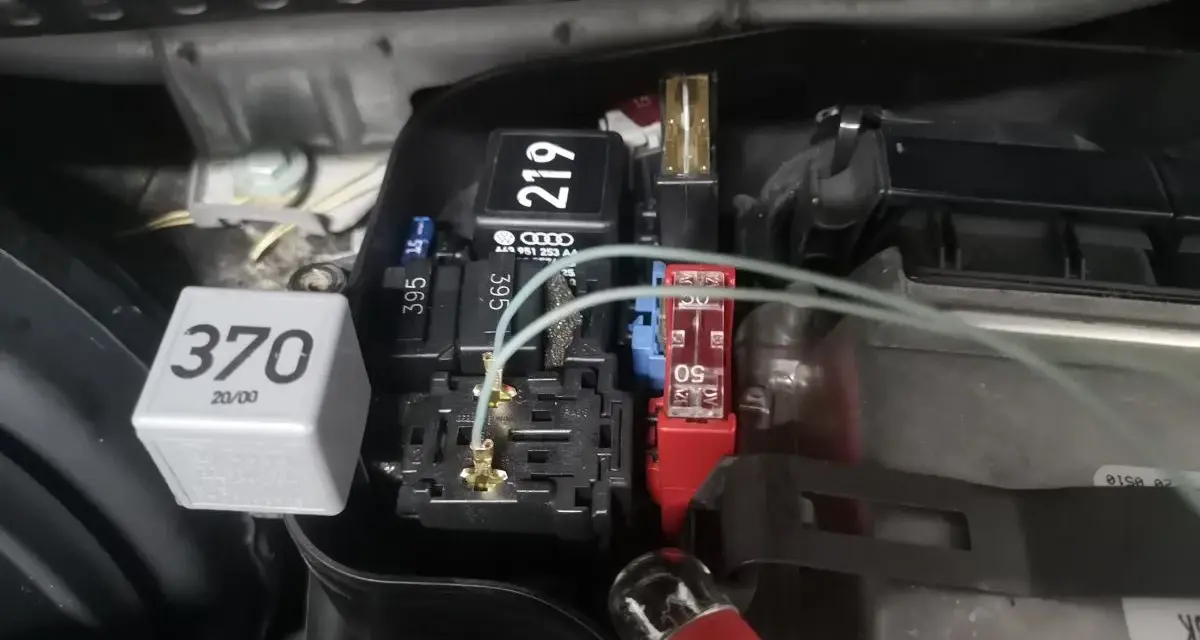

W większości Passatów B5 i B5 FL z silnikiem TDI przekaźnik świec żarowych znajduje się na płycie przekaźników pod deską rozdzielczą, po lewej stronie, nad pedałami. Ja szukałbym go właśnie tam w pierwszej kolejności, a nie w komorze silnika. W schematach spotyka się oznaczenie 202, a w niektórych opisach również pozycję 8 albo IV, więc przy identyfikacji nie warto trzymać się wyłącznie jednego numeru z internetu.
To ważne, bo obok siedzą inne przekaźniki i łatwo pomylić właściwy element z sąsiednim gniazdem. W części aut zamiast „klasycznej kostki” widzisz po prostu element sterujący na tej samej płycie, opisany jako sterownik czasu żarzenia. Jeśli więc zaglądasz pod maskę i nic nie pasuje, wróć do wnętrza auta - właśnie tam zwykle zaczyna się cała diagnoza.
Jak dostać się do płyty przekaźników bez uszkodzenia osłon
Dostęp do tej części auta jest prosty, ale tylko wtedy, gdy robisz to spokojnie. W starszych B5 plastik po latach bywa kruchy, więc nie warto podważać osłon byle czym. Ja zaczynam od latarki i cierpliwego zdjęcia tych elementów, które naprawdę trzeba zdjąć, zamiast rozbierać pół kokpitu.
- Otwórz drzwi kierowcy i zdejmij lewą boczną osłonę deski rozdzielczej.
- Jeśli przeszkadza dolna osłona pod kolumną kierownicy, odkręć ją delikatnie.

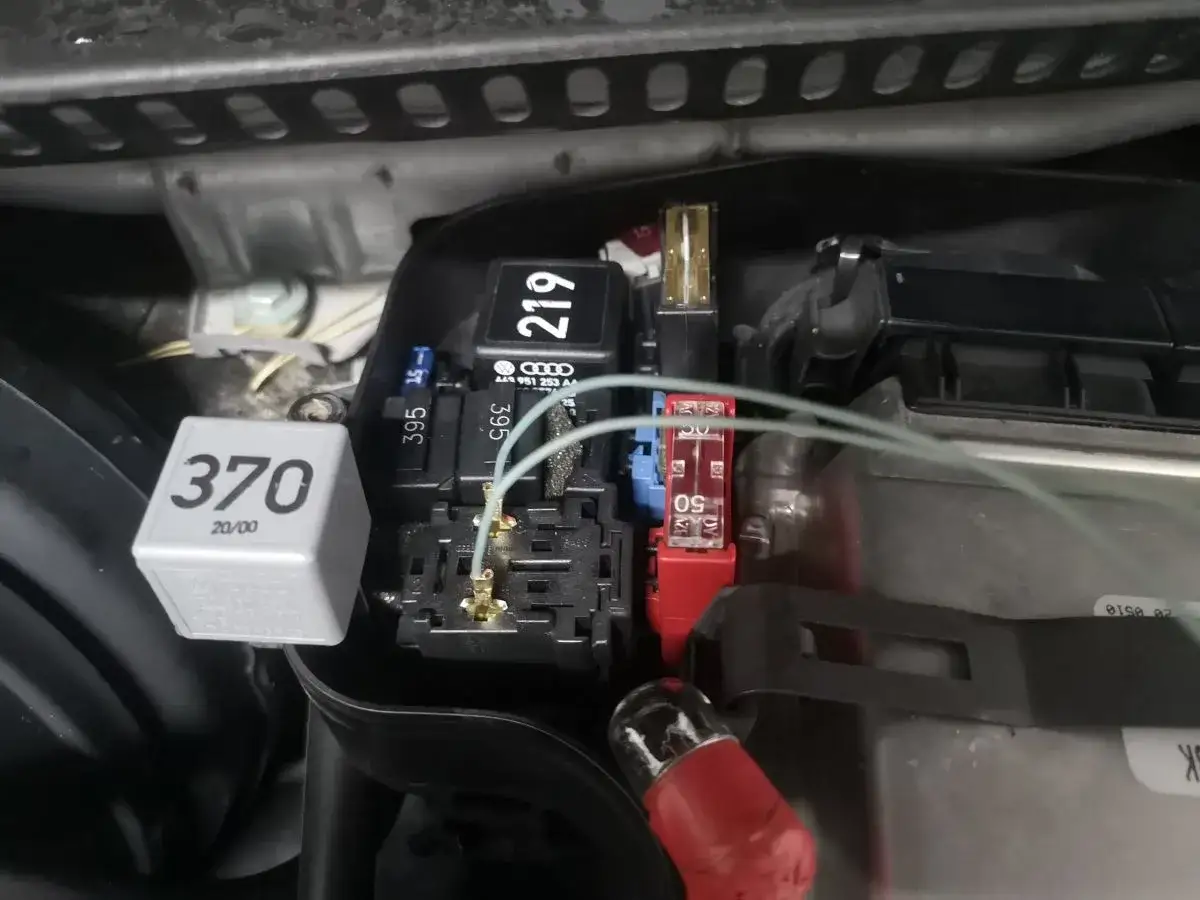

- Oświetl przestrzeń nad pedałami i znajdź płytę przekaźników.
- Sprawdź oznaczenia na obudowie i szukaj przekaźnika odpowiadającego za świece żarowe.
- Nie wyciągaj wszystkich kostek naraz, bo później łatwo pomylić kolejność lub uszkodzić złącze.
Jeżeli samochód ma bardzo twarde lub połamane zaczepy, lepiej poświęcić minutę więcej niż urwać osłonę i dokładać sobie nowy problem. Po dojściu do płyty najważniejsze jest już nie samo znalezienie elementu, ale odróżnienie go od części, które wyglądają podobnie.
Jak nie pomylić przekaźnika z bezpiecznikiem albo czujnikiem temperatury
W tym układzie najczęściej myli się trzy rzeczy: sam przekaźnik, bezpiecznik mocy i czujnik temperatury silnika. To właśnie dlatego wiele osób wymienia dobry element, a auto nadal słabo odpala na zimno. Ja zawsze rozdzielam te trzy punkty na osobne etapy sprawdzania.
| Element | Gdzie go szukać | Po co jest | Dlaczego bywa mylony |
|---|---|---|---|
| Przekaźnik świec żarowych | Pod deską, na płycie przekaźników po lewej stronie | Włącza i odcina zasilanie świec | Ma podobny wygląd do innych przekaźników i bywa opisany różnymi numerami |
| Bezpiecznik mocy świec | W komorze silnika, w obudowie po lewej stronie | Chroni obwód dużego prądu | Gdy jest spalony, objawy wyglądają jak uszkodzony przekaźnik |
| Czujnik temperatury G2/G62 | W układzie chłodzenia silnika | Informuje sterownik, czy w ogóle ma uruchomić grzanie | Uszkodzenie potrafi wyłączyć świece mimo sprawnego przekaźnika |
| Świece żarowe | W głowicy silnika | Dogrzewają komorę spalania przy rozruchu | Ich awaria daje podobny efekt końcowy, ale przyczyna jest inna |
W praktyce to właśnie czujnik temperatury najczęściej wprowadza zamieszanie, bo sterownik „myśli”, że silnik jest cieplejszy, niż jest naprawdę, i skraca albo pomija żarzenie. Dlatego przy tej usterce nie ograniczam się do jednego pomiaru - patrzę na cały obwód, a dopiero potem podejmuję decyzję o wymianie.
Jak rozpoznać, że winny jest właśnie ten element
Typowe objawy są dość powtarzalne. Najczęściej auto kręci dłużej po zimnej nocy, kontrolka świec zachowuje się nienaturalnie krótko albo zasilanie na świecach pojawia się tylko czasami. Przy temperaturze otoczenia około +5°C i niżej układ powinien być wyraźniej aktywny, więc wtedy najłatwiej wychwycić, czy coś działa nie tak.
| Objaw | Co najczęściej oznacza | Co sprawdzić najpierw |
|---|---|---|
| Ranne rozruchy trwają wyraźnie dłużej | Brak grzania przy zimnym silniku albo błędny odczyt temperatury | Czujnik G2/G62, bezpiecznik mocy, napięcie na wyjściu przekaźnika |
| Na świecach nie ma napięcia mimo sprawnych świec | Przekaźnik nie podaje zasilania albo nie dochodzi sygnał sterujący | Gniazdo przekaźnika, styki, bezpiecznik 60 A lub 80 A |
| Układ działa tylko czasami | Zaśniedziałe styki, wilgoć, pęknięty lut lub słaby styk w kostce | Wizualna kontrola złącza i wiązki pod deską |
| Nie słychać charakterystycznego kliknięcia | Przekaźnik nie dostaje sygnału albo sam jest uszkodzony | Pomiar zasilania i sygnału na pinach |
Jeżeli zimny rozruch jest słaby tylko przy niskiej temperaturze, a w cieplejsze dni problem prawie znika, nie zakładaj od razu awarii świec. W takim scenariuszu bardzo często winna jest logika załączania, a nie same świece. To właśnie ten moment, w którym dokładna diagnoza oszczędza pieniądze i czas.
Co zrobić, gdy przekaźnik naprawdę jest winny
Jeśli wszystko wskazuje na przekaźnik, wymiana nie należy do trudnych. Najważniejsze jest dobranie właściwej części, a nie tylko takiej, która „mniej więcej pasuje”. W Passacie B5 ten układ potrafi mieć różne numery zależnie od silnika i rynku, więc przed zakupem sprawdzam numer ze starego elementu, liczbę pinów i sposób mocowania.
- Spisz numer z obudowy i porównaj go z nową częścią.
- Sprawdź, czy wtyczka nie ma śladów wilgoci, zielonego nalotu lub nadpalonych styków.
- Jeśli masz identyczny sprawny egzemplarz do testu, zrób krótką podmianę kontrolną.
- Po montażu sprawdź napięcie na świecach i zachowanie auta na zimnym rozruchu.
W praktyce nowy zamiennik do tego układu kosztuje zwykle około 120-320 zł, zależnie od producenta i numeru części. Sama praca przy dobrej diagnozie zamyka się często w kilkunastu minutach, ale tylko wtedy, gdy nie trzeba później wracać do zaśniedziałej kostki albo pękniętego przewodu. Ja zawsze wolę poświęcić chwilę na porządne sprawdzenie styków niż wymieniać część „na ślepo”.
Co sprawdzić po naprawie, żeby temat nie wrócił
Po wymianie przekaźnika nie kończę pracy na samym kliknięciu nowego elementu. Jeśli Passat dalej ma problem z odpalaniem, wracam do bezpiecznika mocy, masy i czujnika temperatury, bo to one najczęściej psują cały obraz. W starszych autach równie ważna bywa wilgoć pod podszybiem, która z czasem robi swoje na złączach i wiązkach.
Jeżeli po naprawie rozruch wraca do normy, warto jeszcze przez kilka dni obserwować zachowanie auta na zimno i sprawdzić, czy problem nie pojawia się tylko przy konkretnych warunkach pogodowych. To dobry filtr: jeśli układ działa poprawnie przy porannym starcie, na trasie i po nocnym postoju, możesz uznać diagnozę za zamkniętą. Właśnie tak lubię prowadzić naprawy serwisowe - krótko, konkretnie i bez zostawiania niedomkniętych wątków.
