Układ dwóch turbosprężarek potrafi dać silnikowi dwie rzeczy naraz: szybki moment z dołu i moc u góry. W praktyce chodzi o lepsze napełnianie cylindrów, sprawniejsze wykorzystanie energii spalin i bardziej równą reakcję na gaz niż w przypadku źle dobranej, pojedynczej turbiny. To właśnie o takim rozwiązaniu wielu mówi po prostu twin turbo.
Najważniejsze informacje o podwójnym doładowaniu
- Układ nie zwiększa mocy automatycznie, tylko poprawia sposób, w jaki silnik buduje doładowanie i oddaje moment.
- Najczęściej spotkasz konfigurację równoległą, sekwencyjną albo dwustopniową, a każda działa inaczej.
- W dobrze zestrojonym aucie największą różnicę czuć w reakcji na gaz, elastyczności i przebiegu momentu obrotowego.
- To rozwiązanie wymaga bardzo dobrego chłodzenia, smarowania i kalibracji sterownika.
- Twin-scroll bywa mylony z podwójnym doładowaniem, ale nadal wykorzystuje jedną turbosprężarkę.
Jak działa układ dwóch turbosprężarek

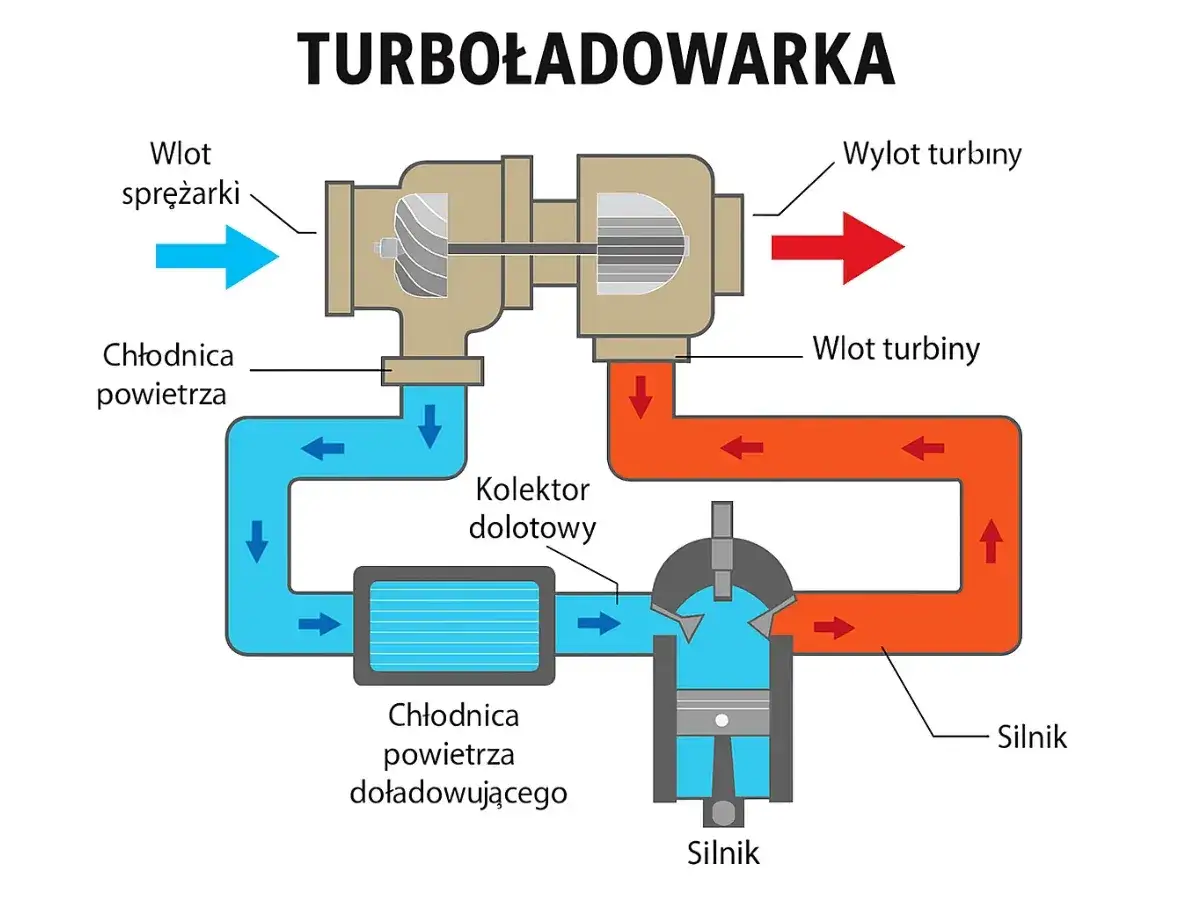

Najprościej mówiąc, spaliny opuszczające cylindry napędzają turbinę, a ta obraca po drugiej stronie sprężarkę tłoczącą powietrze do dolotu. Gęstsze powietrze oznacza większą masę tlenu w tej samej objętości, więc do cylindra można podać więcej paliwa i uzyskać wyższy moment oraz moc z tej samej pojemności.
W silniku benzynowym ogromne znaczenie ma intercooler, czyli chłodnica powietrza doładowującego. Schłodzone powietrze jest gęstsze i mniej podatne na spalanie stukowe, więc cały układ pracuje bezpieczniej pod obciążeniem. W dieslu nacisk częściej kładzie się na stabilny moment, sprawne spalanie i emisje, bo ten typ jednostki szczególnie dobrze korzysta z wyższego przepływu powietrza przy niskich obrotach.
Żeby ciśnienie nie rosło bez kontroli, wastegate upuszcza część spalin poza turbinę. Z kolei zawór upustowy po stronie dolotu chroni sprężarkę przed surge, czyli gwałtownym cofnięciem przepływu po zamknięciu przepustnicy. Przy dwóch turbinach ten sam mechanizm działa tylko w dwóch równoległych ścieżkach albo w układzie stopniowym, dlatego liczy się nie sama liczba sprężarek, lecz sposób ich sterowania. To prowadzi wprost do pytania, jakie odmiany są dziś najważniejsze.
Jakie są trzy główne odmiany i skąd biorą się nieporozumienia
Ja zwykle rozdzielam trzy konfiguracje, bo w rozmowach o doładowaniu łatwo wrzucić je do jednego worka. Tymczasem każda z nich rozwiązuje inny problem: jedna stawia na symetrię, druga na szeroki zakres pracy, a trzecia na bardzo wysokie ciśnienie przy zachowaniu sprawności.
| Odmiana | Jak pracuje | Największy plus | Główne ograniczenie |
|---|---|---|---|
| Równoległa | Dwie podobne turbosprężarki pracują jednocześnie, często po jednej na każdy bank cylindrów. | Równa charakterystyka i prostsze rozłożenie przepływu. | Wymaga dużo miejsca i dobrze zaprojektowanej symetrii dolotu oraz wydechu. |
| Sekwencyjna | Mała turbina buduje ciśnienie od niskich obrotów, a większa dołącza później przez zawory obejściowe. | Szeroki zakres użytecznej pracy i lepsza reakcja na gaz. | Więcej elementów sterujących, większa wrażliwość na kalibrację. |
| Compound | Druga turbina spręża już sprężone powietrze, więc obie pracują kaskadowo. | Bardzo wysokie ciśnienie przy zachowaniu sprawności w ekstremalnych aplikacjach. | Duże temperatury, większa złożoność i sens głównie w ciężkich dieslach oraz sporcie. |
W układzie równoległym każda sprężarka obsługuje tylko część całego przepływu, więc łatwiej dobrać wirniki tak, by pracowały w rozsądnym zakresie. W układzie sekwencyjnym mała turbina odpowiada za szybkie wstawanie z dołu, a większa przejmuje robotę, gdy rośnie zapotrzebowanie na powietrze. W jednym z typowych rozwiązań tego typu pełna zmiana charakteru pracy następuje mniej więcej między 1500 a 2800 obr./min, co dobrze pokazuje logikę całej architektury: odzyskać reakcję na dole, a potem nie zdusić przepływu na górze. To rozróżnienie jest ważne, bo dalej łatwo pomylić je z twin-scroll, a to już zupełnie inna rzecz.
Dlaczego twin-scroll to nie to samo

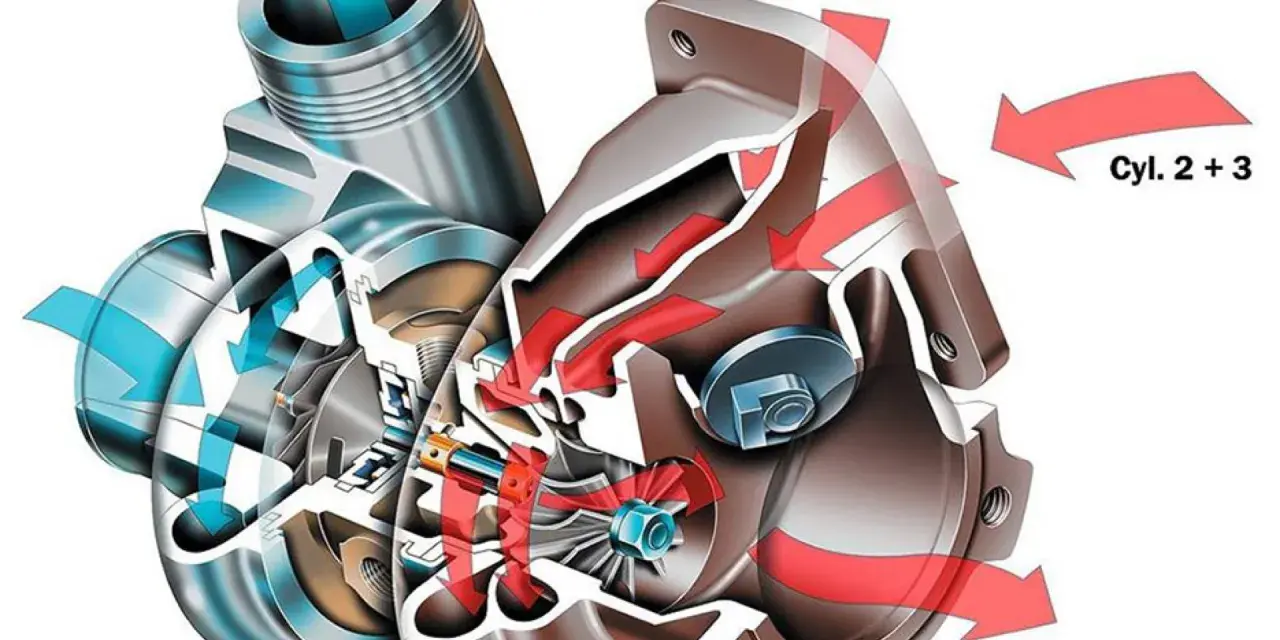

To jeden z najczęstszych skrótów myślowych. Twin-scroll oznacza jedną turbosprężarkę z rozdzielonymi kanałami spalin, a nie dwie osobne turbiny. Celem jest lepsze wykorzystanie impulsów wydechowych i ograniczenie wzajemnego zakłócania się pulsów z cylindrów.
| Cecha | Twin-scroll | Układ dwóch turbosprężarek |
|---|---|---|
| Liczba turbin | Jedna | Dwie |
| Przepływ spalin | Rozdzielony na dwa kanały w jednej obudowie | Rozdzielony między dwa kompletne układy turbiny i sprężarki |
| Efekt | Szybsza reakcja i lepsze wykorzystanie energii spalin | Szerszy zakres pracy, większa elastyczność albo wyższy potencjał przepływu |
| Złożoność | Niższa | Wyższa |
Twin-scroll potrafi dać część korzyści kojarzonych z podwójnym doładowaniem, ale robi to przy mniejszej masie, niższym koszcie i prostszej architekturze. Nie zastąpi jednak pary turbin tam, gdzie priorytetem jest bardzo szeroki zakres przepływu albo bardzo duży potencjał mocy. Właśnie dlatego warto patrzeć nie na samą nazwę, tylko na to, jak silnik ma oddawać moment w realnej jeździe.
Co zyskuje kierowca, a czego nie wolno oczekiwać
Najlepszy argument za takim układem nie brzmi „więcej mocy”, tylko „lepsza krzywa mocy”. Ja patrzę na to przede wszystkim przez pryzmat reakcji: mała turbina szybciej się rozkręca, duża nie dusi góry, a silnik daje wrażenie płynnego ciągu zamiast jednego wyraźnego kopnięcia. To szczególnie dobrze pasuje do mocnych sedanów, coupe i SUV-ów klasy premium, gdzie liczy się elastyczność, a nie tylko wynik na szczycie wykresu.
- Szybsza reakcja na gaz - szczególnie przy ruszaniu, wyprzedzaniu i przyspieszaniu z niższych obrotów.
- Szerszy użyteczny zakres - silnik nie kończy oddechu tak wcześnie, jak przy źle dobranym pojedynczym turbo.
- Większy potencjał downsizingu - mniejsza pojemność może zachować osiągi większej jednostki, jeśli cały układ jest dobrze zestrojony.
- Lepsza kultura pracy - auto może sprawiać wrażenie bardziej naturalnego i mniej nerwowego.
Nie wolno jednak oczekiwać cudów. Dwie turbosprężarki nie rozwiązują automatycznie problemu z chłodzeniem, zasilaniem paliwem czy zapłonem. Jeśli układ dolotowy jest źle policzony, jeśli intercooler jest za mały albo jeśli kalibracja sterownika goni tylko liczbę maksymalną, efekt końcowy bywa gorszy niż w dobrze dobranym pojedynczym turbo. W jednym z przykładów dwustopniowy układ pozwolił uzyskać około 35% więcej mocy i nawet do 10% lepszą ekonomikę paliwową przy redukcji pojemności o 30%, ale to był wynik konkretnej konstrukcji, a nie uniwersalna obietnica dla każdego silnika.
Z mojego punktu widzenia najuczciwsza ocena brzmi tak: jeśli kierowca czuje liniowe narastanie momentu, a nie tylko spektakularny szczyt, układ został zestrojony dobrze. Ale żeby tak było, serwis i strojenie muszą być równie dobre jak sam pomysł konstrukcyjny.
Na co uważać przy serwisie i strojeniu
Najdroższa część tej układanki nie zawsze leży w samych turbinach, tylko w tym, co je otacza. W praktyce najwięcej szkód robią drobiazgi: nieszczelność, zły olej, przegrzanie albo niepoprawna kalibracja. To właśnie one potrafią zamienić świetny układ w źródło problemów.
- Olej i chłodzenie - turbo żyje smarowaniem, więc brudny olej, zbyt niskie ciśnienie albo zbyt szybkie gaszenie gorącego silnika skracają życie łożysk.
- Szczelność dolotu - nieszczelność w przewodach, intercoolerze lub opaskach potrafi udawać awarię jednej strony układu.
- Vastgate i zawory obejściowe - jeśli elementy sterujące przepływem działają nierówno, silnik traci balans między niskimi i wysokimi obrotami.
- Kalibracja ECU - mapa doładowania, zapłonu i dawki paliwa musi uwzględniać temperatury spalin oraz realny przepływ powietrza.
- Dobór sprężarek - zbyt duża turbina daje opóźnienie, zbyt mała nie dowiezie przepływu; tu naprawdę liczy się kompresor mapa, czyli wykres pokazujący, w jakim zakresie sprężarka pracuje sprawnie.
Do tego dochodzi jeszcze jedna rzecz, o której często się zapomina: większy przepływ powietrza musi iść w parze z równie stabilnym zasilaniem paliwem. Jeśli wtryski, pompa albo ciśnienie paliwa nie nadążają, silnik nie wykorzysta potencjału doładowania, a temperatura i obciążenie wzrosną szybciej, niż komuś się wydawało. Dopiero wtedy można uczciwie ocenić, czy dwa turbo są atutem, czy tylko droższym dodatkiem.
Kiedy dwa turbo naprawdę pasują do auta klasy premium
W luksusowych europejskich autach ten układ ma największy sens wtedy, gdy ma być niewidoczny w dobrym znaczeniu tego słowa. Samochód ma ruszać gładko, wyprzedzać bez zawahania i nie kończyć oddechu po środku skali obrotów. Jeśli producent chce połączyć wysoką moc z komfortem i przewidywalnością, para turbosprężarek bywa lepszym narzędziem niż jedna duża jednostka pchająca całe zadanie na później.
Najlepiej sprawdza się to tam, gdzie silnik ma większą pojemność, układ V albo wyraźny nacisk na szeroki moment: w mocnych benzynowych V6 i V8, w cięższych dieslach oraz w autach, które mają być szybkie zarówno w mieście, jak i przy wysokim obciążeniu na autostradzie. Jeśli jednak celem jest prostota, niższy koszt i łatwiejszy serwis, jeden dobrze dobrany turbo albo twin-scroll potrafi dać rozsądniejszy efekt.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: nie oceniaj takiego układu wyłącznie po liczbie turbosprężarek. Sprawdź przebieg momentu, temperatury, reakcję przy niskich i średnich obrotach oraz jakość serwisu, bo właśnie tam rozstrzyga się, czy auto będzie naprawdę dopracowane, czy tylko mocne na papierze.
