W Masterze 2.3 pasek osprzętu odpowiada za kilka kluczowych podzespołów, więc jego przebieg i stan mają bezpośredni wpływ na ładowanie, wspomaganie oraz pracę całego osprzętu. W praktyce największy problem nie polega na samym zdjęciu paska, tylko na tym, że różne wersje tego silnika mają inny układ rolek, napinacza i długość paska. Poniżej pokazuję, jak czytać schemat, jak dobrać właściwą część i kiedy opłaca się wymieniać sam pasek, a kiedy od razu cały komplet.
Najważniejsze rzeczy, które trzeba wiedzieć przed zakupem paska
- W Renault Masterze 2.3 zwykle chodzi o pasek wielorowkowy, a potocznie nazywa się go klinowym.
- Ten sam silnik może mieć różny układ osprzętu, więc sam opis „2.3 dCi” nie wystarcza do doboru części.
- W katalogach spotyka się długości od około 1685 mm do 2050 mm, zależnie od wersji auta.
- Przy wymianie warto od razu sprawdzić napinacz, rolki i wolnobieg alternatora.
- Pisk, strzępienie lub czarny pył przy pasku to sygnał, że naprawy nie warto odkładać.
To jest pasek osprzętu, nie rozrząd. W Masterze 2.3 najczęściej mówimy o pasku wielorowkowym, który napędza alternator, a w zależności od wersji także klimatyzację, pompę wspomagania i pompę wody. Jeśli ten pasek zacznie hałasować, nie czekam do kolejnego serwisu, bo awaria potrafi unieruchomić auto szybciej, niż wielu kierowców się spodziewa.
W praktyce najwięcej błędów wynika nie z samej wymiany, tylko z mylenia paska osprzętu z rozrządem albo z kupowania części „na model”, bez sprawdzenia konkretnej konfiguracji auta. W dostawczaku, który pracuje na krótkich trasach, pod obciążeniem i często na zimnym starcie, pasek zużywa się szybciej niż w prywatnym aucie jeżdżącym lekko i spokojnie.

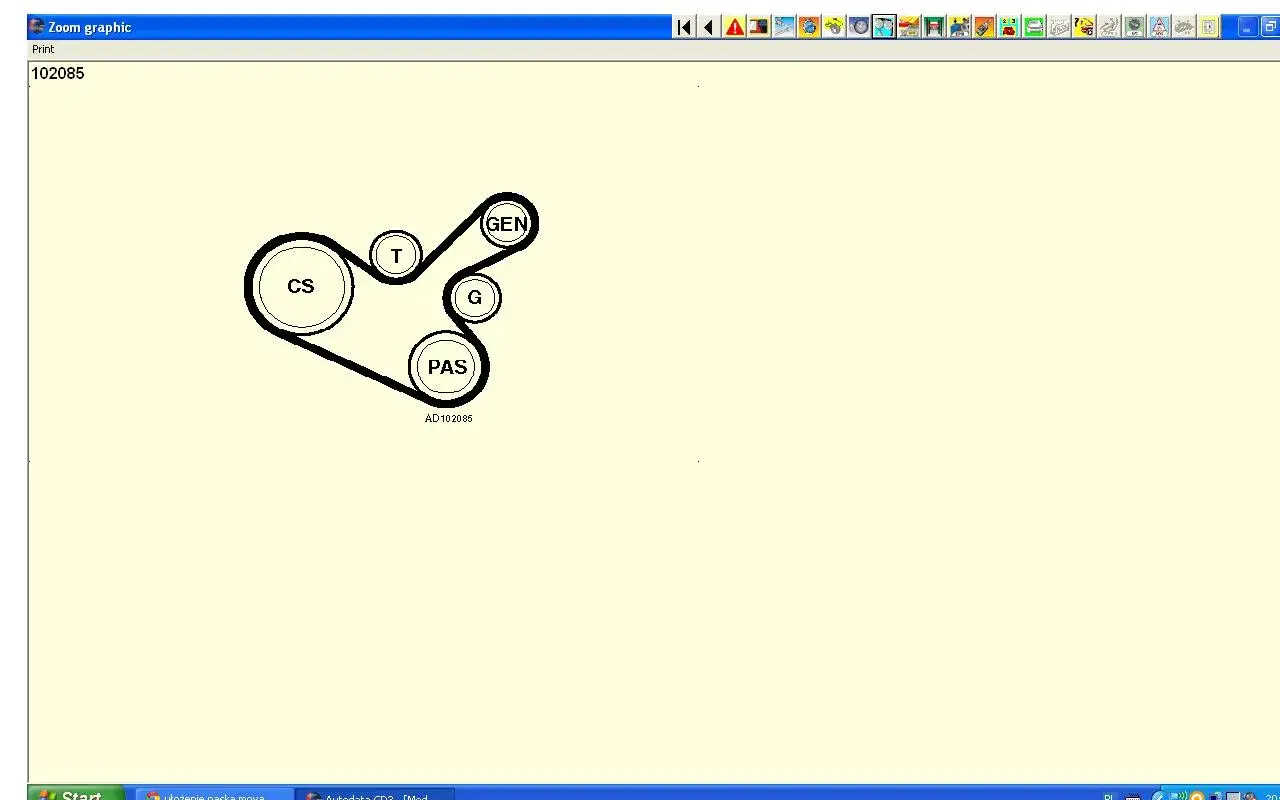

Jak czytać schemat prowadzenia paska w Renault Masterze 2.3
Na schemacie paska osprzętu nie szukam „magii”, tylko kolejności pracy kół pasowych. Najczęściej oznaczenia są skrótowe: łatwo je rozszyfrować i od razu widać, które elementy napędza pasek. To ważne, bo źle odczytany schemat kończy się założeniem paska po niewłaściwej stronie rolki albo pominięciem jednego koła.
| Oznaczenie | Element | Rola w układzie |
|---|---|---|
| CS | Koło wału korbowego | To punkt startowy całego napędu osprzętu. |
| TP | Napinacz | Utrzymuje właściwe napięcie paska i kompensuje jego zużycie. |
| ID | Rolka prowadząca | Zmienia tor paska i stabilizuje jego prowadzenie. |
| ALT | Alternator | Ładuje akumulator i jest jednym z głównych odbiorników napędu. |
| WP | Pompa wody | W części wersji jest napędzana paskiem i wspiera obieg chłodzenia. |
| PS | Pompa wspomagania | Odpowiada za wspomaganie kierownicy, jeśli dana wersja ją posiada. |
| AC | Sprężarka klimatyzacji | Pojawia się w wersjach z klimatyzacją i wydłuża tor paska. |
Na typowym schemacie trasa paska biegnie od wału korbowego przez napinacz, pompę wody, rolkę prowadzącą, alternator i pompę wspomagania, po czym wraca do wału. W innych odmianach na drodze paska pojawia się sprężarka klimatyzacji, więc nie kopiuję układu z obcej wersji nawet wtedy, gdy silnik ma tę samą pojemność. Jeśli pod maską jest naklejka z przebiegiem paska, traktuję ją jako punkt odniesienia, a dopiero potem porównuję ją z katalogiem po VIN.
W skrócie: schemat to nie ozdoba, tylko instrukcja montażu. Gdy jest czytelny, oszczędza czas, a gdy go brakuje, bardzo łatwo pomylić kolejność obejścia rolek i zrobić sobie niepotrzebny problem przy pierwszym odpaleniu.
Dlaczego w tym samym Masterze 2.3 spotkasz różne długości paska
Ta sama pojemność nie oznacza tego samego paska. W Masterze 2.3 różnice robią napęd FWD lub RWD, klimatyzacja, przystawka odbioru mocy (PTO) i to, czy alternator ma wolnobieg. Dlatego w katalogach spotyka się kilka długości, a sam zapis 7PK trzeba czytać razem z wersją auta: pierwsza liczba oznacza liczbę żeber, a druga długość paska w milimetrach.
| Spotykana długość | Co to zwykle oznacza | Dlaczego to ważne |
|---|---|---|
| 1685-1687 mm | Krótszy układ, często bez klimatyzacji i bez PTO | To najczęściej prostszy wariant osprzętu i najkrótszy tor prowadzenia. |
| 1749 mm | Inna konfiguracja osprzętu w 2.3 dCi, spotykana m.in. w części odmian RWD | Różnica kilku centymetrów wystarczy, by pasek nie dał się poprawnie założyć. |
| 1970-2000 mm | Dłuższy układ, często przy bardziej rozbudowanym osprzęcie | W takim wariancie droga paska biegnie przez większą liczbę kół i rolek. |
| 2050 mm | Wersje z klimatyzacją i dodatkowymi odbiornikami napędu | To już wyraźnie inny tor paska, więc sam opis „2.3” nie wystarcza. |
Ja zawsze sprawdzam trzy rzeczy przed zakupem: kod silnika, napęd auta i wyposażenie osprzętu. Jeśli do tego zachował się stary pasek, numer wybity na gumie często ułatwia życie bardziej niż długie szukanie po katalogu. Nie biorę jednak identycznej długości w ciemno, gdy na aucie widać inne rolki albo inny napinacz, bo geometria układu potrafi się różnić nawet przy bardzo podobnych wersjach.
W praktyce to właśnie ten etap oszczędza najwięcej czasu. Gdy dobór jest zrobiony dobrze, montaż idzie gładko; gdy jest zrobiony „na oko”, nawet nowy pasek potrafi piszczeć albo schodzić z toru po kilku dniach.
Jak wymienić pasek krok po kroku
Przy Masterze 2.3 lubię pracować metodycznie. Pasek osprzętu nie jest skomplikowany, ale łatwo zrobić drobny błąd, który później wraca hałasem albo złym prowadzeniem. Jeśli napinacz jest automatyczny, traktuję go z ostrożnością, bo po puszczeniu potrafi wrócić z dużą siłą.
- Robię zdjęcie trasy paska. To najprostsze zabezpieczenie przed pomyłką przy składaniu.
- Sprawdzam stan rolek i napinacza. Luz, chrobotanie albo nierówna praca od razu podnoszą koszt naprawy.
- Odciążam napinacz zgodnie z konstrukcją danej wersji. Nie używam siły tam, gdzie powinna pracować dźwignia lub odpowiednia nasadka.
- Zdejmuję stary pasek. Jeśli jest popękany, postrzępiony albo wybłyszczony, nie odkładam go „na potem”.
- Czyszczę powierzchnie kół pasowych. Kurz, guma i olej potrafią skrócić życie nowej części.
- Zakładam nowy pasek zgodnie z trasą. Najpierw prowadzę go po wszystkich stałych kołach, a napinacz zostawiam na koniec.
- Kontroluję ułożenie żeber. Każde żeberko musi wejść w rowek, bez przekosu i bez podwinięcia.
- Obracam wałem ręcznie dwa pełne obroty. To mój szybki test, czy nic nie ociera i czy pasek nie przeskoczył z toru.
- Odpalam silnik i obserwuję pracę na biegu jałowym. Jeśli słychać pisk albo widać wibracje napinacza, wracam do diagnostyki zamiast liczyć, że „się ułoży”.
Najważniejsza zasada jest prosta: nie próbuję ratować złego doboru paska siłą montażu. Jeśli konstrukcja nie pozwala na bezproblemowe założenie, to zwykle znak, że numer części, napinacz albo sama konfiguracja auta nie zgadza się z tym, co mam w ręku.
Objawy zużycia, których nie wolno ignorować
Pasek osprzętu rzadko psuje się „z dnia na dzień” bez żadnych sygnałów. Częściej wysyła kilka ostrzeżeń, które łatwo zlekceważyć, bo brzmią niegroźnie. Ja zwracam uwagę szczególnie na dźwięk przy rozruchu, zachowanie napinacza i ślady gumy wokół kół pasowych.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię od razu |
|---|---|---|
| Pisk po odpaleniu | Ślizganie paska, słaby napinacz albo zabrudzona rolka | Sprawdzam naciąg, stan rolek i ewentualny wyciek oleju lub płynu. |
| Strzępienie krawędzi | Krzywy tor paska, zużyta rolka prowadząca lub źle ustawiony osprzęt | Przerywam jazdę długodystansową i szukam przyczyny mechanicznej. |
| Czarny pył gumowy | Poślizg paska albo zużyta powierzchnia kół pasowych | Rozbieram układ, bo sam pasek może być tylko skutkiem ubocznym. |
| Drgania napinacza | Zużyty napinacz, wolnobieg alternatora lub nierówna praca osprzętu | Sprawdzam cały zestaw, nie tylko sam pasek. |
| Zapach spalonej gumy | Przegrzewanie, tarcie lub blokujące się koło pasowe | Nie ignoruję tego objawu, bo ryzyko zerwania rośnie bardzo szybko. |
| Problemy z ładowaniem lub wspomaganiem | Pasek ślizga się na obciążeniu albo osprzęt stawia za duży opór | Sprawdzam alternator, pompę wspomagania i napięcie paska. |
Jeśli pasek zaczyna się rozwarstwiać albo gubić fragmenty żeber, nie jadę „jeszcze trochę”. W takim stanie potrafi wejść pod osprzęt, zablokować rolkę i narobić szkód większych niż sama wymiana. To jest moment na postój, nie na testowanie wytrzymałości.
Ile kosztuje naprawa i kiedy brać komplet
Na polskim rynku w 2026 roku koszt samej części zwykle nie jest największym problemem. Większym wyzwaniem bywa właściwy dobór zestawu. W Masterze 2.3 rozsądnie patrzę nie tylko na pasek, ale też na napinacz, rolkę prowadzącą i ewentualnie wolnobieg alternatora, bo to one decydują, czy nowa część rzeczywiście będzie pracowała spokojnie.
| Element | Typowy koszt w Polsce | Kiedy to ma sens |
|---|---|---|
| Sam pasek | około 60-503 zł | Gdy reszta osprzętu jest cicha i ma niewielki luz. |
| Napinacz | około 68-188 zł | Gdy napinacz pracuje nierówno, stuka albo nie trzyma napięcia. |
| Rolka prowadząca | około 45-165 zł | Gdy słychać łożysko, szum lub widać przekoszenie paska. |
| Komplet paska z rolkami | około 282-421 zł | Najrozsądniejszy wybór przy większym przebiegu i gorszym dostępie. |
| Robocizna | zwykle około 80-200 zł, a w trudniejszych wersjach 250-400 zł | Zależy od dostępu do osprzętu, miasta i tego, czy wymieniany jest też napinacz. |
Ja najczęściej skłaniam się ku kompletowi, jeśli auto ma już swoje przebiegi, pracuje w mieście albo wcześniej pojawił się pisk. Różnica w cenie między samym paskiem a zestawem bywa mniejsza niż koszt ponownego rozbierania wszystkiego za kilka miesięcy. Jeśli napinacz ma jakikolwiek opór albo rolka nie pracuje gładko, oszczędność na pojedynczej części jest pozorna.
Przy lekkiej eksploatacji można wymienić sam pasek, ale przy dostawczaku używanym do pracy komplet zwykle daje spokojniejszą głowę. Właśnie dlatego przy Masterze 2.3 patrzę na cały układ, a nie na jeden element wyrwany z kontekstu.
Zanim zamówisz pasek, sprawdź te trzy rzeczy
Najwięcej pomyłek w tej naprawie biorę z trzech braków: brak VIN-u, brak informacji o klimatyzacji albo PTO i brak numeru ze starego paska. Jeśli mam te dane, dobór części robi się prosty. Jeśli ich nie mam, łatwo wpaść w wersję, która wygląda podobnie, ale ma inną długość i inny przebieg po rolkach.
- VIN i kod silnika.
- Napęd auta oraz obecność klimatyzacji lub PTO.
- Numer wybity na starym pasku i stan wolnobiegu alternatora.
W praktyce to właśnie te szczegóły decydują, czy schemat paska w Masterze 2.3 przełoży się na bezproblemowy montaż, czy na dodatkowy dzień szukania właściwej wersji. Jeśli mam choć cień wątpliwości, wolę poświęcić kilka minut na weryfikację niż potem wracać do tego samego auta z tym samym problemem.
