Regulacja zaworów w czterocylindrowym silniku nie polega na przypadkowym kręceniu wałem i liczeniu na szczęście. Liczą się suwy pracy, położenie tłoka w górnym martwym punkcie, czyli GMP, oraz to, czy mamy popychacze śrubowe, szklanki czy hydraulikę. W praktyce kolejność regulacji zaworów 4 cylindrów decyduje o tym, czy silnik po złożeniu będzie pracował równo, czy zacznie stukać, tracić kompresję i domagać się poprawki.
Najważniejsze rzeczy do zapamiętania przed regulacją
- Najpierw sprawdza się instrukcję silnika, bo kolejność pracy cylindrów nie jest identyczna we wszystkich jednostkach.
- Regulację wykonuje się na zimnym silniku, chyba że producent wyraźnie podaje inaczej.
- Właściwy punkt odniesienia to GMP na suwie sprężania, a nie dowolne górne położenie tłoka.
- Zbyt mały luz szkodzi szybciej niż lekko za duży, bo może nie domykać zaworu.
- Hydrauliczne popychacze zwykle nie wymagają ręcznej regulacji, ale ich stan też warto ocenić.
Co naprawdę oznacza kolejność regulacji w czterocylindrowym silniku
W silniku czterosuwowym jeden pełny cykl pracy trwa 720 stopni obrotu wału korbowego, więc każdy cylinder dostaje swoją chwilę na zapłon w innym momencie. W typowej rzędowej czwórce najczęściej spotyka się układ 1-3-4-2, ale nie traktuję go jak dogmatu, bo istnieją też inne konfiguracje. To ważne, bo sama liczba cylindrów nie mówi jeszcze, w jakiej kolejności powinno się je ustawiać.
Ja rozróżniam tu trzy pojęcia: kolejność zapłonu, GMP i pozycję nakładania faz. Nakładanie faz, czyli moment, gdy wydech się kończy, a ssanie już zaczyna, wygląda podobnie do GMP, ale do regulacji nie nadaje się wcale. Zawory ustawia się wtedy, gdy dany cylinder jest na GMP suwu sprężania, bo wtedy oba zawory są zamknięte i pomiar ma sens.
| Pojęcie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Kolejność zapłonu | Porządek, w jakim cylindry oddają pracę | Pomaga przewidzieć, który cylinder będzie następny do regulacji |
| GMP | Najwyższe położenie tłoka | Na GMP sprężania można bezpiecznie mierzyć luz zaworowy |
| Nakładanie faz | Krótki moment przejścia między wydechem a ssaniem | Łatwo pomylić z GMP, a to prowadzi do błędnego ustawienia |
W instrukcjach serwisowych producentów ten mechanizm jest zwykle opisany bardzo prosto: najpierw ustawiasz referencyjny cylinder, a potem przechodzisz dalej zgodnie z logiką pracy silnika. Kiedy to zrozumiesz, samo ustawianie luzów przestaje być zgadywaniem, a staje się powtarzalną procedurą.
Jak ustawić zawory krok po kroku bez zgadywania
Zaczynam zawsze od silnika całkowicie zimnego, bo rozgrzany metal potrafi przekłamać pomiar o tyle, że później trudno odróżnić błąd pomiaru od błędu regulacji. Zdejmuję pokrywę zaworów, wyjmuję świece zapłonowe i obracam wałem wyłącznie w normalnym kierunku pracy silnika, najlepiej kluczem na śrubie wału lub zgodnie z procedurą przewidzianą przez producenta.
- Ustal kolejność pracy cylindrów z dokumentacji albo z tabliczki serwisowej, a nie z domysłów.
- Ustaw cylinder numer 1 w GMP na suwie sprężania. W silniku z aparatem zapłonowym pomaga pozycja palca rozdzielacza, a w nowocześniejszym układzie najlepiej patrzeć na znaki rozrządu i położenie krzywek.

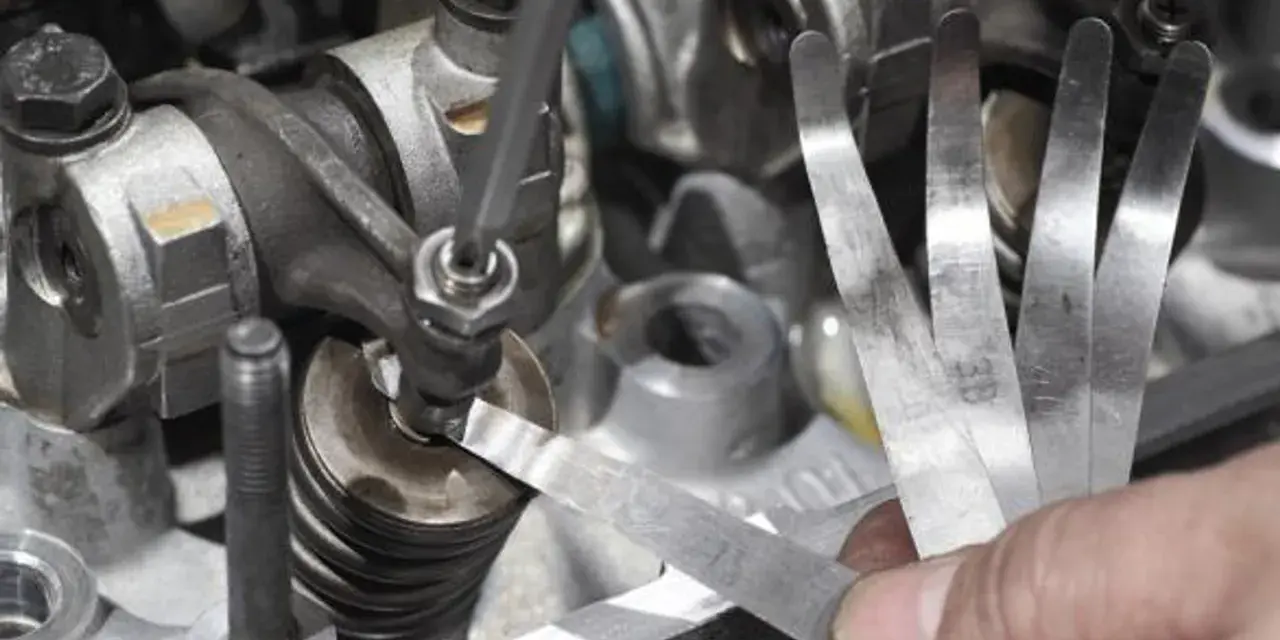

- Sprawdź luz zaworowy szczelinomierzem. Jeśli zawór ma regulację śrubą i kontrą, ustawiasz go od razu. Jeśli pracuje na szklankach z podkładkami, zapisujesz wynik i liczysz potrzebną grubość podkładki.
- Po ustawieniu jednego cylindra obróć wał o odpowiedni kąt, zwykle o 180 stopni w rzędowej czwórce, i przejdź do kolejnego cylindra z kolejności pracy.
- Po każdym dokręceniu kontrnakrętki lub zamknięciu szklanki ponownie sprawdź luz. To moment, w którym najczęściej wychodzi, że ustawienie lekko „uciekło”.
- Po zakończeniu całej sekwencji obróć wał ręcznie co najmniej dwa pełne obroty i jeszcze raz upewnij się, że nic nie blokuje pracy rozrządu.
W praktyce najwięcej spokoju daje mi prosta zasada: nie ufam jednemu pomiarowi. Jeśli wartość jest na granicy, sprawdzam ją drugi raz, bo różnica rzędu kilku setek milimetra potrafi zmienić kulturę pracy silnika. Ta metoda jest najprostsza do zrozumienia, ale nie jedyna, dlatego zaraz pokazuję, jakie warianty spotkasz w warsztacie.
Trzy metody, które spotkasz w praktyce
W czterocylindrowych silnikach mechanik nie zawsze pracuje identycznie. Jedne jednostki są wygodne, inne wymagają więcej cierpliwości, a jeszcze inne mają własną logikę wynikającą z konstrukcji głowicy. Dlatego obok klasycznej regulacji cylinder po cylindrze warto znać jeszcze dwa popularne skróty myślowe.
| Metoda | Jak działa | Plusy | Ograniczenia |
|---|---|---|---|
| Cylinder po cylindrze | Każdy cylinder ustawiasz osobno na GMP sprężania | Najłatwiejsza do zrozumienia, dobra dla początkujących | Wymaga więcej obracania wałem i cierpliwości |
| Cylindry współpracujące | Odczytujesz pary, które poruszają się razem, i wykorzystujesz ich wzajemne położenie | Przyspiesza pracę, gdy silnik ma prosty, klasyczny układ | Trzeba dobrze rozumieć geometrię wału i krzywek |
| Rule of 9 | Gdy jeden zawór jest maksymalnie otwarty, regulujesz ten, którego numer dopełnia się do 9 | Sprawdza się w klasycznych silnikach popychaczowych | Nie jest uniwersalna dla wszystkich czterocylindrówek, zwłaszcza DOHC |
W klasycznym silniku z popychaczami metoda „rule of 9” bywa bardzo wygodna, ale w nowoczesnych jednostkach z wałkami w głowicy wolę trzymać się danych producenta i własnego pomiaru, a nie szkolnego skrótu. To szczególnie ważne w autach klasy premium, gdzie złożone fazy rozrządu i ciasne tolerancje nie wybaczają półśrodków. Jeśli masz przed sobą konkretny model, serwisówka jest ważniejsza niż każda ogólna reguła z internetu.
Kiedy regulować zawory i jakie objawy biorę serio
Nie każdy czterocylindrowy silnik wymaga regularnej ręcznej regulacji. Wiele nowszych jednostek ma hydrauliczne popychacze, które same kompensują luz, ale to nie oznacza, że temat znika całkowicie. Ja zwracam uwagę przede wszystkim na dźwięk, kulturę pracy i historię serwisową, bo to często szybciej zdradza problem niż sama kontrolka na desce.
Objawy zbyt małego luzu
- Silnik traci kompresję i gorzej odpala, zwłaszcza na ciepło.
- Pojawia się nierówna praca na biegu jałowym.
- Zawór może się nie domykać, co zwiększa ryzyko przypalenia gniazda.
- Po dłuższej jeździe auto zaczyna słabiej reagować na gaz.
Przeczytaj również: XC60 – rezystor dmuchawy. Gdzie szukać i jak naprawić?
Objawy zbyt dużego luzu
- Słychać metaliczne stukanie, zwykle bardziej wyraźne na zimnym silniku.
- Rośnie zużycie elementów rozrządu, szczególnie krzywek i popychaczy.
- Silnik pracuje głośniej i mniej kulturalnie.
- W skrajnym przypadku zmienia się faktyczny moment otwarcia zaworów.
Jeżeli mam do czynienia z prostą, mechaniczną jednostką, sensowny punkt kontrolny to zwykle kilka dziesiątek tysięcy kilometrów, często w okolicach 30-60 tys. km, ale ostatnie słowo i tak należy do producenta. W autach, które pracują pod dużym obciążeniem, z instalacją LPG albo z historią niepewnych napraw, kontroluję je częściej. Z objawów przechodzę wtedy do narzędzi, bo sama obserwacja nie wystarczy bez dobrego pomiaru.
Luzy, narzędzia i wyjątki od reguły
Nie ma jednej wartości luzu dla wszystkich czterocylindrowych silników i nie ma też jednej odpowiedzi na pytanie, jak mocno ma być dokręcona kontrnakrętka. Luz ssący i wydechowy prawie nigdy nie są takie same, a różnice między benzyną, dieslem, jednostką sportową i spokojnym motorem do codziennej jazdy bywają naprawdę duże. Dlatego w tej robocie dokumentacja serwisowa jest ważniejsza niż pamięć mechanika czy internetowy skrót.
| Narzędzie albo informacja | Po co jest potrzebne |
|---|---|
| Szczelinomierz | Do realnego pomiaru luzu, bez zgadywania na oko |
| Klucze i nasadka do kontr | Do bezpiecznego ustawienia i zabezpieczenia regulacji |
| Klucz dynamometryczny | Żeby nie dociągnąć elementów zbyt mocno i nie rozjechać ustawienia |
| Nowa uszczelka pokrywy | Po zdjęciu starej pokrywy często lepiej od razu założyć nową uszczelkę |
| Dane z serwisówki | Podają właściwy luz, kolejność pracy i ewentualne wyjątki konstrukcyjne |
Są też wyjątki, które zmieniają całą logikę pracy. Silniki z hydraulicznymi popychaczami zazwyczaj nie wymagają ręcznej regulacji, choć mogą wymagać diagnozy, jeśli zaczynają stukać. Jednostki z podkładkami pod szklankami wymagają z kolei pomiaru, obliczenia i doboru właściwej grubości, więc to już nie jest szybkie „dokręć i sprawdź”. W takich konstrukcjach nie pomijałbym też kontroli stanu wałka rozrządu, bo zużyta krzywka potrafi udawać źle ustawiony luz.
Kiedy masz już właściwe wartości i dobrane narzędzia, zostaje ostatni etap: sprawdzić, czy regulacja nie rozjechała się przy dokręcaniu i czy silnik po odpaleniu nie sygnalizuje nowego problemu.
Co sprawdzić przed pierwszym uruchomieniem i po krótkiej jeździe
Po regulacji nie zamykam tematu od razu. Najpierw robię krótki przegląd tego, co mogło się przesunąć podczas składania, bo właśnie wtedy łatwo przegapić drobiazg, który później kosztuje godzinę dodatkowej pracy.
- Sprawdzam jeszcze raz wszystkie ustawione luzy po dokręceniu kontr.
- Obracam wałem ręcznie co najmniej dwa pełne obroty i upewniam się, że nic nie blokuje ruchu.
- Kontroluję, czy pokrywa zaworów uszczelnia się prawidłowo i nie ma wycieków oleju.
- Po uruchomieniu słucham, czy stuk jest równy, czy zmienił charakter po rozgrzaniu.
- Jeśli silnik pracuje nierówno, wracam do pomiaru zamiast od razu zakładać, że „tak ma być”.
W praktyce właśnie ten końcowy test odróżnia dobrą regulację od przypadkowego ustawienia. Jeśli po wszystkim silnik nadal stuka, traci kulturę pracy albo nie trzyma równo obrotów, problem często leży nie w samej kolejności, tylko w błędnym GMP, zużyciu elementów rozrządu albo w niewłaściwej specyfikacji luzu. Dlatego przy czterocylindrowych jednostkach wolę pracować spokojnie, według pomiaru i bez skracania drogi na skróty.
