Moduł zapłonowy potrafi psuć się podstępnie: silnik szarpie, gaśnie po rozgrzaniu albo kręci rozrusznikiem bez najmniejszego śladu iskry. Pokażę, jak sprawdzić moduł zapłonowy bez zgadywania, jak odróżnić jego awarię od problemu ze świecą, cewką, wiązką lub czujnikiem oraz kiedy wystarczy multimetr, a kiedy sens ma dopiero oscyloskop i odczyt błędów. To praktyczny przewodnik dla kierowcy, który chce szybko zawęzić przyczynę, zamiast wymieniać części metodą prób i błędów.
Najpierw potwierdź zasilanie, sterowanie i iskrę, dopiero potem wymieniaj część
- W starszych autach moduł zapłonowy bywa osobnym elementem, a w nowszych jego funkcję przejmuje cewka lub sterownik silnika.
- Najwięcej mówi kolejność testów: zasilanie, masa, sygnał sterujący, iskra i dopiero na końcu sam element.
- Multimetr pomaga w podstawach, ale oscyloskop najlepiej pokazuje, co dzieje się w pierwotnym i wtórnym obwodzie zapłonu.
- Brak iskry na jednym cylindrze zwykle wskazuje na lokalny problem, a brak iskry na wszystkich cylindrach kieruje uwagę na zasilanie, czujnik wału albo blokadę ECU.
- W Polsce prosta diagnoza warsztatowa kosztuje zwykle 100-250 zł, a przy bardziej złożonym teście z oscyloskopem 150-350 zł.

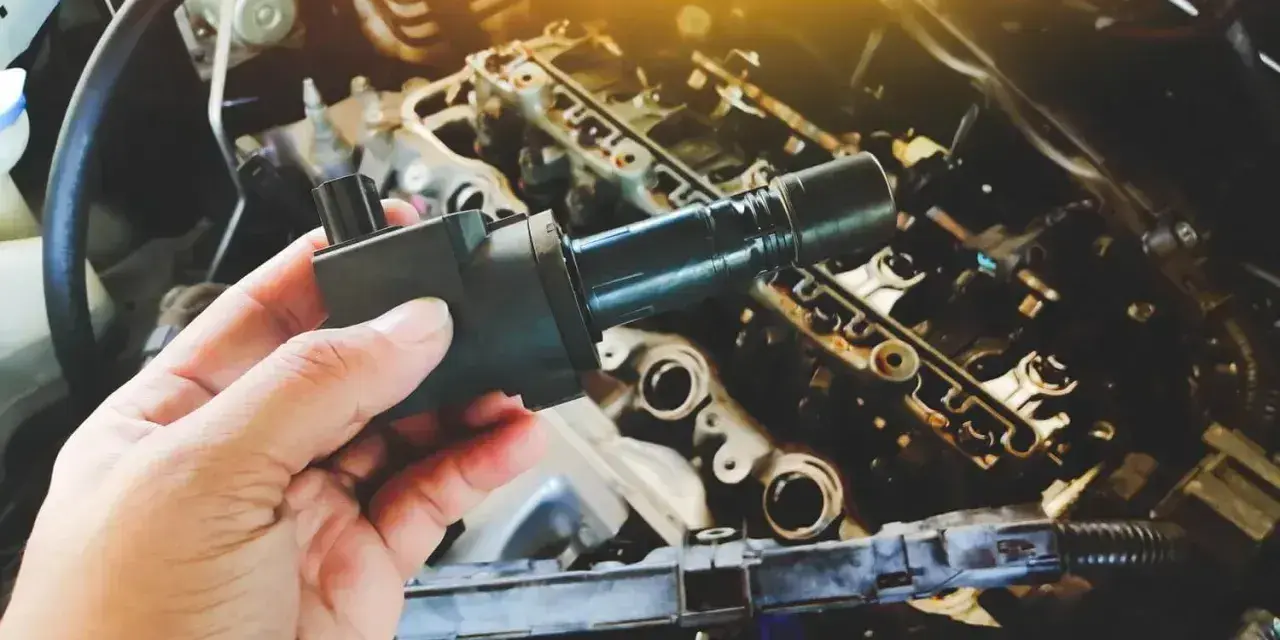

Czym jest moduł zapłonowy i dlaczego nie każdy samochód ma go osobno
Najpierw porządkuję pojęcia, bo tu łatwo o nieporozumienie. W starszych konstrukcjach moduł zapłonowy był osobnym sterownikiem, który przełączał prąd w obwodzie pierwotnym cewki i decydował o momencie powstania iskry. W nowszych autach, zwłaszcza z układem coil-on-plug, ta funkcja bywa rozproszona: część sterowania siedzi w cewce, część w sterowniku silnika, a czasem cały układ jest zintegrowany tak mocno, że nie ma już klasycznego „pudełka” do wymiany.
W praktyce ma to duże znaczenie dla diagnostyki. Ja zawsze zaczynam od schematu instalacji i rodzaju układu zapłonowego, bo inaczej można szukać modułu tam, gdzie go po prostu nie ma. W autach klasy premium, także w wielu Jaguarach, dostęp do elementów bywa ciaśniejszy, a elektronika bardziej zintegrowana, więc bez właściwego rozpoznania układu łatwo pomylić moduł z cewką, przewodem, czujnikiem wału albo samym sterownikiem silnika.
Im szybciej ustalisz, z jakim układem masz do czynienia, tym sensowniej przejdziesz do objawów i pomiarów. To właśnie od tego zaczyna się diagnostyka, a nie od kupowania nowej części.
Objawy, które najczęściej wskazują na problem w zapłonie
Objawy uszkodzenia modułu potrafią przypominać wiele innych usterek, dlatego nie traktuję ich jak dowodu, tylko jak punkt wyjścia. Jeśli silnik szarpie pod obciążeniem, gaśnie po rozgrzaniu albo odpala dopiero po kilku próbach, podejrzenie pada na zapłon, ale równie dobrze winne mogą być świece, cewki, przewody, czujnik położenia wału albo słabe zasilanie instalacji.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Silnik kręci, ale nie odpala | Brak iskry, brak sygnału sterującego, blokada immobilizera lub problem z czujnikiem wału | Zasilanie modułu, masę, kody błędów, obecność iskry |
| Szarpanie przy przyspieszaniu | Słaba iskra pod obciążeniem, przegrzewanie elementu albo zużyta świeca | Świece, cewki, przewody, parametry pod obciążeniem |
| Gaśnięcie na ciepło | Usterka termiczna elektroniki lub przerwany styk po nagrzaniu | Test po rozgrzaniu, pomiar zasilania, oględziny wtyczek |
| Wypadanie zapłonu na jednym cylindrze | Lokalny problem z cewką, świecą, przewodem lub wtryskiem | Przekładka elementów między cylindrami, odczyt P030X |
| Wypadanie zapłonu na wielu cylindrach | Problem wspólny dla całego układu, często zasilanie lub sterowanie | Akumulator, ładowanie, bezpieczniki, wiązka, czujnik wału |
Jeśli usterka pojawia się tylko na ciepło, nie kończę diagnozy na „na zimno wszystko wygląda dobrze”. Często robię drugi test po 15-20 minutach pracy silnika, bo elektronika zapłonu potrafi psuć się dopiero po nagrzaniu. To właśnie ten etap najczęściej odróżnia realną awarię modułu od chwilowego problemu z zasilaniem.
Same objawy nie wystarczą, więc kolejnym krokiem jest już konkretna kontrola elektryczna.
Jak sprawdzić moduł zapłonowy krok po kroku
W diagnostyce zawsze trzymam się tej samej kolejności: najpierw zasilanie i masa, potem sygnał sterujący, na końcu iskra i zachowanie silnika pod obciążeniem. Taki porządek oszczędza czas, bo od razu eliminuje najprostsze przyczyny. Sama wymiana elementu bez pomiaru często kończy się tym, że auto wraca z tym samym problemem.
1. Sprawdź akumulator i ładowanie
Na początek mierzę napięcie spoczynkowe akumulatora. Zdrowy akumulator po postoju pokazuje zwykle około 12,4-12,7 V, a przy pracującym silniku napięcie ładowania powinno mieścić się najczęściej w granicach 13,8-14,7 V. Jeśli instalacja już tutaj wypada słabo, moduł zapłonowy może dostawać zbyt niskie napięcie i generować objawy podobne do awarii.
2. Odczytaj błędy z OBD
Potem podpinam diagnostykę i czytam kody usterek. Wypadanie zapłonu zwykle pokazują kody z zakresu P0300-P0308, a problemy z obwodem cewek często pojawiają się jako P0351-P0358. Zdarzają się też kody związane z driverem cewki albo czujnikiem wału, więc nie interpretuję jednego numeru w oderwaniu od reszty danych. OBD nie mówi jeszcze, co dokładnie jest winne, ale bardzo dobrze zawęża pole poszukiwań.
3. Sprawdź zasilanie, masę i sygnał sterujący
Na wtyczce modułu lub cewki szukam stałego plusa, masy i przewodu sterującego. Tu przydaje się multimetr, a w nowszych autach często także próbnik LED zamiast klasycznej żarówki, bo zbyt duże obciążenie może zafałszować wynik. Jeśli zasilanie lub masa znikają, nie wymieniam od razu modułu, tylko szukam przerwy, korozji, nadpalonego pinu albo słabego styku.

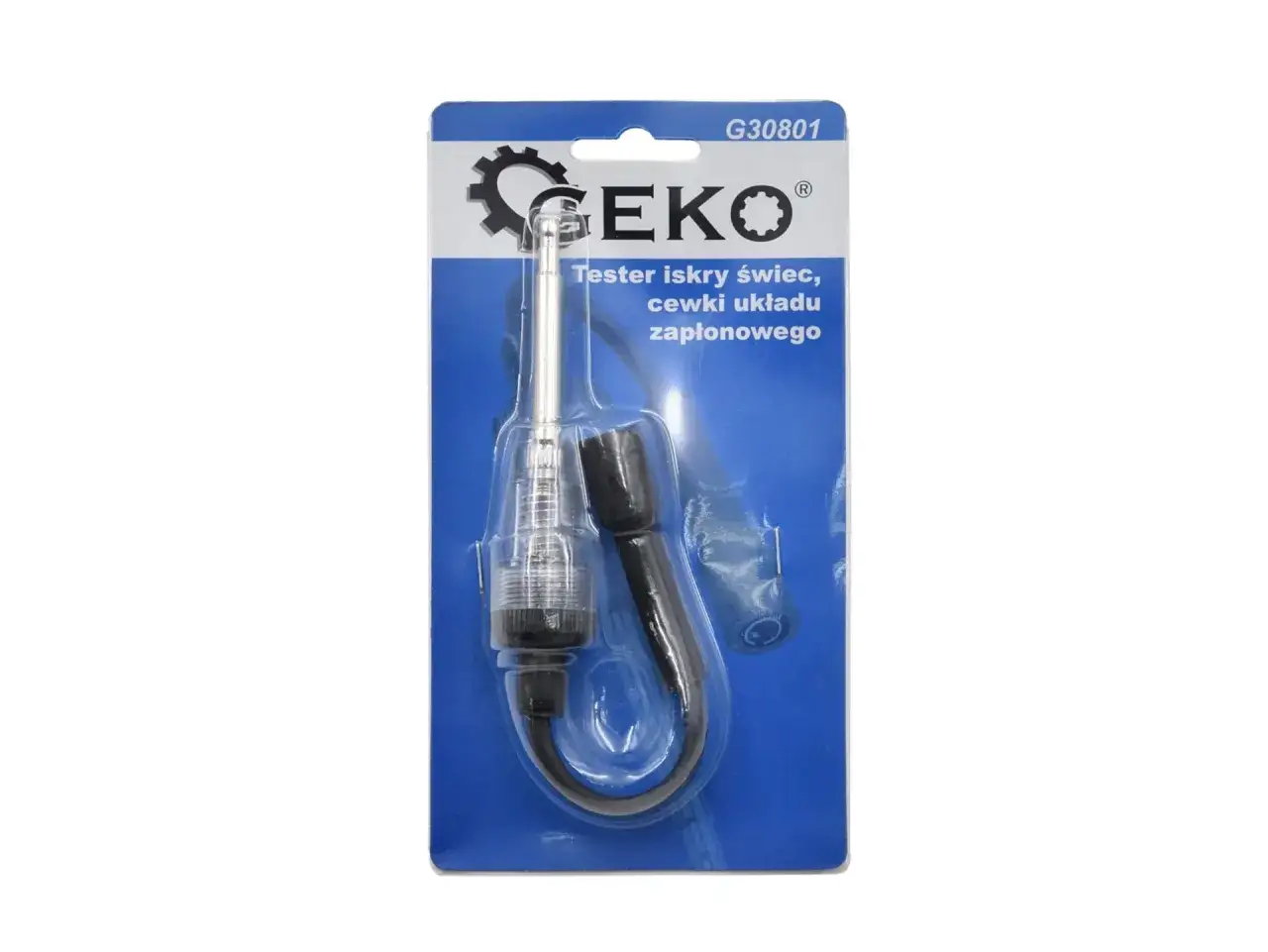

4. Potwierdź obecność iskry
Następnie używam testera iskry. To bezpieczniejsze niż „sprawdzanie na oko” przy przewodzie zdjętym ze świecy, bo układ zapłonowy potrafi generować napięcia rzędu kilkunastu, a nawet ponad 30 000 V. Jeżeli iskra jest słaba, nieregularna albo znika po rozgrzaniu, dopiero wtedy zaczynam podejrzewać moduł lub cewkę bardziej serio.
Przeczytaj również: Jak sprawdzić ładowanie alternatora bez miernika?
5. Zrób próbę na gorąco
Wiele usterek wychodzi dopiero po rozgrzaniu elementu. Jeżeli po zimnym starcie wszystko jest w porządku, a po 20 minutach jazdy pojawia się szarpanie lub gaśnięcie, test na gorąco jest obowiązkowy. W praktyce właśnie ten moment często zdradza uszkodzoną elektronikę mocy w module.
Takie testy dają już solidny obraz, ale nadal warto wiedzieć, które narzędzie mówi najwięcej, a które tylko daje szybki trop.
Multimetr, tester iskry czy oscyloskop
Każde narzędzie ma swoje miejsce. Multimetr jest dobry do podstaw, tester iskry pozwala szybko potwierdzić obecność wyładowania, a oscyloskop pokazuje to, czego inne przyrządy nie widzą: przebieg sygnału, czas nasycenia cewki i moment wyzwolenia zapłonu. Właśnie dlatego przy bardziej złożonych problemach nie ufam wyłącznie odczytowi błędów.
| Narzędzie | Co wykrywa najlepiej | Ograniczenia | Kiedy się sprawdza |
|---|---|---|---|
| Multimetr | Napięcie zasilania, ciągłość, podstawowe spadki napięcia | Nie pokaże jakości przebiegu i potrafi pominąć usterkę przerywaną | Na początku diagnostyki i przy sprawdzaniu zasilania |
| Tester iskry | Obecność i stabilność iskry | Nie mówi, dlaczego iskra jest słaba | Gdy chcesz szybko potwierdzić, czy zapłon w ogóle pracuje |
| Oscyloskop | Przebieg pierwotny i wtórny, zakłócenia, spadki, przerwy | Wymaga doświadczenia i właściwego podłączenia | Przy trudnych usterkach, problemach na ciepło i wypadaniu zapłonu |
| Interfejs OBD | Kody błędów, parametry bieżące, liczniki misfire | Nie pokaże wszystkiego w autach z bardziej zamkniętą diagnostyką producenta | Gdy chcesz zawęzić obszar usterki przed pomiarem |
Ja najbardziej cenię oscyloskop wtedy, gdy samochód zachowuje się poprawnie tylko przez chwilę. W sygnale widać wtedy to, co z perspektywy samego błędu jest niewidoczne. To dlatego w warsztatowej praktyce lepiej mieć jeden porządny przebieg niż pięć przypadkowych pomiarów napięcia.
Jeżeli przebieg wygląda dobrze, kolejnym krokiem nie jest upieranie się przy module, tylko szukanie usterki w reszcie układu.
Kiedy winny nie jest moduł, tylko reszta układu
To jeden z najczęstszych błędów. Objawy zapłonu bardzo łatwo przypisać modułowi, choć źródło problemu leży gdzie indziej. Najczęściej winne są świece, cewki, przewody zapłonowe, słaby akumulator, alternator, korozja na masie, uszkodzona wiązka albo czujnik położenia wału. W autach z elektronicznym nadzorem zapłonu sterownik może też zablokować iskrę z powodów bezpieczeństwa lub przez problem z immobilizerem.
W praktyce patrzę na rozkład usterki:
- jeśli wypada jeden cylinder, najpierw zamieniam miejscami cewkę lub świecę i sprawdzam, czy problem „przenosi się” razem z elementem,
- jeśli wypadają wszystkie cylindry, sprawdzam wspólne zasilanie, bezpieczniki, masę i sygnał z czujnika wału,
- jeśli problem pojawia się tylko po deszczu lub myciu silnika, podejrzewam wilgoć, przebicie albo złącze z nadpalonym stykiem,
- jeśli błąd dotyczy obwodu cewki, nie oznacza to jeszcze, że sam moduł jest winny, bo równie dobrze problem może leżeć w przewodzie sterującym lub w sterowniku silnika.
Warto też pamiętać o jednej rzeczy, którą kierowcy często pomijają: w nowoczesnym aucie kod błędu mówi o skutku, nie o przyczynie. Jeśli sterownik zapisuje wypadanie zapłonu, to nadal trzeba ustalić, czy problem zaczyna się od iskry, mieszanki, czujnika czy zasilania. Bez tej kolejności łatwo wymienić sprawną część.
Gdy układ jest już zawężony, zostaje jeszcze kwestia kosztów, bo to ona często decyduje, czy naprawę robić od razu, czy zlecić ją po dokładniejszej diagnozie.
Ile kosztuje diagnoza i naprawa w Polsce
W 2026 roku prosta diagnostyka komputerowa w Polsce zwykle kosztuje około 100-250 zł, a bardziej rozbudowany test z pomiarami i oscyloskopem najczęściej 150-350 zł. W autach klasy premium, zwłaszcza tam, gdzie trzeba korzystać z narzędzia producenta lub rozbierać więcej elementów, koszt może być wyższy. To nadal zwykle tańsze niż ślepa wymiana kilku podzespołów po kolei.
| Pozycja | Orientacyjny koszt | Kiedy się pojawia |
|---|---|---|
| Podstawowy test własnym multimetrem | 0 zł, jeśli masz sprzęt | Przy sprawdzeniu zasilania, masy i prostych pomiarów |
| Diagnostyka warsztatowa | 100-250 zł | Gdy potrzebujesz odczytu błędów i wstępnej oceny układu |
| Diagnoza z oscyloskopem | 150-350 zł | Przy trudnej, przerywanej lub termicznej usterce |
| Wymiana modułu lub cewki | 100-1500 zł, a w premium częściej więcej | Zależnie od konstrukcji, dostępu i ceny części |
| Robocizna przy wymianie | 100-400 zł | Gdy do części trzeba dostać się głęboko w komorze silnika |
Największa różnica w kosztach bierze się nie z samej części, tylko z tego, czy moduł jest osobnym elementem, czy częścią cewki albo sterownika. W Jaguarach i innych autach segmentu premium dostęp bywa trudniejszy, a czas pracy warsztatu rośnie szybciej niż cena samego podzespołu. Dlatego dobrze wykonana diagnoza zwykle oszczędza więcej, niż kosztuje.
Zanim jednak zamówisz nową część, warto zamknąć temat kilkoma prostymi kontrolami, które eliminują najdroższe pomyłki.
Co sprawdzam przed zamówieniem nowej części
Gdybym miał zostawić tylko jedną zasadę, byłaby bardzo prosta: najpierw potwierdź, że moduł dostaje prawidłowe zasilanie i sterowanie, dopiero potem zakładaj jego uszkodzenie. To właśnie ta kolejność najczęściej odróżnia rzetelną diagnozę od zgadywania.
- Sprawdzam bezpieczniki i masy, bo ich awaria potrafi naśladować uszkodzony moduł.
- Oglądam wtyczki pod kątem nadpaleń, korozji i luźnych pinów.
- Porównuję zachowanie na zimno i na gorąco, bo usterka termiczna często ujawnia się dopiero po kilkunastu minutach.
- Jeśli mam wątpliwość między cewką a modułem, robię próbę zamiany elementów między cylindrami, o ile konstrukcja na to pozwala.
- Gdy kod błędu dotyczy zapłonu, ale auto ma równocześnie problemy z ładowaniem lub sygnałem z wału, nie zamawiam części na ślepo.
Takie podejście daje najwięcej spokoju i najrzadziej kończy się niepotrzebnym wydatkiem. Jeśli po tych krokach nadal nie ma pewności, najlepszym ruchem jest pomiar oscyloskopem albo wizyta w warsztacie, który naprawdę diagnozuje układ zapłonowy, a nie tylko kasuje błędy.
