Gdy pedał hamulca robi się miękki, trzeba wciskać go coraz głębiej albo samochód zaczyna hamować nierówno, problem często dotyczy hydrauliki, a nie samych klocków. To właśnie ciśnienie w układzie hamulcowym przenosi siłę nogi na zaciski i tłoczki, dlatego wyjaśniam, jak powstaje, jakie osiąga wartości, jak steruje nim ABS oraz jak rozpoznać i sprawdzić usterkę.
Najważniejsze informacje o hydraulice hamulców w kilku punktach
- Pompa hamulcowa zamienia nacisk na pedał na ciśnienie płynu.
- W samochodzie osobowym podczas mocnego hamowania występują zwykle wartości od kilkudziesięciu do ponad 100 barów, ale dokładna norma zależy od modelu.
- Serwo zmniejsza siłę potrzebną do naciśnięcia pedału, lecz nie zastępuje pompy hamulcowej.
- ABS i ESP mogą niezależnie zwiększać, utrzymywać albo zmniejszać ciśnienie przy konkretnym kole.
- Miękki pedał najczęściej oznacza powietrze, nieszczelność, zużyty płyn albo problem z przewodem.
- Pomiar manometrem wykonuje się wyłącznie przy użyciu przyrządów przeznaczonych do płynu hamulcowego.
Jak powstaje ciśnienie i dlaczego samochód zaczyna hamować

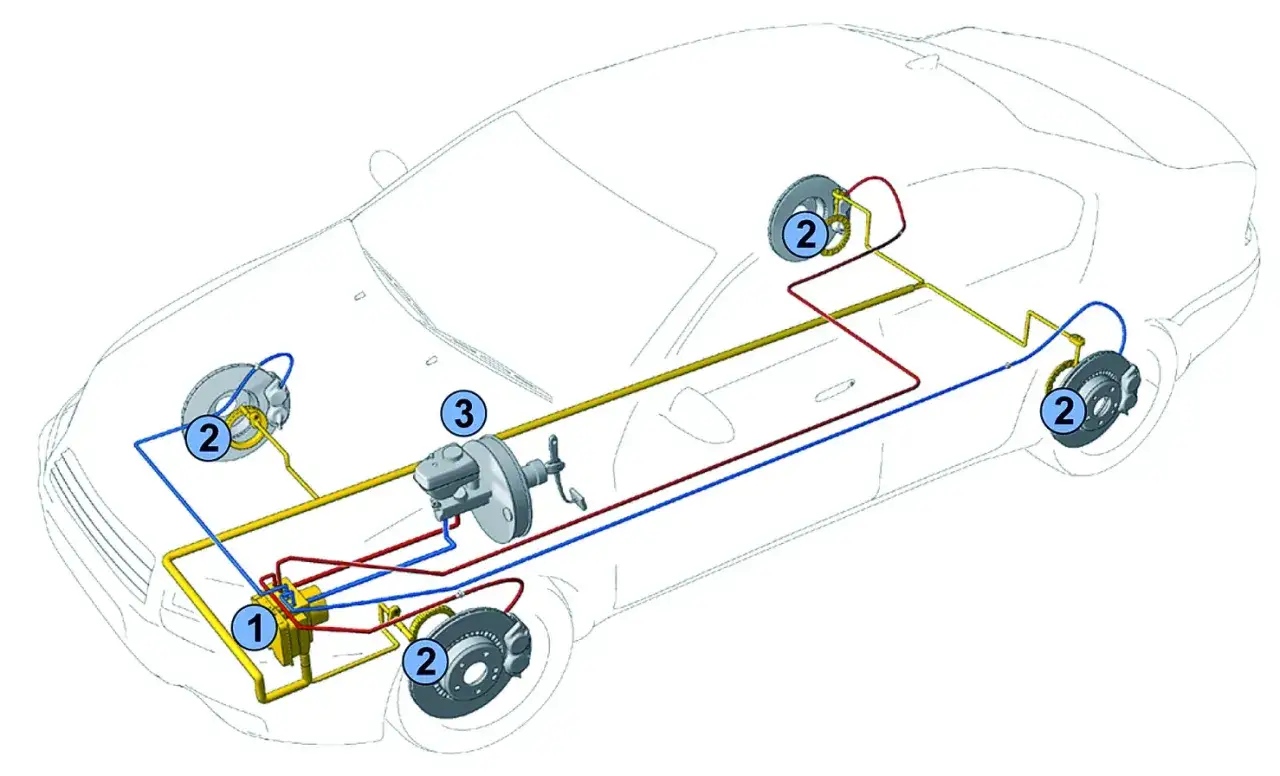

Po naciśnięciu pedału uruchamia się tłok w pompie hamulcowej. Tłok przesuwa płyn, a ponieważ płyn hamulcowy jest praktycznie nieściśliwy, nacisk zostaje przekazany przewodami do zacisków lub cylinderków przy kołach. Tam ciśnienie przesuwa tłoczki, które dociskają klocki do tarcz albo szczęki do bębnów.
Podstawę działania opisuje prosta zależność fizyczna. Ciśnienie to siła podzielona przez powierzchnię tłoka, dlatego niewielki tłok w pompie może wytworzyć wysokie ciśnienie, a większy tłok w zacisku zamienia je na dużą siłę docisku. Właśnie na tym polega hydrauliczne „wzmocnienie” hamulców.
W praktyce kierowca nie naciska bezpośrednio na pompę z pełną siłą nogi. Pomiędzy pedałem a pompą pracuje serwo, najczęściej podciśnieniowe, choć w hybrydach i autach elektrycznych coraz częściej stosuje się układy elektromechaniczne. Serwo zwiększa siłę działającą na tłok pompy, dzięki czemu hamowanie nie wymaga użycia dużej siły fizycznej.
Dlaczego układ ma dwa obwody
Współczesna pompa hamulcowa jest zwykle typu tandem, czyli ma dwa niezależne obwody hydrauliczne. Mogą one pracować w układzie przód-tył albo po przekątnej, na przykład lewe przednie koło z prawym tylnym. Jeśli jeden obwód straci płyn, drugi powinien zachować część zdolności hamowania.
Nie oznacza to jednak, że po awarii można bezpiecznie kontynuować jazdę. Zapalenie kontrolki hamulca, nagły spadek poziomu płynu lub pedał wpadający w podłogę to powód do zatrzymania auta i sprawdzenia układu, a nie do ostrożniejszej jazdy do domu.
Jakie wartości są normalne podczas hamowania
Nie istnieje jedna uniwersalna wartość właściwa dla każdego Jaguara, BMW czy Mercedesa. Zależy ona między innymi od średnicy tłoka pompy, przełożenia pedału, rodzaju serwa, wielkości zacisków, oprogramowania ABS i przyczepności opon.
Orientacyjnie podczas spokojnego hamowania w przewodach może pojawiać się około 10-30 barów. Przy mocnym hamowaniu awaryjnym wartości często rosną do 80-120 barów, a w niektórych konstrukcjach mogą przekraczać 150 barów. Jeden megapaskal odpowiada 10 barom, więc 100 barów to 10 MPa.
| Miejsce pomiaru | Co oznacza wskazanie | Typowy wniosek |
|---|---|---|
| Wyjście z pompy hamulcowej | Ciśnienie wytworzone przez pompę | Niskie wskazanie może oznaczać problem z pompą, serwem lub skokiem pedału |
| Wejście i wyjście modulatora ABS | Porównanie ciśnienia przed i za modułem | Różnica może wskazywać na zawór lub problem hydrauliczny |
| Przewód przy zacisku | Ciśnienie docierające do konkretnego koła | Pomaga wykryć zatkany przewód, zacięty zawór albo usterkę obwodu |
| Zacisk hamulcowy | Ciśnienie działające na tłoczek | Nie powinno być oceniane bez odniesienia do danych producenta |
Tabela pokazuje, dlaczego sama informacja „manometr wskazał 100 barów” niewiele mówi. Liczy się miejsce pomiaru, czas utrzymania ciśnienia i porównanie obu obwodów. Mechanik powinien korzystać z danych serwisowych konkretnego modelu, a nie z przypadkowej wartości znalezionej w internecie.
Istotna jest także temperatura. Płyn hamulcowy nie może wrzeć podczas intensywnego hamowania, bo powstające pęcherzyki gazu są ściśliwe. Kierowca odczuwa wtedy miękki pedał i spadek skuteczności, mimo że nie musi istnieć klasyczna nieszczelność.
Co robią ABS, ESP i elektroniczny rozdział siły hamowania
Podczas zwykłego hamowania ciśnienie z pompy trafia przez przewody do zacisków. Gdy sterownik wykryje, że jedno z kół zaczyna się blokować, modulator ABS zamyka lub otwiera odpowiednie zawory. W ten sposób może zatrzymać wzrost ciśnienia, utrzymać je albo szybko obniżyć.
To dlatego pulsowanie pedału podczas gwałtownego hamowania jest zwykle normalne. Kierowca czuje pracę pompy i zaworów, a odgłos terkotania nie oznacza automatycznie awarii. Niepokój powinien pojawić się wtedy, gdy kontrolka ABS pozostaje zapalona, system uruchamia się przy każdym delikatnym hamowaniu albo samochód wyraźnie traci stabilność.
Przeczytaj również: Uszkodzona klema IBS - Jak rozpoznać i naprawić?
ABS nie zwiększa przyczepności opon
Układ przeciwblokujący pomaga utrzymać możliwość kierowania, ale nie omija praw fizyki. Jeśli opony są zużyte, mają niewłaściwe ciśnienie albo nawierzchnia jest pokryta wodą czy lodem, ABS może często redukować nacisk na hamulec, ponieważ koło zbyt szybko traci przyczepność.
Podobnie działa elektroniczny rozdział siły hamowania. Podczas hamowania ciężar samochodu przenosi się na przód, więc tylne koła są mniej dociążone i łatwiej je zablokować. ESP i EBD ograniczają ciśnienie na osi, która ma mniejszy zapas przyczepności, zamiast mechanicznie podawać identyczną wartość do każdego koła.
W autach hybrydowych i elektrycznych dochodzi hamowanie rekuperacyjne. Silnik elektryczny odzyskuje część energii, a hamulce cierne przejmują zadanie wtedy, gdy potrzebna jest większa siła albo bateria nie może przyjąć kolejnej porcji energii. W takich samochodach odczucie pedału nie zawsze pozwala intuicyjnie ocenić pracę hydrauliki.
Miękki, twardy albo zapadający się pedał
Charakter pedału jest dla mnie jednym z najlepszych pierwszych sygnałów diagnostycznych. Nie zastępuje pomiaru, ale pozwala szybko zawęzić obszar poszukiwań. Inaczej interpretuje się pedał miękki i sprężysty, inaczej bardzo twardy, a jeszcze inaczej taki, który powoli opada przy stałym nacisku.
| Objaw | Możliwe przyczyny | Co sprawdzić |
|---|---|---|
| Miękki, sprężysty pedał | Powietrze w układzie, stary płyn, nieszczelność | Poziom płynu, przewody, zaciski i odpowietrzenie |
| Pedał zapada się przy stałym nacisku | Wewnętrzny przeciek w pompie lub wyciek zewnętrzny | Utrzymanie ciśnienia i szczelność obu obwodów |
| Bardzo twardy pedał | Awaria serwa, przewodu podciśnienia lub pompy wspomagającej | Test serwa i źródła podciśnienia |
| Samochód ściąga przy hamowaniu | Nierówna praca zacisku, przewód elastyczny, opona lub zawieszenie | Temperaturę kół, ruch tłoczka, stan tulei i amortyzatorów |
| ABS działa przy lekkim hamowaniu | Błędny odczyt czujnika, pierścień impulsowy, luz łożyska | Diagnostykę sterownika i prędkości kół |
Nie każda zmiana pedału oznacza utratę ciśnienia. Jeśli po wymianie klocków pedał jest dłuższy, przyczyną może być cofnięcie tłoczków albo nieprawidłowe ułożenie elementów. Z kolei bicie kierownicy zwykle wynika z tarcz, piast lub zawieszenia, a nie z pulsacji hydraulicznej.

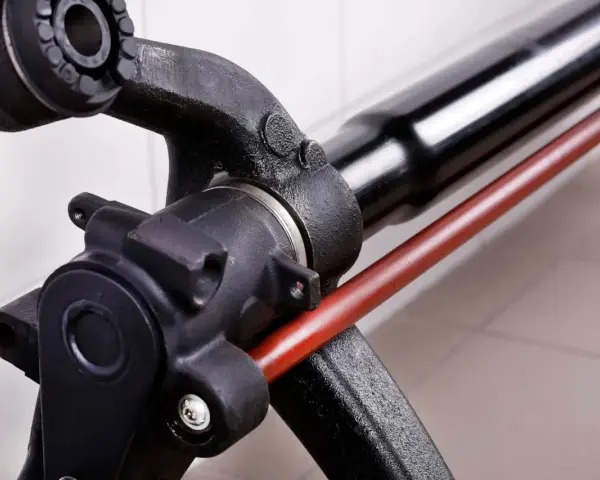

W tym miejscu zawieszenie ma duże znaczenie. Zużyty amortyzator lub wybita tuleja mogą powodować chwilowe odciążanie koła, przez co ABS zareaguje wcześniej. Sprawne hamulce nie wykorzystają swojego potencjału, jeśli opona traci kontakt z nawierzchnią.
Jak prawidłowo sprawdzić obwód hydrauliczny
Pomiar ciśnienia nie powinien zaczynać się od przypadkowego odkręcania przewodu. Płyn hamulcowy jest agresywny dla lakieru, a otwarcie układu bez późniejszego odpowietrzenia może pogorszyć działanie hamulców.
- Oględziny obejmują poziom płynu, ślady wilgoci przy pompie, przewodach, zaciskach i cylinderkach.
- Test pedału pozwala sprawdzić, czy po kilku naciśnięciach staje się twardszy i czy opada przy stałym nacisku.
- Kontrola serwa obejmuje reakcję pedału po uruchomieniu silnika oraz stan przewodu podciśnienia.
- Pomiar manometrem wykonuje się na odpowiednim przyłączu, porównując obwody i wartości z dokumentacją pojazdu.
- Diagnostyka ABS sprawdza zapisane błędy, sygnały czujników prędkości oraz pracę zaworów i pompy.
- Odpowietrzanie przeprowadza się zgodnie z kolejnością i procedurą producenta, szczególnie gdy układ ma moduł ABS.
Do tego pomiaru używa się manometru przeznaczonego do płynu hamulcowego. Narzędzia stosowane w hydraulice olejowej mogą mieć inne uszczelnienia i doprowadzić do zanieczyszczenia układu. Nie wolno oceniać hydrauliki wyłącznie na podstawie wyglądu płynu w zbiorniczku.
Jeżeli po naciśnięciu pedału ciśnienie szybko spada, trzeba odróżnić wyciek zewnętrzny od nieszczelności wewnątrz pompy. Gdy manometr pokazuje prawidłową wartość, ale koło nadal hamuje słabo, problem może leżeć w zacisku, klockach, tarczy, przewodzie elastycznym albo mechanice hamulca postojowego.
Co naprawdę pomaga utrzymać właściwe parametry
Najważniejszy jest płyn zgodny ze specyfikacją producenta. Oznaczenie DOT nie jest uniwersalnym zaproszeniem do mieszania wszystkiego ze wszystkim. DOT 3, DOT 4, DOT 5.1 i DOT 5 różnią się składem oraz kompatybilnością, dlatego decyzję należy oprzeć na instrukcji auta i informacji na korku zbiorniczka.
Płyny glikolowe pochłaniają wilgoć z otoczenia. Z czasem spada ich temperatura wrzenia, rośnie ryzyko korozji elementów i może pojawić się miękki pedał po rozgrzaniu hamulców. W wielu samochodach wymiana przypada mniej więcej co dwa lata, ale ostateczny termin zależy od producenta, przebiegu i warunków eksploatacji.
Podczas wymiany płynu nie warto oszczędzać na procedurze. Prawidłowe odpowietrzenie powinno usunąć powietrze z przewodów, a w części aut także z modulatora ABS. Sam poziom płynu nie mówi, czy układ jest sprawny, ponieważ jego ubywanie może wynikać zarówno ze zużycia klocków, jak i z wycieku.
Unikałbym również montowania większych zacisków lub tarcz bez sprawdzenia całego układu. Zmiana średnicy tłoczków wpływa na skok pedału, wymagany przepływ płynu i rozdział siły hamowania. Lepszy komponent nie zawsze tworzy lepszy zestaw, jeśli pompa, serwo, ABS i opony nie są do niego dopasowane.
Najlepszy test zaczyna się od pedału, ale nie kończy na manometrze
Prawidłowa hydraulika oznacza nie tylko wysokie ciśnienie, lecz także jego szybkie zbudowanie, utrzymanie i precyzyjne sterowanie przy każdym kole. Dlatego przy problemach z hamowaniem patrzę na cały łańcuch: pedał, serwo, pompę, płyn, przewody, modulator ABS, zaciski, tarcze, opony i zawieszenie.
Jeśli pedał wpada głęboko, samochód ściąga, zapala się kontrolka ABS albo płyn znika ze zbiorniczka, nie odkładałbym diagnostyki. W hamulcach najdroższa bywa nie sama naprawa, lecz jazda z usterką, której objawy pojawiły się już wcześniej.
W luksusowym aucie skomplikowany układ może dawać kierowcy świetne wyczucie i dużą rezerwę bezpieczeństwa, ale tylko wtedy, gdy jest właściwie serwisowany. Manometr pomaga znaleźć przyczynę, jednak o wyniku decyduje dopiero połączenie pomiaru z obserwacją pedału, kontrolą elektroniki i oceną elementów przy kołach.
