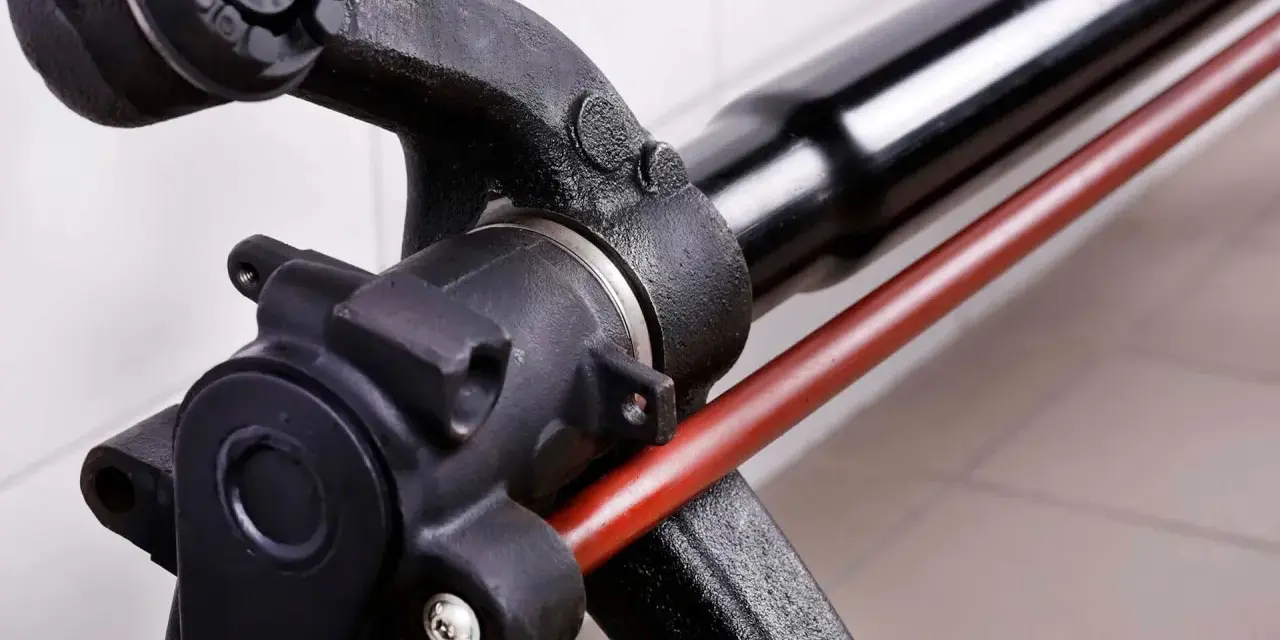

Gdy tył samochodu zaczyna stukać, a opony ścierają się nierówno, przyczyną często okazuje się belka skrętna i jej zużyte elementy prowadzące. Wyjaśniam, jak działa ten typ tylnego zawieszenia, czym różni się od układu wielowahaczowego, jak współpracuje z hamulcami oraz ile może kosztować naprawa.
Najważniejsze informacje o tylnym zawieszeniu belkowym
- Konstrukcja półzależna łączy dwa wahacze wleczone poprzeczną belką podatną na skręcanie.
- Największe zalety to prostota, niska masa, oszczędność miejsca i zwykle niższe koszty serwisu.
- Ograniczeniem jest mniejsza swoboda pracy kół niż w zawieszeniu wielowahaczowym.
- Typowe objawy zużycia to stuki, krzywo ustawione koła, nierówne zużycie opon i pogorszenie stabilności.
- Regenerowana belka z montażem kosztuje orientacyjnie 1600-2200 zł, ale cena zależy od modelu i zakresu uszkodzeń.
Jak pracuje półzależne zawieszenie z poprzeczną belką
W tym układzie dwa tylne wahacze wleczone są połączone jednym elementem poprzecznym. Wahacze prowadzą koła podczas ugięcia, a belka skręca się przy różnicy ruchu lewego i prawego koła. Dzięki temu częściowo pełni także funkcję stabilizatora, ograniczając przechyły nadwozia w zakrętach.
Nie jest to ani klasyczny sztywny most, ani w pełni niezależne zawieszenie. Kiedy oba koła unoszą się podobnie, pracują prawie niezależnie. Gdy jedno z nich trafia na przeszkodę, odkształcenie belki wpływa również na drugą stronę. Właśnie dlatego mówi się o zawieszeniu półzależnym.
Elementy, które naprawdę decydują o trwałości

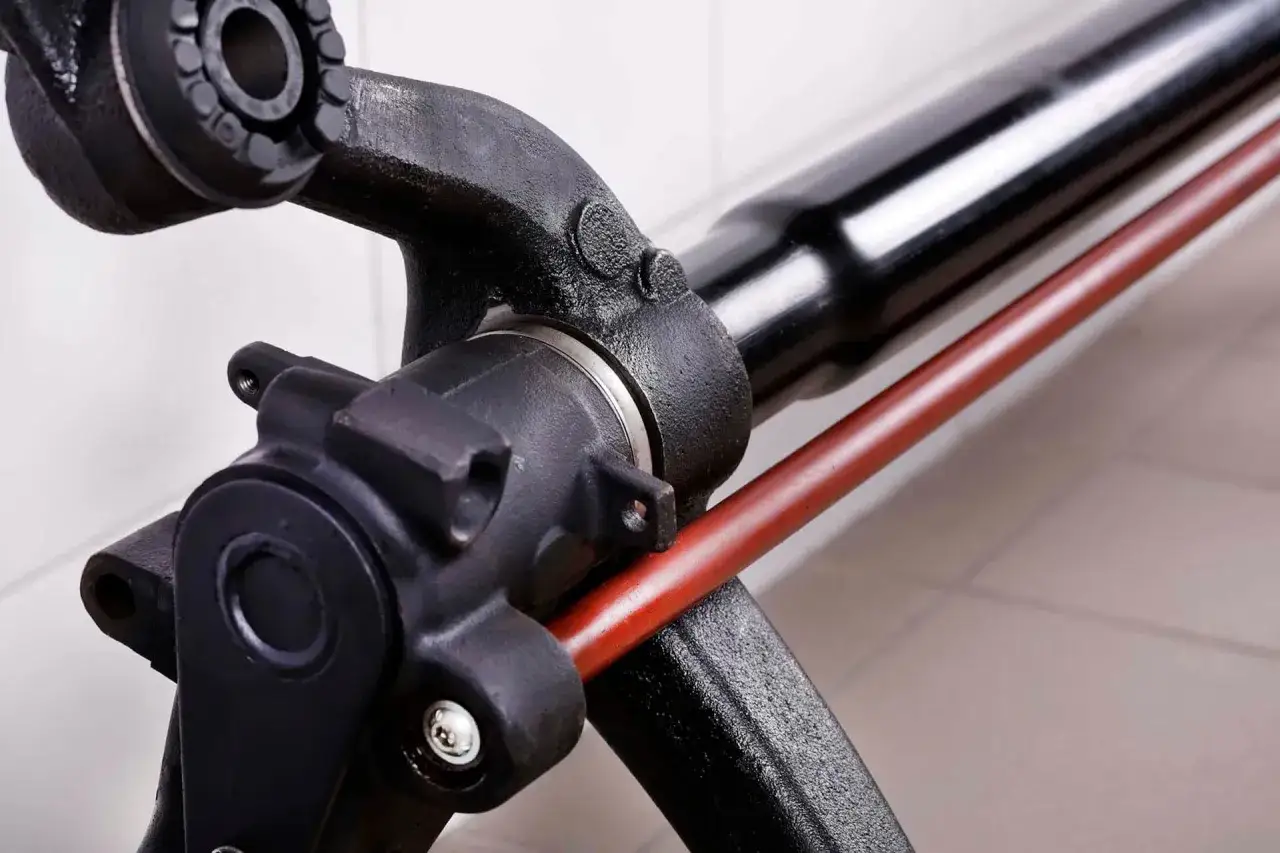

Sama stalowa konstrukcja zwykle znosi dużo, ale zużywają się jej punkty mocowania i elementy współpracujące. Najczęściej kontroluję tuleje metalowo-gumowe, łożyska ramion, czopy piast, sprężyny oraz amortyzatory. W niektórych rozwiązaniach dochodzą drążki skrętne lub dodatkowe łączniki stabilizujące.
Sprężyna odpowiada za utrzymanie wysokości nadwozia, amortyzator wygasza jej ruch, a tuleje pozwalają na kontrolowane przemieszczanie całej osi względem karoserii. Jeśli któryś z tych elementów traci sztywność, samochód może prowadzić się źle, mimo że na pierwszy rzut oka belka wygląda poprawnie.
Dlaczego producenci nadal stosują to rozwiązanie
Największą siłą tego układu jest ekonomia bez skomplikowanej elektroniki. Tylna oś zajmuje niewiele miejsca, dlatego konstruktorzy mogą wygospodarować większy bagażnik i niżej poprowadzić podłogę. Mniejsza liczba wahaczy i przegubów oznacza też mniej punktów, które mogą się zużyć.
W samochodzie miejskim lub kompaktowym dobrze zestrojona belka potrafi zapewnić bardzo przewidywalne zachowanie. Do codziennej jazdy po mieście, trasach szybkiego ruchu i zwykłych drogach krajowych jej możliwości często są w zupełności wystarczające. Moim zdaniem problem zaczyna się dopiero wtedy, gdy ktoś oczekuje od małego auta precyzji prowadzenia znanej z rasowego samochodu sportowego.
Najważniejsze kompromisy
| Cecha | Układ belkowy | Zawieszenie wielowahaczowe |
|---|---|---|
| Budowa | Prosta i kompaktowa | Bardziej złożona, z większą liczbą ramion |
| Koszty obsługi | Zwykle niższe | Zwykle wyższe |
| Komfort na nierównościach | Dobry, ale zależny od strojenia | Z reguły większa swoboda dostrojenia |
| Prowadzenie w szybkich zakrętach | Poprawne, z mniejszą możliwością korekty geometrii | Większa precyzja i kontrola kół |
| Przestrzeń w tylnej części auta | Bardzo dobra | Trudniejsza do wygospodarowania |
Wielowahacz daje konstruktorom więcej możliwości ustawienia zbieżności i pochylenia koła podczas jazdy. Z drugiej strony większa liczba tulei oznacza więcej potencjalnych źródeł luzów. Dlatego nie traktuję prostszego rozwiązania jako automatycznie gorszego, lecz jako świadomy kompromis między precyzją, miejscem i kosztami.
Jak belka współpracuje z hamulcami
Poprzeczny element nie hamuje samochodu samodzielnie. Przenosi obciążenia od kół, a do wahaczy lub piast mocowane są tarcze, bębny, zaciski i osłony. W zależności od modelu tylna oś może mieć hamulce tarczowe albo bębnowe, a także czujniki ABS i mechanizm hamulca postojowego.
Zużyte tuleje mogą zmienić położenie całej osi podczas hamowania. Kierowca odczuwa wtedy pływanie tyłu, pojedyncze stuknięcie albo lekkie zarzucanie przy mocnym wytracaniu prędkości. Nie oznacza to jednak, że każdy taki objaw pochodzi od belki. Trzeba sprawdzić również zaciski, przewody hamulcowe, łożyska i geometrię.
Na co zwrócić uwagę przy hamulcach
- Nierównomierne zużycie klocków może wskazywać na zapieczony zacisk, nie na samą konstrukcję osi.
- Grzanie jednego tylnego koła wymaga szybkiej kontroli zacisku, przewodu elastycznego i łożyska.
- Przy wymianie elementów osi trzeba sprawdzić stan przewodów ABS, ponieważ ich uszkodzenie wywoła kontrolkę i ograniczy działanie systemów stabilizacji.
- Po większej naprawie należy wykonać pomiar geometrii tylnej osi, nawet jeśli producent przewiduje ograniczoną regulację.
W samochodach klasy premium, także w wybranych modelach europejskich, układ hamulcowy bywa cięższy i bardziej rozbudowany. Przed zakupem części sprawdzam zawsze numer VIN, ponieważ różnice między wersjami silnikowymi, nadwoziowymi i rynkowymi potrafią objąć nawet rodzaj piasty lub mocowanie zacisku.
Objawy zużycia i rozsądna diagnostyka
Pierwszym sygnałem bywają głuche stuki z tyłu na poprzecznych nierównościach. Później dochodzi gorsze tłumienie, niestabilność przy zmianie pasa i nierówne ścieranie bieżnika. Pochylone tylne koło jest już poważnym ostrzeżeniem, którego nie powinno się ignorować.
Przeczytaj również: Montaż czujników parkowania - jak dobrać i zamontować zestaw?
Co można sprawdzić bez zgadywania
- Oględziny opon i porównanie ich zużycia po obu stronach osi.
- Kontrola wysokości nadwozia oraz pękniętych sprężyn.
- Sprawdzenie luzów na podnośniku, najlepiej przy odciążonym i obciążonym zawieszeniu.
- Ocena tulei pod kątem pęknięć, odklejenia gumy i przesunięcia metalowego rdzenia.
- Pomiar geometrii oraz kontrola, czy problem nie wynika z krzywej felgi lub uszkodzenia nadwozia.
Nie polecam wymiany samych tulei tylko dlatego, że samochód stuka. Jeśli łożysko ramienia pracowało długo z wodą i korozją, nowa tuleja nie rozwiąże problemu. W praktyce diagnostyka całej osi jest tańsza niż kilkukrotne płacenie za demontaż i montaż przypadkowych części.
Naprawa, regeneracja i koszty w Polsce
Zakres naprawy zależy od tego, czy uszkodzone są wyłącznie tuleje, czy również gniazda łożysk, czopy albo sama belka. Przy lekkim zużyciu wystarczą elementy eksploatacyjne. Przy korozji i wybitych łożyskach bardziej opłacalna może być regeneracja całego zespołu albo wymiana na sprawdzoną część fabrycznie odnowioną.
| Zakres prac | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Diagnostyka zawieszenia i geometrii | 150-350 zł | Przy stukach, nierównym zużyciu opon lub zmianie toru jazdy |
| Wymiana tulei | 500-1200 zł za oś | Gdy konstrukcja belki i gniazda są w dobrym stanie |
| Regenerowana belka z montażem | około 1600-2200 zł | Przy zużytych łożyskach, czopach lub dużych luzach |
| Nowa belka lub element oryginalny | od około 2500 zł wzwyż | Gdy regeneracja jest niemożliwa albo liczy się pełna zgodność z fabryką |
Podane wartości są orientacyjne i nie obejmują wszystkich części dodatkowych. Zapieczone śruby, uszkodzone przewody hamulcowe, nowe sprężyny czy konieczność wymiany piast mogą podnieść rachunek o kilkaset złotych. W przypadku auta premium sprawdziłbym szczególnie, czy warsztat potrafi potwierdzić zakres regeneracji i udziela na nią pisemnej gwarancji.
Najczęstszy błąd polega na kupowaniu najtańszej używanej osi bez dokumentacji. Taka część może pochodzić z samochodu po kolizji albo mieć podobne zużycie jak podzespół wymontowany z auta. Bezpieczniejszy wybór to regeneracja z wymienionymi łożyskami, uszczelnieniami i tulejami oraz kontrolą geometrii po montażu.
Czy to rozwiązanie pasuje do konkretnego samochodu
Jeżeli auto służy głównie do codziennych dojazdów, przewożenia bagażu i spokojnej jazdy, półzależna tylna oś często będzie rozsądnym wyborem. Daje prostotę i przewidywalne koszty. Przy częstej jeździe sportowej, dużej mocy, ciężkim nadwoziu albo wymaganiach typowych dla luksusowego gran turismo większą rezerwę prowadzenia zapewnia zwykle niezależne zawieszenie wielowahaczowe.
Nie oceniałbym jednak samochodu po samej nazwie konstrukcji. Liczą się sztywność nadwozia, opony, amortyzatory, kalibracja ESP i stan tulei. Dobrze zestrojona belka potrafi prowadzić się lepiej niż zaniedbany wielowahacz, a zadbany prosty układ może zapewnić bardzo przyjemną, stabilną jazdę.
Najdroższy błąd to jazda bez sprawdzenia geometrii
Po naprawie nie kończyłbym wizyty w warsztacie na montażu części. Poprosiłbym o wydruk pomiaru geometrii, kontrolę hamulców i jazdę próbną po nierównościach. To właśnie te trzy czynności pokazują, czy problem został usunięty, czy tylko ucichł na kilka tygodni.
Właściwie obsługiwana tylna oś jest trwała i nie wymaga specjalnych zabiegów poza regularnymi przeglądami. Reagowanie na pierwsze stuki, kontrola opon oraz wybór części z pewnego źródła zwykle pozwalają uniknąć znacznie droższej naprawy całego zespołu.
