Budowa cewki zapłonowej wydaje się prosta tylko na pierwszy rzut oka. W silniku benzynowym to mały transformator, który z napięcia 12 V robi impuls zdolny wytworzyć iskrę na świecy i uruchomić spalanie mieszanki. W praktyce liczą się trzy rzeczy: jak jest zbudowana, jak steruje nią ECU i po czym poznać, że zaczyna tracić wydajność. To element wyłącznie silników z zapłonem iskrowym, więc w dieslu układ wygląda inaczej.
Najważniejsze rzeczy, które warto zapamiętać
- Cewka nie „produkuje ognia” sama z siebie, tylko zamienia niskie napięcie instalacji na impuls wysokiego napięcia.
- O jej pracy decydują uzwojenia, rdzeń, izolacja i elektronika sterująca, a nie sam korpus.
- Najczęstsze objawy zużycia to szarpanie, nierówna praca, wypadanie zapłonu i kontrolka silnika.

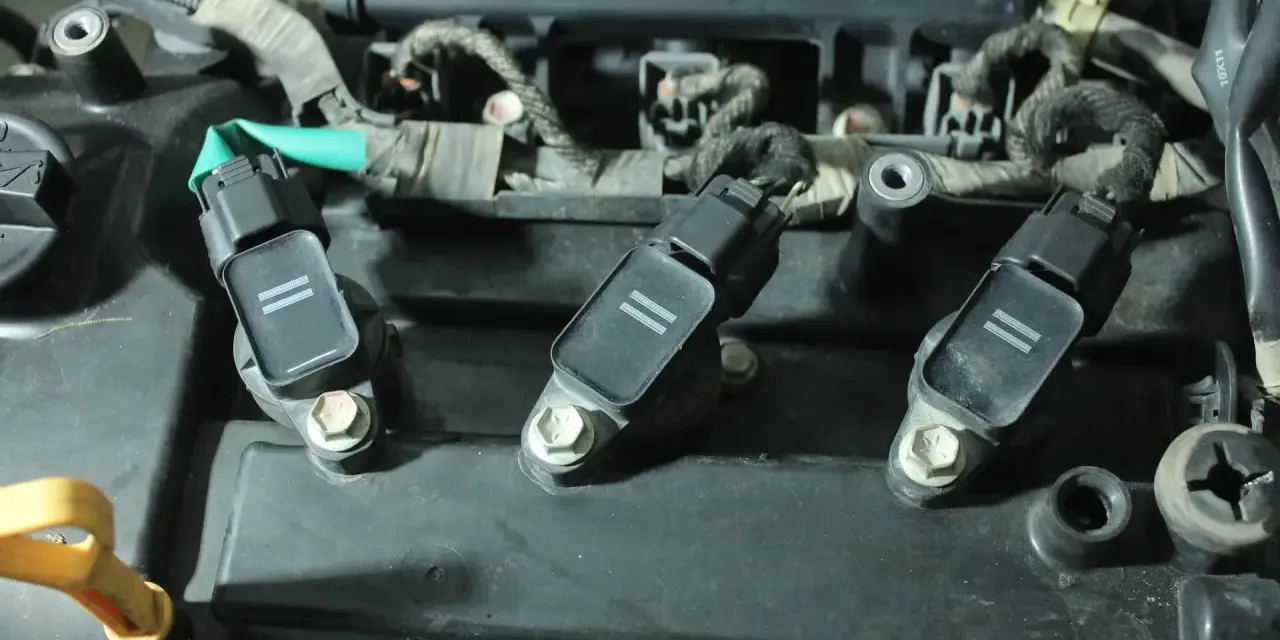

- W nowych autach dominują cewki indywidualne, montowane bezpośrednio na świecy.
- Sama wymiana cewki bez diagnostyki często prowadzi do niepotrzebnych kosztów, bo winna bywa też świeca albo wilgoć w studzience.
Z czego składa się cewka i co robi każdy element
Najprościej patrzeć na nią jak na transformator zbudowany z kilku warstw ochrony. Ja zawsze zaczynam od trzech części roboczych: uzwojenia pierwotnego, uzwojenia wtórnego i rdzenia magnetycznego, bo to one odpowiadają za sam impuls wysokiego napięcia. Reszta, czyli obudowa, izolacja, zalewanie żywicą lub olejem oraz styk do świecy, ma utrzymać wszystko w stabilnych warunkach przy wysokiej temperaturze, wibracjach i wilgoci.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Uzwojenie pierwotne | Pracuje na niskim napięciu i buduje pole magnetyczne | Od jego pracy zależy, ile energii zostanie zgromadzone przed zapłonem |
| Uzwojenie wtórne | Wytwarza wysokie napięcie potrzebne do przeskoku iskry | Im lepiej jest odizolowane, tym stabilniej pracuje cewka pod obciążeniem |
| Rdzeń ferromagnetyczny | Wzmacnia pole magnetyczne | Poprawia sprawność i skraca czas budowy energii |
| Obudowa i zalewanie | Chronią wnętrze przed ciepłem, drganiami i wilgocią | Bez solidnej izolacji cewka szybko traci szczelność elektryczną |
| Styk i fajkoizolator | Przekazują wysokie napięcie do świecy lub przewodu | To właśnie tu często pojawiają się przebicia i ślady łuku elektrycznego |
| Wbudowany sterownik | Zarządza prądem w uzwojeniu pierwotnym | W nowoczesnych modułach upraszcza instalację i poprawia precyzję zapłonu |
W starszych autach część z tych funkcji była rozdzielona między cewkę, przewody i aparaturę zapłonową. W nowszych konstrukcjach wszystko zostało mocniej zintegrowane, bo to daje lepszą kontrolę i mniejsze straty energii. To prowadzi już prosto do pytania, jak z takiej budowy powstaje iskra.
Jak cewka zamienia 12 V na iskrę
Mechanizm jest krótki, ale warto go rozumieć, bo właśnie tu pojawia się większość nieporozumień. Sterownik silnika, czyli ECU, zamyka obwód pierwotny na określony czas ładowania, nazywany dwell time, żeby w rdzeniu zdążyło zbudować się pole magnetyczne. Gdy obwód zostaje przerwany, pole gwałtownie się zapada i w uzwojeniu wtórnym powstaje napięcie liczone w tysiącach, a czasem w dziesiątkach tysięcy woltów.
- ECU dobiera czas ładowania do obrotów, obciążenia i temperatury silnika.
- Prąd w uzwojeniu pierwotnym buduje pole magnetyczne wokół rdzenia.
- W odpowiednim momencie sterownik przerywa ten prąd.
- Zapadnięcie pola indukuje impuls wysokiego napięcia.
- Iskra przeskakuje na świecy i zapala mieszankę paliwowo-powietrzną.
Jeśli czas ładowania jest zbyt krótki, iskra bywa słaba. Jeśli jest zbyt długi, cewka grzeje się mocniej, a to przyspiesza zużycie izolacji. Właśnie dlatego sterowanie zapłonem jest dziś tak precyzyjne i tak mocno powiązane z pracą całego silnika. Kiedy to rozumiemy, łatwiej przejść do odmian cewek, które spotyka się w praktyce.
Jakie odmiany cewek spotkasz w benzynowych silnikach
W serwisie najczęściej spotykam cztery układy, choć producenci używają też własnych wariantów i nazw handlowych. Różnice dotyczą przede wszystkim tego, czy jedna cewka obsługuje jeden cylinder, dwa cylindry, czy cały zestaw przez przewody wysokiego napięcia.
| Typ | Gdzie się go spotyka | Plusy | Minusy |
|---|---|---|---|
| Cewka z przewodem wysokiego napięcia | Starsze konstrukcje z rozdzielaczem | Prosta wymiana i łatwy dostęp | Dłuższa droga napięcia i więcej elementów pośrednich |
| Cewka blokowa | Silniki bez rozdzielacza, zwykle starsze benzyny | Więcej porządku pod maską | Awaria potrafi objąć więcej niż jeden cylinder |
| Cewka listwowa | Układy wielocylindrowe z grupowym sterowaniem | Kompaktowa, dobra do ciasnej zabudowy | Serwis wymaga sprawdzenia całej listwy i zasilania |
| Cewka ołówkowa | Bezpośrednio na świecy, bardzo częsta w nowszych autach | Krótka droga wysokiego napięcia, lepsza kontrola zapłonu | Wrażliwość na ciepło, olej w studzience i uszkodzenie gumy |
W niektórych silnikach pracuje też układ iskry traconej, czyli jedna cewka obsługuje dwa cylindry naraz. To rozwiązanie jest prostsze niż pełne sterowanie indywidualne, ale ma jeden minus: usterka cewki albo przewodu potrafi od razu zamieszać w pracy całej pary cylindrów. I właśnie dlatego objawy nie zawsze są oczywiste na pierwszy rzut oka.
Po czym poznasz, że cewka nie pracuje tak jak powinna
Uszkodzona cewka nie musi paść całkowicie. Częściej zaczyna przerywać pod obciążeniem, na ciepło albo przy wilgotnej pogodzie, a kierowca widzi tylko szarpanie, gorszy rozruch lub większe spalanie.
| Objaw | Co często oznacza | Co sprawdzić najpierw |
|---|---|---|
| Nierówna praca na biegu jałowym | Jedno z cylindrów nie dostaje stabilnej iskry | Świecę, cewkę i gniazdo świecy |
| Szarpanie przy przyspieszaniu | Iskra zanika pod większym obciążeniem | Zasilanie, masę i stan izolacji cewki |
| Kontrolka silnika i błędy P0300-P030x | Wypadanie zapłonu losowe albo na konkretnym cylindrze | Odczyt kodów i zamiana cewek między cylindrami |
| Trudniejszy rozruch na ciepło | Cewka traci wydajność po nagrzaniu | Temperaturę pracy, przewody zasilające, stan świec |
| Wypadanie zapłonu po deszczu lub myciu komory | Przebicie przez wilgoć | Uszczelnienie studzienek i gumowe osłony |
Nie zakładałbym od razu winy cewki. Taki sam obraz daje zużyta świeca, nieszczelność dolotu, problem z wtryskiem albo słaba kompresja. W praktyce to właśnie rozróżnienie decyduje, czy naprawa kosztuje rozsądnie, czy zamienia się w wymianę części na chybił trafił.
Jak diagnozować bez wymiany w ciemno
Tu najbardziej przydaje się dyscyplina. Ja zaczynam od odczytu błędów OBD, bo kody P0300 i P0301-P0308 od razu zawężają obszar szukania. Potem zamieniam cewkę miejscami z innym cylindrem, jeśli konstrukcja na to pozwala, i sprawdzam, czy problem przechodzi razem z nią. To prosty test, ale w wielu przypadkach oszczędza niepotrzebny zakup.
- Sprawdź stan świecy i jej przerwę, bo zużyta świeca mocno obciąża cewkę.
- Oceń gumową osłonę i sprężynę kontaktową, zwłaszcza w cewkach na świecy.
- Przejrzyj wiązkę i masę, bo zły styk potrafi imitować awarię samej cewki.
- Jeśli masz dostęp, użyj oscyloskopu. To najlepszy sposób, by zobaczyć przebieg ładowania i moment wyzwolenia iskry.
- Rób test zarówno na zimnym, jak i na rozgrzanym silniku, bo część cewek psuje się dopiero po nagrzaniu.
Sam multimetr bywa pomocny, ale w nowoczesnych modułach nie daje pełnego obrazu. Wbudowana elektronika, uszczelnienie i sposób zalewania sprawiają, że opór uzwojeń nie zawsze mówi prawdę o zachowaniu cewki pod obciążeniem. To jeden z tych przypadków, w których prosty pomiar wygląda dobrze, a silnik i tak przerywa.
Co skraca życie cewki i jak temu przeciwdziałać
Najwięcej szkód robią trzy rzeczy: przegrzewanie, wilgoć i zły stan świec. W autach z cewkami ołówkowymi bardzo często winny bywa olej w studzience świecy po uszkodzonej uszczelce pokrywy zaworów. Wystarczy cienka warstwa zabrudzenia, żeby napięcie zaczęło uciekać bokiem zamiast iść do świecy.
- Wymieniaj świece zgodnie z interwałem, a nie dopiero po awarii. Zbyt duża przerwa między elektrodami zwiększa obciążenie cewki.
- Nie ciągnij za przewód ani za korpus cewki, gdy demontujesz elementy zapłonu.
- Po myciu komory silnika sprawdź, czy w studzienkach nie stoi woda.
- Używaj części o właściwym numerze katalogowym, bo cewki mogą różnić się charakterystyką nawet przy podobnym wyglądzie.
- Jeśli silnik pracuje na LPG, kontrola zapłonu powinna być jeszcze dokładniejsza, bo układ bywa wtedy mocniej obciążony.
W autach klasy premium ta zasada jest jeszcze ważniejsza. Im ciaśniej upakowany silnik i im lepiej wyciszona praca jednostki, tym łatwiej przeoczyć początek problemu. A to właśnie wczesny etap zwykle jest najtańszy do opanowania, zanim awaria zacznie wpływać na komfort i kulturę pracy całego auta.
Co konstrukcja cewki mówi o całym silniku
Patrząc na cewkę, widzę nie tylko pojedynczą część, ale też filozofię pracy całego silnika. Im bliżej świecy znajduje się moduł, im lepiej steruje nim elektronika i im skuteczniej odprowadza ciepło, tym precyzyjniej można zapalić mieszankę. To dlatego w nowoczesnych benzynach, także tych z segmentu premium, cewka nie jest już dodatkiem, tylko integralnym elementem strategii spalania.
- Krótka droga wysokiego napięcia oznacza mniejsze straty i lepszą powtarzalność iskry.
- Indywidualne cewki ułatwiają sterowanie każdym cylindrem osobno.
- Wrażliwość na świece, wilgoć i olej rośnie, więc serwis musi być dokładniejszy.
Najkrócej mówiąc, cewka zapłonowa nie jest odrębnym światem, tylko precyzyjnym elementem całego układu zapłonowego. Gdy działa prawidłowo, silnik pracuje cicho, równo i bez strat. Gdy zaczyna się zużywać, zwykle pierwszy sygnał daje nie sama część, lecz świeca, wilgoć albo zbyt duże obciążenie całego układu. I właśnie dlatego przy diagnostyce najlepiej patrzeć na całość, a nie na pojedynczy moduł wyjęty z kontekstu.
