W Audi A4 B5 1.9 TDI najważniejsze nie jest samo kupno „jakiegoś paska”, ale dopasowanie układu osprzętu do konkretnej wersji auta. Potocznie mówi się o pasku klinowym, jednak w praktyce chodzi zwykle o pasek wielorowkowy, którego przebieg zależy od kodu silnika, klimatyzacji i typu napinacza. Poniżej pokazuję, jak czytać schemat, jakie elementy zwykle obejmuje i co sprawdzić przed wymianą.
Najważniejsze rzeczy do sprawdzenia przed zakupem i wymianą
- Najpierw identyfikuję kod silnika, bo ten sam model może mieć inny układ osprzętu.
- W części aut występuje osobny pasek klimatyzacji, a w części tylko główny pasek osprzętu.
- Na schemacie najczęściej pojawiają się: wał korbowy, napinacz, rolka prowadząca, alternator i pompa wspomagania.
- Sam pasek to nie wszystko - przy okazji warto ocenić rolki i napinacz.
- W praktyce wiele katalogów dla tego modelu pokazuje paski w okolicach 5PK1590 i 4PK855, ale dobór zawsze trzeba potwierdzić po VIN.
Najpierw ustal, jaki układ masz pod maską
W tym modelu nie ma jednego, uniwersalnego schematu dla wszystkich wersji 1.9 TDI. Zmienia się on wraz z kodem silnika, obecnością klimatyzacji, rodzajem napinacza i tym, czy dany egzemplarz ma jeszcze dodatkowe elementy osprzętu na przedzie silnika. To właśnie dlatego dwa z pozoru takie same Audi mogą wymagać zupełnie innych pasków.
Ja zawsze zaczynam od prostego sprawdzenia: kod silnika, wyposażenie i liczba pasków w komorze. W praktyce najczęściej spotykasz kody takie jak 1Z, AHU, AFN czy AVG, ale nie traktowałbym samego oznaczenia modelu jako wystarczającej wskazówki. Rocznik bez kodu silnika bywa mylący, a to on decyduje o długości paska i przebiegu na rolkach.
- Kod silnika - najlepiej z naklejki w bagażniku, książki serwisowej albo tabliczki auta.
- Klimatyzacja - jeśli jest, często pojawia się osobny pasek do sprężarki.
- Typ napinacza - mechaniczny i automatyczny nie zawsze pracują tak samo.
- Liczba żeber paska - to jeden z najszybszych sposobów na weryfikację właściwej części.
Jeśli masz te cztery informacje, dopiero wtedy ma sens przechodzenie do konkretnego przebiegu. I właśnie ten przebieg rozpisuję niżej tak, żeby dało się go czytać bez zgadywania.
Tak wygląda przebieg paska w najczęstszych wersjach
Na schematach dla A4 B5 1.9 TDI zwykle widać skróty, które na pierwszy rzut oka wyglądają jak techniczny chaos. W rzeczywistości są dość logiczne i da się je odczytać bez specjalistycznego sprzętu. Najczęściej spotykam układ, w którym pasek biegnie od wału korbowego przez napinacz i rolki do osprzętu, a potem wraca na punkt wyjścia.
| Skrót | Znaczenie | Po co to wiedzieć |
|---|---|---|
| CS | Wał korbowy | Punkt napędzający cały obwód |
| TP | Napinacz | Utrzymuje właściwe naprężenie paska |
| ID | Rolka prowadząca | Ustawia tor biegu paska |
| ALT | Alternator | Ładowanie instalacji elektrycznej |
| PS | Pompa wspomagania | Odpowiada za pracę układu kierowniczego |
| FAN | Sprzęgło wiskotyczne / wentylator | Występuje w części schematów i wersji osprzętu |
W uproszczeniu taki przebieg można czytać tak: wał korbowy, napinacz, rolka prowadząca, alternator, pompa wspomagania i powrót. Jeżeli na rysunku widzisz oznaczenie FAN, nie oznacza to dodatkowego, przypadkowego elementu, tylko wersję układu z innym prowadzeniem lub z wiskozą. Wersje z klimatyzacją trzeba zawsze traktować osobno, bo osobny pasek do sprężarki zmienia całą logikę doboru części.
Jeżeli chcesz pracować bez nerwowego porównywania obrazków z internetu, ta zasada wystarczy do wstępnej orientacji: najpierw identyfikujesz główny obwód osprzętu, a dopiero potem sprawdzasz, czy klima ma własny pasek. To oszczędza najwięcej czasu przy zamawianiu części.
Jak dobrać pasek i nie pomylić wersji
W katalogach dla tego auta najczęściej pojawiają się dwa tropy: pasek główny w okolicach 5PK1590 oraz pasek klimatyzacji w okolicach 4PK855. To jednak nadal nie jest metoda „na ślepo”, tylko punkt wyjścia. Ja traktuję te oznaczenia jako wskazówkę, a nie wyrocznię, bo finalnie liczy się dokładny kod silnika, wyposażenie i producent części.
| Wersja auta | Często spotykane oznaczenie | Co sprawdzić przed zakupem | Orientacyjna cena samego paska |
|---|---|---|---|
| 1.9 TDI bez klimatyzacji | 5PK1590 | Kod silnika, liczba żeber, typ napinacza | około 40-120 zł |
| 1.9 TDI z klimatyzacją | 4PK855 + pasek główny | Czy klima ma osobny obwód i jaki jest przebieg paska | około 30-100 zł za pasek klimy |
| Wersje z innym osprzętem | Zależne od VIN | Rok produkcji, kod silnika, obecność rolek i wiskozy | zależnie od producenta i długości |
Jeśli dołożyć napinacz albo rolkę prowadzącą, budżet rośnie szybciej niż zwykle zakłada kierowca. W praktyce kompletna naprawa bardzo często zamyka się w widełkach 120-350 zł za elementy towarzyszące, a sama robocizna w niezależnym warsztacie to zwykle 150-400 zł. Przy zapieczonych śrubach, wymianie kilku rolek albo problemach z osprzętem koszt idzie wyżej, więc nie opłaca się oszczędzać na samym pasku kosztem reszty układu.
Najbezpieczniejsza metoda jest prosta: porównaj numer po VIN, liczby żeber i długość paska ze starym egzemplarzem. Jeśli stary pasek jest jeszcze czytelny, zrób mu zdjęcie przed demontażem. To banalny krok, ale właśnie on najczęściej ratuje przed pomyłką.
Wymiana krok po kroku bez zgadywania
Wymiana paska osprzętu nie jest skomplikowana, ale wymaga porządku. Najwięcej błędów widzę wtedy, gdy ktoś zakłada nowy pasek bez sprawdzenia rolek albo bez wcześniejszego sfotografowania starego przebiegu. W tej robocie nie chodzi o siłę, tylko o kolejność.
- Wyłącz silnik, odczekaj aż osprzęt ostygnie i zrób zdjęcie starego przebiegu paska.
- Jeżeli auto ma osobny pasek klimatyzacji, zdejmij go najpierw zgodnie z jego własnym układem.

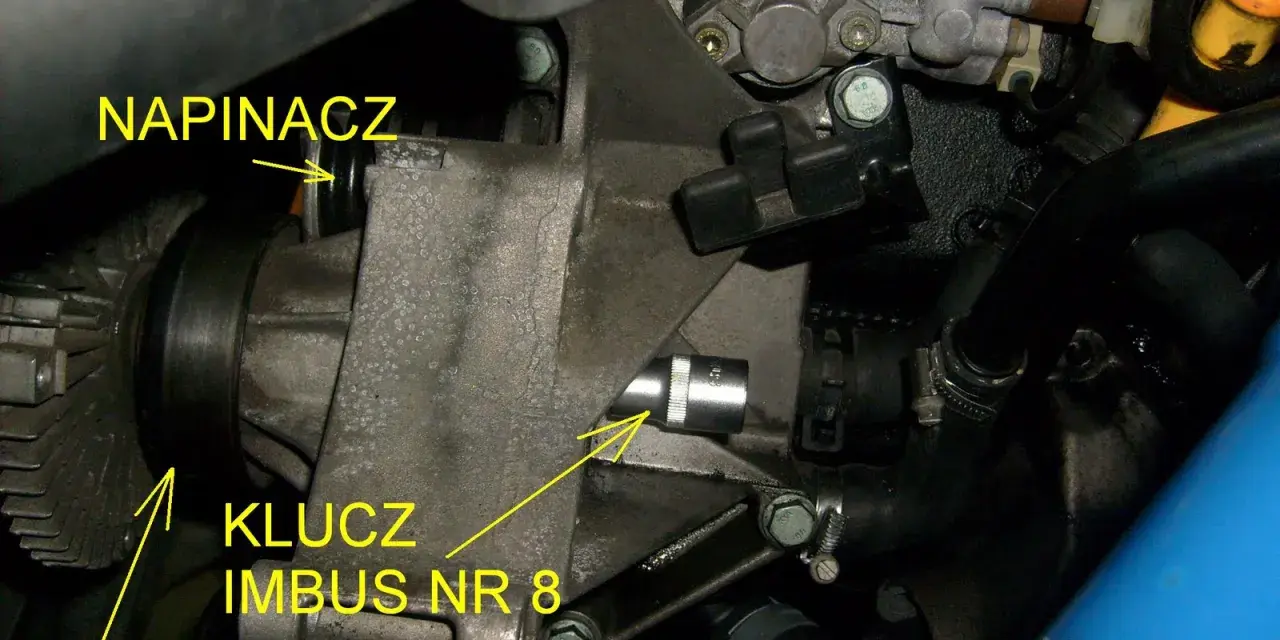

- Odciąż napinacz i sprawdź, czy pracuje płynnie, bez szarpnięć i zacięć.
- Zdejmij stary pasek i obejrzyj rowki na wszystkich rolkach oraz kołach pasowych.
- Nałóż nowy pasek dokładnie po torze ze schematu, bez skręcania i bez „dociągania na siłę”.
- Uruchom silnik na krótką chwilę i obserwuj, czy pasek biegnie równo po środku rolek.
- Po pierwszym teście sprawdź jeszcze raz napięcie i ewentualne ślady ocierania.
Ja zwracam uwagę szczególnie na napinacz i rolkę prowadzącą. Jeśli one są zużyte, sam nowy pasek niewiele zmieni, a czasem pogorszy sprawę, bo świeża guma szybciej zacznie piszczeć na nierównym torze. Warto też obejrzeć koło alternatora i sprawdzić, czy nie ma luzu albo śladów bicia.
Jeżeli robisz to pierwszy raz, nie spiesz się z zakładaniem paska od razu po zdjęciu starego. Najpierw porównaj długość i liczbę żeber, potem dopiero układaj go po rolkach. Taki porządek daje więcej niż jakakolwiek improwizacja przy kluczu.
Objawy zużycia i typowe błędy, których nie warto powielać
Zużyty pasek osprzętu rzadko psuje się bez ostrzeżenia. Zwykle wcześniej daje sygnały, które da się wychwycić już przy zwykłym uruchamianiu auta. W A4 B5 1.9 TDI szczególnie podejrzane są piski przy starcie, chwilowe wahania ładowania i zmiana pracy wspomagania przy niskich obrotach.Objawy zużycia
- pisk po odpaleniu albo przy skręcaniu kierownicą,
- postrzępione krawędzie paska,
- pęknięcia między rowkami,
- szarpanie napinacza widoczne na pracującym silniku,
- kontrolka ładowania lub chwilowy spadek wspomagania,
- zapach spalonej gumy po krótkiej jeździe.
Przeczytaj również: Ile oleju do Audi A4 B6 1.9 TDI? Sprawdź, nie zgaduj!
Najczęstsze błędy
- zakup paska po samym modelu auta, bez kodu silnika,
- pomylony przebieg paska głównego z paskiem klimatyzacji,
- ignorowanie hałasującej rolki, bo „stary pasek jeszcze działa”,
- montaż paska z zabrudzonymi rowkami,
- próba ratowania zużytego napinacza samym nowym paskiem,
- zbyt szybka jazda testowa bez kontroli po pierwszym uruchomieniu.
Jeśli po wymianie dalej słychać piszczenie, ja nie zakładam od razu, że nowy pasek jest wadliwy. Częściej winna jest rolka, napinacz albo jedno z kół pasowych, które nie trzyma już osi. To ważne rozróżnienie, bo pozwala uniknąć sytuacji, w której po dwóch tygodniach trzeba kupować drugi pasek i wracać do tego samego problemu.
Co sprawdziłbym przed zamówieniem części do tego silnika
Przy tym modelu najwięcej pieniędzy traci się nie na samej wymianie, tylko na błędnym zakupie. Dlatego przed zamówieniem zawsze robię krótką checklistę i polecam ją każdemu, kto chce załatwić temat raz, a dobrze.
- sprawdź kod silnika z naklejki albo dokumentacji,
- ustal, czy auto ma klimatyzację i osobny pasek do sprężarki,
- porównaj liczbę żeber starego paska z ofertą sklepu,
- obejrzyj napinacz, rolkę prowadzącą i koło alternatora,
- zrób zdjęcie starego przebiegu przed demontażem,
- nie kupuj części wyłącznie po opisie „Audi A4 B5 1.9 TDI”, bo to za mało.
Jeżeli trzymasz się tych kilku zasad, schemat przestaje być zagadką, a staje się zwykłą mapą prowadzącą do właściwej części. W tym aucie najbardziej opłaca się precyzja: najpierw identyfikacja wersji, potem dobór paska, na końcu dopiero montaż. Tak właśnie podchodzę do tego przy B5 i właśnie taki porządek najczęściej oszczędza czas, pieniądze i nerwy.
