Sama ręczna regulacja świateł nie jest trudna, ale łatwo ją wykonać źle, jeśli oprzesz się na samym „na oko”. W praktyce chodzi o trzy rzeczy: poprawne obciążenie auta, ustawienie granicy światła i cienia oraz sprawdzenie, czy problem nie siedzi już w korektorze pochylenia albo w elektryce reflektora. Poniżej rozpisuję to tak, żeby dało się ustawić oświetlenie bez zgadywania i bez ryzyka, że auto będzie świecić za wysoko albo za nisko.
Najważniejsze zasady ustawienia reflektorów bez zgadywania
- Najpierw sprawdź obciążenie auta - pełny bagażnik lub pasażerowie zmieniają położenie wiązki bardziej, niż wielu kierowców zakłada.
- Do domowej kontroli najlepiej użyć 10 m od ściany; przy 5 m przeliczasz wartości proporcjonalnie.
- Światła mijania ustawiaj na niskim ustawieniu korektora, zwykle „0”, jeśli auto stoi pusto.
- Patrz na granicę światła i cienia, a nie na samą jasność plamy na ścianie.
- 1% pochylenia oznacza około 10 cm na 10 m, ale wartość z instrukcji producenta ma pierwszeństwo.
- Jeśli pokrętło nie reaguje, problem bywa w silniczku, bezpieczniku, czujniku poziomu albo module sterującym.
Dwa rodzaje regulacji, które łatwo ze sobą pomylić
W rozmowach o oświetleniu często wrzuca się do jednego worka dwa różne tematy. Pierwszy to korektor w kabinie, czyli pokrętło lub przełącznik, którym kierowca obniża albo podnosi wiązkę zależnie od obciążenia auta. Drugi to właściwe ustawienie reflektora śrubami regulacyjnymi albo przy użyciu urządzenia warsztatowego. To nie jest to samo i od tej różnicy zależy, czy walczysz z normalną korekcją, czy z realnym błędem ustawienia.
| Rozwiązanie | Kiedy ma sens | Czego nie naprawia |
|---|---|---|
| Korektor w kabinie | Gdy auto jest bardziej dociążone z tyłu i światła idą za wysoko | Krzywo osadzonego reflektora ani uszkodzonego mocowania |
| Śruby regulacyjne reflektora | Gdy trzeba ustawić pion i czasem poziom wiązki po naprawie lub wymianie lampy | Usterki elektrycznej, silniczka poziomowania lub czujników |

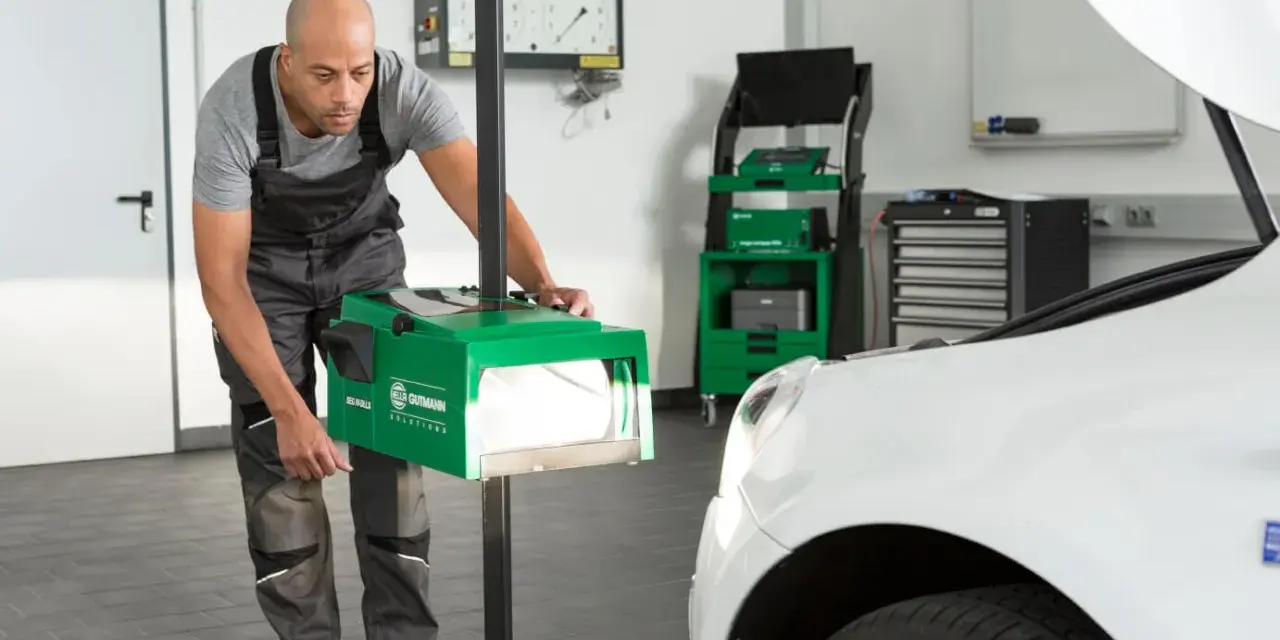

| Diagnostyka warsztatowa | W autach z automatycznym poziomowaniem, LED, ksenonem lub adaptacyjnymi światłami | Uszkodzeń mechanicznych, pękniętych zaczepów i luźnych lamp |
W samochodach klasy premium różnica jest szczególnie ważna, bo granica światła bywa ostra i każdy milimetr błędu szybko widać na drodze. Dlatego ja zawsze zaczynam od ustalenia, z jakim układem mam do czynienia, a dopiero potem przechodzę do śrub i pomiarów.
Jak przygotować auto, ścianę i narzędzia
Najwięcej błędów powstaje jeszcze przed samą regulacją. Jeżeli auto stoi krzywo, opony mają różne ciśnienie albo ściana jest pofalowana, wynik będzie przypadkowy, nawet jeśli później dokładnie kręcisz regulacją. W praktyce przygotowanie zajmuje kilka minut i oszczędza dużo nerwów.
| Co przygotować | Po co jest potrzebne |
|---|---|
| Równe, płaskie podłoże | Żeby przód auta nie był sztucznie podniesiony albo opuszczony |
| Jasna, pionowa ściana lub brama | Żeby wyraźnie zobaczyć granicę światła i cienia |
| Taśma malarska i miarka | Do oznaczenia środka reflektorów, osi auta i linii odniesienia |
| Poziomnica | Pomaga wyznaczyć prostą linię odniesienia |
| Śrubokręt, imbus albo torx | Do regulacji śrub w reflektorze, jeśli producent przewidział taki dostęp |
- Sprawdź ciśnienie w oponach i ustaw je zgodnie z zaleceniami auta.
- Usuń zbędny ładunek z bagażnika, a auto ustaw w typowym dla jazdy stanie.
- Wyczyść klosze reflektorów, bo brud fałszuje obraz granicy.
- Ustaw korektor pochylenia w pozycję bazową, zwykle „0”, jeśli samochód stoi pusty.
- Od ściany zachowaj najlepiej 10 m; gdy masz tylko 5 m, użyj połowy wartości korekcyjnej.
Ja zawsze zapisuję sobie pozycję wyjściową korektora i nie zaczynam regulacji od auta z przeładowanym bagażnikiem, bo wtedy łatwo ustawić reflektory „pod jeden dzień”, a nie pod normalną jazdę. Kiedy stanowisko jest gotowe, można przejść do właściwego ustawiania.
Jak wykonać ręczną regulację świateł krok po kroku
W domowych warunkach najprościej ustawić światła mijania na ścianie, a później potwierdzić efekt na drodze. W wielu autach wystarczy para śrub regulacyjnych w reflektorze, ale zasada pomiaru jest zawsze podobna: najpierw wyznaczasz punkty odniesienia, potem ustawiasz wysokość wiązki, a na końcu sprawdzasz jej położenie względem osi auta.- Ustaw auto przodem do ściany, najlepiej w odległości 10 m, na równym podłożu.
- Włącz światła mijania i ustaw korektor w kabinie na pozycję bazową, najczęściej „0”.
- Zaznacz na ścianie środek auta oraz środki obu reflektorów. Użyj taśmy, bo łatwo poprawić oznaczenia.
- Zaznacz poziom odpowiadający wysokości środków reflektorów od podłoża.
- Jeśli producent podaje pochylenie na poziomie 1%, zaznacz linię około 10 cm niżej przy dystansie 10 m. Przy 0,5% będzie to około 5 cm.
- Zakryj jeden reflektor i ustaw drugi. Kręć śrubą regulacyjną małymi ruchami, aż granica światła i cienia trafi w wyznaczoną linię.
- Jeśli reflektor ma osobną regulację poziomą, ustaw także pozycję boczną wiązki względem środka lampy.
- Powtórz to samo dla drugiej lampy, a na końcu sprawdź obie razem.
W reflektorach z asymetrycznym światłem mijania ważny jest nie tylko poziom, ale też charakterystyczne „kolanko” granicy. To właśnie ono powinno wypadać w osi lampy i iść zgodnie z kierunkiem ruchu drogowego, a nie uciekać w górę albo zbyt mocno w bok. Jeśli producent auta podaje konkretną wartość pochylenia na tabliczce lub w instrukcji, trzymam się jej, a nie uniwersalnych internetowych reguł.
Jak odczytać granicę światła i cienia
Najważniejszy błąd po domowej regulacji polega na patrzeniu na samą jasną plamę zamiast na granicę światła i cienia. To właśnie ta linia mówi, czy światła mijania nie oślepiają innych kierowców i czy jednocześnie dobrze doświetlają drogę przed autem. W autach z mocnymi LED-ami i ksenonem ta granica jest bardzo czytelna, ale też bardzo bezlitosna dla złego ustawienia.
| Typ wiązki | Jak powinna wyglądać | Co zwykle oznacza błąd |
|---|---|---|
| Światła mijania asymetryczne | Linia odcięcia jest wyraźna, a „kolanko” przechodzi przez środek reflektora i lekko wznosi się po właściwej stronie | Zbyt wysokie ustawienie oślepia, zbyt niskie skraca zasięg i daje wrażenie „ciemnej drogi” |
| Światła mijania symetryczne | Górna granica jest możliwie równa na całej szerokości | Falowanie linii lub wyraźne uciekanie w jedną stronę sugeruje błąd ustawienia albo luz w lampie |
| Światła przeciwmgielne | Świecą niżej i szerzej, bez wysokiego snopa | Zbyt wysoka linia mija się z celem i tylko męczy innych uczestników ruchu |
Jeżeli po ustawieniu nadal widzisz rozmytą, niestabilną granicę, problem nie musi leżeć w samym ustawieniu. Czasem winny jest brudny klosz, pęknięty odbłyśnik albo luz na mocowaniu lampy, a wtedy regulacja śrubami daje tylko pozorną poprawę.
Gdy korektor nie reaguje, szukaj problemu w elektryce
To właśnie tutaj temat przestaje być wyłącznie mechaniczny. Jeśli pokrętło w kabinie nic nie zmienia, jedna lampa reaguje inaczej niż druga albo reflektory „wiszą” na jednym poziomie bez względu na ustawienie, trzeba sprawdzić elektrykę i elementy wykonawcze. W nowoczesnych autach poziomowanie działa przez silniczki przy reflektorach, czujniki na osiach i sterownik, więc awaria jednego z tych elementów wystarczy, żeby układ przestał pracować poprawnie.
- Bezpiecznik lub zasilanie - gdy korektor nie działa wcale.
- Silniczek poziomowania - gdy jedna lampa reaguje, a druga stoi w miejscu.
- Przełącznik w kabinie - gdy pokrętło obraca się normalnie, ale nie ma żadnej zmiany.
- Czujnik poziomu zawieszenia - szczególnie w autach z automatycznym poziomowaniem.
- Mocowanie reflektora - gdy lampa po kolizji lub naprawie ma luz i „ucieka” mimo regulacji.
- Adaptacja po retrofitach LED - po zmianie źródła światła układ może wymagać ponownego ustawienia lub kodowania.

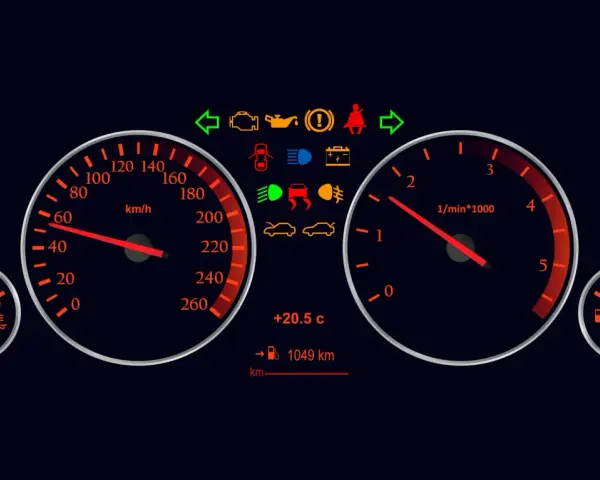

W praktyce nie każda kontrolka od oświetlenia oznacza źle ustawione światła. Często sygnalizuje przepaloną żarówkę, przerwę w obwodzie, problem z modułem albo błąd w systemie adaptacyjnym. Dlatego przy autach z matrycowymi LED-ami, ksenonem albo automatycznym poziomowaniem nie próbuję „ratować” sytuacji samym pokrętłem - tam bez diagnostyki można tylko zamaskować objaw.
Co sprawdzam po wieczornej jeździe próbnej
Po regulacji zawsze robię krótką jazdę próbną po ciemnej, równej drodze. Chodzi mi o to, żeby sprawdzić nie tylko czy światła nie oślepiają, ale też czy realnie doświetlają pobocze, znaki i przeszkody przy prawym skraju jezdni. Dopiero taki test pokazuje, czy ustawienie jest użyteczne w praktyce, a nie tylko ładnie wygląda na ścianie.
- Sprawdź, czy lewa i prawa lampa świecą na podobnej wysokości.
- Obserwuj, czy granica nie skacze przy ruszaniu, hamowaniu lub na nierównościach.
- Zwróć uwagę, czy po dociążeniu auta korektor rzeczywiście obniża wiązkę.
- Zapisz sobie pozycję korektora dla jazdy solo i dla pełnego obciążenia.
- Jeśli często jeździsz z rodziną albo bagażem, ustawiaj światła ponownie po większej zmianie ładunku.
Takie podejście oszczędza dużo czasu: zamiast wracać do regulacji co kilka dni, zostawiasz sobie jeden sensowny punkt odniesienia i wiesz, kiedy problem jest tylko w obciążeniu auta, a kiedy trzeba szukać usterki. Przy samochodach z rozbudowaną elektroniką oświetlenia to właśnie ten etap najczęściej pokazuje, czy wystarczy prosta korekta, czy potrzebna jest już profesjonalna diagnoza.
