Przekaźnik potrafi unieruchomić klakson, pompę paliwa, wentylator albo światła, a objawy usterki często wyglądają jak poważniejsza awaria instalacji. Da się jednak zacząć diagnostykę bez multimetru, jeśli podejdzie się do niej po kolei: najpierw objawy, potem szybka podmiana, a dopiero później test zasilania i stanu styków. Właśnie tak rozbieram temat w tym poradniku, z naciskiem na metody, które działają w garażu i na parkingu.
Najkrótsza droga do diagnozy to klik, podmiana i test zasilania
- Najpierw sprawdź, czy przekaźnik w ogóle klika po podaniu sterowania.
- Najpewniejszy test bez miernika to podmiana na identyczny, sprawny egzemplarz.
- Próbnik 12 V lub żarówka kontrolna pozwalają ocenić, czy cewka i styk roboczy reagują.
- Jeśli problem po podmianie zostaje, winna bywa wiązka, bezpiecznik, masa albo sterownik.
- Przekaźnika nie należy mostkować na stałe, szczególnie przy obwodach dużego poboru prądu.
Kiedy test bez miernika ma sens
Gdy usterka jest powtarzalna i dotyczy jednego obwodu, pytanie jak sprawdzić przekaźnik bez miernika ma sens od razu. W aucie najczęściej chodzi o prosty scenariusz: coś działało, przestało działać, po chwili wróciło albo reaguje tylko czasami. W takich przypadkach da się zawęzić problem bez rozbierania połowy instalacji.
Ja zaczynam od objawów, nie od samej kostki. Jeśli nie działa klakson, wentylator, pompa paliwa albo sprężarka klimatyzacji, przekaźnik jest jednym z pierwszych podejrzanych, ale nie jedynym. Brak reakcji może oznaczać też przepalony bezpiecznik, uszkodzone gniazdo, słabą masę albo brak sygnału sterującego z modułu. Dlatego szybki test bez multimetru jest dobry na start, ale nie zastępuje myślenia o całym obwodzie.
Największą wartość ma wtedy, gdy chcesz szybko odróżnić usterkę samego przekaźnika od problemu po stronie sterowania. Zanim jednak przejdziesz do prób, przygotuj kilka prostych rzeczy, bo improwizacja przy instalacji 12 V rzadko kończy się dobrze.
Co przygotować, żeby test był wiarygodny
Do prostego sprawdzenia nie potrzebujesz warsztatu. Wystarczy kilka narzędzi, które pozwolą bezpiecznie pobudzić przekaźnik i ocenić, czy reaguje tak, jak powinien. W autach europejskich, także tych bardziej rozbudowanych, przekaźniki bywają upchane w skrzynkach bezpieczników pod maską, pod deską albo w module nadwozia, więc dobra latarka i dostęp do schematu też robią różnicę.
| Narzędzie | Do czego się przydaje | Na co uważać |
|---|---|---|
| Próbnik 12 V lub mała żarówka kontrolna | Sprawdza, czy na styku pojawia się napięcie i czy styk roboczy przełącza obwód | Używaj go krótko i tylko do oceny stanu obwodu, nie do stałego mostkowania |
| Przewody z krokodylkami | Ułatwiają podanie zasilania na cewkę przekaźnika | Najlepiej, gdy przewód ma zabezpieczenie, bo przypadkowe zwarcie potrafi zrobić szkody |
| Identyczny, sprawny przekaźnik | Służy do podmiany testowej | Musi mieć ten sam układ pinów i parametry, nie wystarczy podobny wygląd |
| Latarka i ewentualnie rękawiczki | Pomagają obejrzeć styki, gniazdo i obudowę | Przyciemniającą się skrzynkę bezpieczników łatwo źle ocenić bez dobrego światła |
Jeśli masz do dyspozycji tylko jeden dodatkowy element, wybierz identyczny przekaźnik z innego obwodu. To nadal najprostsza i często najpewniejsza droga do diagnozy. Gdy już wiesz, co przygotować, można przejść do testów, które naprawdę coś mówią.
Trzy szybkie metody sprawdzenia przekaźnika w aucie
Ja zwykle idę od najmniej inwazyjnej metody do najbardziej rozstrzygającej. Najpierw sprawdzam, czy przekaźnik reaguje mechanicznie, potem robię podmianę, a dopiero na końcu testuję go na stole z prostym źródłem 12 V. To podejście oszczędza czas i zmniejsza ryzyko przypadkowego uszkodzenia instalacji.
| Metoda | Co sprawdza | Kiedy jest najlepsza | Ograniczenia |
|---|---|---|---|
| Słuchanie kliknięcia | Reakcję cewki i podstawowe przełączenie | Gdy chcesz szybko ocenić, czy przekaźnik żyje | Nie mówi nic pewnego o wypalonych stykach |
| Podmiana na identyczny | Czy usterka przenosi się razem z elementem | Gdy w skrzynce jest drugi taki sam przekaźnik | Działa tylko wtedy, gdy elementy są naprawdę identyczne |
| Test na stole z akumulatorem i próbnikiem | Reakcję cewki i pracę styków roboczych | Gdy chcesz mieć bardziej jednoznaczny wynik | Wymaga ostrożności i chwili skupienia |
Słuchanie kliknięcia
To najprostszy test, ale ma jeden warunek: musi być cicho i ktoś powinien włączyć obwód, jeśli sam nie masz dostępu do sterowania. Przy sprawnym przekaźniku zwykle słychać krótkie, wyraźne kliknięcie, gdy cewka dostaje zasilanie. Brak dźwięku nie przesądza jeszcze o winie samego elementu, ale daje pierwszy sygnał, że coś jest nie tak.
W praktyce dobrze działa to przy klaksonie, wentylatorze albo przekaźniku świateł. Jeśli włączasz obwód i nic się nie dzieje, a inne elementy w tej samej skrzynce działają, przekaźnik staje się mocnym podejrzanym. Jeżeli klik jest, a odbiornik nadal milczy, problem częściej siedzi po stronie styków, gniazda albo samego obciążenia.
Podmiana na identyczny przekaźnik
To metoda, którą najczęściej uważam za najbardziej praktyczną. Wyciągasz podejrzany element i przekładasz go na chwilę z innego obwodu, który ma dokładnie ten sam typ i układ pinów. Jeśli po zamianie usterka „przechodzi” razem z przekaźnikiem, masz odpowiedź.
Ten test jest dobry, bo nie wymaga domyślania się, czy przekaźnik ma jeszcze poprawne styki pod obciążeniem. Trzeba tylko zachować zdrowy rozsądek: nie wyciągaj elementu z obwodu, który jest krytyczny dla bezpieczeństwa jazdy, jeśli nie masz pewności, że auto może chwilę bez niego pracować. Najczęściej wybiera się przekaźnik od klaksonu, świateł pomocniczych albo innego pobocznego układu.
Przeczytaj również: Tylne amortyzatory Audi A4 B5 - Wymiana krok po kroku
Test na stole z akumulatorem i próbnikiem

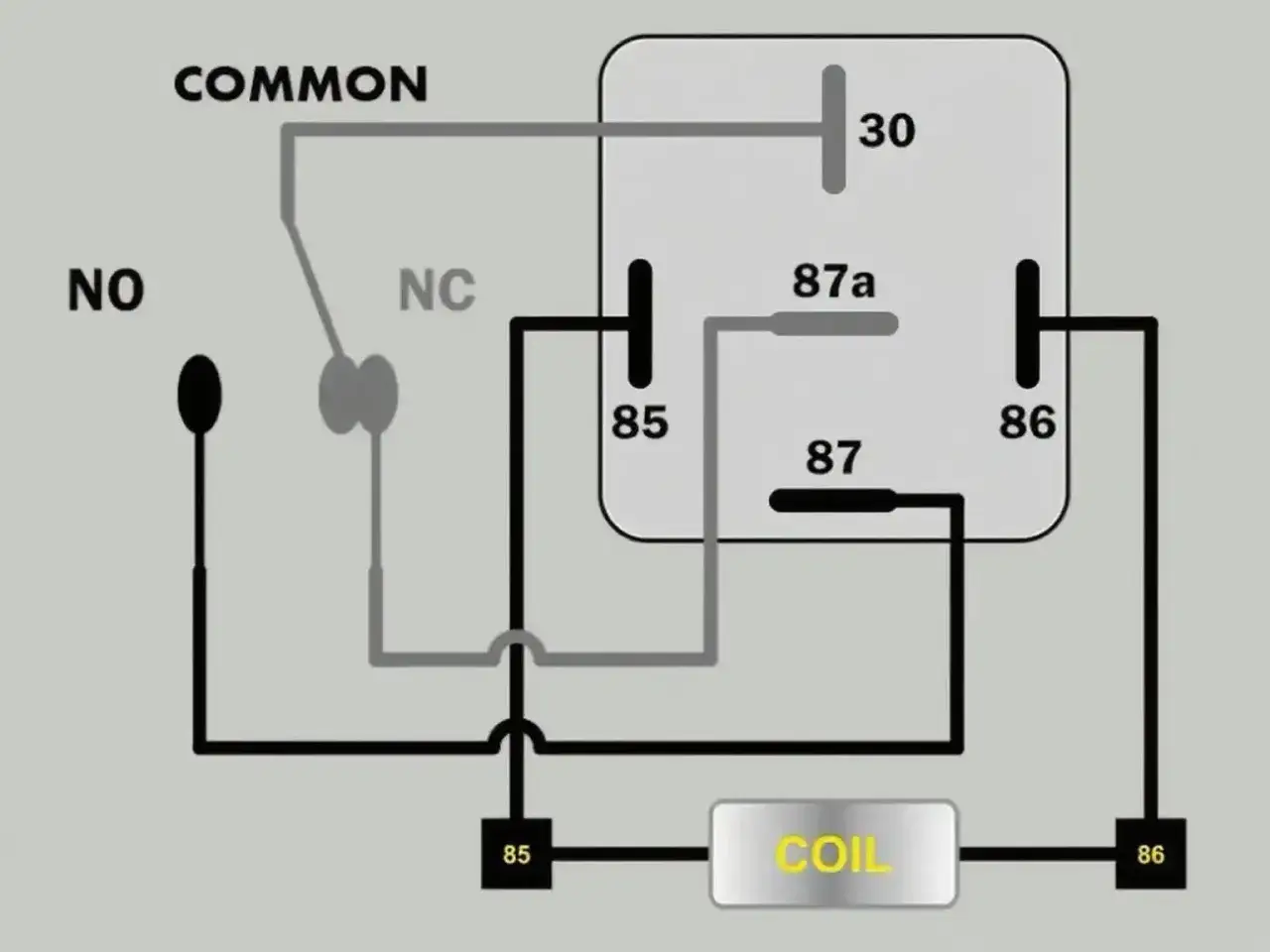

To bardziej rozstrzygająca metoda, choć nadal nie wymaga multimetru. W typowym przekaźniku samochodowym cewka jest na pinach 85 i 86, styk zasilający zwykle na 30, a wyjście robocze na 87. W wersji pięciopinowej pojawia się jeszcze 87a, czyli styk normalnie zamknięty, który działa odwrotnie niż 87.
Podajesz 12 V na cewkę przez przewody z krokodylkami i słuchasz, czy przekaźnik klika. Równocześnie próbnik albo żarówka kontrolna podłączona do części roboczej powinna pokazać zmianę stanu po zasileniu cewki. Jeśli element klika, ale nie przełącza obwodu, problem jest po stronie styków. Jeśli nie klika wcale, winna może być cewka albo sam mechanizm wewnętrzny.
Najważniejsze jest jedno: nie podawaj napięcia „na ślepo” na losowe piny. Wystarczy chwila nieuwagi, żeby zrobić zwarcie albo uszkodzić gniazdo. Jeśli nie jesteś pewien układu, lepiej wrócić do oznaczeń na obudowie niż zgadywać.
Te trzy metody zwykle wystarczają, żeby zawęzić problem, ale równie ważne jest odróżnienie samego przekaźnika od reszty instalacji. I właśnie tu najczęściej popełnia się błędy.
Jak odróżnić awarię przekaźnika od problemu w instalacji
Brak kliknięcia nie zawsze oznacza uszkodzony przekaźnik. W wielu autach sterowanie idzie przez masę albo przez moduł nadwozia, więc cewka może być sprawna, a mimo to nie dostaje sygnału aktywacji. To ważne szczególnie w nowocześniejszych samochodach, gdzie prosty układ włącznik-przekaźnik został zastąpiony elektroniką pośredniczącą.
| Objaw | Co jest najbardziej prawdopodobne | Co sprawdzić dalej |
|---|---|---|
| Brak kliknięcia po włączeniu obwodu | Brak zasilania cewki, brak masy, problem ze sterowaniem albo sama cewka | Bezpiecznik, gniazdo, przewody sterujące, moduł, masa |
| Jest klik, ale odbiornik nie działa | Wypalone styki, zły kontakt w podstawce, uszkodzony odbiornik | Stan pinów, gniazdo, podmiana na identyczny przekaźnik |
| Problem znika po podmianie przekaźnika | Uszkodzony element | Wymiana na egzemplarz o tych samych parametrach |
| Problem wraca po nagrzaniu | Przekaźnik z uszkodzeniem termicznym lub słaby styk w podstawce | Powtórny test po rozgrzaniu, kontrola gniazda i przewodów |
W takich sytuacjach nie warto na siłę obwiniać jednego elementu. Jeśli po podmianie dalej nie ma reakcji, szukam dalej: bezpiecznika, przewodu zasilającego, masy albo sterowania z modułu. To oszczędza pieniądze i pozwala uniknąć klasycznej pułapki, w której ktoś wymienia trzy przekaźniki, a winny okazuje się zaśniedziały pin w gnieździe.
W samochodach z bardziej rozbudowaną elektroniką ten etap ma jeszcze większe znaczenie, bo przekaźnik może być tylko wykonawcą polecenia, a nie źródłem problemu. Gdy to rozróżnisz, diagnostyka robi się dużo prostsza i przestaje przypominać zgadywanie.
Kiedy wymiana ma więcej sensu niż dalsze sprawdzanie
Są sytuacje, w których dalsze testy niewiele już wnoszą. Jeśli przekaźnik ma nadtopioną obudowę, ślady przypalenia, luźne piny albo wyraźny zapach spalenizny, ja zwykle nie kombinuję długo z odratowaniem elementu. W takich przypadkach częściej problemem jest nie tylko sam przekaźnik, ale też gniazdo, które pracowało pod zbyt dużym obciążeniem.
Warto też pamiętać o zgodności. Dwa przekaźniki 12 V mogą wyglądać podobnie, a mimo to różnić się układem styków, obciążalnością albo obecnością styku 87a. Dlatego przed zakupem nowego elementu dobrze jest spisać oznaczenia ze starej części i sprawdzić, czy nowy egzemplarz ma ten sam pinout. To drobiazg, który często decyduje o tym, czy naprawa jest szybka, czy kończy się kolejną wizytą przy skrzynce bezpieczników.
Jeśli po testach nadal nie ma pewności, nie szedłbym w ślepe mostkowanie obwodu. Bezpieczniej jest wrócić do punktu wyjścia, sprawdzić gniazdo, zasilanie i masę, a dopiero potem wymieniać element. Tak właśnie najsensowniej podchodzić do diagnostyki przekaźnika bez miernika: krótko, logicznie i bez niepotrzebnego ryzyka.
