W Mercedesie ML W163 elektryka jest prostsza niż w nowszych SUV-ach, ale bez dobrego opisu bezpieczników łatwo krążyć po aucie bez celu. Poniżej pokazuję, gdzie szukać skrzynek, jak czytać oznaczenia i które obwody sprawdzam najpierw, gdy przestają działać kontrolki, oświetlenie albo wyposażenie kabiny. To praktyczny przewodnik do szybkiej diagnozy, a nie sucha lista numerów.
Najważniejsze informacje o bezpiecznikach w ML W163
- W W163 bezpieczniki sprawdza się przede wszystkim w komorze silnika i w kabinie, a w części wersji także w tylnej części nadwozia.
- Najważniejszy jest opis na pokrywie i karta bezpieczników, bo konfiguracja zależy od rocznika i wyposażenia.
- Jeśli padł tylko jeden obwód, najpierw szukam przepalonego bezpiecznika; jeśli nowy też się przepala, problem zwykle leży w zwarciu albo module.
- W ML-u często sprawdza się obwody radia, gniazd 12 V, wycieraczek, szyb, świateł, podgrzewania foteli i zestawu wskaźników.
- Nie wkłada się bezpiecznika o wyższym amperażu, bo to nie naprawia usterki, tylko zwiększa ryzyko uszkodzenia instalacji.

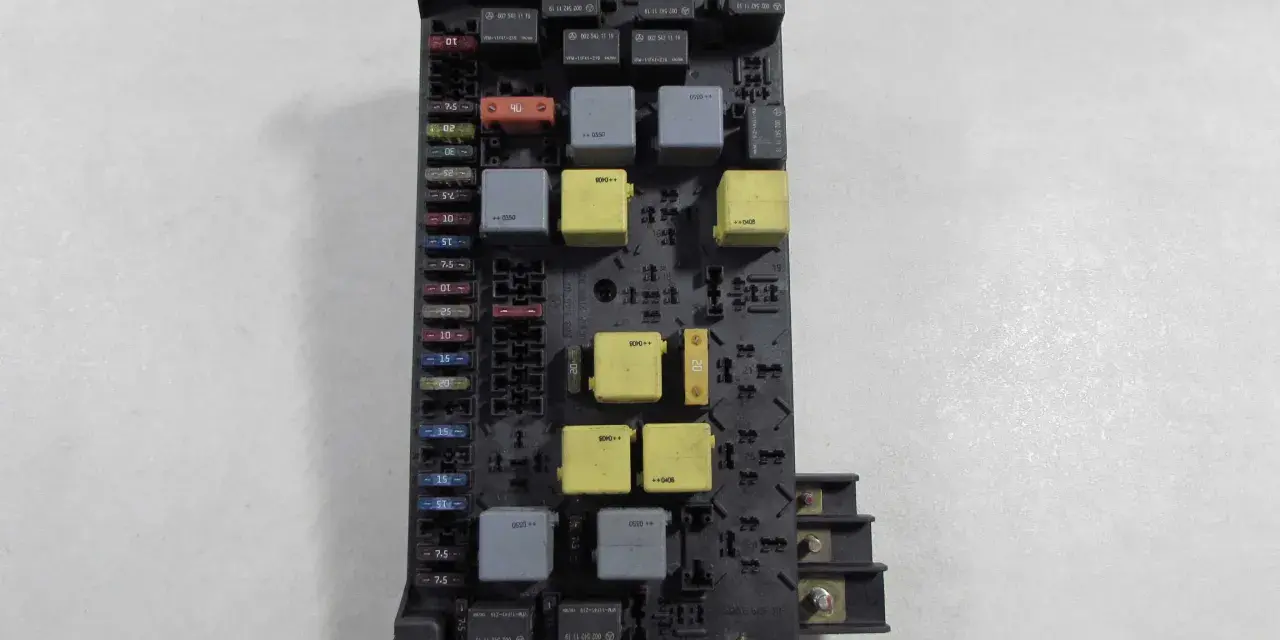

Gdzie w ML W163 szukać skrzynek bezpieczników
W europejskich egzemplarzach najważniejsza skrzynka zwykle znajduje się w komorze silnika, a pomocnicza w kabinie, po stronie pasażera. W praktyce oznacza to, że przy awarii jednego obwodu nie sprawdzam tylko jednego miejsca, bo część funkcji jest rozdzielona między kilka paneli. W instrukcjach tego modelu pojawia się też dodatkowa informacja o karcie bezpieczników schowanej przy zestawie narzędzi w bagażniku, więc brak opisu przy pokrywie nie powinien od razu blokować diagnostyki.
| Miejsce | Co zwykle tam sprawdzam | Dlaczego to ważne |
|---|---|---|
| Komora silnika | światła, wycieraczki, zasilanie silnika, radio, ABS, pompa paliwa, ogrzewanie i część funkcji komfortu | to główna skrzynka dla obwodów o większym poborze prądu |
| Kabina, okolice nóg pasażera | zestaw wskaźników, kontrolka airbag, gniazdo 12 V, podgrzewane fotele, tylna wycieraczka | tu trafiają obwody, które najczęściej objawiają się „martwą” elektroniką wnętrza |
| Bagażnik lub karta przy narzędziach | opis, legenda i dodatkowe bezpieczniki w wybranych wersjach | pomaga, gdy auto ma nietypową konfigurację albo poprzedni właściciel zgubił opis |
Gdy już wiesz, gdzie szukać, kolejny krok to poprawne odczytanie opisu obwodów i amperażu, bo sam numer bezpiecznika bez kontekstu niewiele mówi.
Jak czytać opis bezpieczników i nie pomylić amperażu
Opis na pokrywie nie jest dekoracją. Pokazuje numer, wartość prądową i funkcję obwodu, a w starszym Mercedesie to właśnie zgodność amperażu ma największe znaczenie. Ja zawsze trzymam się jednej zasady: jeśli bezpiecznik miał 15 A, wraca dokładnie 15 A, a nie „coś podobnego”.
| Wartość | Jak to czytam w praktyce | Przykładowe zastosowanie |
|---|---|---|
| 7,5-10 A | delikatne obwody sterujące i oświetlenie | kontrolki, pozycyjne, diagnostyka, małe odbiorniki |
| 15-20 A | średnie obciążenie | radio, gniazda 12 V, pompy, podgrzewanie, centralny zamek |
| 25-40 A | duży pobór prądu | wycieraczki, szyby, ogrzewanie tylnej szyby, wentylatory |
| 70 A | główny obwód zasilający po zapłonie | sekcje aktywne po włączeniu stacyjki |
- Kolor pomaga, ale nie zastępuje odczytu nadruku na wkładce.
- Nie wszystkie pola w skrzynce muszą być obsadzone, bo wyposażenie różni się między wersjami.
- Ta sama nazwa obwodu może pojawić się w innym miejscu zależnie od rocznika i rynku.
- Jeśli masz wątpliwość, zaufaj karcie w aucie, nie pamięci ani losowemu schematowi z internetu.
Po takim odczycie łatwiej przejść do obwodów, które w W163 psują się najczęściej i dają najbardziej mylące objawy.
Które obwody najczęściej sprawdzam w praktyce
W ML W163 najwięcej pracy daje elektryka używana codziennie: gniazda, światła, wycieraczki, szyby, ogrzewanie i zasilanie osprzętu kabiny. Jeśli coś przestaje działać nagle i tylko w jednym obszarze, szansa na bezpiecznik jest spora. W starszym aucie ważne jest też to, że jedna usterka potrafi wyglądać jak trzy różne awarie naraz.
| Objaw | Co sprawdzam najpierw | Typowy trop |
|---|---|---|
| Brak radia, audio albo telefonu | zasilanie głównego obwodu i wkładki odpowiedzialne za multimedia | przerwany obwód zasilania lub przekaźnik |
| Martwy licznik albo zgaszona kontrolka airbag | bezpieczniki zestawu wskaźników i zasilanie wnętrza | problem w kabinie, czasem też w module lub masie |
| Wycieraczki albo spryskiwacze nie działają | bezpiecznik w komorze silnika i sam silnik wycieraczek | przeciążenie mechanizmu albo spalony bezpiecznik |
| Brak grzania tylnej szyby lub foteli | sekcję komfortu w kabinie | przepalona wkładka albo uszkodzony przekaźnik |
| Silnik kręci, ale nie odpala | zasilanie pompy paliwa i sterowania silnikiem | bezpiecznik, przekaźnik albo przerwa w zasilaniu |
| Nie świeci jedna strona oświetlenia zewnętrznego | osobne zabezpieczenie lewej i prawej strony | lokalna usterka obwodu, a nie całego układu |
Warto pamiętać, że kontrolka SRS, ABS czy ESP nie zawsze oznacza sam bezpiecznik. Czasem winny jest spadek napięcia, czujnik, masa albo sterownik, więc nie można się zatrzymać na pierwszym prostym wniosku. Gdy objaw nie pasuje do jednego obwodu, trzeba sprawdzić, jak dokładnie zachowuje się usterka.
Jak rozpoznać, czy winny jest bezpiecznik, a nie coś większego
Najprostszy test jest brutalny, ale skuteczny: działa albo nie działa. Gdy przepala się tylko jeden element wyposażenia, a reszta samochodu zachowuje się normalnie, bezpiecznik jest pierwszym podejrzanym. Jeśli jednak nowa wkładka pali się natychmiast po włączeniu odbiornika, nie chodzi już o sam bezpiecznik, tylko o zwarcie, przeciążenie albo uszkodzony odbiornik.
- Wyłącz zapłon i zrób zdjęcie układu, zanim cokolwiek wyjmiesz.
- Sprawdź numer i amperaż na pokrywie oraz na samej wkładce.
- Wyjmij bezpiecznik i oceń go nie tylko wzrokiem, ale też miernikiem ciągłości.
- Wstaw dokładnie taki sam amperaż, bez „podnoszenia” wartości.
- Jeśli nowy bezpiecznik znów padnie, zostaw go wyjętego i szukaj zwarcia w przewodach, silniku lub module.
- Przy usterkach kontrolki albo zestawu wskaźników odczytaj błędy, bo to często skraca diagnostykę bardziej niż kolejne rozbieranie osłon.
W praktyce najwięcej czasu oszczędza nie sama wymiana, tylko szybkie odróżnienie przepalonej wkładki od problemu w instalacji. Z punktu widzenia naprawy to duża różnica, bo jeden scenariusz zamyka się w kilku minutach, a drugi wymaga już szukania przyczyny, nie skutku.
Najczęstsze błędy przy wymianie w starszym ML-u
W starszych Mercedesach błąd zwykle nie polega na tym, że ktoś nie potrafi wyjąć bezpiecznika, tylko na tym, że zbyt szybko uznaje sprawę za prostą. Najczęściej widzę cztery powtarzalne pomyłki: wkładanie większego amperażu, szukanie tylko w jednej skrzynce, ignorowanie korozji styków i wymianę bez sprawdzenia, czy obwód nie ma zwarcia do masy.
- Wyższy amperaż nie naprawia usterki. To tylko przesuwa ryzyko dalej, często w stronę przewodów albo modułu.
- Kolor bezpiecznika jest pomocny, ale nie zastępuje opisu na pokrywie.
- Nie każdy brak funkcji oznacza przepalony bezpiecznik. Czasem winny jest przekaźnik, włącznik albo masa.
- Jeżeli w skrzynce widać zielony nalot, ślady wilgoci albo przypalone styki, sama wymiana wkładki niewiele da.
- W W163 część obwodów jest rozdzielona lewa/prawa strona, więc awaria „połowy auta” nie musi być duża.
Żeby nie utknąć na etapie ciągłych wymian, warto mieć pod ręką prosty zestaw do szybkiej diagnostyki i wracać do elektryki z planem, a nie z przypadkiem.
Co warto mieć pod ręką, żeby diagnoza była szybsza
Ja w takim aucie trzymałbym w bagażniku albo schowku prosty zestaw: komplet zapasowych bezpieczników o typowych wartościach, mały ściągacz do bezpieczników, latarkę, multimetr i zdjęcie karty z pokrywy albo z bagażnika. To niewielka rzecz, ale oszczędza czas, gdy nagle znika wycieraczka, gniazdo 12 V, podświetlenie licznika albo grzanie tylnej szyby.
- zapasowe bezpieczniki 7,5 A, 10 A, 15 A, 20 A, 25 A i 30 A
- ściągacz do bezpieczników albo małe szczypce z izolacją
- latarka, bo w komorze silnika i pod deską rozdzielczą szybko robi się ciemno
- multimetr do sprawdzenia ciągłości i obecności napięcia
- zdjęcie karty bezpieczników zapisane w telefonie
W ML W163 najlepiej działa podejście warstwowe: najpierw lokalizacja, potem amperaż, dopiero później przekaźniki, przewody i moduły. Taki porządek pozwala odsiać drobiazgi od realnej usterki i nie zamienia prostej awarii w długą, kosztowną diagnostykę.
